SS8050 晶体管：参数与管脚图的详尽解析

SS8050 是一款广泛应用于各种电子电路中的 NPN 型硅基双极结型晶体管（BJT）。它以其低成本、良好的性能和易于获取的特点，成为许多消费电子产品、放大器、开关电路以及教学实验的首选。理解 SS8050 的核心参数和管脚图对于电路设计、故障排除以及正确应用至关重要。

1. SS8050 晶体管概述

SS8050 属于小功率 NPN 晶体管家族，主要用于要求中等电流和电压的应用。其 NPN 结构意味着它在基极-发射极之间施加正向偏置电压时导通，允许电流从集电极流向发射极。这种晶体管通常采用 TO-92 封装，这是一种常见的三引脚塑料封装，体积小巧，便于电路板安装。它在音频放大、电源管理、逻辑电平转换以及各种开关应用中都有广泛的运用。

2. SS8050 管脚图与封装

理解晶体管的管脚排列是正确连接电路的第一步。SS8050 最常见的封装形式是 TO-92 封装。

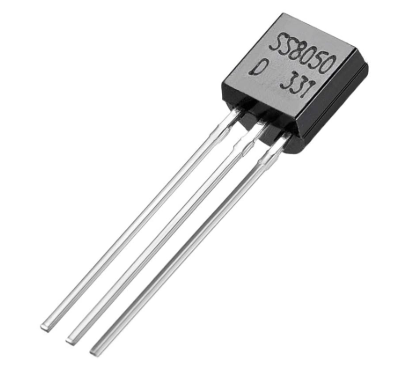

TO-92 封装的 SS8050 管脚识别

当手持 SS8050 晶体管，使其扁平面朝向自己，引脚向下时，从左到右的顺序通常是：

• 引脚 1：发射极 (Emitter, E)

• 引脚 2：基极 (Base, B)

• 引脚 3：集电极 (Collector, C)

重要提示： 尽管 TO-92 封装的 SS8050 大多遵循上述管脚排列，但为了确保电路的正确性，强烈建议查阅特定制造商的数据手册以确认精确的管脚定义。 不同制造商或批次之间可能存在细微差异。

管脚功能解释

• 发射极 (Emitter, E): 在 NPN 晶体管中，发射极是发射电子的主要区域。在共发射极配置中，发射极通常连接到地或电路的低电位端。电流从基极-发射极结流过，导致集电极-发射极电流的流动。

• 基极 (Base, B): 基极是控制晶体管导通的关键端子。通过在基极和发射极之间施加一个小的正向偏置电压和电流，可以控制集电极和发射极之间较大电流的流动。基极电流的大小直接影响集电极电流的大小，这是晶体管放大作用的基础。

• 集电极 (Collector, C): 集电极是收集电子的区域。在 NPN 晶体管中，集电极通常连接到电路的较高电位端（电源电压）。通过基极电流控制，集电极能够承载和控制从电源流向负载的大电流。

3. SS8050 核心电气参数

深入了解 SS8050 的电气参数对于设计稳定、可靠的电路至关重要。这些参数定义了晶体管在不同工作条件下的性能限制和特性。

3.1 最大额定值 (Absolute Maximum Ratings)

最大额定值是晶体管在不发生永久性损坏的情况下可以承受的极限值。在任何情况下，电路设计都不能使晶体管的工作点超出这些限制。

• 集电极-基极电压 (Collector-Base Voltage, VCBO): 这是集电极与基极之间的最大反向电压，当发射极开路时。对于 SS8050，典型值可能在 40V 或更高。

• 集电极-发射极电压 (Collector-Emitter Voltage, VCEO): 这是集电极与发射极之间的最大电压，当基极开路时。对于 SS8050，典型值通常为 25V 或 30V。这个参数在共发射极配置中非常关键，因为它定义了晶体管可以安全承受的最大输出电压。

• 发射极-基极电压 (Emitter-Base Voltage, VEBO): 这是发射极与基极之间的最大反向电压，当集电极开路时。通常较低，例如 5V 或 6V。在基极-发射极结反向偏置时，超过此电压可能导致结击穿。

• 集电极电流 (Collector Current, IC): 这是晶体管集电极可以连续通过的最大电流。SS8050 属于小功率晶体管，其最大连续集电极电流通常在 500mA 到 1.5A 之间，具体取决于制造商和型号变体。例如，一些常见的 SS8050 型号的 IC 可以达到 1.5A。

• 基极电流 (Base Current, IB): 这是基极可以连续通过的最大电流。它通常远小于 IC，可能在 50mA 到 100mA 范围。

• 总功耗 (Total Power Dissipation, PD): 这是晶体管可以安全耗散的最大功率，通常在 0.625W 到 1W 左右，取决于环境温度和封装类型。当晶体管导通时，集电极电流流过集电极-发射极结，会产生热量。如果产生的热量超过了晶体管的散热能力，会导致温度升高，进而损坏器件。设计时应确保晶体管在所有工作条件下都不会超过其额定功耗。

• 结温 (Junction Temperature, TJ): 晶体管内部 PN 结的最大工作温度。通常为 150°C。

• 存储温度范围 (Storage Temperature Range, TSTG): 晶体管在非工作状态下可以安全存储的温度范围，通常为 -55°C 至 +150°C。

3.2 电气特性 (Electrical Characteristics)

电气特性描述了晶体管在特定偏置条件下的行为。这些参数对于设计实际电路中的性能预测至关重要。

• 直流电流增益 (DC Current Gain, hFE 或 β): 这是 SS8050 最重要的参数之一，它表示集电极电流 (IC) 与基极电流 (IB) 之比。

  hFE=IBIC

  SS8050 的 hFE 通常在 85 到 400 之间，具体取决于集电极电流和集电极-发射极电压。这个参数决定了晶体管的放大能力。hFE 不是一个固定值，它会随着 IC 和温度的变化而变化。在数据手册中，通常会给出在特定 IC 和 VCE 条件下的 hFE 范围。高 hFE 意味着较小的基极电流可以控制较大的集电极电流，从而实现更高的放大倍数或更低的驱动要求。

• 集电极-发射极饱和电压 (Collector-Emitter Saturation Voltage, VCE(sat)): 当晶体管完全导通（饱和）时，集电极与发射极之间的电压降。对于 SS8050，在指定 IC 和 IB 条件下，这个值通常很低，例如在 IC=500mA,IB=50mA 时可能小于 0.5V。较低的 VCE(sat) 意味着晶体管在导通状态下的功耗较小，这对于开关应用非常有利。

• 基极-发射极饱和电压 (Base-Emitter Saturation Voltage, VBE(sat)): 当晶体管完全导通时，基极与发射极之间的电压降。在 IC=500mA,IB=50mA 时，通常在 0.8V 到 1.2V 之间。这个电压是开启晶体管所需的最小电压。

• 基极-发射极开启电压 (Base-Emitter Turn-On Voltage, VBE(on) 或 VBE(forward)): 晶体管开始导通所需的基极-发射极电压。通常在 0.6V 到 0.7V 之间（在小电流下）。这个值在室温下通常被近似为 0.7V，但在更高电流下会略微升高。

• 集电极截止电流 (Collector Cut-off Current, ICBO 或 ICEO): 当晶体管处于截止状态（不导通）时，流过集电极的漏电流。

• ICBO: 集电极-基极反向电流，当发射极开路时。

• ICEO: 集电极-发射极反向电流，当基极开路时。 这些电流通常非常小，例如纳安（nA）级别，但在高温下会显著增加。它们表示晶体管在关闭状态下的漏电程度。在要求高效率和低功耗的应用中，低截止电流非常重要。

• 发射极截止电流 (Emitter Cut-off Current, IEBO): 发射极-基极反向电流，当集电极开路时。通常也很小，例如纳安（nA）级别。

• 特征频率 (Transition Frequency, fT): 晶体管的增益降至单位（1）时的频率。它表示晶体管在高频下的响应能力。对于 SS8050，典型的 fT 可能在 100MHz 到 200MHz 左右。高 fT 意味着晶体管适用于更高的频率应用，例如射频（RF）放大或高速开关。

• 输出电容 (Output Capacitance, Cobo): 集电极与基极之间的结电容，当发射极开路时。影响晶体管在高频下的性能。

• 输入电容 (Input Capacitance, Cibo): 基极与发射极之间的结电容，当集电极开路时。

4. SS8050 的应用场景

SS8050 因其通用性而广泛应用于各种电子设备中，尤其是在低功耗到中等功耗的应用场合。

• 通用放大器： 作为小信号放大器，用于音频前置放大、传感器信号放大等。其合适的 hFE 范围使其能够提供足够的增益。

• 开关应用： 由于其较低的 VCE(sat) 和较高的 IC 额定值，SS8050 非常适合作为直流（DC）开关，用于控制继电器、LED、小型电机等负载。它可以用作逻辑电平转换器，将低电压逻辑信号转换为控制较高电压或电流负载的信号。

• 驱动电路： 驱动 LED 阵列、蜂鸣器、小型电机或其他需要一定电流的组件。在这些应用中，SS8050 可以将微控制器或其他逻辑器件的弱电流输出转换为足以驱动负载的电流。

• 电源管理： 在简单的电源稳压器或电流限制电路中作为调整元件。

• 振荡器和调制器： 在一些简单的振荡电路或调制电路中，SS8050 也能发挥作用，尽管对于高频或高精度应用可能需要更专业的器件。

5. SS8050 使用注意事项与设计考量

在使用 SS8050 或任何晶体管时，为了确保电路的稳定性和器件的寿命，需要考虑以下几点：

• 热管理： 晶体管在工作时会产生热量。如果功耗接近或超过其最大额定值，必须采取散热措施，如增加散热片，或确保良好的通风。过高的结温是导致晶体管失效的主要原因之一。在设计过程中，需要计算晶体管在最坏情况下的功耗，并确保其不超过额定值，同时考虑环境温度的影响。

• 偏置电路设计： 正确的偏置是确保晶体管在所需工作区域内稳定工作的关键。对于放大应用，通常会采用分压器偏置或其他形式的直流偏置，以确保 VBE 和 IC 稳定。对于开关应用，需要确保基极电流足以将晶体管完全驱动到饱和状态（作为开关“开”时）或完全截止（作为开关“关”时）。

• 最大额定值： 永远不要超过数据手册中列出的最大额定值，包括 VCEO、IC 和 PD 等。瞬间超过这些值也可能导致器件的永久性损坏，即使是短时间的过载也可能降低器件的可靠性。

• 寄生参数： 在高频应用中，晶体管的寄生电容（如 Cobo 和 Cibo）会影响电路的频率响应和稳定性。虽然 SS8050 主要是为低频应用设计的，但在某些高频场景下，这些参数也需要纳入考量。

• 批次和制造商差异： 即使是同一型号的晶体管，不同批次或不同制造商生产的产品，其电气参数（特别是 hFE）也可能存在一定的差异。在设计对参数敏感的电路时，应考虑这些变化，并留有足够的裕量，或者使用具有更严格参数公差的晶体管。例如，在设计需要精确增益的放大器时，可能需要加入反馈电路来减小 hFE 变化带来的影响。

• ESD 保护： 像所有半导体器件一样，SS8050 也对静电放电（ESD）敏感。在处理和焊接晶体管时，应采取适当的 ESD 保护措施，例如佩戴防静电腕带，在防静电工作台上操作。

• 瞬态保护： 在感性负载（如继电器、电机）的开关应用中，当晶体管关断时，感性负载会产生反向电动势（反峰电压），可能超过晶体管的 VCEO 额定值，从而损坏晶体管。此时，通常需要在感性负载两端并联一个续流二极管（Flyback Diode）来吸收反峰电压，保护晶体管。

• 温度对参数的影响： 晶体管的参数，如 hFE、VBE 和漏电流，都会随着温度的变化而变化。例如，hFE 通常会随着温度的升高而增加，VBE 会随着温度的升高而略微下降，而漏电流则会显著增加。在设计需要在宽温度范围内稳定工作的电路时，必须考虑这些温度效应。

6. 选型替代与进阶思考

SS8050 是一款非常普遍的晶体管，但根据具体的应用需求，有时可能需要考虑其替代品或更高级的器件。

• 互补晶体管： 与 SS8050（NPN）相对应的是 S8550（PNP）晶体管。它们通常参数相似，但导通方式相反。在推挽式放大器或一些特定的开关电路中，常常需要 NPN 和 PNP 晶体管的互补对。

• 更高电流/电压需求： 如果应用需要更高的集电极电流（例如超过 1.5A）或更高的集电极-发射极电压（例如超过 30V），则需要选择具有更高额定值的晶体管，例如功率晶体管（如 TIP 系列）。

• 低噪声/高频应用： 对于对噪声性能要求高或工作频率很高的应用（如射频前端），SS8050 可能不是最佳选择。此时应考虑专门设计的低噪声晶体管（LNA）或射频晶体管。

• MOSFET 替代： 在许多开关应用中，场效应晶体管（MOSFET）是双极结型晶体管的有力替代品。MOSFET 具有电压控制、输入阻抗高、开关速度快、饱和压降更低（在低导通电阻时）等优点，尤其是在大电流和高速开关领域表现优异。如果项目对效率和开关速度有严格要求，可以考虑使用合适的 MOSFET。然而，MOSFET 通常比 BJT 贵，并且在驱动方式上有所不同（需要驱动栅极电容）。

• 数字晶体管： 对于简单的开关或逻辑电平转换，也可以考虑使用数字晶体管（Digital Transistor 或 DTC），它们内部集成了基极电阻，简化了电路设计，可以直接由微控制器的输出驱动。

7. 总结

SS8050 作为一款经典的 NPN 双极结型晶体管，以其成本效益和多功能性在电子领域占据一席之地。深入理解其 TO-92 封装的管脚定义，并熟知其关键电气参数（如 VCEO, IC, hFE, PD, VCE(sat) 等），是进行有效电路设计的基石。在实际应用中，除了关注这些静态参数外，还需注意热管理、偏置设计、瞬态保护以及不同制造商之间的参数差异。通过严谨的设计和审慎的考量，SS8050 能够可靠地完成从小信号放大到中等功率开关的多种任务，是电子工程师工具箱中不可或缺的组件之一。对这些核心知识的掌握，不仅能帮助我们正确使用 SS8050，更能为理解和应用更复杂、更高性能的半导体器件打下坚实的基础。
