测量SS510二极管的好坏是一项基础的电子检测技能，对于电子爱好者、维修人员以及相关工程技术人员来说都至关重要。SS510二极管作为一种常见的肖特基二极管，以其低正向压降和快速开关特性而广受欢迎，广泛应用于电源、逆变器、DC-DC转换器等电路中。准确判断其好坏，能有效提高故障诊断效率，避免不必要的元件更换，节约成本。

SS510二极管概述

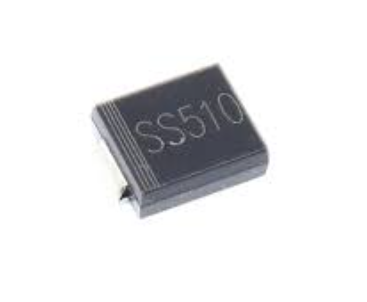

SS510是一款表面贴装肖特基势垒整流器，其主要特点包括高电流能力、低正向压降、高效率以及快速开关速度。这些特性使得SS510在需要高频整流和低功耗的应用中表现出色。它通常采用SMA/DO-214AC封装，便于自动化生产线上的贴装。

二极管基础知识回顾

在深入探讨SS510二极管的测量方法之前，有必要回顾一下二极管的基本工作原理和特性。二极管是一种具有单向导电性的半导体器件，由P型半导体和N型半导体材料结合形成PN结。

PN结的形成与特性

当P型半导体（含有多数空穴）与N型半导体（含有多数自由电子）接触时，由于载流子浓度的差异，电子会从N区扩散到P区，空穴从P区扩散到N区。扩散的结果是在PN结附近形成一个耗尽层，其中缺少自由电子和空穴，因此具有高电阻。耗尽层内建立了内建电场，阻止进一步的扩散。

正向偏置

当外部电压的正极连接到P区，负极连接到N区时，二极管处于正向偏置状态。外加电场与内建电场的方向相反，削弱了内建电场，使耗尽层变窄。当外加电压达到一定数值（通常称为导通电压或阈值电压，硅二极管约0.7V，锗二极管约0.3V，肖特基二极管通常更低，如SS510在0.4V-0.6V左右）时，载流子能够克服电场阻碍，大量通过PN结，形成较大的正向电流。

反向偏置

当外部电压的正极连接到N区，负极连接到P区时，二极管处于反向偏置状态。外加电场与内建电场的方向相同，增强了内建电场，使耗尽层变宽。在这种情况下，载流子很难通过PN结，只有极小的反向饱和电流（由少数载流子漂移形成）。当反向电压增加到一定程度时，二极管可能发生雪崩击穿或齐纳击穿，导致反向电流急剧增大，此时二极管可能被永久损坏。肖特基二极管的反向恢复时间非常短，这是其高速开关特性的基础。

SS510二极管的常见故障模式

了解二极管常见的故障模式有助于我们更有效地进行故障诊断。

开路

开路是指二极管内部断裂，导致电路不通。这可能是由于过电流烧毁内部连接线，或者物理损伤造成的。开路的二极管在正向和反向都无法导通。

短路

短路是指二极管的PN结被击穿，导致其在正向和反向都呈现低电阻。这通常是由于反向过电压或正向过电流、过热引起的。短路的二极管会失去单向导电性，形同导线。

漏电

漏电是指二极管在反向偏置下，反向电流过大。虽然没有完全短路，但其反向电阻明显低于正常值。漏电的二极管在电路中可能导致效率降低、工作不稳定或功能异常。这可能是由于PN结的轻微损伤或杂质污染引起的。

特性劣化

特性劣化是指二极管虽然没有完全失效（开路或短路），但其关键参数，如正向压降增大、反向恢复时间变长、反向漏电流增大等，已经超出了正常范围。这会导致电路性能下降，例如电源效率降低、波形失真等。这种故障模式通常比较隐蔽，需要更精密的测量方法来判断。

测量SS510二极管好坏的工具

万用表

万用表是最常用、最方便的测量工具，几乎是所有电子维修和爱好者必备的工具。它通常具有二极管测试档位、电阻档位和电压档位，可以用于初步判断二极管的好坏。

• 数字万用表（DMM）： 现代数字万用表通常都具备二极管测试功能，直接显示二极管的正向压降。其高输入阻抗对测量结果影响较小。

• 模拟万用表（指针式万用表）： 虽然使用频率逐渐降低，但模拟万用表在某些情况下（如判断微弱漏电）仍有其优势。其电阻档位可用于测量二极管的正反向电阻。

直流稳压电源与电流表/电压表

对于更精确的测量和特性分析，可以使用直流稳压电源配合电流表和电压表来搭建测试电路，测量二极管的伏安特性曲线。这通常用于研发和质量控制，但在深度故障诊断中也有其用武之地。

示波器

示波器主要用于观察二极管在动态工作条件下的波形，例如反向恢复特性。在处理高频电路或开关电源故障时，示波器可以提供更全面的信息。

半导体特性图示仪（Curve Tracer）

半导体特性图示仪是一种专业的测量设备，能够自动扫描并显示半导体器件（包括二极管）的伏安特性曲线。它可以精确测量正向压降、反向漏电流、击穿电压等参数，是进行详细特性分析和故障诊断的理想工具，但价格昂贵，通常只在实验室或专业维修机构中配备。

使用万用表测量SS510二极管好坏

使用万用表测量二极管是最常见也是最便捷的方法，可以快速判断二极管是否开路、短路或存在明显的漏电。

数字万用表的二极管档位测量法

这是最常用也是最推荐的方法。

1. 准备工作：

• 将万用表拨盘旋至二极管档位（通常有一个二极管符号或“Diode”字样）。

• 将红色表笔插入万用表的“VΩmA”或“+”插孔（通常是电压、电阻和电流的公共输入端）。

• 将黑色表笔插入万用表的“COM”或“-”插孔（公共地线）。

2. 测量正向压降：

• 将红色表笔（正极）接触SS510二极管的阳极（通常是带有标记的一端，如条纹或缺口的反方向）。

• 将黑色表笔（负极）接触SS510二极管的阴极（通常是带有标记的一端，如条纹或缺口）。

• 正常情况下，万用表会显示一个电压值，这个值就是SS510二极管的正向压降。对于SS510肖特基二极管，这个值通常在0.4V到0.6V之间（具体取决于万用表内部提供的测试电流）。如果显示“OL”（Over Load，过载）或“1”（某些万用表表示超出量程），则说明二极管开路或未连接好。

3. 测量反向截止特性：

• 将红色表笔（正极）接触SS510二极管的阴极。

• 将黑色表笔（负极）接触SS510二极管的阳极。

• 正常情况下，万用表应显示**“OL”或“1”**，表示二极管在反向是截止的，内部电阻非常大，接近无穷大。如果显示一个较小的数值（例如几百毫伏或零），则说明二极管可能漏电或短路。

4. 判断结果：

• 正常二极管： 正向导通有压降（0.4V-0.6V），反向截止显示“OL”或“1”。

• 开路二极管： 正向和反向都显示“OL”或“1”。

• 短路二极管： 正向和反向都显示一个接近0V的电压值（通常是几毫伏，表示导通），或者显示非常小的电阻值。

• 漏电二极管： 正向导通有压降，但反向测量时显示一个非“OL”或“1”的数值（通常是一个数百毫伏的电压值，但小于正向压降），或者在电阻档位测量时反向电阻明显偏小。

重要提示： 在测量表面贴装元件如SS510时，由于其体积小，引脚间距密，需要使用尖头表笔或者探针，以确保接触良好，避免短路相邻引脚。如果二极管在电路板上，应尽量将其从电路中拆下测量，以避免电路中其他元件的影响。如果无法拆下，至少要确保二极管两端没有并联其他低阻值元件。

万用表电阻档位测量法（适用于无二极管档位或辅助判断）

虽然二极管档位更直观，但电阻档位也可以用来判断二极管的单向导电性。

1. 准备工作：

• 将万用表拨盘旋至电阻档位（通常选择R×1k或R×10k档位，以提供足够的电压和限制电流）。

• 将红色表笔和黑色表笔插入对应的插孔。

2. 测量正向电阻：

• 将红色表笔接触SS510二极管的阳极。

• 将黑色表笔接触SS510二极管的阴极。

• 正常情况下，万用表会显示一个相对较小的电阻值（通常在几百欧姆到几千欧姆之间，具体取决于万用表内电池电压和限流电阻）。这个值是万用表在正向给二极管施加电压时，通过二极管和内部电路形成的等效电阻。

3. 测量反向电阻：

• 将红色表笔接触SS510二极管的阴极。

• 将黑色表笔接触SS510二极管的阳极。

• 正常情况下，万用表应显示无穷大电阻（“OL”或“1”或指针不动），表示二极管在反向是截止的。

4. 判断结果：

• 正常二极管： 正向电阻小，反向电阻大（无穷大）。这个特性被称为“正反向电阻差异”。

• 开路二极管： 正向和反向电阻都非常大（无穷大）。

• 短路二极管： 正向和反向电阻都非常小（接近0欧姆）。

• 漏电二极管： 正向电阻正常，但反向电阻不是无穷大，而是显示一个相对较小但非零的电阻值。

注意： 使用电阻档位测量时，万用表内部电池的正负极和表笔的颜色可能存在差异。有些模拟万用表的电阻档位，红色表笔是负极，黑色表笔是正极，这与电压/电流档位相反。因此，对于不熟悉的万用表，最好先用已知的二极管（如1N4007）进行测试，明确表笔的正负极性。但对于数字万用表，通常红色表笔就是正极，黑色表笔是负极。

测量注意事项

• 断电测量： 无论使用何种万用表，务必在电路断电的情况下进行测量。带电测量可能损坏万用表或二极管。

• 温度影响： 二极管的特性会受温度影响。在高温下，正向压降会略有下降，反向漏电流会显著增加。如果是在高温环境下测试，要考虑到这些影响。

• 表面清洁： 确保二极管引脚和表笔尖端清洁无氧化物，以保证良好的电接触。

• 区分型号： 确保你正在测量的器件确实是SS510，而不是其他类似封装的元件。

使用直流稳压电源和仪表测量SS510二极管

这种方法可以提供更精确的二极管特性数据，例如在不同电流下的正向压降，或者反向漏电流的大小。它更适合于验证二极管是否符合规格书要求，或者诊断更细微的故障。

测量正向伏安特性

1. 搭建电路：

• 将直流稳压电源的正极串联一个电流表（用于测量流过二极管的电流）。

• 电流表的另一端连接到SS510二极管的阳极。

• SS510二极管的阴极连接到直流稳压电源的负极。

• 在SS510二极管的两端并联一个电压表（用于测量二极管上的正向压降）。

2. 测量步骤：

• 将稳压电源的电压从0V开始逐渐增加。

• 观察电流表和电压表的读数。

• 当电压达到SS510的导通电压（约0.4V-0.6V）时，电流表会开始显示电流。

• 继续缓慢增加电压，同时记录不同电流值对应的电压值。

• 正常SS510在给定电流下（例如，数据手册通常会给出在1A或5A电流下的正向压降），其压降应符合规格书要求。如果压降明显偏高，可能存在特性劣化。

测量反向漏电流

1. 搭建电路：

• 将直流稳压电源的正极连接到SS510二极管的阴极。

• 将SS510二极管的阳极连接到直流稳压电源的负极。

• 在电源的正极与二极管阴极之间串联一个微安级（或纳安级）的电流表，用于测量反向漏电流。

• 在二极管两端并联一个电压表，用于监测反向电压。

2. 测量步骤：

• 将稳压电源的电压从0V开始逐渐增加，但不要超过SS510的反向击穿电压（通常为100V）。

• 观察电流表和电压表的读数。

• 正常情况下，反向电流应该非常小，通常在微安（μA）甚至纳安（nA）级别。

• 记录在不同反向电压下（例如，SS510通常会在反向电压为75V或80V时给出最大反向漏电流规格）的反向漏电流值。

• 如果测得的反向漏电流显著大于数据手册中的最大值，则表明二极管存在漏电故障。

优点： 这种方法可以精确地得到二极管的伏安特性曲线，从而判断其性能是否符合设计要求，对于评估二极管的质量和寿命非常有帮助。

缺点： 搭建电路相对复杂，需要多个仪表，并且操作需要一定的电子知识。

使用示波器测量SS510二极管（主要针对动态特性）

示波器主要用于观察二极管的动态特性，尤其是在高频开关应用中的反向恢复时间（Trr）。SS510作为肖特基二极管，其反向恢复时间非常短，这正是其优势之一。

反向恢复时间测量原理

当二极管从正向导通突然切换到反向截止时，PN结中储存的少数载流子需要一定时间才能清除，在此期间，反向电流会短暂地流过二极管，然后才迅速下降到反向饱和电流。这个从正向电流下降到零，再到反向电流达到峰值并最终下降到反向饱和电流或特定低值所需的时间，就是反向恢复时间（Trr）。Trr越短，二极管的开关速度越快。

测量步骤（示例电路）

测量反向恢复时间通常需要一个专门的测试电路，该电路能够快速切换二极管的正反向偏置。

1. 搭建测试电路：

• 使用一个脉冲发生器产生快速上升和下降沿的方波脉冲信号。

• 将SS510二极管与一个限流电阻串联。

• 将示波器探头连接到限流电阻两端，通过测量电阻上的电压来计算电流，或者直接使用电流探头测量电流。

• 确保电路中包含一个能够提供快速反向电压的电源。

2. 观察波形：

• 调整脉冲发生器的参数，使二极管经历从正向导通到反向截止的快速转换。

• 在示波器上观察流过二极管的电流波形。

• 正常情况下，你会看到电流从正向值迅速下降到零，然后短暂地出现一个反向电流尖峰，随后迅速衰减到接近零。

• 测量从正向电流过零点到反向电流衰减到某个特定值（例如10%峰值）所需的时间，即为Trr。

判断依据： 如果SS510二极管的反向恢复时间明显过长，或者反向恢复电流波形异常（例如衰减缓慢，或出现振荡），则表明二极管性能劣化。

优点： 示波器是评估二极管动态性能的唯一有效工具，对于高频和开关电源应用中的故障诊断至关重要。

缺点： 测量复杂，需要专业的测试设备和操作经验。对于一般的SS510好坏判断，这种方法过于复杂。

半导体特性图示仪的应用

半导体特性图示仪是二极管特性分析的“瑞士军刀”。它可以自动扫描并绘制出二极管的伏安特性曲线，包括正向特性、反向特性（直到击穿），并能直接读取正向压降、反向漏电流、击穿电压等关键参数。

操作步骤

1. 连接二极管： 将SS510二极管正确连接到图示仪的测试夹具上，确保阳极和阴极对应正确。

2. 设置扫描参数： 根据SS510的规格书，设置扫描电压范围（正向和反向）、电流限制等参数。

3. 启动扫描： 图示仪会自动在显示屏上绘制出二极管的伏安特性曲线。

4. 分析曲线：

• 正向曲线： 观察导通电压和正向压降，与标准曲线或数据手册进行比较。如果曲线明显向右（电压轴）偏移，表示正向压降偏高。

• 反向曲线： 观察反向漏电流。在击穿电压之前，反向电流应非常小。如果反向曲线在较低电压下就出现明显电流，则表明漏电严重。观察击穿电压是否符合规格。

优点： 提供最全面、最精确的二极管特性数据，非常适合研发、质量控制和深度故障诊断。

缺点： 设备昂贵，操作复杂，不适合日常的快速检测。

SS510二极管的目视检查

在进行任何电气测量之前，对SS510二极管进行目视检查是一个简单而有效的初步判断方法。

检查内容

• 物理损伤： 检查二极管封装是否有裂纹、烧焦、变形或引脚断裂等物理损伤。表面贴装器件（如SS510的SMA封装）在受到过流或过压冲击时，可能会出现外壳破裂、烧焦痕迹等。

• 颜色变化： 正常二极管的封装颜色均匀。如果发现局部颜色变深、发黑，这通常是过热烧毁的迹象。

• 引脚状态： 检查引脚是否弯曲、氧化或脱焊。对于表面贴装器件，要确保焊点饱满、有光泽，没有虚焊或冷焊。

• 丝印： 检查二极管上的型号丝印是否清晰可辨，这有助于确认器件型号。

判断依据： 任何明显的物理损伤或烧毁痕迹都强烈表明二极管已经失效。即使没有明显损坏，如果怀疑二极管性能下降，仍需进行电气测量。

电路中测量SS510二极管的注意事项

在电路板上直接测量二极管的好坏比单独测量要复杂，因为电路中其他元器件可能会影响测量结果。

可能的测量误差来源

• 并联元件： 如果二极管在电路中与其他电阻、电容、电感或半导体器件并联，万用表在测量时可能会流过这些并联支路，导致测量结果不准确。例如，如果二极管并联一个低值电阻，无论正反向，万用表都可能显示该电阻值，从而误判二极管短路。

• 串联元件： 如果二极管与电阻串联，测量到的正向压降可能会包含串联电阻的压降，导致读数偏高。

• 电容充电： 如果电路中存在大电容，在测量二极管时可能会引起万用表读数不稳定或误判。

• 电路供电： 务必在电路完全断电且所有电容充分放电后进行测量，否则可能损坏万用表或造成人身伤害。

在路测量策略

1. 断电与放电： 首先切断电路电源，并等待或主动对大电容进行放电。

2. 检查电路图： 如果有电路图，仔细查看SS510二极管周围的电路结构，识别可能与其并联或串联的元件。

3. 隔离测量：

• 优先拆下： 最准确的方法是将SS510二极管从电路板上拆下进行测量。这可以完全避免其他元件的干扰。对于表面贴装器件，需要使用热风枪或电烙铁小心拆焊，避免损坏焊盘。

• 抬起一端： 如果拆下不方便，可以尝试只将二极管的一端从焊盘上抬起，使其脱离电路，然后进行测量。这种方法在某些情况下也有效。

• 万用表二极管档位的优势： 万用表的二极管档位提供一个较低的测试电流和电压，通常不足以激活其他半导体器件（如晶体管的PN结），因此在判断二极管是否开路或短路时，它比电阻档位在路测量的可靠性更高一些。然而，对于判断漏电，它仍然可能受到并联电阻的影响。

4. 经验判断： 对于有经验的维修人员，通过万用表在路测量得到的读数，结合电路中其他元件的特性，可以进行初步的经验判断。例如，如果二极管正反向都显示一个很小的电阻值，且附近没有低阻抗元件并联，那么二极管短路的可能性就很高。

SS510二极管损坏的常见原因

了解二极管损坏的原因有助于从根本上解决问题，避免更换后再次损坏。

过电流

这是二极管损坏最常见的原因。当流过二极管的电流超过其最大额定正向电流（IF(max)）时，会导致二极管内部发热量急剧增加，PN结温度升高。如果散热不良或持续时间过长，可能导致PN结烧毁、内部引线熔断，最终表现为开路或短路。例如，电路中的负载短路、驱动能力不足、或者整流滤波电容过大导致的开机浪涌电流都可能引发过电流。

过电压

当施加在二极管上的反向电压超过其最大反向重复峰值电压（VRRM）或非重复峰值反向电压（VRSM）时，二极管的PN结会发生击穿。虽然有些二极管在击穿后仍能恢复，但过电压击穿往往是破坏性的，导致PN结永久性短路或漏电。雷击、电网波动、感性负载关断时产生的尖峰电压（如电机、继电器线圈的反向电动势）都是常见的过电压来源。在设计中，通常会添加箝位电路或瞬态抑制二极管（TVS）来保护主二极管。

过热

即使电流和电压在额定范围内，如果二极管的散热条件不佳，或者环境温度过高，也会导致PN结温度超过其最大结温（TJ(max)）。过高的结温会加速半导体材料的老化，导致二极管特性劣化，如正向压降增大、反向漏电流增加，最终可能导致热击穿而损坏。表面贴装二极管尤其依赖PCB板的铜箔散热，如果散热面积不足或焊盘设计不合理，就容易发生过热。

反向恢复问题

虽然SS510是肖特基二极管，其反向恢复特性优异，但如果在高频开关应用中，驱动电路设计不当，导致二极管在反向恢复过程中承受过大的电压和电流应力，也可能导致其损坏。特别是当存在寄生电感和电容时，反向恢复电流与电压相互作用，可能产生振荡和电压尖峰，进一步增加了二极管的应力。

机械应力/物理损伤

表面贴装器件在安装、运输或使用过程中，如果受到不当的机械应力，如跌落、挤压、弯曲电路板等，可能导致封装破裂、内部引线断裂或PN结损伤，从而引起二极管失效。

静电放电（ESD）

静电放电（ESD）能量虽然短促，但电压极高，可能瞬间击穿二极管的PN结，导致器件损坏。在处理SS510这类半导体器件时，尤其是在干燥环境中，应采取防静电措施，如佩戴防静电手环、使用防静电工作台等。

制造缺陷

尽管不常见，但二极管本身可能存在制造缺陷，如晶圆缺陷、封装不良、杂质污染等，这些缺陷可能导致二极管在正常工作条件下也提前失效。

SS510二极管的替换与选用

当确认SS510二极管损坏需要更换时，选择合适的替代品至关重要。

替换原则

1. 类型匹配： 肖特基二极管应替换为肖特基二极管。不能随意用普通硅整流二极管替代肖特基二极管，因为肖特基二极管具有低正向压降和快速开关特性，如果替换为普通二极管，可能导致电路效率下降、发热增加，甚至无法正常工作。

2. 电压等级： 替代品的**最大反向重复峰值电压（VRRM）**必须等于或大于原SS510的VRRM（SS510为100V）。留有适当的裕量（例如1.5倍工作电压）是良好的设计实践。

3. 电流等级： 替代品的**最大正向平均整流电流（IF(AV)）**必须等于或大于原SS510的IF(AV)（SS510为5A）。

4. 正向压降（VF）： 替代品的正向压降应尽量与原SS510接近或更低。较低的正向压降意味着更低的功耗和发热。

5. 反向漏电流（IR）： 替代品的反向漏电流应尽量与原SS510接近或更低。较高的漏电流会导致效率下降。

6. 封装类型： 替代品的封装类型应与原SS510（SMA/DO-214AC）一致，以便于安装和焊接，确保电气和散热性能。如果找不到完全相同的封装，可能需要修改PCB布局，但这通常只在设计阶段考虑。

7. 反向恢复时间（trr）： 对于高频开关应用，确保替代品的反向恢复时间与肖特基二极管相符，即极短。如果使用普通二极管，其$t_{rr}$会大得多，可能导致开关损耗过大，甚至损坏。

8. 散热： 考虑替代品的散热能力。肖特基二极管发热量相对较低，但如果替换为其他类型或规格的二极管，可能需要重新评估散热设计。

常见替代型号举例（仅供参考，具体型号需查阅数据手册）

在市场上，有许多与SS510规格相近的肖特基二极管，如SS54、SS56等，通常以“SS”开头，数字代表电流和电压等级。例如：

• SS54： 5A, 40V肖特基二极管，如果原始电路工作电压低于40V，可以使用。

• SS56： 5A, 60V肖特基二极管。

• SS5100： 5A, 100V肖特基二极管，与SS510规格完全一致。

重要提示： 在选择任何替代品之前，务必仔细查阅其数据手册（Datasheet），核对其所有关键参数是否满足电路要求，特别是VRRM、IF(AV)、VF和封装。不同制造商的同型号器件可能在某些参数上略有差异。

结论

测量SS510二极管的好坏是电子维修和设计中的一项基本技能。通过万用表（特别是二极管档位）可以快速有效地判断二极管是否开路、短路或存在明显漏电。对于更精密的特性分析，可以利用直流稳压电源、电流表、电压表或专业的半导体特性图示仪。在进行测量时，务必注意断电安全、避免在路测量误差，并结合目视检查。

了解SS510二极管的常见故障模式（过电流、过电压、过热、反向恢复问题、机械损伤和ESD）有助于我们在排除故障后，从源头解决问题，避免再次损坏。当需要更换损坏的SS510二极管时，务必选择参数相符的替代品，特别是电压等级、电流等级、正向压降、反向恢复时间和封装类型，以确保电路的正常运行和长期稳定性。通过系统化的检测和分析，我们能够准确地诊断SS510二极管的健康状况，并采取正确的措施进行修复。
