SS34二极管替代品深度解析：从原理到选型与应用

在电子电路设计与维修中，元器件的选型是至关重要的一环。SS34二极管作为一种常见的肖特基二极管，因其低正向压降、快速开关速度和紧凑的封装而广泛应用于各种电源管理、DC-DC转换器、续流保护以及反向保护电路中。然而，在实际工作中，由于供应链、成本、性能优化或特定应用需求等多种因素，我们常常需要寻找SS34的替代品。本文将深入探讨SS34二极管的特性，详细分析其关键参数，并全面介绍可用于替代SS34的各类二极管，包括不同型号的肖特基二极管、快恢复二极管以及超快恢复二极管，同时提供详尽的选型指南和应用考量，旨在为工程师和爱好者提供一个全面而深入的参考。

第一章：SS34二极管概述及其核心特性

1.1 SS34二极管的身份与定位

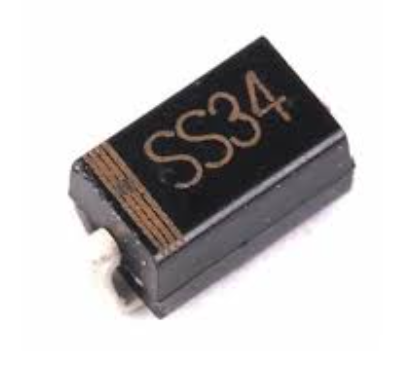

SS34通常指的是采用SMA（DO-214AC）封装的3A、40V肖特基势垒整流器。它属于表面贴装器件（SMD），体积小巧，非常适合现代紧凑型电子产品的设计。肖特基二极管与传统的PN结二极管在结构和工作原理上存在显著差异。PN结二极管通过P型半导体和N型半导体形成结，利用多数载流子的扩散和少数载流子的漂移来导电。而肖特基二极管则是由金属与半导体接触形成的金属-半导体结，其导电机制主要是通过多数载流子（例如N型半导体中的电子）从半导体直接注入金属，因此被称为“热电子二极管”。这种特殊的结构赋予了肖特基二极管独特的优越性能。

1.2 SS34的关键性能参数解析

理解SS34的核心性能参数是寻找合适替代品的基础。这些参数决定了二极管在电路中的表现，并直接影响到电路的效率、稳定性与可靠性。

1.2.1 最大反向电压 ( 或 VRRM)

对于SS34而言，其最大反向电压通常为40V。这个参数指的是二极管在不导通状态下能够承受的最大反向电压。在实际应用中，电路中可能出现的最高反向电压峰值必须低于二极管的额定最大反向电压，并留有足够的安全裕度，通常建议至少预留20%至50%的裕度。如果反向电压超过这个极限，二极管可能会发生雪崩击穿，导致永久性损坏。在开关电源的输出整流、续流以及反向保护等应用中，精确评估电路中的反向电压峰值至关重要。例如，在降压型DC-DC转换器中，续流二极管在开关管导通时承受的反向电压通常等于输入电压。因此，如果输入电压为24V，那么40V的SS34在理论上是足够的，但考虑到瞬态电压尖峰，选择更高反向电压的替代品可能更为稳妥。

1.2.2 平均正向电流 (IF 或 IFAV)

SS34的平均正向电流额定值为3A。这个参数表示二极管在指定温度和散热条件下，能够长时间稳定通过的最大平均正向电流。在选择替代品时，替代二极管的平均正向电流额定值必须等于或大于原电路中流经二极管的实际平均电流。需要注意的是，电流额定值通常与环境温度和散热条件密切相关。数据手册中会提供电流降额曲线，显示在不同温度下二极管所能承受的最大电流。如果散热条件不佳，或者环境温度较高，即使实际电流低于额定值，二极管也可能因过热而失效。因此，在设计时必须充分考虑散热，例如通过增加PCB铜箔面积作为散热片，或在必要时使用外部散热器。对于开关电源的整流应用，计算平均电流时需要考虑输出负载电流以及二极管的导通时间比例。

1.2.3 正向压降 (VF)

正向压降是肖特基二极管最显著的优势之一。SS34在额定电流下（例如3A）的正向压降通常在0.5V至0.7V之间，远低于普通PN结二极管的0.7V至1.2V。正向压降是指二极管在导通状态下，两端电压的差值。这个压降直接导致了功率损耗，损耗功率 PD=VF×IF。较低的正向压降意味着更小的功率损耗，从而提高了电路的效率，并降低了二极管自身的热量产生。在低压大电流应用中，例如5V或3.3V电源的整流，即使是0.1V的正向压降差异也会导致显著的效率提升和热量减少。因此，在寻找替代品时，如果效率是关键考量，应优先选择正向压降更低的二极管。

1.2.4 反向恢复时间 (trr)

反向恢复时间是衡量二极管开关速度的重要指标。对于肖特基二极管而言，其反向恢复时间非常短，通常在纳秒（ns）级别，有些甚至可以忽略不计。这是因为肖特基二极管是多数载流子器件，在关断时，没有少数载流子的存储和复合过程，因此其从导通状态到截止状态的转换非常迅速。相比之下，PN结二极管在反向偏置时需要清除存储在PN结中的少数载流子，这个过程需要一定的时间，从而产生了反向恢复电流尖峰和较长的反向恢复时间。在高频开关应用中，如开关电源、DC-DC转换器和高频逆变器等，二极管的快速开关能力至关重要。如果反向恢复时间过长，会导致在开关瞬间产生较大的反向恢复电流尖峰，这不仅会增加开关损耗，降低效率，还会产生电磁干扰（EMI），甚至可能损坏其他开关器件。因此，在这些应用中，SS34的快速恢复特性是其被选用的主要原因之一，替代品也必须具备相似或更优的快速恢复能力。

1.2.5 反向漏电流 (IR)

反向漏电流是指二极管在承受反向电压时，流过二极管的微小电流。肖特基二极管的反向漏电流通常比PN结二极管大。SS34在常温下的反向漏电流通常在微安（µA）级别。虽然这个电流很小，但在某些对功耗敏感的应用中，例如电池供电的低功耗设备，较大的反向漏电流可能会导致额外的能量损耗。此外，反向漏电流对温度非常敏感，随着温度的升高，反向漏电流会显著增加。在高温环境下，过大的反向漏电流可能导致热失控，甚至损坏二极管。因此，在高温或低功耗应用中，需要特别关注替代二极管的反向漏电流参数。

1.2.6 结电容 (CJ)

结电容是二极管PN结或金属-半导体结在反向偏置时形成的电容。在肖特基二极管中，结电容通常较小。在高频应用中，结电容会影响二极管的开关速度和高频特性。较大的结电容在高频下会产生容性阻抗，影响信号的完整性，并可能导致额外的开关损耗。因此，在射频（RF）电路或极高频开关应用中，需要选择结电容尽可能小的二极管。

1.2.7 封装类型

SS34通常采用SMA（DO-214AC）封装，这是一种表面贴装封装，尺寸紧凑，适合自动化生产。在选择替代品时，封装类型是一个重要的考量因素，因为它直接影响到PCB的布局、尺寸以及散热能力。常见的表面贴装封装还有SMB（DO-214AA）、SMC（DO-214AB），它们通常比SMA封装更大，能够承受更高的功率和电流，散热性能也更好。对于需要更高功率或更好散热的场合，可能需要考虑这些更大的SMD封装，甚至传统的TO-220、TO-247等通孔封装。

1.2.8 工作温度范围

二极管的工作温度范围表示其能够正常工作的环境温度极限。SS34通常具有较宽的工作温度范围，例如-55°C至+150°C。在选择替代品时，必须确保其工作温度范围能够满足实际应用的环境要求。尤其是在高温环境下，二极管的性能（如反向漏电流、正向压降）会发生变化，因此需要查阅数据手册中的相关曲线，以确保在极端温度下仍能满足设计要求。

第二章：SS34的替代品类别与详细分析

在寻找SS34的替代品时，我们通常会在以下几类二极管中进行选择，每类二极管都有其独特的优势和适用场景。

2.1 肖特基二极管：同类最佳替代

肖特基二极管是SS34最直接和最常见的替代品。由于它们具有相似的工作原理和性能特点，因此在大多数情况下，选择其他型号的肖特基二极管能够无缝地替代SS34，并可能根据具体需求提供性能上的提升或成本上的优化。

2.1.1 相同或相似规格的肖特基二极管

许多制造商都生产与SS34规格相似的肖特基二极管。这些二极管通常具有相同的电流和电压等级，或者略有不同，但仍能满足SS34的应用需求。

• SS14, SS24, SS54系列：

• SS14: 1A, 40V肖特基二极管，同样采用SMA封装。如果原电路中流经SS34的实际电流远小于3A，例如只有1A左右，那么SS14可以作为更经济、更小尺寸的替代品。当然，这需要仔细评估电路的实际最大电流，确保SS14的1A额定值能够满足要求。

• SS24: 2A, 40V肖特基二极管，SMA封装。与SS34相比，电流额定值略低，但如果电路实际电流在2A左右，SS24也是一个可行的选择。其正向压降和反向恢复时间与SS34非常接近。

• SS54: 5A, 40V肖特基二极管，通常采用SMB或SMC封装。如果SS34在原电路中存在过热问题，或者需要更大的电流裕度，SS54是一个很好的升级选择。它能够处理更大的电流，通常具有更低的正向压降（在相同电流密度下），并且由于更大的封装，散热性能也更好。但需要注意的是，封装尺寸的增加可能需要修改PCB布局。

• 其他电压等级的SS系列： 例如SS36（3A, 60V）、SS310（3A, 100V）等。如果原电路中的反向电压峰值接近或偶尔超过40V，或者为了提高可靠性，可以选择更高反向电压的SS系列肖特基二极管。例如，如果电路中存在瞬态电压尖峰，选择SS36可以提供额外的电压裕度。

• MBRS340, SR340, SK34系列等：

• 这些是不同制造商对3A, 40V肖特基二极管的命名。例如，Vishay的MBRS340，Diodes Inc.的SR340，Littelfuse的SK34等。它们在性能上与SS34非常相似，可以作为直接的替代品。在选择时，主要关注其数据手册中的详细参数，如正向压降曲线、反向漏电流曲线、结电容以及最大结温等，以确保其性能满足或优于SS34。

• 封装差异： 这些型号可能采用SMA、SMB、SMC等不同封装。在选择时，务必核对封装尺寸和引脚兼容性。SMB和SMC封装通常能够提供更好的散热能力，因为它们具有更大的散热面积。

2.1.2 不同封装的肖特基二极管

即使是相同或相似的电气参数，不同的封装也会带来散热和尺寸上的差异，这在替代选型时是需要重点考虑的。

• SMA (DO-214AC): SS34的原生封装，尺寸小巧，适合空间受限的应用。

• SMB (DO-214AA): 比SMA稍大，通常能够承受更高的电流和功率，散热能力优于SMA。如果SS34在原应用中存在散热问题，且PCB空间允许，可以考虑升级到SMB封装的同规格肖特基二极管。例如，3A, 40V的SMB封装肖特基二极管可能具有更低的正向压降（在相同电流下）或更高的电流裕度。

• SMC (DO-214AB): 肖特基二极管中常见的最大表面贴装封装之一，能够承受更高的电流和功率，提供最佳的表面贴装散热性能。对于需要更大电流能力或更低热量产生的应用，SMC封装是理想的选择。例如，5A或8A的肖特基二极管通常采用SMC封装。

• TO-220, TO-247等通孔封装： 虽然SS34是SMD器件，但在某些大功率应用中，如果需要更大的电流能力和更好的散热，可能需要考虑通孔封装的肖特基二极管。例如，MBR1045（10A, 45V）或MBR20100（20A, 100V）等。但这通常意味着需要重新设计PCB，因为封装类型完全不同。

2.1.3 肖特基二极管的优势与劣势

• 优势：

• 极低的正向压降： 这是肖特基二极管最核心的优势，显著降低了导通损耗，提高了电源转换效率。

• 极快的反向恢复速度： 几乎没有反向恢复电荷，使得其在高频开关应用中表现出色，减少了开关损耗和EMI。

• 低结电容： 有利于高频信号的传输和处理。

• 劣势：

• 反向漏电流相对较大： 尤其是在高温下，反向漏电流会显著增加，可能导致额外的功耗和热失控风险。在对功耗极度敏感或高温环境下，需要特别注意。

• 反向电压额定值相对较低： 肖特基二极管的击穿电压通常低于PN结二极管，限制了其在高压应用中的使用。目前市面上常见的肖特基二极管反向电压通常在200V以下，少数高性能产品可以达到300V甚至更高，但价格昂贵。

• 对瞬态电压尖峰敏感： 由于其较低的击穿电压，在有瞬态电压尖峰的电路中，可能需要额外的保护措施（如TVS二极管）来防止其被击穿。

2.2 快恢复二极管 (FRD)：速度与电压的平衡

当肖特基二极管的反向电压不足以满足需求，或者反向漏电流成为一个问题时，快恢复二极管（Fast Recovery Diode, FRD）可以作为SS34的替代品。FRD是PN结二极管的一种，但经过特殊工艺处理，使其反向恢复时间大大缩短。

2.2.1 快恢复二极管的特性

• 反向恢复时间 (trr): FRD的反向恢复时间通常在几十纳秒到几百纳秒之间，介于普通整流二极管（微秒级）和肖特基二极管（纳秒级）之间。虽然不如肖特基二极管快，但对于许多中高频应用来说已经足够。

• 正向压降 (VF): FRD的正向压降通常在0.8V至1.2V之间，高于肖特基二极管，但低于普通整流二极管。这意味着FRD的导通损耗会比肖特基二极管高。

• 反向电压额定值 (VR): FRD的反向电压额定值通常可以做到几百伏甚至上千伏，远高于肖特基二极管，这使得它们在高压应用中更具优势。

• 反向漏电流 (IR): FRD的反向漏电流通常比肖特基二极管小，在高温下也相对稳定，降低了热失控的风险。

2.2.2 常见的快恢复二极管型号

• FR系列： 例如FR104（1A, 400V）、FR304（3A, 400V）、FR604（6A, 400V）等。这些是通孔封装的快恢复二极管。如果电路对封装尺寸不敏感，且需要更高的反向电压，FR系列是可行的选择。例如，如果原电路中SS34的反向电压裕度不足，且对效率要求不是极致，FR304可以提供更高的电压耐受能力。

• HER系列 (High Efficiency Rectifier)： 例如HER104（1A, 400V）、HER304（3A, 400V）、HER504（5A, 400V）等。HER系列通常比FR系列具有更快的恢复速度和更低的正向压降，因此被称为“高效率整流器”。它们也是通孔封装。

• UF系列 (Ultra Fast Rectifier)： 例如UF4004（1A, 400V）、UF5404（3A, 400V）、UF5408（3A, 1000V）等。UF系列是超快恢复二极管，其反向恢复时间比HER系列更短，接近肖特基二极管的水平。它们同样是通孔封装。

• SMD封装的快恢复二极管： 许多制造商也提供SMA、SMB、SMC封装的快恢复二极管，例如RS1M（1A, 1000V）、RS3M（3A, 1000V）、RS5M（5A, 1000V）等。这些SMD封装的快恢复二极管在尺寸上与SS34兼容，但在正向压降和反向恢复时间上与肖特基二极管仍有差距。

2.2.3 快恢复二极管的适用场景

• 中高频整流： 在开关电源的输出整流电路中，如果反向电压较高（例如超过100V），或者对反向漏电流有严格要求，快恢复二极管是比肖特基二极管更合适的选择。

• 感性负载续流： 在电机驱动、继电器线圈等感性负载的续流电路中，FRD能够快速关断，有效保护开关器件。

• 高压应用： 在需要承受数百伏甚至更高反向电压的电路中，FRD是首选。

2.3 超快恢复二极管 (UFRD)：极致速度

超快恢复二极管（Ultra Fast Recovery Diode, UFRD）是快恢复二极管的进一步优化版本，具有更快的反向恢复时间，通常在几十纳秒以内，非常接近肖特基二极管的水平。

2.3.1 超快恢复二极管的特性与型号

• 反向恢复时间 (trr): 极短，通常小于50ns，有些甚至在20ns以下。

• 正向压降 (VF): 略高于肖特基二极管，但低于普通快恢复二极管，通常在0.7V至1.0V之间。

• 反向电压额定值 (VR): 同样可以做到几百伏甚至上千伏。

• 反向漏电流 (IR): 相对较小，且对温度的敏感性低于肖特基二极管。

• 常见型号：

• MUR系列 (Motorola Ultra Fast Rectifier)： 例如MUR120（1A, 200V）、MUR320（3A, 200V）、MUR860（8A, 600V）等。MUR系列是经典的超快恢复二极管，广泛应用于高频开关电源和逆变器中。

• SF系列 (Super Fast Rectifier)： 例如SF14（1A, 200V）、SF34（3A, 200V）、SF54（5A, 200V）等。SF系列也提供极快的恢复速度。

• RUR系列 (Rectifier Ultra Fast Recovery)： 许多制造商也有自己的超快恢复二极管系列。

2.3.2 超快恢复二极管的适用场景

• 高频开关电源： 在要求极高效率和极低开关损耗的高频开关电源中，UFRD是理想的选择，例如PFC（功率因数校正）电路的升压二极管。

• 高频逆变器： 在变频器、感应加热等高频逆变应用中，UFRD能够有效减少开关损耗。

• 高压、高频续流： 在高压、高频的感性负载续流电路中，UFRD能够提供快速且可靠的保护。

2.4 其他不适合作为SS34直接替代的二极管

为了完整性，这里也简要提及一些通常不适合作为SS34直接替代的二极管类型，以避免误用。

• 普通整流二极管 (Standard Rectifier Diode)： 例如1N400x系列（1N4001-1N4007）。这类二极管的反向恢复时间非常长（微秒级），正向压降也较高（0.7V-1.2V）。它们只适用于低频（50/60Hz）的工频整流，完全不适合SS34所应用的开关电源、DC-DC转换等高频场景。如果用它们替代SS34，会导致严重的开关损耗、发热、效率低下，甚至可能导致电路无法正常工作。

• 稳压二极管 (Zener Diode)： 稳压二极管的主要功能是利用其反向击穿特性来稳定电压，而不是用于整流或开关。虽然它们在电路中扮演重要角色，但不能直接替代SS34的整流或续流功能。

• 瞬态电压抑制二极管 (TVS Diode)： TVS二极管主要用于吸收瞬态高能量脉冲，保护电路免受过电压的损害。它们是保护器件，不具备整流或开关能力，也不能替代SS34。

• 发光二极管 (LED)： LED是用于发光的二极管，其正向压降、电流特性和反向特性都与整流二极管完全不同，无法替代SS34。

第三章：SS34替代品选型指南与考量因素

选择SS34的合适替代品并非简单地找一个“看起来差不多”的型号。这是一个需要综合考虑多方面因素的系统性决策过程。

3.1 核心参数匹配与裕度

3.1.1 反向电压 (VR 或 VRRM)

• 首要考虑： 替代二极管的额定反向电压必须严格大于电路中可能出现的最高反向电压峰值。

• 安全裕度： 建议至少留出20%至50%的安全裕度。例如，如果电路中最高反向电压峰值为30V，那么40V的SS34是足够的，但选择60V或80V的肖特基二极管（如SS36, SS38, SS310）会提供更高的可靠性，尤其是在存在感性负载和开关瞬态尖峰的电路中。

3.1.2 平均正向电流 (IF 或 IFAV)

• 实际电流： 替代二极管的额定平均正向电流必须大于或等于电路中流经二极管的实际最大平均电流。

• 峰值电流： 对于开关应用，还需要考虑峰值电流（I_{FSM}$或$I_{FPM}），确保二极管能够承受短时间的电流冲击。

• 降额曲线： 务必查阅数据手册中的电流降额曲线。在高温环境下，二极管的实际可用电流会降低。如果电路工作在高温环境，或者散热条件不佳，需要选择更高额定电流的二极管。例如，如果SS34在3A电流下工作时发热严重，可以考虑使用5A的SS54或SMC封装的3A肖特基二极管，以获得更大的电流裕度和更好的散热。

3.1.3 正向压降 (VF)

• 效率考量： 如果效率是关键指标，应优先选择正向压降更低的替代品。例如，在低压大电流（如5V/3A）的整流电路中，0.1V的正向压降差异会导致0.3W的功率损耗差异，这对于便携式设备或对能效有严格要求的应用来说是显著的。

• 热量产生： 较低的VF意味着更少的热量产生，从而降低了对散热的要求，提高了系统的可靠性。

3.1.4 反向恢复时间 (trr)

• 频率匹配： 替代二极管的反向恢复时间必须足够短以适应电路的开关频率。

• 高频应用： 对于高频（数十kHz到MHz）开关应用，肖特基二极管或超快恢复二极管是唯一选择。如果原电路使用SS34，通常意味着对开关速度有较高要求，因此替代品也必须具备快速恢复能力。

• EMI考量： 较长的$t_{rr}$会导致较大的反向恢复电流尖峰，产生电磁干扰（EMI）。选择更快的二极管有助于降低EMI。

3.2 封装与散热

3.2.1 封装兼容性

• 直接替换： 最理想的情况是找到与SS34（SMA封装）引脚兼容、尺寸相同的替代品。这样无需修改PCB布局。

• 升级封装： 如果原电路存在散热问题，或者需要更大的电流裕度，可以考虑升级到SMB或SMC封装。但这需要检查PCB是否有足够的空间来容纳更大的封装，并且焊盘尺寸是否兼容。如果需要从SMD改为通孔封装，则必须重新设计PCB。

3.2.2 热管理

• 结温 (TJ)： 二极管的结温是其可靠性的关键指标。所有功率损耗都会转化为热量，使结温升高。替代二极管的最大结温必须高于实际工作中的最高结温。

• 热阻 (RthJA 或 RthJC): 数据手册会提供结到环境（Junction-to-Ambient）热阻或结到外壳（Junction-to-Case）热阻。这些参数用于计算在给定功耗下结温的升高。封装越大，通常热阻越小，散热能力越好。

• 散热设计： 在PCB设计中，通过增加与二极管焊盘相连的铜箔面积，可以有效利用PCB作为散热片。对于大电流应用，可能需要多层PCB或专门的散热器。在选择替代品时，如果新二极管的功耗与SS34相似或更高，则需要确保散热条件能够满足其要求。

3.3 成本与可用性

3.3.1 价格因素

• 性能与价格： 通常，性能越优异（如更低VF、更快trr、更高VR）的二极管价格也越高。在满足性能要求的前提下，选择性价比最高的替代品。

• 批量采购： 批量采购时，不同型号和品牌的二极管价格差异可能很大。

3.3.2 供应链与可获得性

• 多源供应： 优先选择有多个制造商生产的通用型号，以降低供应链风险。

• 库存情况： 在进行替代选型时，需要考虑供应商的库存情况和交货周期，尤其是在紧急情况下。

3.4 应用场景的特定考量

3.4.1 开关电源整流

• 输出整流： 在DC-DC转换器（如降压、升压、升降压）的输出整流部分，效率至关重要，因此肖特基二极管是首选。如果SS34的反向电压（40V）足够，那么可以选择相同或更高电流等级的肖特基二极管（如SS54、MBRS340等）。如果反向电压超过40V，则需要选择更高反向电压的肖特基二极管（如SS36、SS310），或者考虑超快恢复二极管（如MUR系列、SF系列）。

• 续流二极管： 在降压转换器中作为续流二极管，其快速恢复特性和低正向压降同样重要。

3.4.2 反向保护

• 输入反接保护： 在电源输入端作为反向保护二极管，防止电源反接损坏电路。此时，正向压降越低越好，以减少压降和功耗。肖特基二极管是理想选择。电流额定值应大于电路的最大输入电流。

• 负载反向保护： 保护敏感负载免受反向电压或电流的损害。

3.4.3 续流应用

• 感性负载续流： 在继电器、电机线圈、电磁阀等感性负载并联的续流二极管，其主要作用是提供一个电流通路，耗散感性负载在断开时产生的反向电动势，保护开关器件。此时，二极管需要能够承受感性负载产生的瞬态高压，并具有快速恢复能力。肖特基二极管或快恢复/超快恢复二极管均可。

3.4.4 高频应用

• 高频开关： 在高频逆变器、高频DC-DC转换器等应用中，二极管的开关速度是核心。肖特基二极管和超快恢复二极管是唯一合适的选择。

3.5 制造商与品牌

全球有众多知名的二极管制造商，它们的产品质量和性能各有侧重。在选择替代品时，可以优先考虑以下一些主流品牌：

• Vishay（威世）： 肖特基二极管、快恢复二极管等产品线非常齐全，品质可靠。

• ON Semiconductor（安森美）： 提供广泛的肖特基二极管和整流器产品。

• Diodes Incorporated（德州仪器）： 专注于二极管、整流器等分立器件，产品线丰富。

• STMicroelectronics（意法半导体）： 提供高性能的肖特基二极管和快恢复二极管。

• Nexperia（安世半导体）： 专注于分立器件、逻辑器件和MOSFET，二极管产品线也很强大。

• Infineon（英飞凌）： 在功率半导体领域有很强的实力，提供高性能的肖特基二极管和SiC二极管。

• ROHM（罗姆）： 日本知名半导体公司，提供高品质的二极管产品。

• Littelfuse（力特）： 除了保险丝，也提供肖特基二极管和TVS二极管等产品。

• 台湾系厂商（如台湾半导体TSC、强茂Panjit、达尔Diodes Inc.等）： 提供性价比较高的二极管产品，在消费电子领域应用广泛。

在选择替代品时，建议查阅多个制造商的数据手册，进行详细的参数对比。

第四章：替代过程中的潜在问题与测试验证

即使选定了看似完美的替代品，在实际应用中仍可能遇到一些意想不到的问题。因此，充分的测试和验证是必不可少的环节。

4.1 潜在问题

4.1.1 过热问题

• 原因： 替代二极管的正向压降略高、反向漏电流过大、电流裕度不足、散热设计不当或环境温度过高。

• 表现： 二极管表面温度过高，可能导致性能下降、寿命缩短甚至热击穿。

• 解决方案： 重新评估电流和功耗，选择更低VF或更大电流额定值的二极管；优化PCB散热设计，增加铜箔面积；在必要时增加外部散热器；检查实际工作环境温度。

4.1.2 效率下降

• 原因： 替代二极管的正向压降高于SS34。

• 表现： 电源转换效率降低，系统发热量增加。

• 解决方案： 优先选择正向压降与SS34相当或更低的肖特基二极管。

4.1.3 电路不稳定或噪声增加

• 原因： 替代二极管的反向恢复时间过长，导致开关瞬间产生较大的反向恢复电流尖峰，引起振荡或EMI。或者结电容过大，影响高频特性。

• 表现： 输出纹波增加、开关波形畸变、电磁干扰（EMI）超标。

• 解决方案： 确保替代二极管的反向恢复时间与SS34相当或更短，尤其是在高频应用中。检查结电容是否过大。可能需要调整或增加缓冲电路（Snubber Circuit）来抑制开关尖峰。

4.1.4 电压击穿

• 原因： 替代二极管的反向电压额定值不足以承受电路中的瞬态电压尖峰。

• 表现： 二极管永久性损坏。

• 解决方案： 重新评估电路中的最高反向电压峰值，并留出足够的安全裕度。在必要时增加TVS二极管或其他过压保护电路。

4.1.5 封装不兼容

• 原因： 替代二极管的封装尺寸、引脚布局与原SS34不匹配。

• 表现： 无法安装到现有PCB上。

• 解决方案： 仔细核对数据手册中的封装尺寸图，确保兼容性。如果需要升级封装，则必须修改PCB布局。

4.2 测试与验证

在确定替代品后，进行充分的测试和验证是确保其在实际电路中稳定可靠工作的关键步骤。

4.2.1 静态参数测试

• 正向压降测试： 在实际工作电流下，测量替代二极管的正向压降，与数据手册和SS34的典型值进行比较，评估其对效率的影响。

• 反向漏电流测试： 在最高反向电压和最高工作温度下，测量反向漏电流，确保其在可接受范围内。

• 结温测量： 在电路满载工作一段时间后，使用红外测温仪或热电偶测量二极管表面的温度，并估算结温，确保其低于最大额定结温。

4.2.2 动态性能测试

• 开关波形观察： 使用示波器观察二极管在开关瞬间的电压和电流波形，特别是反向恢复过程。检查是否存在过大的电压尖峰、电流尖峰或振荡。

• 效率测试： 测量整个电源或模块的输入输出功率，计算转换效率，与使用SS34时的效率进行比较。

• EMI测试： 如果可能，进行电磁兼容性（EMC）测试，检查替代二极管是否导致EMI超标。

• 瞬态响应测试： 对电路施加瞬态负载变化，观察二极管的响应，确保其能够稳定工作。

4.2.3 长期可靠性测试

• 高温老化测试： 在最高工作温度下，让电路长时间运行，观察二极管的性能是否发生漂移或失效。

• 循环负载测试： 模拟实际应用中的负载变化，对二极管进行长时间的循环测试，评估其疲劳寿命。

• 极端条件测试： 在最低和最高工作温度下进行功能测试，确保二极管在各种环境条件下都能正常工作。

通过以上详尽的测试和验证，可以最大限度地降低替代二极管引入的风险，确保电路的稳定性和可靠性。

第五章：未来发展趋势与新型二极管技术

随着电力电子技术的不断发展，新型半导体材料和器件的出现为二极管的性能提升提供了新的可能性，这些技术也可能成为未来SS34等硅基二极管的更优替代方案。

5.1 碳化硅 (SiC) 肖特基二极管

碳化硅（Silicon Carbide, SiC）是一种宽禁带半导体材料，与传统的硅（Si）材料相比，SiC具有更高的禁带宽度、更高的热导率、更高的击穿电场和更高的电子饱和漂移速率。这些优异的物理特性使得SiC肖特基二极管在高性能电源应用中展现出巨大的潜力。

• 超低正向压降： SiC肖特基二极管的正向压降可以做到比硅基肖特基二极管更低，尤其是在高电流密度下，这进一步提高了效率。

• 极快的开关速度： SiC肖特基二极管几乎没有反向恢复电流和反向恢复时间，其开关速度比硅基肖特基二极管快得多，非常适合兆赫兹（MHz）级别的超高频应用。

• 高反向电压： SiC肖特基二极管可以轻松实现数百伏甚至数千伏的反向电压额定值，弥补了硅基肖特基二极管在高压应用中的不足。

• 高温工作能力： SiC材料具有优异的耐高温特性，SiC肖特基二极管可以在更高的结温下工作（例如175°C甚至200°C），这简化了散热设计，并提高了系统在恶劣环境下的可靠性。

• 低反向漏电流： 相较于硅基肖特基二极管，SiC肖特基二极管在同等电压和温度下通常具有更低的反向漏电流，减少了待机功耗。

尽管SiC肖特基二极管在性能上具有显著优势，但目前其成本相对较高，且封装技术仍在不断发展中。然而，随着技术的成熟和生产规模的扩大，SiC二极管的价格将逐渐下降，未来有望在更多领域替代传统的硅基二极管，包括SS34所应用的电源管理和高频整流领域。

5.2 氮化镓 (GaN) 器件

氮化镓（Gallium Nitride, GaN）是另一种新兴的宽禁带半导体材料，主要用于制造高电子迁移率晶体管（HEMT），但GaN二极管也正在发展中。GaN器件同样具有高开关速度、高效率和高功率密度的潜力。

• 高开关频率： GaN器件的开关速度可以达到极高水平，支持更高的开关频率，从而减小无源元件（如电感、电容）的尺寸，实现更高的功率密度。

• 低损耗： GaN器件具有低导通电阻和低开关损耗，有助于提高系统效率。

• 高温性能： GaN器件同样具有良好的高温工作能力。

目前，GaN主要以功率晶体管（FET）的形式出现，用于开关电源、逆变器等领域。虽然纯粹的GaN二极管应用相对较少，但其作为功率开关器件的固有二极管特性（体二极管或肖特基势垒二极管）也展现出优异的性能。未来，随着GaN技术的进一步成熟，可能会出现更多专门的GaN二极管产品，为SS34的替代提供更多选择。

5.3 集成化与模块化

除了单一分立二极管的替代，未来的趋势也包括将二极管与其他功率器件（如MOSFET、IGBT）集成到单个模块中，或者开发更智能的功率模块。这种集成化方案可以优化寄生参数，提高系统效率和功率密度，并简化设计。例如，同步整流技术就是利用MOSFET的低导通电阻来替代二极管，进一步降低了整流损耗，尤其是在低压大电流应用中。虽然这并非直接的二极管替代，但它提供了另一种实现相同功能且效率更高的方式。

第六章：总结与展望

SS34二极管作为一款经典的3A、40V肖特基二极管，因其优异的性能和广泛的应用而备受青睐。然而，在面对供应链挑战、成本压力、性能优化需求或特定应用场景时，寻找合适的替代品成为了工程师们必须面对的问题。

本文从SS34二极管的详细参数入手，深入剖析了最大反向电压、平均正向电流、正向压降、反向恢复时间、反向漏电流、结电容以及封装类型等关键指标，强调了它们在选型过程中的重要性。随后，我们详细介绍了肖特基二极管、快恢复二极管和超快恢复二极管这三大类可作为SS34替代的二极管，并列举了各自的典型型号、特性、优势与劣势，以及适用的应用场景。肖特基二极管是SS34最直接的替代，提供相似或更优的低压降和快速开关特性；快恢复和超快恢复二极管则在需要更高反向电压或对反向漏电流有严格要求的应用中展现出优势。

在替代品选型指南中，我们强调了核心参数的匹配与裕度、封装与散热的考量、成本与可用性的权衡，以及针对不同应用场景的特定需求分析。选择合适的替代品并非简单的参数匹配，而是需要综合考虑电路的实际工作条件、性能目标、成本预算和供应链稳定性。

最后，我们探讨了替代过程中可能遇到的潜在问题，如过热、效率下降、噪声增加和电压击穿等，并提供了详细的测试与验证方法，包括静态参数测试、动态性能测试和长期可靠性测试，以确保替代二极管在实际电路中的稳定可靠运行。展望未来，碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料的崛起，以及功率器件的集成化与模块化趋势，将为二极管技术带来革命性的变革，提供更高效、更高功率密度、更高可靠性的解决方案，这些都将成为SS34未来更高级的替代选项。

总之，SS34二极管的替代品选择是一个需要细致分析和全面考量的过程。通过深入理解二极管的各项参数、各类二极管的特点以及应用场景的具体需求，并结合充分的测试验证，工程师们可以为电路找到最适合的替代方案，确保产品的性能、可靠性和成本效益。
