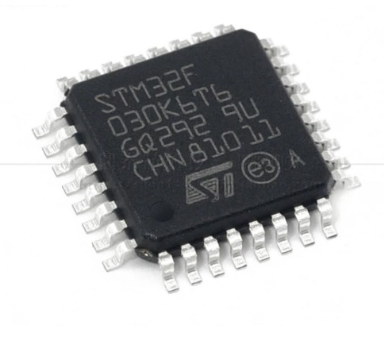

STM32F030K6T6是一款基于ARM Cortex-M0内核的超值型微控制器，由意法半导体（STMicroelectronics）生产。它在尺寸、功耗和性能之间取得了良好的平衡，非常适合各种成本敏感型应用，例如消费电子、工业控制、物联网设备和小型家电。要深入了解STM32F030K6T6的引脚图及其功能，我们需要从其物理特性、电气特性、时钟系统、存储器、外设接口等多个维度进行详细剖析。

STM32F030K6T6概述

STM32F030K6T6是STM32F0系列中的一员，该系列微控制器以其高集成度、低功耗和丰富的外设集而著称。STM32F030K6T6的具体型号“K6T6”提供了关键信息：“K”表示封装类型（LQFP32），“6”表示闪存容量（32KB），“T”表示温度范围（-40°C至85°C），“6”表示封装批次或版本。这款MCU集成了高性能的Cortex-M0 32位RISC内核，最高工作频率可达48MHz。它内部集成了高速嵌入式存储器（闪存和SRAM）以及各种增强型外设和连接到两条APB总线的I/O。

这款微控制器以其紧凑的LQFP32封装形式提供，这意味着它拥有32个引脚，这对于空间受限的应用来说是一个显著优势。尽管引脚数量有限，STM32F030K6T6依然提供了令人印象深刻的功能集，这得益于其高度复用的引脚设计。每个引脚通常可以配置为通用输入/输出（GPIO），并承载一个或多个备用功能，如模拟输入、定时器通道、通信接口（SPI、I2C、USART）等。这种灵活性使得开发者能够在满足应用需求的同时，最大限度地利用有限的引脚资源。

STM32F030K6T6引脚图详解

理解STM32F030K6T6的引脚图是开发过程中的基石。LQFP32封装的引脚通常按照逆时针顺序从引脚1开始编号。以下是其主要引脚及其功能分组的详细介绍：

电源和接地引脚

电源和接地引脚是微控制器正常工作的基础，它们确保了芯片的稳定供电。

• VDD (引脚 1, 10, 24): 这是数字电路的供电引脚，通常连接到3.3V或其兼容电压。STM32F030K6T6的工作电压范围较宽，通常在2.4V到3.6V之间，但最常见且推荐的是3.3V。正确的供电电压对于芯片的稳定运行至关重要。多个VDD引脚的设计有助于在芯片内部更好地分配电源，减少电源噪声，并提高整体系统的稳定性。

• VSS (引脚 2, 11, 25): 这是数字电路的接地引脚，通常连接到系统的地。与VDD类似，多个VSS引脚的存在也有助于提供更稳定的接地参考，减少地线阻抗带来的电压降和噪声干扰，确保信号的完整性。在设计PCB时，应确保这些接地引脚有足够的铜箔面积以提供低阻抗的接地路径。

• VDDA (引脚 3): 这是模拟电路的供电引脚，专用于ADC（模数转换器）和其他模拟外设。为了获得更精确的模拟转换结果，VDDA通常需要连接到一个与数字VDD相同电压的独立电源轨，并通过一个低通滤波器（如RC滤波器）进行去耦，以最大限度地降低来自数字部分的噪声干扰。干净的模拟电源是实现高精度ADC性能的关键。

• VSSA (引脚 4): 这是模拟电路的接地引脚，专用于ADC和其他模拟外设的接地参考。与VDDA配对使用，VSSA也应与数字地隔离或通过适当的方式连接，以防止数字噪声污染模拟参考。通常，VSSA会直接连接到系统的公共地，但为了最佳的模拟性能，建议在PCB布局时将模拟地和数字地进行适当的隔离或单点接地处理。

复位和启动模式引脚

这些引脚用于控制微控制器的复位和启动行为，是调试和烧录程序的重要接口。

• NRST (引脚 5): 这是外部复位输入引脚。当该引脚被拉低时，微控制器将执行硬件复位操作，所有内部寄存器将恢复到其默认状态，程序计数器指向复位向量。在正常操作中，通常会连接一个上拉电阻和一个外部电容到地，以提供一个稳定的上电复位延时，确保系统在上电时能够可靠地启动。这个引脚也可以通过编程配置为GPIO功能，但在大多数情况下，它用于复位功能。

• BOOT0 (引脚 8): 这是启动模式选择引脚。在微控制器复位后，CPU会检查BOOT0引脚的状态以及闪存中特定地址的值来决定从何处启动。

• BOOT0 = 0 (下拉): 通常从主闪存（Flash Memory）启动，这是程序运行的默认模式。

• BOOT0 = 1 (上拉): 可以选择从系统存储器（System Memory，即内置的bootloader）或SRAM启动。系统存储器模式常用于通过USART、SPI或I2C接口进行固件升级（ISP）。SRAM启动则用于调试或临时运行程序，而不写入闪存。通过配置这个引脚，开发者可以选择不同的启动源，以满足生产烧录、固件升级或调试的需求。

时钟引脚

时钟是微控制器的“心跳”，为所有内部操作提供时间基准。

• PC13-OSC32_IN (引脚 9): 这是32.768kHz低速外部晶体振荡器的输入引脚。通常用于实时时钟（RTC）和看门狗定时器，因为它提供了高精度的计时能力，且功耗极低。如果不需要低速外部晶体，此引脚可以作为通用GPIO（PC13）使用。

• PC14-OSC32_OUT (引脚 12): 这是32.768kHz低速外部晶体振荡器的输出引脚。与OSC32_IN配合，构成晶体振荡电路。同样，如果不需要低速外部晶体，此引脚可以作为通用GPIO（PC14）使用。

• PF0-OSC_IN (引脚 6): 这是高速外部晶体振荡器（HSE）的输入引脚，通常连接一个4MHz至32MHz的外部晶体或外部时钟源。HSE是MCU主时钟源的重要选择，可以提供更高的时钟精度和稳定性，并通过PLL（锁相环）倍频到48MHz，作为CPU和外设的主要时钟。如果不需要HSE，此引脚可以作为通用GPIO（PF0）使用。

• PF1-OSC_OUT (引脚 7): 这是高速外部晶体振荡器（HSE）的输出引脚，与OSC_IN配合，构成晶体振荡电路。同样，如果不需要HSE，此引脚可以作为通用GPIO（PF1）使用。

SWD调试引脚

SWD（Serial Wire Debug）是ARM处理器常用的一种调试接口，只需要两个引脚即可实现调试功能。

• PA13-SWDIO (引脚 28): 这是串行线调试数据输入/输出引脚。通过这个引脚，调试器可以与微控制器进行数据交换，包括读写寄存器、内存和闪存等。

• PA14-SWCLK (引脚 29): 这是串行线调试时钟引脚。调试器通过提供时钟信号来同步SWDIO上的数据传输。这两个引脚是开发和调试STM32微控制器必不可少的接口。

通用输入/输出（GPIO）引脚

STM32F030K6T6的大部分引脚都可以作为GPIO使用，这意味着它们可以被配置为数字输入、数字输出、模拟输入或备用功能。每个GPIO引脚通常具有以下特性：

• PA0 - PA12 (引脚 13-23, 26, 27): 构成GPIOA端口。这些引脚是多功能的，可以作为普通数字I/O，也可以复用为各种外设功能，如ADC输入、定时器通道、USART、SPI、I2C等。

• PB0 - PB1 (引脚 30, 31): 构成GPIOB端口。与GPIOA类似，这些引脚也具有多功能性，可以作为普通数字I/O，也可以复用为各种外设功能。

• PC0 - PC15 (引脚 9, 12): 构成GPIOC端口。尽管LQFP32封装的引脚数量有限，但PC13和PC14作为OSC32_IN/OUT引脚，在不使用外部低速晶振时，也可以作为GPIO使用。

• PF0 - PF1 (引脚 6, 7): 构成GPIOF端口。这两个引脚作为OSC_IN/OUT引脚，在不使用外部高速晶振时，也可以作为GPIO使用。

每个GPIO引脚都可以独立配置其工作模式：

• 输入模式:

• 浮空输入 (Floating Input): 适合连接外部高阻抗信号源。

• 上拉输入 (Pull-up Input): 在没有外部信号输入时，引脚默认保持高电平。

• 下拉输入 (Pull-down Input): 在没有外部信号输入时，引脚默认保持低电平。

• 模拟输入 (Analog Input): 用于连接模拟信号源到ADC。

• 输出模式:

• 推挽输出 (Push-pull Output): 高速开关输出，适用于驱动LED、蜂鸣器等。

• 开漏输出 (Open-drain Output): 需要外部上拉电阻，适用于I2C总线等。

• 输出速度 (Output Speed): 可以配置为低速、中速、高速，以平衡功耗和信号完整性。

• 复用功能模式 (Alternate Function Mode):

• GPIO引脚可以被配置为作为特定外设的引脚，例如UART的发送/接收引脚、SPI的数据/时钟引脚、I2C的数据/时钟引脚、定时器的PWM输出或输入捕获引脚等。这种复用能力是STM32微控制器高效利用引脚资源的关键。在配置复用功能时，需要查阅数据手册中的引脚复用表，以确定哪个引脚可以作为哪个外设的功能。

STM32F030K6T6主要功能模块

除了引脚本身的功能，STM32F030K6T6内部集成了丰富的功能模块，这些模块通过其引脚与外部世界交互，共同实现复杂的嵌入式系统功能。

核心处理器

• ARM Cortex-M0: 32位RISC处理器，最高主频48MHz。Cortex-M0是ARM公司专为低功耗、成本敏感型应用设计的内核，它具有指令集精简、中断处理效率高、功耗低的特点。尽管是入门级内核，但其性能足以应对绝大多数小型嵌入式系统的计算需求。它支持嵌套向量中断控制器（NVIC），能够高效处理多个中断源。

存储器

• 闪存（Flash Memory）: 32KB。用于存储程序代码、常量数据和用户配置。闪存是非易失性存储器，即使断电数据也不会丢失。STM32F030K6T6的闪存支持在系统编程（ISP）和在应用编程（IAP），方便固件更新。

• SRAM（Static Random Access Memory）: 4KB。用于存储程序运行时的数据、栈和堆。SRAM是挥发性存储器，断电后数据会丢失，但其读写速度极快，是CPU访问数据的主要区域。

时钟系统

STM32F030K6T6拥有灵活的时钟系统，支持多种时钟源以满足不同应用的需求：

• 高速外部时钟（HSE）: 可选的外部晶体振荡器或外部时钟源，范围4MHz至32MHz。提供高精度的时钟源，常用于需要精确计时的应用。

• 高速内部时钟（HSI）: 8MHz RC振荡器，出厂时经过校准。作为内部默认时钟源，无需外部元件，适用于对时钟精度要求不高的应用。

• 低速外部时钟（LSE）: 可选的32.768kHz外部晶体振荡器。专用于RTC和低功耗模式下的计时。

• 低速内部时钟（LSI）: 40kHz RC振荡器。用于独立看门狗（IWDG）和RTC的时钟源，在低功耗模式下仍能工作。

• PLL（锁相环）: 可以将HSI、HSE或HSE/2倍频，生成最高48MHz的系统时钟。PLL是实现高性能的关键，它允许微控制器在不同应用场景下选择最合适的时钟频率。

电源管理

• 多种低功耗模式:

• 睡眠模式 (Sleep mode): 只有CPU停止运行，所有外设和SRAM保持工作。

• 停止模式 (Stop mode): 内部1.8V稳压器停止工作，所有时钟停止，但SRAM和寄存器内容保持。

• 待机模式 (Standby mode): 1.8V稳压器断电，所有时钟和SRAM内容丢失。这是最低功耗模式，唤醒后需要重新启动。

• 上电复位/掉电复位（POR/PDR）: 内部电路监测电源电压，确保在电压不稳时进行复位，提高系统稳定性。

• 可编程电压检测器（PVD）: 允许用户设置一个电压阈值，当电源电压低于该阈值时产生中断，用于提前预警或采取保护措施。

模数转换器（ADC）

• 12位ADC: 1个，最高转换速率1.0 Msps（兆采样每秒）。具有多达10个外部通道。ADC可以将模拟信号转换为数字信号，是连接传感器和外部模拟器件的关键接口。支持单次转换、连续转换、扫描模式和中断/DMA传输。

定时器

STM32F030K6T6集成了多种定时器，用于实现精确的时间测量、PWM输出、输入捕获和事件计数。

• 高级控制定时器 (TIM1): 1个，16位，具有多达6个PWM输出、死区控制和互补输出。适用于复杂的电机控制和电源管理应用。

• 通用定时器 (TIM3, TIM14, TIM16, TIM17):

• TIM3: 1个，16位，具有4个独立通道，可用于PWM生成、输入捕获、输出比较和事件计数。

• TIM14, TIM16, TIM17: 3个，16位，各自具有1个独立通道，功能与TIM3类似，适用于简单的定时或PWM控制。

• 基本定时器 (TIM6): 1个，16位，主要用于作为DAC触发器或生成简单的时间基准。

• 独立看门狗（IWDG）: 基于LSI时钟的独立计数器。用于监测程序运行是否正常，防止程序跑飞。

• 窗口看门狗（WWDG）: 基于APB时钟的计数器。提供更精确的窗口机制，只有在特定时间窗口内刷新看门狗才有效，进一步增强了程序的鲁棒性。

• SysTick定时器: 24位递减计数器，集成在Cortex-M0内核中。通常用于操作系统的心跳节拍或简单的延时功能。

通信接口

• USART（通用同步异步收发器）: 2个（USART1, USART2）。支持全双工异步通信、同步主/从SPI、LIN、IrDA和多机通信模式。USART是常用的串行通信接口，用于与PC、其他微控制器或串行设备进行通信。USART1可支持最高6Mbit/s的波特率。

• SPI（串行外设接口）: 1个。支持全双工、主/从模式，8位或16位帧。SPI是一种高速同步串行通信协议，常用于连接传感器、EEPROM、LCD等外部设备。

• I2C（集成电路间总线）: 1个。支持主/从模式，标准模式（100kHz）、快速模式（400kHz）和快速模式Plus（1MHz），支持SMBus和PMBus。I2C是一种两线式串行总线，广泛应用于连接EEPROM、实时时钟、传感器等低速外设。

• CEC（消费电子控制）: 1个。用于HDMI设备的控制。

DMA（直接存储器访问）

• 5通道DMA控制器: 支持外设到存储器、存储器到外设、存储器到存储器的数据传输，无需CPU干预。DMA可以显著提高数据传输效率，尤其是在处理大量数据时，可以释放CPU去执行其他任务，从而提高系统整体性能。例如，ADC转换结果可以通过DMA直接传输到SRAM，而无需CPU轮询。

CRC计算单元

• CRC（循环冗余校验）计算单元: 硬件支持CRC-32计算。用于数据完整性校验，例如在通信协议或存储数据时。硬件CRC单元比软件实现更快、效率更高。

串行调试

• SWD（串行线调试）接口: 提供方便的调试和编程功能。如前所述，通过PA13和PA14两个引脚即可实现全功能的调试，包括程序下载、单步调试、断点设置、寄存器和内存查看等。

STM32F030K6T6引脚功能与应用场景

深入理解STM32F030K6T6的引脚功能，并结合其内部模块，可以帮助我们更好地规划和设计嵌入式系统。以下是一些具体的引脚功能和典型应用场景的结合：

GPIO引脚的多样化应用

几乎所有的STM32F030K6T6的引脚都可以配置为GPIO，这为开发者提供了极大的灵活性。

• 数字输入/输出:

• 按键检测: 将GPIO配置为上拉输入模式，连接按键到地，通过检测引脚电平变化来判断按键是否按下。例如，PA0可以连接一个用户按键。

• LED控制: 将GPIO配置为推挽输出模式，连接LED到GPIO引脚和地（或电源），通过高低电平控制LED的亮灭。例如，PA5可以连接一个状态指示LED。

• 继电器驱动: 通过GPIO控制一个驱动电路，进而控制继电器的吸合与断开，实现对高压或大电流设备的开关控制。

• I/O扩展: 在引脚数量不足时，可以通过SPI或I2C接口扩展GPIO芯片，利用少量的MCU引脚控制更多的I/O。

• 模拟输入:

• 传感器数据采集: 将热敏电阻、光敏电阻、电位器等模拟传感器的输出连接到ADC通道对应的GPIO引脚（例如PA0、PA1），通过ADC将模拟电压转换为数字值，从而获取环境温度、光照强度或用户输入。这在环境监测、智能家居等应用中非常常见。

• 备用功能（AF）:

• UART通信: 将PA2和PA3分别配置为USART2_TX和USART2_RX，用于与计算机或其他串行设备进行通信。这在调试输出、数据传输、物联网设备中与Wi-Fi/蓝牙模块通信时非常有用。

• SPI通信: 将PA4（NSS）、PA5（SCK）、PA6（MISO）、PA7（MOSI）配置为SPI1的相应功能，用于与SPI接口的传感器（如加速度计、陀螺仪）、Flash存储器或LCD显示屏进行高速数据交换。

• I2C通信: 将PB6（SCL）、PB7（SDA）配置为I2C1的相应功能，用于连接EEPROM、实时时钟芯片、环境传感器（如温度湿度传感器BME280）等。这种通信方式在需要连接多个低速外设时特别高效。

• PWM输出: 将某个GPIO引脚（如PA8，作为TIM1_CH1）配置为PWM输出模式，可以用于控制LED亮度、直流电机速度、伺服电机角度等。通过改变PWM的占空比，可以实现精细的模拟控制效果。

• 输入捕获: 将某个GPIO引脚（如PA9，作为TIM1_CH2）配置为输入捕获模式，可以用于测量外部脉冲的宽度、频率或周期，例如在编码器测速、超声波测距等应用中。

复位和启动模式的应用

• NRST引脚:

• 系统上电复位: 确保微控制器在上电时能稳定启动，通常连接RC复位电路。

• 外部按键复位: 将按键连接到NRST引脚，实现手动复位功能，方便调试和应急处理。

• 看门狗复位: 当内部看门狗定时器溢出时，会自动触发NRST引脚的复位，防止程序死循环。

• BOOT0引脚:

• 固件烧录: 在生产线上，可以通过拉高BOOT0引脚，使MCU进入System Memory模式，然后通过UART接口下载程序，省去了额外的SWD烧录器。

• 固件升级（OTA/ISP）: 在产品部署后，可以通过远程控制BOOT0引脚（如果硬件支持），进入ISP模式进行在线固件升级，这对于物联网设备来说是关键功能。

• 调试特定启动问题: 在开发阶段，可以通过手动设置BOOT0引脚来测试不同启动模式下的行为，帮助诊断启动相关问题。

时钟系统在功耗和精度中的平衡

• HSE（高速外部时钟）: 在对时钟精度和稳定性要求较高的应用中（如USB通信、精确计时、高性能计算），优先使用HSE，并通过PLL倍频至48MHz。例如，需要精确PWM输出的应用，HSE能提供更稳定的频率源。

• HSI（高速内部时钟）: 在成本敏感或对时钟精度要求不高的应用中，可以直接使用HSI作为系统时钟，无需外部晶振，节省成本和PCB空间。例如，简单的按键扫描、LED控制等。

• LSE（低速外部时钟）: 专用于需要精确实时时钟（RTC）的应用，如智能手表、数据记录器等。低功耗特性也使其在低功耗模式下维持时间戳的关键。

• LSI（低速内部时钟）: 主要用于独立看门狗，确保系统即使在主时钟失效时也能被复位。

电源管理在低功耗设计中的作用

STM32F030K6T6的多种低功耗模式对于电池供电的应用至关重要。

• 睡眠模式: CPU不工作，但外设和SRAM保持工作。适用于短暂的空闲期，例如等待某个中断事件发生。

• 停止模式: 功耗显著降低，适合长时间的空闲期，但唤醒时间相对较长。例如，当设备长时间没有用户操作时，进入停止模式，通过外部中断（如按键）唤醒。

• 待机模式: 最低功耗模式，适用于电池供电产品在长时间休眠时最大限度节省电量。唤醒后系统重新启动。例如，通过RTC定时唤醒、NRST引脚复位等方式唤醒。

通过合理配置电源管理单元和选择合适的低功耗模式，可以大大延长电池寿命，这在物联网传感器节点、无线遥控器等领域具有决定性意义。

ADC在数据采集中的核心地位

ADC是微控制器获取外部模拟世界信息的重要桥梁。

• 多通道采集: STM32F030K6T6的ADC支持多达10个外部通道，可以同时连接多个模拟传感器，如温度、湿度、光照、气体、压力等，实现多参数监测。

• DMA集成: 结合DMA控制器，ADC可以将转换结果直接传输到内存，无需CPU干预，大大提高了数据采集效率和吞吐量，尤其适用于高速数据采样应用，如音频处理（虽然STM32F030K6T6的ADC速率不适用于高保真音频，但对于一些低速采样还是足够）。

• 触发源灵活: ADC可以由定时器、外部中断等多种事件触发启动转换，实现精确的同步采样。

定时器在控制和测量中的关键作用

定时器是嵌入式系统中实现各种时间相关功能的基石。

• PWM控制: 通过配置定时器的PWM模式，可以精确控制LED亮度（如呼吸灯效果）、直流电机转速、风扇转速，或者生成方波信号用于蜂鸣器发声。

• 输入捕获: 利用定时器的输入捕获功能，可以精确测量外部信号的脉冲宽度、频率或周期。例如，测量超声波传感器回波的脉冲宽度来计算距离，或者测量编码器的脉冲来计算转速。

• 编码器接口: 某些定时器（如TIM1）支持编码器接口模式，可以直接解码增量式编码器的信号，用于电机位置或速度检测。

• 中断触发: 定时器溢出可以产生中断，用于实现周期性任务，如任务调度、数据采样、按键扫描等。

通信接口在互联互通中的必要性

现代嵌入式系统离不开与其他设备的通信。

• USART:

• 调试输出: 最常用的调试方式之一，通过串口将调试信息打印到PC终端。

• 模块通信: 与Wi-Fi模块（ESP8266/ESP32）、蓝牙模块、GPS模块、GSM/GPRS模块等进行数据交换，实现网络连接、无线通信或定位功能。

• 人机界面: 与串口屏、键盘等外设通信，实现简单的人机交互。

• SPI:

• Flash存储: 连接外部SPI Flash，扩展程序存储或数据存储空间。

• 传感器: 连接SPI接口的高速传感器，如IMU（惯性测量单元）、数字温度传感器等。

• 显示屏: 驱动SPI接口的LCD或OLED显示屏。

• I2C:

• EEPROM: 连接I2C EEPROM，用于存储用户配置、校准数据等非易失性信息。

• 实时时钟（RTC）: 连接外部RTC芯片，提供精确的时间戳。

• 环境传感器: 连接I2C接口的温湿度传感器、气压传感器、光照传感器等。

DMA在提升系统效率中的作用

DMA控制器是STM32F030K6T6提升系统效率的重要特性。

• ADC数据采集: 将ADC转换后的数据通过DMA直接传输到SRAM缓冲区，无需CPU干预，CPU可以同时处理其他任务，提高ADC采样率和系统响应速度。

• 通信数据传输: 在USART、SPI等通信接口中，可以配置DMA进行发送和接收，减轻CPU的负担。例如，发送大量数据时，CPU只需启动DMA传输，然后即可去执行其他任务，当传输完成时DMA会触发中断通知CPU。

• 存储器复制: 实现内存块的快速复制，例如将程序代码从闪存复制到SRAM以加速执行。

STM32F030K6T6开发注意事项

在实际开发过程中，除了了解引脚功能和内部模块，还需要注意一些关键事项，以确保系统的稳定性和可靠性。

电源设计

• 去耦电容: 在所有VDD/VSS和VDDA/VSSA引脚附近放置足量的陶瓷去耦电容（例如100nF），以滤除电源噪声，提供稳定的本地电源。VDDA/VSSA通常还需要额外的滤波，例如一个RC滤波器，以确保模拟电源的纯净。

• 电源完整性: PCB布局时，确保电源和地平面具有低阻抗，避免长而细的电源线，以减少电压降和噪声耦合。

• 复位电路: NRST引脚通常需要一个外部上拉电阻和一个电容连接到地，以提供可靠的上电复位。

时钟设计

• 晶振选择与布局: 如果使用外部晶振（HSE/LSE），应选择合适的晶振负载电容，并将其放置在尽可能靠近MCU引脚的位置，缩短走线，并用接地铜箔包围，以减少电磁干扰（EMI）。

• 时钟配置: 在程序初始化时，务必正确配置系统时钟源和倍频器，确保所有外设工作在正确的频率下。

GPIO配置

• 默认状态: 多数GPIO引脚在上电或复位后是浮空输入状态。在实际应用中，需要根据功能将其配置为输入（上拉/下拉）、输出（推挽/开漏）或备用功能。未使用的GPIO引脚应设置为模拟输入或下拉/上拉输出，以避免浮空输入可能导致的功耗增加或不稳定行为。

• 电流限制: 当GPIO配置为输出驱动LED等负载时，务必串联限流电阻，防止过流损坏LED或MCU引脚。

• 输入保护: 对于连接外部信号的GPIO，考虑是否需要ESD保护或过压保护电路。

调试接口

• SWD连接: 确保SWDIO和SWCLK引脚正确连接到调试器，并提供稳定的电源和地。在PCB设计时，为SWD接口预留调试头。

软件开发

• HAL库/LL库: STMicroelectronics提供了丰富的HAL（Hardware Abstraction Layer）库和LL（Low-Layer）库，极大地简化了STM32的开发。HAL库提供了高级抽象接口，易于使用；LL库则提供更底层、更精细的控制。开发者可以根据项目需求选择合适的库。

• 中断服务例程（ISR）: 编写高效且简洁的ISR，避免在ISR中执行耗时操作。

• DMA使用: 对于大数据量传输，优先考虑使用DMA，以降低CPU负载，提高系统效率。

• 错误处理: 在代码中加入适当的错误处理机制，如看门狗、断言、异常处理等，提高系统的鲁棒性。

低功耗设计

• 未使用外设关闭: 在不使用某个外设时，关闭其时钟，以降低功耗。

• 进入低功耗模式: 合理利用STM32的多种低功耗模式，在系统空闲时进入相应的低功耗状态，最大程度地节省电量。

• 中断唤醒: 配置适当的外部中断或内部事件来唤醒微控制器。

总结

STM32F030K6T6作为一款精简而强大的微控制器，在LQFP32的紧凑封装内集成了高性能的Cortex-M0内核、丰富的存储器、灵活的时钟系统、多种低功耗模式以及多样化的外设接口，使其成为成本敏感型和空间受限型应用的理想选择。

通过对其引脚图的详细解析，我们了解了每个引脚的功能，包括电源、接地、复位、启动模式、时钟、调试和至关重要的通用I/O引脚。这些引脚通过复用功能，能够承载多种外设的角色，如ADC、定时器、USART、SPI、I2C等。

深入剖析内部功能模块，我们看到了Cortex-M0内核的精简高效、闪存和SRAM的存储能力、多种时钟源的灵活性、先进的电源管理单元、高精度的ADC、多功能的定时器、以及丰富的通信接口和DMA控制器。这些模块协同工作，为开发者提供了构建复杂嵌入式系统所需的全部资源。

最后，我们探讨了在开发过程中需要注意的关键事项，包括电源设计、时钟布局、GPIO配置、调试接口、软件开发策略和低功耗设计技巧。掌握这些细节将有助于开发者充分发挥STM32F030K6T6的潜力，设计出稳定、高效、低功耗的产品。

STM32F030K6T6不仅仅是一个微控制器，它是一个包含完整生态系统的开发平台。配合STMicroelectronics提供的强大开发工具链（如STM32CubeMX、Keil MDK、IAR Embedded Workbench等），开发者可以高效地完成从硬件设计到软件编程的整个过程。随着物联网、智能家居和工业自动化等领域的不断发展，STM32F030K6T6这样兼具性能与成本优势的微控制器，无疑将在未来的创新应用中扮演越来越重要的角色。

希望这份详尽的介绍能帮助您全面理解STM32F030K6T6的引脚图及其各项功能，为您的嵌入式项目开发提供坚实的基础。
