CD4011芯片引脚图及功能详解

CD4011是一款在数字逻辑电路设计中应用广泛的CMOS（互补金属氧化物半导体）四路双输入与非门集成电路。作为CD4000系列逻辑芯片家族中的一员，它以其低功耗、高噪声容限和宽电源电压范围等特性而备受青睐。CD4011内部集成了四个独立的、具有相同功能的二输入与非门，为数字电路设计提供了灵活的基础逻辑单元。理解其引脚图和功能是正确使用这款芯片的关键。

1. CD4011芯片概述

CD4011隶属于RCA（或后来的Texas Instruments等厂商）开发的CD4000系列CMOS逻辑IC。这个系列芯片的突出特点是低静态功耗，这使得它们在电池供电或对功耗有严格要求的应用中表现出色。同时，CMOS工艺赋予了CD4011出色的抗噪声能力，使其在工业控制、汽车电子以及各种噪声环境下都能稳定工作。CD4011中的“40”表示它是一个CMOS器件，“11”则指示其具体的逻辑功能——四路二输入与非门。每个与非门都执行布尔代数中的“与非”运算，即当所有输入都为高电平（逻辑1）时，输出为低电平（逻辑0）；否则，输出为高电平（逻辑1）。这种基本逻辑功能是构建更复杂数字电路的基础，如非门（通过短接输入）、或门、与门等都可以通过与非门组合实现。

2. CD4011芯片的封装与引脚排列

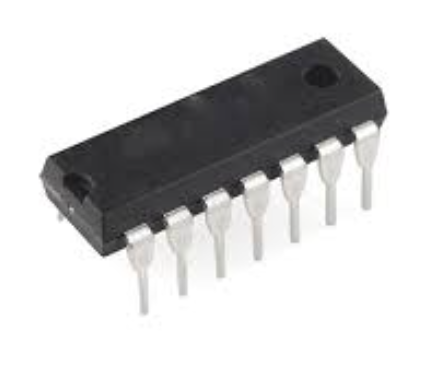

CD4011芯片通常采用标准的双列直插式封装（DIP）或表面贴装封装（SMD），其中DIP封装最为常见，便于实验和教学使用。DIP封装的引脚间距为2.54mm（0.1英寸），共有14个引脚，呈左右对称排列。理解每个引脚的功能对于正确连接和使用芯片至关重要。

以下是CD4011芯片的14个引脚及其详细功能描述：

• 引脚1 (1A): 第一个与非门的A输入端。

• 引脚2 (1B): 第一个与非门的B输入端。

• 引脚3 (1Y): 第一个与非门的输出端。

• 引脚4 (2A): 第二个与非门的A输入端。

• 引脚5 (2B): 第二个与非门的B输入端。

• 引脚6 (2Y): 第二个与非门的输出端。

• 引脚7 (VSS / GND): 芯片的接地引脚，通常连接到电路的负电源轨（0V）。

• 引脚8 (3A): 第三个与非门的A输入端。

• 引脚9 (3B): 第三个与非门的B输入端。

• 引脚10 (3Y): 第三个与非门的输出端。

• 引脚11 (4A): 第四个与非门的A输入端。

• 引脚12 (4B): 第四个与非门的B输入端。

• 引脚13 (4Y): 第四个与非门的输出端。

• 引脚14 (VDD): 芯片的正电源引脚，连接到正电源轨。

引脚图示意（DIP-14封装）：

      +-----------+
VDD (14) --|           |-- (13) 4Y
4A  (11) --|  CD4011   |-- (12) 4B
4B  (12) --|           |-- (11) 4A
3Y  (10) --|           |-- (10) 3Y
3A  (8)  --|           |-- (9)  3B
3B  (9)  --|           |-- (8)  3A
GND (7)  --|           |-- (7)  VSS
      +-----------+
      |  (背面视角) |
      +-----------+

      +-----------+
1A  (1)  --|           |-- (14) VDD
1B  (2)  --|           |-- (13) 4Y
1Y  (3)  --|           |-- (12) 4B
2A  (4)  --|  CD4011   |-- (11) 4A
2B  (5)  --|           |-- (10) 3Y
2Y  (6)  --|           |-- (9)  3B
VSS (7)  --|           |-- (8)  3A
      +-----------+
      | (正面视角) |
      +-----------+

请注意，上述图示为简化表示，实际引脚通常带有缺口或圆点标识第一引脚，以确定芯片方向。

3. CD4011芯片的逻辑功能

CD4011芯片内部的四个与非门是完全独立的，每个与非门都执行相同的布尔逻辑功能。与非门是“与”门和“非”门的组合，其输出是“与”门输出的反相。

单个二输入与非门的真值表：

从真值表中可以看出，只有当两个输入A和B都为逻辑高电平（1）时，输出Y才为逻辑低电平（0）。在所有其他输入组合下，输出Y都为逻辑高电平（1）。这种特性使得与非门成为一个“通用门”，因为理论上所有的基本逻辑门（与、或、非、异或、同或）都可以仅使用与非门来实现。

• 实现非门： 将与非门的两个输入端连接在一起（A=B），则输出为输入的反相（NOT A）。

• 实现与门： 将与非门的输出再连接到一个非门（或另一个自身作为非门的与非门）的输入，即可得到与门的功能。

• 实现或门： 根据德摩根定律，A+B=overlineoverlineAcdotoverlineB，可以通过将两个输入分别通过非门，然后将非门输出作为另一个与非门的输入来实现或门。

CD4011的这种通用性大大简化了数字电路的设计和库存管理，因为工程师可以使用同一种芯片实现多种不同的逻辑功能。

4. CD4011芯片的工作原理

CD4011基于CMOS技术制造，其内部每个与非门都是由N沟道和P沟道金属氧化物半导体场效应晶体管（MOSFET）组合而成的。CMOS逻辑门的一个主要优势是其极低的静态功耗。当输入处于稳定状态时（高电平或低电平），CMOS电路中只有非常小的漏电流流过，因此功耗极低。功耗主要发生在输入状态转换时，即晶体管从导通到截止或从截止到导通的瞬间。

以一个简单的CMOS与非门为例，其内部结构通常包含：

• P沟道晶体管（PMOS）： 连接在VDD和输出之间，当其栅极输入为低电平时导通。

• N沟道晶体管（NMOS）：： 连接在VSS和输出之间，当其栅极输入为高电平时导通。

在与非门中，通常有并联的PMOS管和串联的NMOS管。

• 当两个输入都为高电平（VDD）时：

• 连接到VDD的PMOS管会截止（栅极高电平）。

• 连接到VSS的NMOS管会导通（栅极高电平），形成从输出到VSS的低阻通路。因此，输出被拉低至VSS（逻辑0）。

• 当至少一个输入为低电平（VSS）时：

• 至少一个连接到VDD的PMOS管会导通（栅极低电平），形成从VDD到输出的高阻通路。

• 至少一个连接到VSS的NMOS管会截止（栅极低电平），阻止从输出到VSS的通路。因此，输出被拉高至VDD（逻辑1）。

这种“推挽”式的输出结构使得CMOS逻辑门具有很强的驱动能力，能够快速地将输出拉高或拉低，从而实现较快的开关速度。同时，CMOS门的输出通常能摆动到接近电源轨的电压，这提供了很好的逻辑电平兼容性。

5. CD4011芯片的电特性

了解CD4011的电特性对于其在电路中的正确应用至关重要。这些特性包括电源电压范围、输入/输出电压电平、功耗、传播延迟以及噪声容限等。

• 电源电压范围 (VDD - VSS): CD4011的典型工作电压范围非常宽，通常为3V至18V。这使得它能够适应多种电源供电环境，例如在5V TTL兼容系统、9V电池供电系统或12V汽车电子系统中都能工作。宽电源范围是CD4000系列芯片的一大优势。

• 输入电压电平:

• 高电平输入电压 (VIH): 保证逻辑1的最小输入电压。对于CD4011，通常规定为VDD的70%或更高。例如，当VDD为10V时，VIH为7V。

• 低电平输入电压 (VIL): 保证逻辑0的最大输入电压。通常规定为VDD的30%或更低。例如，当VDD为10V时，VIL为3V。

• 输出电压电平:

• 高电平输出电压 (VOH): 保证逻辑1的最小输出电压。CD4011的VOH通常非常接近VDD，例如VDD - 0.05V。

• 低电平输出电压 (VOL): 保证逻辑0的最大输出电压。CD4011的VOL通常非常接近VSS，例如VSS + 0.05V。 这种接近电源轨的输出电压摆幅是CMOS逻辑的优点，提供了良好的输出驱动能力。

• 静态功耗 (IDD): CD4011的静态功耗极低，通常在纳安（nA）级别。这是CMOS技术固有的优势，在输入不变化时，几乎没有电流流动。

• 动态功耗: 动态功耗发生在开关转换时，与开关频率和负载电容有关。频率越高，动态功耗越大。

• 传播延迟 (tpd): 这是指输入信号变化到输出信号变化所需的时间。CD4011的传播延迟通常在几十纳秒（ns）到几百纳秒之间，具体取决于电源电压和负载电容。电源电压越高，传播延迟越短；负载电容越大，传播延迟越长。

• 输出驱动电流: 虽然CD4011的静态功耗低，但其输出驱动电流相对较小，通常在几毫安（mA）级别。在驱动较大负载（如LED、继电器等）时，可能需要额外的缓冲或驱动电路。

• 噪声容限: CMOS器件通常具有非常好的噪声容限，通常接近电源电压的50%。这意味着在电源电压的波动或外部噪声干扰下，CD4011仍能保持稳定的逻辑状态，降低了误触发的可能性。

6. CD4011芯片的典型应用

CD4011作为一款基础的通用逻辑门芯片，在各种数字电路中都有广泛的应用。其多功能性和CMOS特性使其成为许多设计中的理想选择。

• 逻辑功能构建： 这是最直接的应用。CD4011可用于实现任何需要与非门功能的电路。通过组合，可以构建各种复杂的布尔逻辑表达式。例如，可以构建简单的决策逻辑、信号选择器等。

• 振荡器和时钟生成： 通过将与非门与RC（电阻-电容）网络或晶体振荡器结合，可以构建简单的方波振荡器或时钟发生器。例如，三个与非门串联可以形成一个环形振荡器。

• 施密特触发器： 某些CD4011的变体（如CD40106，施密特触发反相器）具有施密特触发输入，提供迟滞特性，这对于处理噪声输入信号和从缓慢变化的模拟信号中生成数字信号非常有用。即使CD4011本身不带施密特触发功能，也可以通过外部反馈网络将其转换为具有施密特触发特性的门。

• 缓冲器和电平转换： 虽然不是专门的缓冲器，但与非门可以通过自身构成非门，然后两个非门串联可以构成同相缓冲器。这在信号驱动能力不足或需要隔离输入输出时非常有用。由于其宽电源电压范围，CD4011也可以用于在不同逻辑电平之间进行转换（如果输入电平在芯片的可接受范围内）。

• 数据选择器和多路复用器： 多个与非门可以组合构建数据选择器或多路复用器，用于根据控制信号选择不同的数据输入并输出。

• 计数器和移位寄存器： 作为更复杂数字电路的基本构件，与非门可以用于构建D触发器、JK触发器等基本存储单元，进而组成计数器和移位寄存器。

• 脉冲整形和延时电路： 利用与非门的传播延迟特性以及外部RC网络，可以实现简单的脉冲整形、脉冲展宽或延时电路。

• LED驱动： 在需要点亮LED时，可以利用与非门的输出驱动能力。由于CD4011的输出低电平接近VSS，可以直接驱动LED，但在高电平驱动时，可能需要限流电阻。

7. CD4011芯片使用注意事项

虽然CD4011是一款易于使用的芯片，但在实际应用中仍需注意一些关键事项，以确保其正常、稳定和可靠地工作。

• 电源去耦： 在CD4011的VDD和VSS引脚之间，应尽可能靠近芯片放置一个0.01μF到0.1μF的陶瓷去耦电容。这个电容能够滤除电源线上的高频噪声，并为芯片在开关瞬间提供瞬时电流，防止电源电压瞬时跌落，从而提高电路的稳定性。

• 未使用的输入引脚处理： 这是CMOS逻辑芯片的一个非常重要的注意事项。CD4011的任何未使用输入引脚绝不能浮空（即不连接任何东西）。浮空的CMOS输入引脚会因为外界的电磁干扰而产生不确定的逻辑电平，导致芯片内部的MOSFET处于线性区（既不完全导通也不完全截止），从而产生较大的静态电流，显著增加功耗，甚至可能导致芯片损坏或误动作。正确的处理方式是将其连接到VDD（高电平）或VSS（低电平），具体取决于电路的需求。

• 输入保护： CD4011的输入引脚内部通常集成了ESD（静电放电）保护二极管，但在处理芯片时仍需采取防静电措施，如佩戴防静电手环，避免在干燥环境中裸手触摸引脚。过高的静电电压可能击穿内部MOSFET的栅极绝缘层，导致芯片永久性损坏。

• 输入/输出电流限制： 尽管CD4011具有一定的驱动能力，但其输出驱动电流有限。在驱动高电流负载（如大功率LED、继电器线圈等）时，应使用外部晶体管、MOSFET或专用驱动芯片进行电流放大，避免直接从CD4011的输出端吸取或灌入过大的电流，这可能导致芯片过热或损坏。

• 逻辑电平兼容性： 虽然CD4011工作电压范围宽，但当与TTL（晶体管-晶体管逻辑）或其他逻辑家族的芯片配合使用时，需要注意逻辑电平的兼容性。TTL的逻辑高电平可能不足以被CD4011识别为高电平，而CD4011的逻辑低电平可能高于TTL的最大低电平。此时，可能需要电平转换电路，如上拉电阻、下拉电阻或专用的电平转换芯片。

• 传播延迟： 在高频应用或对时序有严格要求的电路中，需要考虑CD4011的传播延迟。传播延迟会使信号在通过芯片时产生一定的滞后，这可能影响计数器、移位寄存器或时钟同步电路的性能。在设计时应留有足够的时序余量。

• 工作温度范围： CD4011有不同的温度等级版本，通常为商业级（0°C至70°C）、工业级（-40°C至85°C）和军事级（-55°C至125°C）。在选择芯片时，应确保其工作温度范围符合实际应用环境的要求。

• 扇出能力： CD4011的扇出能力（即一个门可以驱动的相同类型门的数量）是有限的。通常，一个CD4011输出可以驱动数十个CMOS输入。但如果驱动的负载电容较大，扇出能力会下降，并增加传播延迟。在驱动大量输入时，可能需要额外的缓冲器。

• 电源连接正确性： 务必确保VDD连接到正电源，VSS连接到地。电源反接或连接错误会导致芯片立即损坏。

8. 结语

CD4011作为一款经典的四路二输入与非门芯片，以其CMOS工艺带来的低功耗、宽电源电压和高噪声容限等优势，在数字逻辑电路中占据着重要的地位。通过深入理解其14个引脚的功能、内部逻辑结构、电气特性以及典型应用场景，工程师和爱好者能够灵活有效地利用这款芯片构建各种数字系统。同时，遵循正确的使用注意事项，如电源去耦、未用输入处理和防静电措施，可以确保芯片的长期稳定运行和电路的可靠性。尽管现代数字逻辑设计越来越多地采用微控制器或FPGA，但像CD4011这样的基本逻辑门芯片仍然在许多专用、低成本或功耗敏感的应用中发挥着不可替代的作用，是理解数字电子学原理的良好入门砖。
