CD4017红外遥控开关电路：原理、设计与应用深度解析

红外遥控技术作为一种非接触式的无线控制方式，以其简单、可靠、低成本等优点，在日常生活中得到了广泛的应用。从家用电器、智能家居到工业控制，红外遥控无处不在。而CD4017作为一款常用的十进制计数/分频器集成电路，因其独特的步进输出特性，在红外遥控开关电路的设计中扮演着重要角色。本文将深入探讨基于CD4017的红外遥控开关电路，从其基本原理、核心器件特性、电路设计细节、实际应用案例，到可能遇到的问题及解决方案，进行全面而详尽的阐述，旨在为读者提供一个从理论到实践的完整指南。

第一章：红外遥控技术基础

红外遥控技术的核心在于利用红外光线作为信息载体，实现远距离的非接触式控制。这种技术通常由发射端和接收端两部分组成。发射端将需要传输的控制指令编码成一系列特定的红外光脉冲，通过红外发光二极管（IR LED）发射出去。接收端则通过红外接收管或一体化红外接收头捕获这些红外光脉冲，并将其解调成原始的电信号，进而驱动相应的控制电路执行操作。

红外光是一种波长在700纳米到1毫米之间的电磁波，人眼不可见。在红外遥控中，常用的波长通常在940纳米左右。为了提高抗干扰能力和传输效率，红外遥控通常采用调制技术，即将控制信号调制到一定频率的载波上。常见的调制方式有脉冲宽度调制（PWM）和脉冲位置调制（PPM）等。接收端通过解调器将载波滤除，恢复出原始的控制信号。

红外遥控的优点在于其线路简单、功耗低、成本适中，且不易受到无线电波的干扰。然而，其缺点也显而易见，例如传输距离相对有限，且需要视距传输，即发射端和接收端之间不能有障碍物阻挡。同时，强烈的环境光，尤其是太阳光，可能会对红外接收造成干扰。尽管如此，在许多应用场景下，红外遥控依然是首选的控制方式。理解这些基础概念是构建和优化红外遥控开关电路的关键。

第二章：CD4017集成电路深度解析

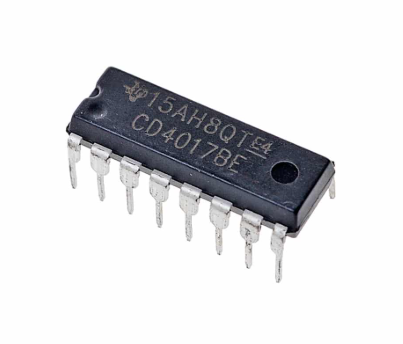

CD4017是一款CMOS技术制造的十进制计数/分频器，其内部包含了一个五级约翰逊计数器和一个十个译码输出。它具有以下几个主要特点：低功耗、高噪声容限、宽工作电压范围（通常为3V至18V）以及直接驱动CD4017系列CMOS器件的能力。这些特性使其在各种数字电路应用中，尤其是在需要步进控制或顺序执行的场合，表现出色。

2.1 CD4017引脚功能详解

理解CD4017的引脚功能是正确使用它的前提。CD4017通常采用16引脚双列直插封装（DIP）。

• VSS (引脚8)： 地线，电源负极。

• VDD (引脚16)： 电源正极。

• CLK (引脚14)： 时钟输入端。每个上升沿（或下降沿，取决于型号）都会使计数器加1。

• CLR (引脚15)： 复位端。当该引脚为高电平时，计数器复位到0，即Q0输出高电平，其他输出为低电平。正常工作时，该引脚应保持低电平。

• INH (引脚13)： 时钟禁止端。当该引脚为高电平时，时钟输入被禁止，计数器停止计数。正常工作时，该引脚应保持低电平。

• Q0-Q9 (引脚3, 2, 4, 7, 10, 1, 5, 6, 9, 11)： 十个译码输出端。在任意时刻，只有一个输出引脚是高电平，表示当前的计数状态。例如，当计数器为0时，Q0为高电平；当计数器为1时，Q1为高电平，以此类推。

• COUT (引脚12)： 进位输出端。当计数器从9计数到0时，COUT会产生一个高电平脉冲，可用于级联多个CD4017。

2.2 CD4017工作原理

CD4017内部采用约翰逊计数器（Johnson counter），也称为扭环计数器。这种计数器通过将倒数第二级触发器的Q非端连接到第一级触发器的D端来实现计数。当一个时钟脉冲到来时，计数器状态向右移动一位，并在特定状态下进行翻转，形成一个循环计数序列。对于CD4017，它是一个十进制的约翰逊计数器，能够从0计数到9，然后回到0，重复循环。

其十个译码输出（Q0-Q9）是互斥的，即在任何时刻，只有一个输出为高电平。例如，当CD4017计数到3时，只有Q3引脚输出高电平，其余Q0、Q1、Q2、Q4-Q9均为低电平。这种独有的输出特性使得CD4017非常适合用于顺序控制、分时控制以及我们即将探讨的步进式开关控制。通过每一次的触发，CD4017的输出状态依次切换，从而实现对不同负载的轮流控制或单键循环开关。

第三章：红外接收模块的选择与原理

在红外遥控开关电路中，红外接收模块是核心部件之一，负责接收并解调来自发射端的红外信号。常见的红外接收模块有两种：分立式红外接收管和一体化红外接收头。

3.1 分立式红外接收管

分立式红外接收管通常指的是红外光电二极管（Photodiode）或红外光电三极管（Phototransistor）。它们将接收到的红外光信号转换为微弱的电流信号。为了将这些微弱的电流信号放大并进行后续处理，还需要搭配放大电路、整形电路和解调电路。这种方式的优点是设计灵活，可以根据具体需求调整电路参数，但缺点是电路复杂，调试难度相对较高，且容易受到环境光和电磁干扰的影响。

3.2 一体化红外接收头

一体化红外接收头（Infrared Receiver Module）是将红外接收管、前置放大器、带通滤波器、解调器和比较器等电路集成在一个小型封装内的模块。常见的型号有VS1838B、HS0038等。它们通常只有三个引脚：电源VCC、地GND和信号输出OUT。

一体化红外接收头的工作原理大致如下：当接收到特定载波频率（通常为38kHz）的红外信号时，模块内部的红外接收管将其转换为电信号，然后经过放大、滤波，去除环境光干扰。接着，解调器将38kHz的载波去除，恢复出原始的数字脉冲信号。最后，通过比较器输出高低电平的数字信号。

一体化红外接收头的优点在于：

• 集成度高： 简化了外围电路设计，减少了元件数量。

• 抗干扰能力强： 内部集成了带通滤波器，可以有效滤除环境光和其他杂波干扰。

• 使用方便： 输出直接是TTL或CMOS兼容的数字信号，可以直接连接到微控制器或数字逻辑电路。

• 稳定性好： 经过厂家优化和测试，性能更加稳定可靠。

在CD4017红外遥控开关电路中，为了简化设计和提高稳定性，通常推荐使用一体化红外接收头作为红外信号的接收端。它的OUT引脚可以直接连接到CD4017的时钟输入端（CLK），从而实现红外信号对CD4017的触发控制。

第四章：基于CD4017的红外遥控开关电路设计

基于CD4017的红外遥控开关电路可以实现多种功能，最常见的是单键循环开关控制。即每按一次遥控器上的按键，电路的输出状态就切换一次。例如，第一次按下打开继电器，第二次按下关闭继电器。如果需要控制多个负载，则可以实现按下一次打开第一个负载，再按一次关闭第一个负载并打开第二个负载，以此类推。

4.1 基本单路开关电路

这是最简单也是最常见的CD4017红外遥控开关电路。其核心思想是利用CD4017的计数和独有输出特性，每接收到一个红外信号，就使CD4017的输出状态切换一次。

电路组成：

1. 红外接收部分： 一体化红外接收头（如VS1838B）。其信号输出端OUT连接到CD4017的CLK时钟输入端（引脚14）。

2. CD4017计数部分： CD4017芯片。VCC接电源正极，GND接地，CLR（引脚15）和INH（引脚13）接GND。

3. 负载控制部分： 通常使用一个或多个继电器来控制交流或直流负载。继电器需要一个驱动电路，因为CD4017的输出电流较小，无法直接驱动继电器线圈。通常使用NPN型三极管（如S8050）作为继电器驱动。

工作原理：

当遥控器发射红外信号时，一体化红外接收头接收到信号后，其OUT引脚会输出一个低电平脉冲（对于大部分红外协议）。由于CD4017是正跳沿触发的，我们需要将这个低电平脉冲转换成高电平脉冲，或者使用反相器。更常见和简单的方法是，许多一体化红外接收头的OUT引脚在接收到有效红外信号时，会输出一个负脉冲，在空闲时保持高电平。如果CD4017设置为正跳沿触发（这是其典型工作方式），那么当OUT引脚从高电平变为低电平（下降沿）时，可以不触发CD4017。但当它从低电平跳变为高电平（上升沿）时，则会触发CD4017计数器加1。

以常见的单键开关为例，我们将继电器驱动电路连接到CD4017的Q0输出端。

• 初始状态： CD4017上电复位后，Q0为高电平，其他输出为低电平。如果我们将继电器驱动连接到Q0，则继电器可能处于吸合状态（即开关接通）。为了实现“第一次按下打开，第二次按下关闭”的逻辑，我们通常将继电器驱动连接到Q1输出端。

• 第一次按下遥控器： 红外接收头接收信号，OUT引脚产生一个上升沿（或经过处理后产生一个上升沿），触发CD4017计数加1。此时Q1输出高电平，Q0变为低电平。Q1的高电平通过三极管驱动继电器吸合，负载得电工作。

• 第二次按下遥控器： 再次触发CD4017计数加1。此时Q2输出高电平，Q1变为低电平。Q1变为低电平使三极管截止，继电器断开，负载停止工作。为了使电路能够循环，我们需要将CD4017的Q2输出连接到其CLR（复位）引脚。这样，当CD4017计数到2时（Q2为高电平），它会立即复位到0，使得Q0为高电平。但我们希望的逻辑是Q0是初始状态，第一次按Q1，第二次按Q2（断开），第三次按Q1（循环），则可以通过巧妙利用Q0和Q1。例如，将Q0和Q1分别连接到两个独立的继电器驱动电路，或者，更常见的单路开关，是利用CD4017的Q0和Q1，Q2用于复位。

更常见的单路开关实现方法是：

将继电器驱动连接到CD4017的Q1输出。同时，将CD4017的Q2输出连接到其CLR引脚（引脚15）。

1. 初始状态： CD4017上电复位，Q0为高电平。此时Q1为低电平，继电器断开，负载不工作。

2. 第一次按键： 红外信号触发CD4017。计数器从0变为1，Q0变为低电平，Q1变为高电平。Q1的高电平驱动继电器吸合，负载得电工作。

3. 第二次按键： 红外信号再次触发CD4017。计数器从1变为2，Q1变为低电平，Q2变为高电平。由于Q2连接到CLR引脚，CD4017立即复位到0。此时Q0变为高电平，Q1和Q2变为低电平。Q1变为低电平使得继电器断开，负载停止工作。

4. 第三次按键： 计数器从0变为1，Q1再次高电平，继电器吸合。

如此循环，实现单键控制负载的开与关。

4.2 多路开关电路设计

CD4017有十个输出端（Q0-Q9），可以方便地扩展为多路开关。例如，我们可以设计一个四路遥控开关，每按一次遥控器，就切换到下一个通道，并点亮相应的指示灯或控制相应的负载。

电路组成：

• 红外接收部分：同上。

• CD4017计数部分：同上。

• 多路负载控制部分：为每个需要控制的负载配置一个独立的继电器驱动电路，并将这些驱动电路分别连接到CD4017的不同输出端，例如Q0、Q1、Q2、Q3。

• 循环复位：为了实现循环控制，例如四路循环，当计数到4时需要复位。因此，将CD4017的Q4输出连接到其CLR（复位）引脚。

工作原理：

1. 初始状态： CD4017复位，Q0高电平，其他低电平。如果Q0连接第一个负载，则第一个负载得电。

2. 第一次按键： 触发CD4017，Q1高电平，Q0低电平。第一个负载断开，第二个负载得电。

3. 第二次按键： 触发CD4017，Q2高电平，Q1低电平。第二个负载断开，第三个负载得电。

4. 第三次按键： 触发CD4017，Q3高电平，Q2低电平。第三个负载断开，第四个负载得电。

5. 第四次按键： 触发CD4017，Q4高电平，Q3低电平。由于Q4连接到CLR引脚，CD4017立即复位到0，Q0高电平。第四个负载断开，第一个负载重新得电。

这样就实现了四路负载的循环控制。如果需要其他路数，只需将相应的Qn输出连接到CLR即可。

4.3 提高抗干扰能力和稳定性的措施

• 电源滤波： 在CD4017和红外接收模块的电源引脚附近并联一个0.1uF的瓷片电容和一个10uF或100uF的电解电容，用于滤除电源噪声，提供稳定的工作电压。

• 信号整形： 如果红外接收头输出的脉冲信号不够理想（例如有毛刺），可以在CD4017的CLK引脚前串联一个电阻和并联一个电容（RC滤波），或者使用施密特触发器进行整形，确保每次只产生一个干净的触发脉冲。

• 防抖动处理： 红外遥控器按键松开时可能会产生抖动，导致接收端产生多个脉冲。一体化红外接收头通常内部有防抖动设计，但如果仍然出现误触发，可以在红外接收头输出和CD4017输入之间增加一个延时电路或软件防抖动（如果使用微控制器）。

• 继电器选择： 选择合适电流和电压等级的继电器，并确保继电器驱动三极管能够提供足够的驱动电流。在继电器线圈两端反并联一个二极管（续流二极管），用于吸收线圈断电时产生的反向电动势，保护驱动三极管和CD4017。

• PCB布局： 布局时尽量将数字地和模拟地分开，避免大电流回路对敏感信号产生干扰。电源线和地线应尽量粗短。

第五章：关键元器件的选择与参数

在设计CD4017红外遥控开关电路时，选择合适的元器件至关重要。

5.1 CD4017集成电路

• 型号： CD4017B或等效型号。确保是CMOS逻辑器件，而不是TTL系列，因为它们的电源电压范围和逻辑电平标准不同。

• 封装： 通常为DIP-16封装，便于焊接和实验。

• 供电电压： CD4017的工作电压范围通常为3V至18V。在实际应用中，通常选择5V或12V供电，以兼容其他器件。

5.2 红外接收头

• 型号： VS1838B、HS0038、IRM-3638等。这些型号都集成了38kHz的载波解调功能，输出信号可以直接用于CD4017。

• 载波频率： 务必与红外遥控器发射端的载波频率匹配，通常为38kHz。

• 工作电压： 大部分一体化红外接收头工作电压为2.7V至5.5V。

5.3 继电器

• 线圈电压： 根据电路的供电电压选择，例如5V或12V继电器。

• 触点容量： 根据所控制负载的电压和电流选择，例如DC30V/10A或AC250V/7A。确保触点能够承受负载的启动电流和持续工作电流。

• 类型： 通常选择单刀双掷（SPDT）或单刀单掷（SPST）继电器，取决于开关功能。

5.4 三极管

• 型号： NPN型小功率三极管，如S8050、9013等。用于驱动继电器。

• 集电极最大电流（ICM）： 确保大于继电器线圈的工作电流。

• 集电极-发射极饱和电压（VCE(sat)）： 越小越好，降低三极管导通时的压降。

• 直流电流增益（hFE）： 确保有足够的增益来驱动继电器。

5.5 保护二极管（续流二极管）

• 型号： 1N4007或1N4004等普通整流二极管即可。用于反向并联在继电器线圈两端。

5.6 限流电阻和滤波电容

• 限流电阻： 用于三极管基极限流，根据三极管的hFE和继电器线圈电流计算。

• 滤波电容： 0.1uF瓷片电容和10uF-100uF电解电容。

第六章：电路的搭建与调试

6.1 原理图绘制

在实际搭建电路之前，强烈建议先绘制详细的电路原理图。原理图应清晰标注所有元器件的型号、参数和连接关系。这有助于避免接线错误，提高调试效率。

6.2 PCB设计或面包板搭建

• 面包板： 对于初学者和实验验证阶段，使用面包板是最方便快捷的方式。它无需焊接，可以快速修改电路。

• PCB设计： 对于最终产品或需要长期稳定工作的电路，设计并制作印刷电路板（PCB）是必要的。PCB设计时应注意布局合理，避免长走线和环路，电源和地线尽量粗短，信号线和功率线分开。

6.3 焊接与组装

如果进行PCB焊接，应注意焊接顺序，通常先焊接小尺寸元器件，再焊接大尺寸元器件。焊接时注意元器件的极性，例如电解电容、二极管、三极管和集成电路的方向。

6.4 调试步骤

1. 电源检查： 在连接CD4017和其他核心芯片之前，首先用万用表检查电源电压是否稳定，是否有短路。

2. 红外接收部分调试： 给红外接收头供电，用示波器或万用表（如果万用表支持快速电压变化）测量其OUT引脚。当遥控器按键按下时，OUT引脚应有明显的电平变化（通常是负脉冲）。

3. CD4017时钟输入调试： 将红外接收头的OUT引脚连接到CD4017的CLK引脚。再次用示波器测量CLK引脚的波形。确保每次遥控器按键按下时，CLK引脚都能接收到一个清晰的上升沿触发信号。如果信号不理想，可能需要进行整形。

4. CD4017输出调试： 在CD4017供电后，测量其Q0-Q9各引脚的电平。按动遥控器，观察Q0-Q9是否按预期顺序轮流输出高电平。例如，在单路循环开关中，按第一次Q1高，按第二次Q2高（并复位到Q0高）。

5. 继电器驱动调试： 断开继电器，只连接三极管基极到CD4017输出，测量三极管集电极电压。当CD4017输出高电平时，三极管应导通，集电极电压接近地电平。

6. 负载测试： 最后连接继电器和负载，进行整体功能测试。

6.5 常见问题与排除

• 无法接收信号： 检查红外接收头供电是否正常，遥控器电池是否有电，遥控器发射频率是否与接收头匹配，是否有障碍物阻挡。

• 误触发： 检查电源是否稳定，是否有电磁干扰，红外接收头输出信号是否有毛刺。可能需要增加滤波电容或施密特触发器。

• 无法计数/卡死： 检查CD4017的VCC、GND、CLR、INH引脚是否正确连接。CLR和INH在正常工作时必须保持低电平。检查CLK输入信号是否稳定。

• 继电器不吸合或无法断开： 检查三极管是否损坏，继电器线圈是否断路或短路，驱动电流是否足够。检查续流二极管是否反接。

• 间歇性故障： 可能是接触不良、虚焊、元器件质量问题或电源波动。

第七章：实际应用案例与扩展

基于CD4017的红外遥控开关电路，虽然原理相对简单，但其应用场景却十分广泛。

7.1 智能家居控制

• 遥控灯具： 这是最常见的应用。利用单路开关控制客厅灯、卧室灯的开关。

• 遥控风扇/排气扇： 实现对电器设备的远程通断控制。

• 遥控窗帘： 通过增加电机驱动模块，可以实现遥控电动窗帘的开启和关闭。

• 多路场景控制： 利用CD4017的多路输出，可以实现多个家电的顺序控制，例如“观影模式”：按一次遥控器，依次关闭主灯、打开氛围灯、启动投影仪等。

7.2 DIY电子项目

• 机器人控制： 简单的机器人前进、后退、转向等步进式控制。

• 模型车控制： 遥控模型的简单开关或方向控制。

• 玩具控制： 改造普通玩具，增加遥控功能。

7.3 工业控制

• 设备启停控制： 在某些不需要复杂逻辑的工业场合，用于远程启停设备。

• 流水线控制： 简单的顺序控制或分步操作。

7.4 扩展与升级

虽然CD4017本身功能相对简单，但可以通过与其他电路或微控制器结合，实现更复杂的功能。

• 结合微控制器： 如果需要识别不同的遥控器按键、实现学习功能或更复杂的逻辑控制，可以将红外接收头输出连接到单片机（如Arduino、STM32等）。单片机可以解析遥控器编码，然后根据不同的按键信号控制CD4017的复位或禁止，或者直接通过IO口控制继电器，取代CD4017。这样可以实现一个遥控器控制多个独立设备，或者实现长按、短按等高级功能。

• 增加指示灯： 在CD4017的每个输出端并联一个LED指示灯（带限流电阻），可以直观地显示当前哪个通道处于工作状态。

• 延时功能： 在CD4017的输出端增加延时电路，可以实现负载在一段时间后自动关闭或开启。

• 电源升级： 可以设计为电池供电，或者增加AC-DC电源模块，直接从市电取电。

• 外观设计： 将电路板封装在美观的外壳中，制作成专业的遥控开关产品。

第八章：市场现状、发展趋势与前景展望

当前，红外遥控技术在消费电子领域依然占据主导地位，尤其是在电视、空调、音响等传统家电中。其成熟的技术、低廉的成本以及简单易用的特点，使其在市场上仍有不可替代的地位。基于CD4017的红外遥控开关电路作为其中一个基础应用，在DIY爱好者和特定功能需求的小众市场中仍有其价值。

8.1 市场现状

• 传统家电： 大部分传统家电仍然依赖红外遥控。

• DIY市场： 在电子制作爱好者社区，CD4017因其易用性和低成本，常用于各类遥控开关、计数器等入门级项目。

• 工业应用： 在一些对成本敏感、功能单一的工业控制场景，也会采用类似的简易红外遥控方案。

• 智能家居的冲击： 随着Wi-Fi、蓝牙、Zigbee等无线通信技术的发展，以及智能音箱、手机APP等控制方式的普及，新兴的智能家居产品越来越多地采用这些更先进的无线技术，提供更强大的功能和更便捷的交互体验。这无疑对传统的红外遥控市场构成了一定的冲击。

8.2 发展趋势

• 多模态融合： 未来的遥控方式将更加多元化，例如红外与Wi-Fi、蓝牙的结合，实现近距离红外控制和远距离网络控制的融合。

• 智能化和自动化： 遥控器不仅仅是简单的开关，而是集成更多传感器和智能算法，实现自动化控制，例如根据环境光自动调节灯光亮度，或根据人体活动自动开关电器。

• 语音控制： 语音识别技术的成熟使得语音控制成为一种便捷的交互方式，未来将有更多设备支持语音遥控。

• 学习型遥控器： 能够学习不同品牌、不同型号家电的红外编码，实现一个遥控器控制所有家电。

• 小型化和低功耗： 随着集成电路技术的发展，遥控模块将更加小型化，功耗更低，从而延长电池寿命。

8.3 前景展望

尽管面临来自其他无线技术的竞争，但红外遥控技术并不会完全消失。它在特定场景下仍然具有独特的优势，例如：

• 成本优势： 相比Wi-Fi模块，红外发射和接收模块的成本极低，这在成本敏感的产品中依然是重要的考量因素。

• 功耗优势： 对于低功耗应用，红外遥控的静态功耗非常低。

• 安全性： 红外信号是直线传输，且不易穿透墙壁，在某些安全性要求高的场合具有优势。

CD4017作为一款经典的数字逻辑芯片，在教育、DIY以及一些小型项目中将继续发挥其作用。对于更复杂的红外遥控需求，结合微控制器是主流趋势。未来，CD4017这类基础逻辑芯片将更多地作为微控制器外围扩展或特定功能模块的组成部分，而非独立的智能控制核心。红外遥控技术将与其他无线技术协同发展，共同构建更加便捷、智能的控制生态系统。对于电子爱好者和工程师而言，理解CD4017这类基础芯片的原理和应用，是进一步学习和掌握更复杂电子技术的重要基石。

结论

CD4017红外遥控开关电路以其简洁的原理、稳定的性能和广泛的应用，在电子技术领域占有一席之地。通过本文的详细阐述，我们了解了红外遥控的基础、CD4017的特性、电路设计、元器件选择以及调试方法。从简单的单路开关到多路循环控制，CD4017都能够胜任。尽管面临新兴技术的挑战，但其低成本、易实现等优势使其在特定应用场景下依然保持着生命力。对于电子爱好者而言，掌握CD4017的使用不仅能完成许多有趣的DIY项目，更是理解数字逻辑和控制电路的绝佳起点。未来，随着技术的不断演进，我们可以期待红外遥控技术与更多智能元素的融合，为我们的生活带来更多便利。
