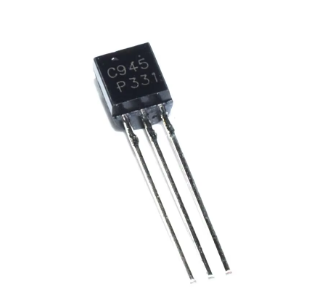

C945晶体管是一款非常常见的NPN型双极性结型晶体管（BJT），因其小巧的封装、稳定的性能和广泛的应用而备受青睐。它常用于低功耗放大、开关电路、驱动电路等多种电子设备中。

C945晶体管概述

C945属于硅NPN型晶体管，这意味着它由硅材料制成，并具有N型、P型和N型半导体层依次排列的结构。其中，P型基区被两个N型区（发射区和集电区）夹在中间。电流的传导主要通过电子在基极-发射极正向偏置时从发射极注入基区，然后扩散到集电区形成集电极电流。C945的封装通常是TO-92，这是一种小型的塑料封装，具有三个引脚，方便在PCB板上进行插装。由于其通用性，C945在业余电子爱好者和专业工程师的项目中都非常常见。它不仅价格低廉，而且易于获取，这使得它成为许多基础电子电路的理想选择。在实际应用中，C945常被用于音频前置放大器、直流电机驱动、LED驱动以及各种传感器信号放大电路中，展现出良好的可靠性和稳定性。

C945晶体管引脚图

C945晶体管的引脚排列是固定的，这对于正确使用它至关重要。TO-92封装的C945，通常从正面（扁平面）看，引脚从左到右依次是发射极（E）、基极（B）和集电极（C）。

• 发射极（Emitter, E）：通常是晶体管中掺杂浓度最高的区域，主要功能是发射载流子（电子）进入基区。在NPN晶体管中，发射极通常连接到电路的负极或地，以便提供电子源。它是控制电流流动的起点，电流从发射极进入，通过基极控制后从集电极流出。

• 基极（Base, B）：是晶体管中间的区域，掺杂浓度相对较低，厚度很薄。基极电流（I_B）用于控制集电极电流（I_C）的大小。当基极-发射极之间施加正向偏置电压时，少量电流会流经基极，从而大大地控制集电极与发射极之间的电流。基极是晶体管的控制端，通过调节基极电流可以实现放大和开关功能。

• 集电极（Collector, C）：是晶体管中面积最大的区域，掺杂浓度介于发射极和基极之间。主要功能是收集从基区扩散过来的载流子。在NPN晶体管中，集电极通常连接到电路的正极，以便接收电流。集电极是晶体管的输出端，通过集电极电流的变化来实现电路的功能。

正确识别C945的引脚对于避免电路损坏和确保晶体管正常工作至关重要。虽然TO-92封装的引脚排列是标准化的，但为了安全起见，在首次使用或处理不熟悉的批次时，最好还是查阅生产商的数据手册进行确认。

C945晶体管主要参数

C945晶体管的性能由一系列关键参数决定。理解这些参数对于设计和分析基于C945的电路至关重要。

1. 电压参数

• 集电极-发射极击穿电压 (VCEO)：这是在基极开路（I_B = 0）的情况下，集电极与发射极之间所能承受的最大电压。对于C945，通常为50V。超过这个电压，晶体管可能会发生雪崩击穿，导致永久性损坏。这个参数决定了晶体管在电路中可以承受的最大工作电压，因此在选择晶体管时必须确保电路中的电压不会超过VCEO。

• 集电极-基极击穿电压 (VCBO)：这是在发射极开路的情况下，集电极与基极之间所能承受的最大电压。C945的$V_{CBO}$通常为60V。这个参数在共基极配置中尤为重要，它反映了集电结能够承受的反向偏置电压。

• 发射极-基极击穿电压 (VEBO)：这是在集电极开路的情况下，发射极与基极之间所能承受的最大反向电压。C945的$V_{EBO}$通常为5V。这个参数确保在发射极-基极结反向偏置时不会被击穿，特别是在输入信号可能具有负电压分量的情况下，需要注意不能超过此电压。

2. 电流参数

• 集电极最大电流 ($I_{CM}$或$I_C$)：这是晶体管集电极所能通过的最大连续电流。对于C945，通常为100mA。长时间超过此电流限制会导致晶体管过热，进而损坏。在设计电路时，必须确保集电极电流峰值不超过此限制，尤其是在开关应用中。

• 基极最大电流 ($I_{BM}$或$I_B$)：这是晶体管基极所能通过的最大连续电流。对于C945，通常为50mA。基极电流虽然相对较小，但其重要性在于它控制着集电极电流。过大的基极电流也可能导致基极-发射极结的损坏。

3. 功率参数

• 总功耗 (PC或PD)：这是晶体管在工作过程中所能耗散的最大功率。对于C945（TO-92封装），通常为400mW到625mW（不同制造商的数据可能略有差异）。功耗是集电极电流和集电极-发射极电压的乘积（PD=IC×VCE）。如果功耗超过这个限制，晶体管的结温会升高，最终导致损坏。在实际应用中，特别是在高电流或高电压工作条件下，必须进行热设计，确保晶体管的功耗在其额定范围之内，可能需要散热片来辅助散热。

4. 放大参数（直流电流增益）

• 直流电流增益（hFE或$eta$）：这是晶体管在直流条件下，集电极电流与基极电流之比。对于C945，hFE的范围通常在70到700之间，具体取决于不同的增益分组（如L、GR、BL、Y等）。C945通常有不同的hFE分组，例如：

• L级：hFE范围大约在70-150

• GR级：hFE范围大约在200-400

• BL级：hFE范围大约在300-600

• Y级：hFE范围大约在160-320 (这个分类可能因制造商而异，有些制造商可能将Y级归入GR和BL之间) hFE值越高，表示晶体管在相同基极电流下能够提供更大的集电极电流，具有更强的放大能力。在设计放大电路时，hFE是选择晶体管的关键参数之一。由于hFE具有较大的离散性，在设计电路时，通常会考虑最坏情况下的hFE值，或者使用负反馈来稳定增益。

5. 开关参数

• 转换频率 (fT)：这是晶体管的特征频率，指电流增益下降到1时的频率。对于C945，通常在200MHz到250MHz。fT表示晶体管在高频信号下的放大能力。fT越高，晶体管在高频应用中的性能越好，例如在射频（RF）电路或高速开关电路中。

• 集电极-基极电容 ($C_{CB}$或$C_{OB}$)：这是集电极与基极之间的结电容，它会影响晶体管在高频下的性能。C945的$C_{CB}$通常为3.5pF到5pF。这个电容在放大电路中会引入密勒效应，降低高频增益，在开关电路中会影响开关速度。

• 集电极-发射极饱和电压 (VCE(sat))：当晶体管完全导通（饱和）时，集电极与发射极之间的压降。对于C945，通常在0.2V到0.3V（当IC=100mA,IB=10mA时）。这个参数在开关电路中非常重要，较低的$V_{CE(sat)}$意味着在导通状态下晶体管的功耗更小。

6. 温度参数

• 结温 (TJ)：晶体管内部PN结的温度。最大结温通常为150°C。超过此温度会导致晶体管性能下降甚至永久性损坏。

• 储存温度范围 (Tstg)：晶体管在不工作状态下可以安全储存的温度范围，通常为**-55°C到150°C**。

• 工作温度范围 (Topr)：晶体管可以正常工作的环境温度范围，通常为**-55°C到150°C**。

C945晶体管的特点

C945晶体管因其一系列优异的特点而在电子设计中占据重要地位。

• 高增益：C945具有相对较高的直流电流增益（hFE），通常在70到700之间。这使得它非常适合用于弱信号放大，能够有效地将微弱的输入信号放大到可用的水平。例如，在音频前置放大器中，它能将麦克风或传感器产生的微弱信号进行有效放大，便于后续处理。

• 低噪声：C945在工作时具有较低的噪声系数，这意味着它在放大信号的同时，引入的额外噪声非常小。这对于对信噪比要求较高的应用（如高保真音频放大器、传感器接口电路）来说至关重要，能够确保信号的清晰度和保真度。

• 低饱和电压：在饱和状态下，C945的集电极-发射极饱和电压$V_{CE(sat)}$较低（通常在0.2V左右）。这意味着当晶体管完全导通时，其内部损耗较小，能够有效地传递更多功率，并在开关应用中减少发热。这使得C945在需要作为开关使用的场合（如继电器驱动、LED驱动）表现出色，可以降低功耗并提高效率。

• 高频率特性：C945的特征频率fT通常在200MHz到250MHz之间，这表明它在较高频率下仍能保持良好的放大能力。虽然它不是专门的射频晶体管，但对于一般的音频放大、无线电接收机的中频放大以及一些低频开关应用而言，其频率响应已经足够。

• 小封装与易用性：C945通常采用TO-92塑料封装，体积小巧，引脚规整，易于在电路板上进行手工焊接或自动化贴装。其标准化的引脚排列（EBC）也使得设计和调试过程更为简便，降低了误接线的风险。这种小尺寸和易用性使其成为空间受限和成本敏感型应用的理想选择。

• 成本效益高：C945作为一种通用型晶体管，产量大，技术成熟，因此价格非常低廉。这使得它在需要大量使用晶体管的电路中具有显著的成本优势，特别适用于消费电子产品、教育实验套件以及业余电子项目。

• 可靠性与稳定性：经过多年的市场验证，C945在各种环境下都展现出良好的稳定性和可靠性。只要在其额定参数范围内使用，它通常能够长时间稳定工作，故障率较低。

C945晶体管的应用领域

C945晶体管以其通用性和优异的性能，广泛应用于各种电子电路中，是许多基础和复杂电子设备的核心元件之一。

1. 信号放大电路

• 音频前置放大器：由于C945具有较高的hFE和低噪声特性，它非常适合用于放大来自麦克风、拾音器或其他低电平音频源的微弱信号。它可以提供足够的增益，使音频信号达到可以被功放级处理的水平，同时保持音质的清晰。

• 通用小信号放大器：在各种传感器接口电路中，C945常被用作第一级或中间级的电压放大器，将传感器输出的微弱模拟信号放大，以便后续的模数转换（ADC）或信号处理。例如，在光电传感器、温度传感器等应用中，C945可以有效提升信号强度。

• 运算放大器（Op-Amp）输入级：在一些分立元件设计的运算放大器或模拟电路中，C945可以作为差分放大器对的一部分，提供高输入阻抗和良好的共模抑制比。

2. 开关电路

• LED驱动：C945可以用于驱动单个或多个LED。通过控制C945基极的电流，可以使其处于饱和或截止状态，从而控制LED的亮灭。由于其集电极电流可达100mA，足以驱动常见的单色或RGB LED。

• 继电器驱动：许多微控制器或数字逻辑门无法直接驱动大电流的继电器线圈。C945可以作为一个电流放大器，从微控制器获得小电流信号，然后驱动继电器线圈，从而控制高电压或大电流的负载。

• 直流电机驱动：对于小型直流电机（如玩具电机），C945可以作为简单的开关，用于控制电机的启动、停止或改变转速（通过PWM信号控制）。

• 电平转换：在不同电压电平的数字电路之间进行接口时，C945可以作为电平转换器使用，将一个高电平信号转换为低电平信号，或反之。

• 电源开关：在一些低功耗应用中，C945可以作为电源的开关，控制某个模块的电源通断，以实现节电或功能切换。

3. 振荡电路

• 多谐振荡器（Multivibrator）：C945常用于构建非稳态多谐振荡器，产生方波信号，广泛应用于时钟发生器、闪烁灯电路等。

• RC振荡器：在一些简单的RC振荡电路中，C945可以作为放大元件，提供增益以维持振荡。

• 压控振荡器（VCO）：在某些低成本的VCO设计中，C945可以作为核心元件，产生频率可调的振荡信号。

4. 稳压电路

• 串联稳压器：在一些简单的线性稳压电源中，C945可以作为调整管，配合稳压二极管或误差放大器，提供稳定的输出电压。通过控制C945的基极电流，可以调节其集电极-发射极之间的压降，从而稳定输出电压。

5. 其他应用

• 电流源/恒流源：C945可以与其他电阻和稳压二极管配合，构建简单的恒流源电路，用于驱动LED、激光二极管或其他需要稳定电流的负载。

• 仪表放大器前端：在一些测量设备中，C945可以作为输入缓冲器或前置放大器，提供高输入阻抗，减少对被测电路的影响。

• 逻辑门接口：在不同逻辑家族之间需要接口时，C945可以用于匹配电压和电流要求。

• 教育与业余电子项目：由于其易于获取、成本低廉和通用性强，C945是电子教学和爱好者制作项目的首选晶体管之一，广泛应用于各种入门级电路设计。

C945晶体管的工作原理（NPN型BJT）

理解C945晶体管的工作原理对于正确使用和设计电路至关重要。作为NPN型双极性结型晶体管（BJT），其核心是利用少数载流子在三个区域（发射区、基区、集电区）之间的运动来控制电流。

1. 结构与区域

NPN晶体管由三层半导体材料组成：

• 发射区（Emitter, N型）：高掺杂N型半导体，主要功能是向基区发射电子。

• 基区（Base, P型）：薄而轻掺杂的P型半导体，夹在发射区和集电区之间，用于控制电子流。

• 集电区（Collector, N型）：面积较大且中等掺杂的N型半导体，主要功能是收集从基区传来的电子。

2. 偏置与工作模式

C945的正常工作需要正确的偏置电压，通常在放大区工作：

• 基极-发射极结（BE结）正向偏置：

• 在基极（P型）和发射极（N型）之间施加正向电压，即基极电压（VB）高于发射极电压（VE）。

• 当$V_{BE}$达到晶体管的开启电压（通常为0.6V-0.7V对于硅晶体管）时，BE结导通。

• 发射区的多数载流子（电子）被正向电压推向基区。由于发射区掺杂浓度远高于基区，大量电子从发射区注入到基区。

• 集电极-基极结（CB结）反向偏置：

• 在集电极（N型）和基极（P型）之间施加反向电压，即集电极电压（VC）高于基极电压（VB）。

• 这个反向偏置导致CB结形成一个耗尽区，阻止了从集电极到基区的电流。然而，它却有利于从基区到集电区的电子运动。

3. 电流的形成与控制

当BE结正向偏置，CB结反向偏置时，晶体管进入放大工作模式：

• 电子从发射极注入基区：大量的电子从发射极（N区）越过BE结进入基区（P区）。

• 电子在基区扩散与复合：进入基区的电子成为少数载流子。由于基区非常薄且轻掺杂，大部分电子在扩散过程中还没有与基区中的空穴复合，就到达了CB结的边缘。只有一小部分电子会与基区中的空穴复合，形成微小的基极电流 (IB)。这个基极电流维持了BE结的正向偏置。

• 电子被集电极收集：由于CB结处于反向偏置状态，它在集电极一侧产生一个强大的电场，这个电场吸引并加速了从基区扩散过来的电子。这些电子穿过CB结进入集电区，形成了主要的集电极电流 (IC)。

4. 放大作用

晶体管的放大作用体现在：基极电流IB的微小变化，可以引起集电极电流IC的较大变化。这种关系由直流电流增益hFE（或$eta$）来描述：IC=hFE×IB其中，$h_{FE}$是C945的关键参数之一，通常在几十到几百之间。这意味着一个很小的基极电流（由输入信号控制）可以控制一个大得多的集电极电流，从而实现信号的放大。

5. 总结

简而言之，C945晶体管的工作原理可以概括为：通过在基极-发射极结施加一个小的正向电压，允许少量基极电流流过，从而控制大量电子从发射极注入基区并最终被集电极收集，形成受控的集电极电流。集电极电流与基极电流之间存在的放大关系，使得晶体管能够用于放大信号和作为电子开关。这种“小电流控制大电流”的能力是晶体管作为电子元件基石的原因。

C945晶体管的等效电路模型

为了更好地分析和设计基于C945的电路，工程师们通常会使用等效电路模型来简化晶体管的复杂行为。这些模型可以在不同频率和工作点下提供对晶体管性能的数学描述。

1. 大信号（直流）模型

大信号模型主要用于分析晶体管的直流工作点，例如确定偏置点、集电极电流和电压。

• 理想二极管模型：

• 发射极-基极结：可以近似为一个具有开启电压（0.6V-0.7V）的理想二极管。当$V_{BE}$达到开启电压时，BE结开始导通。

• 集电极-基极结：在放大区，CB结处于反向偏置，可以近似为断路。在饱和区，CB结也处于正向偏置，可以近似为一个二极管。

• 受控电流源模型：

• 集电极电流IC被视为一个受控电流源，其大小由基极电流IB控制：IC=hFE×IB。

• 这是晶体管放大作用的核心体现。

2. 小信号（交流）模型

小信号模型主要用于分析晶体管对小交流信号的响应，例如计算电压增益、输入阻抗和输出阻抗。其中最常用的包括混合参数（h参数）模型和**π型模型**。

• 混合参数（h参数）模型： h参数模型将晶体管视为一个二端口网络，并用四个参数来描述其行为：

  C945的$h_{fe}$通常与hFE相近，在放大电路分析中是一个关键参数。

• hie (输入阻抗)：晶体管输入端的交流阻抗（基极-发射极之间）。

• hfe (正向电流增益)：即交流电流增益，与直流hFE类似，但描述的是交流信号下的电流增益。通常在数据手册中给出。

• hre (反向电压传输比)：描述输出电压对输入电压的影响。

• hoe (输出导纳)：晶体管输出端的交流导纳（集电极-发射极之间）。

• π型模型（Hybrid-pi Model）：π型模型是更物理化的模型，它将晶体管的内部物理效应（如结电容、体电阻）考虑进去，特别适用于高频分析。对于C945这样的小信号高频晶体管，π型模型可以提供更精确的分析。 主要参数包括：

  在高频应用中，$C_{pi}$和$C_{mu}$的影响变得非常显著，它们会限制晶体管的频率响应。C945的$f_T$参数就与这些内部电容密切相关。

• gm (跨导)：衡量基极-发射极电压变化引起集电极电流变化的程度，gm=IC/VT，其中VT为热电压（约26mV@室温）。

• rπ (输入电阻)：基极到发射极的小信号电阻，rπ=hfe/gm。

• ro (输出电阻)：集电极到发射极的小信号输出电阻。

• Cπ (基极-发射极电容)：主要由耗尽区电容和扩散电容组成。

• Cμ (基极-集电极电容)：主要由耗尽区电容组成，也称为$C_{CB}$或$C_{BC}$。

3. 等效模型在设计中的应用

• 直流偏置设计：使用大信号模型来确定合适的电阻值，确保C945工作在预设的静态工作点（Q点），以获得最大的不失真输出摆幅。

• 交流增益计算：使用小信号模型来计算放大器的电压增益、电流增益，以及输入输出阻抗，以满足电路的性能指标。

• 频率响应分析：在高频应用中，小信号模型中的内部电容变得关键，它们决定了C945的带宽和高频截止特性。设计师会利用这些模型来预测和优化电路的频率响应。

• 瞬态响应分析：在开关电路中，晶体管从截止到饱和，或从饱和到截止的转换时间受内部电容和存储效应的影响。等效模型有助于分析和预测这些延迟。

通过这些等效电路模型，工程师可以在不实际搭建电路的情况下，对C945晶体管在各种条件下的行为进行预测和优化，从而提高设计效率和成功率。

C945晶体管的封装信息

C945晶体管最常见的封装是TO-92。TO-92是一种小型、低成本的塑料封装，广泛应用于各种小信号晶体管、二极管和稳压器等元器件。理解TO-92封装的尺寸和特点对于PCB设计和元器件布局至关重要。

1. TO-92封装特点

• 尺寸小巧：TO-92封装的典型尺寸大约是高度5.2mm，宽度4.5mm，厚度4.5mm（不包括引脚），这使得它非常适合空间受限的应用。

• 三引脚：C945作为晶体管，具有三个引脚：发射极（E）、基极（B）和集电极（C）。这三个引脚通常在封装的底部以半圆形排列。

• 塑料封装：封装材料通常是环氧树脂或其他塑料，具有良好的绝缘性，但散热能力相对有限。

• 直插式（Through-Hole）：引脚可以穿过PCB上的孔进行焊接，这种方式可靠性高，易于手工焊接，也是业余爱好者和教育项目中常用的封装类型。

• 成本低廉：TO-92封装生产成本低，使得C945晶体管具有很高的性价比。

2. TO-92封装尺寸图（典型值，可能因制造商而异）

以下是一些典型的TO-92封装尺寸参数，单位通常是毫米（mm）。请注意，这些值可能因不同的制造商和生产批次而略有差异，因此在进行精密设计时，务必参考具体制造商的数据手册。

• 体高 (Body Height)：约 4.3 mm - 5.3 mm

• 体宽 (Body Width)：约 4.4 mm - 5.0 mm

• 体厚 (Body Thickness)：约 3.5 mm - 4.0 mm

• 引脚间距 (Lead Pitch)：通常为 1.27 mm 或 2.54 mm（0.05英寸或0.1英寸）。对于C945，常见的引脚间距为2.54mm。

• 引脚长度 (Lead Length)：未剪切前通常较长，约 12.7 mm - 14.5 mm，以便用户根据需要进行弯曲或剪切。

• 引脚直径 (Lead Diameter)：约 0.4 mm - 0.5 mm。

• 引脚排列：从正面（扁平面）看，引脚从左到右依次是EBC。封装通常有一个扁平面或一个标识（如制造商Logo或型号）来指示正面。

3. 散热考虑

尽管TO-92封装小巧方便，但其散热能力有限。C945的总功耗（PD）通常在400mW到625mW之间。在实际应用中，如果C945的工作电流和电压使得其功耗接近或超过这个上限，晶体管的结温会迅速升高。

• 结温与功耗：晶体管的寿命和稳定性与其结温密切相关。结温过高会导致性能下降，甚至永久性损坏。

• 热阻：TO-92封装的热阻（结到环境的热阻 RθJA）相对较高，这意味着即使功耗不大，也可能导致结温显著升高。

• 散热措施：对于C945这样的小功率晶体管，通常不需要额外的散热片。但在以下情况，仍需注意散热：

• 高环境温度：如果设备工作在高温环境中，晶体管的结温会更高。

• 接近最大功耗：如果电路设计使得C945的实际功耗接近其额定最大功耗，可能需要通过优化电路设计来降低功耗，或者考虑使用更大封装或更高额定功率的晶体管。

• 空气流通：确保晶体管周围有良好的空气流通，避免在密闭空间内工作。

在设计过程中，应始终计算晶体管的实际功耗，并确保其在额定总功耗范围内安全工作，同时考虑环境温度的影响。对于C945而言，在大多数低功率应用中，其TO-92封装足以满足散热需求。

C945晶体管的选型与替代

在实际电路设计和维修中，有时需要对C945进行选型或寻找替代品。这需要综合考虑C945的关键参数和应用需求。

1. C945的选型

当选择C945晶体管时，主要需要关注以下几个方面，以确保其满足电路的设计要求：

• 直流电流增益（hFE）：这是最重要的参数之一。C945有不同的hFE分组（L、GR、BL、Y等），例如GR级（200-400）比L级（70-150）具有更高的放大能力。根据电路对增益的要求来选择。如果电路使用了负反馈，对hFE的精确度要求可能较低；如果用于开环放大，则需要选择合适的hFE范围。

• 集电极最大电流 (ICM)：确保电路中可能流过的最大集电极电流不会超过100mA的额定值。例如，如果用于驱动LED阵列，则所有LED电流之和不能超过此限制。

• 集电极-发射极击穿电压 (VCEO)：确保电路中晶体管两端的最大电压（尤其是关断状态下）不超过50V。

• 总功耗 (PD)：计算在最坏情况下晶体管可能产生的功耗，并确保它低于400mW-625mW的额定值。如果功耗接近上限，需要考虑散热或降额使用。

• 频率特性 (fT)：如果C945用于高频电路，例如无线电接收器的中频放大器，则需要关注其特征频率是否满足带宽要求。

• 封装类型：C945通常是TO-92封装。在更换或设计时，需要确保封装类型与PCB的引脚孔位匹配。

在购买时，应向供应商明确所需的hFE分组，以避免因增益不匹配导致电路性能下降。

2. C945的常见替代品

当C945无法获得或需要更高性能时，有许多NPN型小功率晶体管可以作为其替代品。在选择替代品时，同样需要详细比较其关键参数与C945的参数，并查阅相应的数据手册。

• 2N3904：这是NPN型小功率晶体管的另一个非常常见和广泛使用的型号。它在许多方面与C945相似，也采用TO-92封装。

• VCEO：40V（略低于C945的50V，但很多应用场景下足够）

• IC：200mA（高于C945的100mA，提供更大电流能力）

• PD：625mW（与C945的上限相近）

• hFE：100-300（典型值，范围略有不同）

• fT：250MHz（与C945相近）

• 参数比较：

• 适用性：2N3904在许多情况下都可以直接替代C945，尤其是在不需要50V最高耐压，但需要更大集电极电流或类似频率特性的应用中。

• BC547 / BC548 / BC549 系列：这是欧洲和亚洲市场非常流行的NPN型小功率晶体管系列，也采用TO-92封装，通常是BC547作为常见替代。

• VCEO：BC547为45V，BC548为30V，BC549为30V（需要注意耐压）

• IC：100mA（与C945相同）

• PD：500mW（与C945相近）

• hFE：BC547A/B/C通常有不同增益组（如A:110-220, B:200-450, C:420-800），其中BC547B或C可能提供比C945更高的hFE。

• fT：250MHz（与C945相近）

• 参数比较：

• 适用性：BC547系列在参数上与C945非常接近，是优秀的替代品。特别是BC549，通常具有更低的噪声特性，适用于高保真音频应用。

• S9014 / S9013 系列：这些是中国市场常见的NPN型小功率晶体管，也采用TO-92封装。

• S9014：通常具有较低的噪声系数，在音频放大器等对噪声敏感的场合可以替代C945。

• S9013：具有较高的集电极电流能力（300mA或500mA），适合需要更大驱动电流的开关应用。

• 参数差异：通常S9014/S9013的耐压和功耗与C945相似或略高，但其特点（如低噪声或高电流）可能使其更适合特定应用。

替代时的注意事项

• 引脚排列：虽然许多TO-92封装的晶体管都采用EBC排列，但并非所有都是如此！例如，一些BC系列晶体管的引脚排列可能是CBE。在替代时，务必仔细查阅数据手册，确认引脚排列，避免反接导致损坏。

• 关键参数匹配：重点对比**VCEO、IC、hFE和PD**。替代品的这些参数应等于或优于（更高的耐压、更大的电流、更高的增益）原有的C945，或者至少满足电路的最低要求。

• 频率特性：对于高频电路，还需要关注替代品的fT和内部电容。

• 噪声特性：在音频或精密放大应用中，替代品的噪声系数也需要考虑。

• 温度特性：确保替代品的工作温度范围与C945兼容。

通过仔细比较参数和引脚排列，可以找到合适的C945替代品，确保电路的正常功能和性能。

C945晶体管的测试方法

在实际应用中，了解如何快速而准确地测试C945晶体管的健康状况和基本功能至关重要。这有助于排除故障、验证元件或进行初步筛选。最常用的测试工具是数字万用表（DMM），它通常具有二极管测试和HFE（晶体管增益）测试功能。

1. 使用数字万用表进行二极管测试（PN结测试）

晶体管内部包含两个PN结：发射极-基极结（BE结）和集电极-基极结（CB结）。我们可以利用万用表的二极管测试功能来检测这两个PN结的通断情况和正向压降，从而判断晶体管是否完好。

步骤：

• 将数字万用表调到二极管测试档（通常用一个二极管符号表示）。

• 测试BE结：

• 将万用表的红表笔（正极）接到C945的基极（B），黑表笔（负极）接到发射极（E）。由于C945是NPN型，BE结正向偏置，万用表应显示一个正向压降值，通常在0.6V - 0.7V之间（硅PN结的典型值）。

• 将万用表的黑表笔接到基极（B），红表笔接到发射极（E）。BE结反向偏置，万用表应显示“OL”或“1”（表示开路/高阻），因为反向电阻非常大。

• 测试CB结：

• 将万用表的红表笔（正极）接到C945的基极（B），黑表笔（负极）接到集电极（C）。CB结正向偏置，万用表应显示一个正向压降值，通常也在0.6V - 0.7V之间。

• 将万用表的黑表笔接到基极（B），红表笔接到集电极（C）。CB结反向偏置，万用表应显示“OL”或“1”。

• 测试CE之间：

• 将万用表表笔连接到集电极（C）和发射极（E）。无论是正向还是反向，都应该显示“OL”或“1”。因为在没有基极电流的情况下，集电极和发射极之间是截止的（高阻状态）。

判断结果：

• 正常：上述测试结果均符合预期。

• 损坏（开路）：如果某个PN结在正向偏置时也显示“OL”或“1”，表示该结开路。

• 损坏（短路）：如果某个PN结在反向偏置时也显示一个很小的阻值或接近0V，表示该结短路。

• 击穿：如果反向测试时显示某个电压值而不是OL，可能表示晶体管已击穿。

2. 使用数字万用表进行HFE（直流电流增益）测试

许多数字万用表都带有hFE测试功能，通常是一个独立的插座区域，上面标有“hFE”以及用于NPN和PNP晶体管的EBC或BCE插孔。

步骤：

• 将万用表调到hFE测试档。

• 找到万用表上的晶体管测试插座，并确认其是用于NPN晶体管的。

• 根据C945的引脚排列（EBC），将C945的发射极、基极、集电极分别插入万用表插座中对应的E、B、C孔。

• 万用表屏幕上将直接显示C945的hFE值。

判断结果：

• 正常范围：C945的hFE通常在70到700之间。如果测得的值在此范围内，则晶体管基本正常。

• hFE过低或为0：可能表示晶体管性能下降，放大能力不足，或内部开路。

• hFE为1或OL：可能表示晶体管已损坏（开路）。

• 无读数或异常读数：可能表示晶体管损坏或插脚接触不良。

3. 注意事项

• 万用表型号：不同型号的万用表hFE测试的测试电流和电压可能不同，因此测出的hFE值可能与数据手册中的典型值略有偏差，但只要在合理范围内即可。

• 静电防护：在测试过程中，特别是对于敏感的半导体器件，应注意静电防护，避免静电击穿。

• 多重验证：如果对测试结果有疑问，可以多测试几次，或者使用其他万用表进行交叉验证。

• 故障排查：如果晶体管在电路中表现异常，即使万用表测试显示正常，也可能是因为在特定工作条件下（如高压、高温）出现问题，或者电路的其他部分有故障。万用表测试只能提供初步的判断。

通过以上测试方法，您可以有效地检查C945晶体管的基本功能和健康状况，为电路的调试和维修提供依据。

C945晶体管的常见故障与诊断

C945晶体管作为一种常见的电子元件，在使用过程中也可能出现各种故障。了解这些常见故障类型及其诊断方法，对于电路的故障排查和维修至关重要。

1. 常见故障类型

• 开路（Open Circuit）：

• 表现：晶体管的某个PN结内部连接断开，导致电流无法正常流过。例如，BE结开路会导致基极无法控制集电极电流；CE之间开路则晶体管无法导通。

• 原因：通常是过电流或过电压导致内部引线熔断、焊点脱落，或长期使用老化。机械应力也可能导致开路。

• 诊断：使用万用表进行二极管测试时，某个或所有PN结在正向偏置时显示开路（“OL”或“1”）。

• 短路（Short Circuit）：

• 表现：晶体管的某个PN结或引脚之间直接短路，导致电流无法被控制。例如，BE结短路会导致基极无法施加有效电压；CE之间短路则晶体管始终处于导通状态。

• 原因：最常见的是过电压、过电流或过热导致PN结击穿。静电放电（ESD）也可能导致瞬间击穿短路。

• 诊断：使用万用表进行二极管测试时，某个PN结在正向或反向偏置时都显示接近0欧姆的电阻，或很小的电压降。CE之间也可能直接短路。

• 击穿（Breakdown）：

• 表现：在超过额定电压的情况下，PN结发生雪崩击穿或齐纳击穿，导致电流失控。击穿可能导致永久性损坏（表现为短路或开路），也可能在电压降低后恢复（但性能可能受损）。

• 原因：电路电压超过C945的VCEO、VCBO、$V_{EBO}$额定值。

• 诊断：类似短路，万用表测试时可能在反向偏置下显示小电阻或固定电压。有时表现为在特定电压下突然导通。

• 参数漂移或性能下降：

• 表现：晶体管的直流电流增益（hFE）显著下降，或泄漏电流增大，导致放大能力减弱，或开关不彻底。电路可能表现为增益不足、工作不稳定、发热量增加等。

• 原因：长期过热工作、老化、轻微过压或过流，或制造工艺缺陷。

• 诊断：万用表hFE测试功能可能显示低于正常范围的值。在电路中，测量其输入输出关系可能发现增益不足。

• 热失控（Thermal Runaway）：

• 表现：晶体管的功耗导致结温升高，结温升高又导致泄漏电流增大，泄漏电流增大又进一步导致功耗增加，形成恶性循环，最终导致晶体管过热损坏。

• 原因：散热不良、功耗计算错误导致晶体管长期在过高的温度下工作。

• 诊断：晶体管表面温度异常高，最终可能直接损坏（表现为短路或开路）。

2. 诊断方法

• 目视检查：

• 检查晶体管封装是否有烧焦、裂纹、鼓包等物理损伤迹象，这些通常是过热或过流的明显表现。

• 检查引脚是否弯曲、断裂或有虚焊。

• 万用表测试：

• 按照前述的二极管测试方法，检测BE结和CB结的正反向特性。这是判断开路和短路最直接有效的方法。

• 使用hFE测试功能，评估晶体管的直流电流增益。如果hFE值显著偏离正常范围，可能表明性能下降或损坏。

• 在路测试（In-Circuit Test）：

• 在不将晶体管从电路板上取下的情况下进行测试。但这种方法可能会受到电路中其他元器件的影响，导致误判。通常建议在怀疑故障时先断电，然后将晶体管从电路中取下进行离线测试。

• 替换法：

• 如果怀疑某个C945晶体管故障，但无法通过测试准确判断时，最直接的方法就是用一个已知完好的C945进行替换。如果替换后电路恢复正常，则原晶体管确定损坏。

• 工作点测量：

• 在晶体管通电工作时，测量其各引脚的直流电压（VB,VE,VC）。然后计算$V_{BE}$和$V_{CE}$。

• $V_{BE}$异常：如果$V_{BE}$远离0.6V-0.7V（例如，为0V或电源电压），可能表明BE结短路或开路。

• $V_{CE}$异常：如果$V_{CE}接近0V（而基极有激励），可能表明晶体管短路或处于深度饱和状态。如果V_{CE}$接近电源电压，可能表明晶体管开路或处于截止状态。

• 根据测量到的电压，结合欧姆定律和基尔霍夫定律，可以计算出各支路电流，从而判断晶体管是否工作在正确的偏置点。

C945晶体管的设计考量

在使用C945晶体管进行电路设计时，有几个关键的设计考量需要注意，以确保电路的稳定、高效和可靠运行。

1. 偏置电路设计

• 目的：为晶体管设置合适的直流工作点（Q点），确保在没有输入信号时，晶体管处于预期的工作状态（放大区、截止区或饱和区），并且当输入信号到来时，能够进行不失真的放大或可靠的开关操作。

• 放大区偏置：

• 分压器偏置：最常用的偏置方式，通过两个电阻R1和R2在基极形成一个稳定的电压分压器。发射极电阻RE提供负反馈，稳定工作点，减小hFE变化的影响。

• 发射极反馈偏置：利用发射极电流在RE上产生的压降来稳定基极电压。

• 集电极反馈偏置：将集电极电压反馈到基极，也可以提供负反馈。

• 开关应用偏置：

• 在作为开关时，C945通常工作在截止区（基极无电流）和饱和区（基极有足够电流使晶体管完全导通）。

• 需要确保基极驱动电流足够大，使晶体管在导通时进入深度饱和，以降低$V_{CE(sat)}$并减小功耗。

• 在截止状态，要确保基极-发射极电压为零或反向偏置，使晶体管彻底关闭。

2. 功耗与散热

• 功耗计算：C945的总功耗PD=VCE×IC。在设计时，必须计算晶体管在最坏情况下的功耗，并确保其远低于C945的额定最大功耗（400mW-625mW）。

• 温度上升：晶体管的结温上升与功耗和热阻有关。虽然C945通常不需要额外散热片，但在高环境温度或功耗接近上限时，应考虑以下措施：

• 降额使用：设计时让晶体管的实际工作功耗远低于额定最大功耗，例如只用到额定值的50%或70%。

• 优化电路：通过调整电路参数，降低C945在工作点的$V_{CE}$或$I_C$。

• 空气流通：确保设备内部有足够的空气流通，避免热量积聚。

3. 电压和电流限制

• 电压限制：

• 确保电路中任何时候施加在C945集电极与发射极之间、集电极与基极之间、以及发射极与基极之间的电压，都不会超过其额定击穿电压（VCEO、 VCBO、 VEBO）。特别是在开关感性负载（如继电器、电机）时，会产生反向电动势尖峰，需要加续流二极管来吸收尖峰电压，保护晶体管。

• 电流限制：

• 确保集电极电流IC和基极电流IB不超过其额定最大值（100mA和50mA）。在设计基极电阻时，要确保基极电流足够驱动晶体管，但又不能过大导致基极-发射极结损坏。

• 对于放大电路，需要确保输入信号的幅度不会导致输出电流或电压超过C945的线性范围，从而引起失真。

4. 频率响应

• 特征频率 (fT)：C945的fT在200-250MHz，表明它适用于中低频放大和开关应用。在设计高频电路时，需要考虑其fT限制。

• 结电容：晶体管内部的结电容（$C_{pi}$和$C_{mu}$）在高频时会产生容抗，导致增益下降，并可能引起相位漂移。在宽带放大器设计中，需要考虑这些电容的影响。

5. 噪声考虑

• 低噪声设计：C945具有较低的噪声系数，但为了最大限度地利用其低噪声特性，在音频或精密信号放大电路中，应注意：

• 选择合适的偏置点：噪声系数通常在特定的偏置电流下达到最佳。

• 减小输入电阻：信号源电阻过高会增加噪声。

• 良好接地：降低地线噪声。

• 电源滤波：确保电源干净，减少电源纹波引入的噪声。

6. 稳定性

• 反馈：在放大电路中，适当的负反馈可以提高电路的稳定性，减少增益对晶体管参数离散性的依赖，并改善频率响应和失真。

• 振荡：在高增益或高频电路中，不当的布局、过长的导线或元器件之间的耦合可能导致寄生振荡。可能需要使用去耦电容、扼流圈或电阻来抑制振荡。

7. 静电防护（ESD）

• 晶体管是静电敏感器件。在操作C945时，应采取适当的静电防护措施，例如佩戴防静电手环、在防静电工作台上操作，避免直接用手触摸引脚，以防止静电击穿。

通过充分考虑以上设计考量，工程师可以有效地利用C945的优势，设计出稳定、可靠且符合预期的电子电路。在实际操作中，查阅制造商的数据手册是必不可少的步骤，它提供了最准确的参数和应用指导。

C945晶体管数据手册的解读

C945晶体管的数据手册是设计人员和工程师进行电路设计、元器件选型和故障诊断时最重要的参考资料。它包含了晶体管的全部技术规格、性能曲线和封装信息。学会如何解读数据手册至关重要。

1. 数据手册的结构与内容

尽管不同制造商的数据手册格式可能略有差异，但通常会包含以下主要部分：

• 产品概述（General Description）：

• 简要介绍晶体管的类型（NPN/PNP）、材料（Silicon）、主要应用领域和封装形式。

• 例如：“NPN General Purpose Transistor for audio amplifier and switching applications in TO-92 package.”

• 绝对最大额定值（Absolute Maximum Ratings）：

• 这一部分列出了晶体管在任何时候都不能超过的极限参数。超过这些参数，即使是瞬间的，也可能导致晶体管永久性损坏。

• VCEO、 VCBO、 VEBO：集电极-发射极、集电极-基极、发射极-基极击穿电压。

• IC、 IB：集电极、基极最大连续电流。

• PD：总功耗。通常会注明在特定环境温度或结温下的最大功耗。

• TJ、 TSTG、 TOPR：最大结温、储存温度范围、工作温度范围。

• 解读：这些是“红线”参数，设计时必须确保任何工作条件下的实际值都远低于这些最大额定值，以保证器件的可靠性和寿命。

• 电气特性（Electrical Characteristics）：

• 这一部分提供了晶体管在特定测试条件（通常是25°C环境温度）下的性能参数。这些参数通常有最小值、典型值和最大值。

• VCE(sat)：集电极-发射极饱和电压。通常会在特定IC和IB条件下给出。

• VBE(on)：基极-发射极导通电压。通常在特定IC下给出。

• ICBO、 IEBO：集电极截止电流（反向泄漏电流）和发射极截止电流。这些值应非常小，反映了晶体管在截止状态下的漏电情况。

• hFE（或 hFE）：直流电流增益。通常会在不同IC和$V_{CE}$条件下给出，并可能按增益分组（如L、GR、BL、Y等）列出范围。

• fT：特征频率。通常在特定IC和$V_{CE}$条件下给出。

• Cob、 Cib：输出电容和输入电容（或CCB、CEB）。

• 噪声系数（NF）：在特定频率和偏置条件下给出，对于低噪声应用很重要。

• 解读：这些参数用于计算和预测电路性能。注意参数的测试条件，以及最小值、典型值和最大值的区别。在设计时，通常需要考虑最坏情况下的参数（例如，hFE的最小值，饱和电压的最大值）。

• 典型特性曲线（Typical Characteristics Curves）：

• 以图表形式展示晶体管关键参数随电流、电压、温度或频率变化的趋势。

• IC vs VCE 曲线：输出特性曲线，显示了在不同基极电流下，集电极电流随集电极-发射极电压的变化。

• hFE vs IC 曲线：显示了hFE随集电极电流的变化，通常在低电流和高电流下hFE会下降。

• fT vs IC 曲线：显示特征频率随集电极电流的变化。

• 噪声系数 vs 频率/电流：显示噪声性能随工作条件的变化。

• 解读：这些曲线对于更精确地设计电路和预测晶体管在各种工作条件下的行为非常有价值。例如，可以根据hFE vs IC曲线选择合适的集电极电流范围，以获得最高的增益。

• 封装信息（Package Information）：

• 提供封装的详细尺寸图、引脚排列图和建议的PCB布局信息。

• 解读：这是进行PCB设计和元器件布局时的关键信息，确保引脚正确连接和物理尺寸匹配。

2. 解读示例

假设C945数据手册中有一行： | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 集电极-发射极击穿电压 | VCEO | IC=1mA,IB=0 | 50 | - | - | V | | 直流电流增益 | hFE | VCE=6V,IC=1mA | 70 (L) | - | 700 (BL) | - | | 集电极饱和电压 | VCE(sat) | IC=100mA,IB=10mA | - | 0.2 | 0.3 | V |

解读：

• VCEO=50V：这意味着在基极开路时，集电极-发射极之间最高不能超过50V。在设计中，要确保在最坏情况下，这个电压不会被超过。

• hFE 70-700：这表示C945的增益范围很广，具体取决于购买到的批次（L、GR、BL等）。在VCE=6V,IC=1mA的测试条件下，最低增益为70，最高可达700。在设计电路时，如果对增益精度要求高，需要考虑hFE的变化，或者使用负反馈来稳定增益。

• VCE(sat) 0.2V-0.3V：在晶体管饱和时（即作为开关完全导通时），当集电极电流为100mA，基极电流为10mA时，集电极和发射极之间的压降通常在0.2V到0.3V之间。这个值越小越好，因为它意味着晶体管在导通状态下的损耗越低。

3. 重要提示

• 查阅最新数据手册：制造商可能会更新数据手册，确保使用的是最新版本。

• 理解测试条件：每个参数都有特定的测试条件，在比较不同晶体管或在实际应用中评估参数时，必须考虑这些条件。

• 注意最小值/最大值：在设计时，通常要基于最坏情况下的参数（如hFE的最小值，漏电流的最大值）来确保电路的可靠性。

• 降额使用：为了提高可靠性和寿命，通常会将晶体管在额定参数以下降额使用。

通过仔细阅读和理解C945的数据手册，工程师可以充分掌握其性能，做出明智的设计决策。

C945晶体管与现代电子技术

尽管C945是一款相对“老”的晶体管型号，但其在现代电子技术中依然扮演着不可或缺的角色，尤其是在特定应用领域。同时，随着技术的发展，也出现了许多更先进的替代方案。

1. C945在现代应用中的持续价值

• 教育与原型开发：C945的低成本、易于获取和易于理解的特性，使其成为电子工程教育和业余爱好者原型开发的首选。许多基础的放大器、开关和振荡器电路教程都以C945为例子。

• 成本敏感型消费电子产品：在不需要极高性能的消费电子产品中，如简单的收音机、玩具、LED照明控制器、小家电控制板等，C945因其极高的成本效益而继续被广泛使用。

• 低频/小信号处理：对于音频信号放大、传感器信号调理、简单的电平转换、继电器/电机驱动等低频小信号应用，C945的性能完全足够，并且能够提供稳定可靠的解决方案。

• 维修与替换：在维修老旧电子设备时，C945及其同类产品依然是常见的替换元件，方便维修人员进行部件更换。

• 分立电路设计：在某些追求极致简洁或特定音质特性的分立元件放大器设计中，C945因其独特的音色和低噪声特性仍被部分发烧友青睐。

2. 现代替代技术与发展趋势

虽然C945仍在发挥作用，但现代电子技术的发展带来了更多选择，尤其是在高性能、高集成度和低功耗方面。

• 微控制器（Microcontrollers, MCUs）：

• 发展趋势：随着MCU性能的提升和成本的下降，许多原本需要分立晶体管实现的逻辑和控制功能，现在可以直接由MCU的GPIO口和内置外设（如PWM、ADC）完成。

• 影响：对于简单的开关或逻辑控制，MCU可以直接驱动小电流负载，或通过内置的PWM信号驱动外部功率器件。这减少了对分立晶体管的需求。

• 专用集成电路（ASICs）/ 系统级芯片（SoCs）：

• 发展趋势：越来越多的复杂功能被集成到一个芯片上，从电源管理、音频处理到无线通信，都通过高度集成的ASIC或SoC实现。

• 影响：这些芯片内部已经包含了高性能的放大器、开关和驱动电路，外部不再需要大量分立晶体管。

• 场效应晶体管（FETs）：

• 发展趋势：MOSFET（金属氧化物半导体场效应晶体管）和JFET（结型场效应晶体管）在不同领域提供了替代方案。

• MOSFET：尤其是在功率开关领域，MOSFET具有低导通电阻、高速开关特性，常用于大电流电机驱动、电源开关等。虽然C945是BJT，但对于小功率开关，某些小信号MOSFET也可以替代。

• JFET：在一些高输入阻抗、低噪声的放大器前端，JFET可能提供比BJT更好的性能。

• 低压差线性稳压器（LDOs）和开关稳压器（Switching Regulators）：

• 发展趋势：现代电源管理IC提供了更高效、更稳定的电压调节方案，减少了使用分立晶体管构建稳压电路的需求。

• 影响：C945虽然可以用于简单的线性稳压，但在效率和性能上不如专用的稳压IC。

• 表面贴装技术（SMT）：

• 发展趋势：电子产品趋向小型化和高密度集成，表面贴装元件（SMD）取代了传统的直插元件。

• 影响：C945常见的TO-92封装是直插式。虽然也有SMD封装的NPN晶体管（如SOT-23封装的S8050、S8550等），但在新设计中，通常会优先选择SMD封装的晶体管。

• GaN和SiC等新型半导体材料：

• 发展趋势：氮化镓（GaN）和碳化硅（SiC）等宽带隙半导体材料正在推动功率器件向更高效率、更高频率、更高功率密度发展。

• 影响：这些技术主要影响高功率应用，对C945这样的小信号晶体管影响较小，但代表了半导体材料的未来方向。

3. 总结

C945晶体管凭借其成熟的技术、极高的性价比和广泛的适用性，在当前电子领域仍占有一席之地。它继续在教育、业余爱好以及成本敏感型和低性能要求的应用中发挥重要作用。然而，随着微控制器、集成电路和新型半导体材料技术的飞速发展，高性能、高效率和小型化成为主流趋势，C945在新的复杂电子产品设计中，往往会被更先进、更集成的解决方案所取代。未来，分立晶体管将更多地作为特定功能补充，或在对成本和易用性有特殊要求的场景下继续存在。
