引言：TL494脉宽调制控制器概述

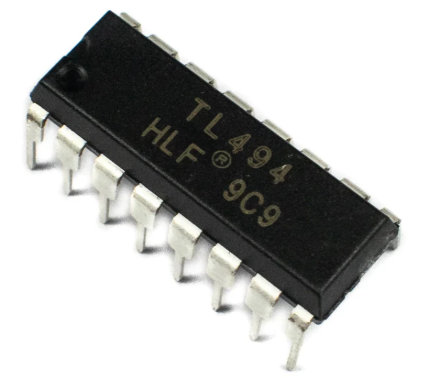

TL494是一款历史悠久但至今仍广泛应用于各种电源变换器设计中的固定频率脉宽调制（PWM）控制器集成电路。它由德州仪器（Texas Instruments）推出，以其出色的性价比、强大的功能性和广泛的适应性，在开关电源、DC-DC转换器、逆变器等领域占据了重要地位。TL494内部集成了完善的PWM控制功能，包括精确的基准电压源、两个误差放大器、一个振荡器、一个死区时间控制器、脉冲转向触发器、以及输出控制电路，这些模块协同工作，使得TL494能够灵活地实现电压或电流模式控制，并支持单端和推挽两种输出方式。其卓越的稳定性、低功耗特性以及宽工作电压范围，使其成为工程师们设计高效、可靠电源方案的理想选择。尽管现代电源管理IC层出不穷，但TL494凭借其经典的设计和久经考验的性能，依然在许多应用中发挥着不可替代的作用，尤其是在成本敏感且对设计灵活性要求较高的场合。对TL494的深入理解，不仅有助于我们更好地利用这款芯片，也能为我们理解其他更复杂的PWM控制器打下坚实的基础。

TL494内部结构与工作原理

TL494的强大功能源于其精巧的内部结构设计。它将多个核心功能模块集成在一个16引脚的DIP或SOIC封装中。理解这些内部模块的工作原理，是掌握TL494应用的关键。

TL494的内部主要由以下几个关键部分组成：

• 5V基准电压源 (5V Reference Voltage): TL494内部集成了一个高精度的5V基准电压源，其典型精度为±5%。这个基准电压源为芯片内部的各个模块提供稳定的工作电压参考，同时也可以作为外部电路的参考电压输出，例如为误差放大器的输入端提供基准，或者作为外部分压电阻的供电。这个5V基准电压是TL494稳定工作的基石。

• 振荡器 (Oscillator): 芯片内部的振荡器负责产生一个锯齿波（或三角波）作为PWM调制的载波。振荡频率由外部的定时电阻Rt和定时电容Ct共同决定。通过调整Rt和Ct的数值，可以精确控制开关电源的工作频率，从而满足不同应用对效率、尺寸和噪声的要求。振荡器产生的锯齿波会送入比较器，与误差放大器的输出电压进行比较，进而生成PWM信号。

• 两个误差放大器 (Two Error Amplifiers): TL494内置了两个独立的、具有高增益的运算放大器。这两个放大器均为差分输入，它们的主要作用是将反馈信号与设定的基准电压进行比较，并根据两者之间的误差产生一个误差电压。在典型的电源应用中，一个误差放大器通常用于电压反馈，将输出电压通过分压网络反馈回来与基准电压比较，实现输出电压的稳压；另一个误差放大器则可以用于电流限制、过压保护、软启动或次级反馈等辅助控制功能。这两个放大器的输出通过内部或门（OR gate）连接，这意味着任何一个误差放大器输出的增加都会导致最终PWM占空比的减小，从而实现“或”逻辑的控制功能。

• 死区时间控制 (Dead-Time Control - DTC): 死区时间控制器是一个非常重要的模块，它用于确保在推挽输出模式下，两个互补输出晶体管在切换时不会同时导通，从而避免直通短路。通过外部引脚死区时间控制（DTC）可以设置一个最小的死区时间，这个时间段内两个输出都处于关断状态。死区时间的设置对电源的效率和可靠性至关重要。DTC电压越高，死区时间越长，这有助于防止输出级的瞬时短路，但过长的死区时间也会降低电源的效率。

• PWM比较器 (PWM Comparator): 误差放大器的输出电压（或经过死区时间控制后的电压）会送入PWM比较器。PWM比较器将这个误差电压与振荡器产生的锯齿波电压进行比较。当锯齿波电压低于误差电压时，比较器输出高电平，反之则输出低电平。这样就产生了随误差电压变化的脉冲宽度调制信号。误差电压越高，输出的PWM脉冲宽度越窄；误差电压越低，PWM脉冲宽度越宽。

• 脉冲转向触发器 (Pulse-Steering Flip-Flop): 对于推挽输出模式，TL494内部的脉冲转向触发器会将PWM比较器产生的单个PWM信号交替地分配给两个输出驱动器。这样，两个输出驱动器就会产生相位相反的PWM信号，驱动外部的推挽拓扑。这个触发器确保了两个输出通道轮流工作，是实现高效推挽输出的关键。

• 输出控制 (Output Control): TL494的输出级包含两个开路集电极或开路发射极晶体管（具体类型取决于芯片版本或内部配置），它们能够直接驱动外部功率MOSFET或BJT。通过引脚13（Output Control），可以选择TL494的工作模式：当该引脚接地时，芯片工作在单端输出模式（两个输出同相驱动）；当该引脚接5V基准电压时，芯片工作在推挽输出模式（两个输出交替驱动）。

TL494引脚功能详细解读

TL494通常采用16引脚封装，每个引脚都承载着特定的功能，共同构成了其完整的控制体系。下面将对每个引脚的功能进行详细的描述。

• 引脚1 (INV) - 误差放大器1反相输入端 (Inverting Input of Error Amplifier 1):

• 该引脚是TL494内部第一个误差放大器的反相输入端。在典型的稳压电源应用中，输出电压经过分压后通常连接到此引脚，与引脚2（非反相输入端）上的基准电压进行比较。当反馈电压升高时，该放大器输出会下降，从而通过PWM比较器减小PWM占空比，实现负反馈稳压。这个引脚的输入阻抗非常高，因此流过该引脚的电流极小。设计时需要特别注意输入信号的范围，确保其在误差放大器的共模输入电压范围内。

• 引脚2 (NI) - 误差放大器1非反相输入端 (Non-Inverting Input of Error Amplifier 1):

• 该引脚是TL494内部第一个误差放大器的非反相输入端。在电源应用中，通常将内部5V基准电压通过一个电阻分压器连接到此引脚，或者直接连接到5V基准。它与引脚1共同构成了一个差分输入对，用于检测输出电压的偏差。例如，可以通过分压电阻将5V基准电压分压到2.5V，然后将输出反馈电压也分压到2.5V进行比较，从而实现不同输出电压的稳定。

• 引脚3 (FB) - 反馈输入端 (Feedback Input):

• 这个引脚是TL494的反馈输入端，它直接连接到死区时间控制比较器的一个输入端以及PWM比较器的一个输入端。它通常接收来自两个误差放大器输出的“或”逻辑结果。当任何一个误差放大器的输出电压升高时（表示需要减小占空比），该引脚的电压也会随之升高。死区时间控制电压、振荡器锯齿波峰值电压和反馈电压（即误差放大器输出电压）三者共同决定了最终的PWM占空比。具体来说，PWM的关断时刻由振荡器锯齿波与该引脚电压的比较结果决定。

• 引脚4 (DTC) - 死区时间控制输入端 (Dead-Time Control Input):

• 该引脚用于设置PWM输出的最小死区时间。死区时间是指两个互补输出脉冲之间，两个输出都为低电平（关断）的时间间隔。通过将一个电阻连接到地或一个电压源连接到此引脚，可以调节DTC电压。DTC引脚上的电压越高，产生的死区时间越长，最小占空比越小。当DTC引脚接地时，死区时间最短（约3%的周期）；当DTC引脚电压接近振荡器锯齿波峰值时，死区时间最长，甚至可以完全禁止PWM输出。在实际应用中，可以通过外部电阻或稳压管将DTC电压设定在一个合适的水平，以防止推挽拓扑中的直通。例如，如果将其连接到内部5V基准电压，可以强制输出脉冲的占空比始终小于100%，从而为开关管留出足够的关断时间。

• 引脚5 (CT) - 振荡器定时电容端 (Oscillator Timing Capacitor):

• 此引脚连接外部定时电容Ct。Ct与引脚6上的定时电阻Rt共同决定了TL494内部振荡器的频率。电容越大，振荡频率越低；电容越小，振荡频率越高。通常选用NPO或COG等温度稳定性好的陶瓷电容，以确保振荡频率的稳定。该电容的一端连接到引脚5，另一端连接到地。

• 引脚6 (RT) - 振荡器定时电阻端 (Oscillator Timing Resistor):

• 此引脚连接外部定时电阻Rt。Rt与引脚5上的定时电容Ct共同决定了TL494内部振荡器的频率。电阻越大，振荡频率越低；电阻越小，振荡频率越高。振荡器的频率$f_{osc}$的近似计算公式为：$f_{osc} approx frac{1.1}{R_t cdot C_t}$。在推挽模式下，由于脉冲转向触发器的存在，输出PWM信号的频率是振荡器频率的一半。因此，实际的开关频率$f_{sw}$在推挽模式下为$f_{sw} = frac{f_{osc}}{2} = frac{0.55}{R_t cdot C_t}$。在单端模式下，fsw=fosc。

• 引脚7 (GND) - 接地端 (Ground):

• TL494的公共接地端。所有信号和电源的参考地。设计时应确保此引脚有良好的接地连接，以减小噪声干扰。

• 引脚8 (C1) - 输出晶体管1集电极 (Collector of Output Transistor 1):

• 此引脚是内部输出晶体管Q1的集电极。在开路集电极输出配置下，外部负载（例如功率MOSFET的栅极）通过一个上拉电阻连接到电源电压，而Q1的发射极（引脚9）通常接地。当Q1导通时，引脚8被拉低，当Q1关断时，引脚8通过上拉电阻被拉高。

• 引脚9 (E1) - 输出晶体管1发射极 (Emitter of Output Transistor 1):

• 此引脚是内部输出晶体管Q1的发射极。在开路集电极输出模式下，引脚9通常直接接地。在开路发射极输出配置下，引脚8通常连接到电源电压，而引脚9则连接到负载。TL494的两个输出晶体管最大允许集电极电流为200mA。

• 引脚10 (C2) - 输出晶体管2集电极 (Collector of Output Transistor 2):

• 此引脚是内部输出晶体管Q2的集电极。与引脚8类似，在开路集电极输出配置下，外部负载通过上拉电阻连接到电源电压，而Q2的发射极（引脚11）通常接地。

• 引脚11 (E2) - 输出晶体管2发射极 (Emitter of Output Transistor 2):

• 此引脚是内部输出晶体管Q2的发射极。与引脚9类似，在开路集电极输出模式下，引脚11通常直接接地。在开路发射极输出配置下，引脚10通常连接到电源电压，而引脚11则连接到负载。

• 引脚12 (VCC) - 电源电压输入端 (Power Supply Input):

• TL494的工作电源输入端。工作电压范围通常在7V到40V之间。需要注意的是，尽管TL494可以在较高电压下工作，但为了确保内部5V基准电压的稳定以及较低的功耗，通常会在VCC引脚附近放置一个去耦电容。该引脚为芯片内部的所有模块提供电源。

• 引脚13 (OUT_CTL) - 输出控制模式选择端 (Output Control Mode Select):

• 单端模式 (Single-Ended Mode): 当引脚13接地（或连接到低于0.7V的电压）时，两个输出晶体管（Q1和Q2）的基极驱动信号是相同的，且同相。这意味着它们将同时导通和关断。这种模式常用于单端正激、反激或升压、降压等拓扑。

• 推挽模式 (Push-Pull Mode): 当引脚13连接到内部5V基准电压（引脚14）或外部高于4.5V的电压时，TL494内部的脉冲转向触发器被激活。此时，两个输出晶体管Q1和Q2将交替导通和关断，产生相位互补的驱动信号。这种模式适用于全桥、半桥和推挽等对称拓扑。

• 此引脚用于选择TL494的输出工作模式。

• 引脚14 (VREF) - 5V基准电压输出端 (5V Reference Voltage Output):

• TL494内部集成的5V基准电压输出端。这个基准电压可以为误差放大器的非反相输入端提供参考电压，也可以为外部小电流电路提供稳定的5V电源。最大输出电流通常为10mA。为了保证基准电压的稳定性，建议在该引脚和地之间并联一个100nF左右的去耦电容。

• 引脚15 (NI) - 误差放大器2非反相输入端 (Non-Inverting Input of Error Amplifier 2):

• 此引脚是TL494内部第二个误差放大器的非反相输入端。该误差放大器通常用于辅助控制功能，例如过流保护、过压保护、软启动或次级稳压等。可以将其与引脚16（反相输入端）配合使用，实现各种控制策略。

• 引脚16 (INV) - 误差放大器2反相输入端 (Inverting Input of Error Amplifier 2):

• 此引脚是TL494内部第二个误差放大器的反相输入端。与引脚15配合使用，用于第二路误差检测和控制。例如，在电流模式控制中，电流采样信号可以输入到其中一个误差放大器，与基准电压比较，实现电流环控制。

TL494主要电气参数

理解TL494的电气参数对于正确设计和优化电源电路至关重要。以下是一些关键参数的概述：

• 电源电压范围 (Supply Voltage, VCC):

• 典型值：7V至40V。

• 此范围表示芯片能够正常工作的直流电源电压。在此范围内，TL494的内部电路（包括基准电压源、振荡器等）都能保持稳定运行。

• 基准电压 (VREF):

• 典型值：5.0V。

• 精度：通常在±4%到±5%之间。

• 输出电流：最大10mA。

• 此参数表示内部基准电压的标称值及其稳定性和驱动能力。高精度的基准电压对于实现精确的输出稳压至关重要。

• 振荡器频率范围 (Oscillator Frequency Range):

• 典型值：1kHz至300kHz。

• 此范围表示TL494内部振荡器可以实现的频率范围。通过选择合适的Rt和Ct，可以在此范围内设置开关电源的工作频率。

• 死区时间控制电压范围 (Dead-Time Control Voltage Range):

• 0V至3.3V (或更高，最高可接近VCC)。

• 该电压决定了最小的PWM占空比。当DTC电压为0V时，死区时间最短（占空比最大）；当DTC电压增加时，死区时间延长，占空比减小。

• 误差放大器参数 (Error Amplifier Parameters):

• 误差放大器的输出电压范围，该电压将输入到PWM比较器。

• 高增益确保了放大器能够对微小的输入误差产生显著的输出变化，从而实现精确的稳压。

• 表示当两个输入端短接时，输出端仍然会有一个小的电压差。这会影响反馈的精度。

• 此范围表示误差放大器输入端（INV和NI）允许的电压范围。输入信号必须保持在此范围内，否则放大器可能无法正常工作或输出失真。

• 共模输入电压范围 (Common-Mode Input Voltage Range): 0V至VCC−2V。

• 输入失调电压 (Input Offset Voltage): 典型值2mV。

• 开环增益 (Open-Loop Gain): 典型值90dB。

• 输出电压范围 (Output Voltage Range): 典型值0.7V至3.5V。

• 输出晶体管参数 (Output Transistor Parameters):

• 集电极最大电压 (VCE,max): 41V (通常等于$V_{CC}$的最大值)。

• 集电极最大电流 (IC,max): 200mA。

• 饱和压降 (VCE,sat): 典型值1.1V @ IC=200mA。

• 这些参数决定了TL494输出级能够驱动外部负载的能力。200mA的电流足以直接驱动大部分小功率MOSFET或BJT的栅极，但对于大功率应用，通常需要额外的栅极驱动电路。

• 总功耗 (Total Power Dissipation):

• 通常在几百毫瓦范围内，具体取决于工作电压和负载情况。

• 工作温度范围 (Operating Temperature Range):

• 商业级：0°C至70°C。

• 工业级：-40°C至85°C。

• 扩展级：-55°C至125°C。

• 根据不同的产品型号，TL494有不同的温度等级，选择时应考虑应用环境的温度范围。

TL494工作模式与配置

TL494最突出的特点之一是其灵活的输出模式选择，这使得它能够适应各种电源拓扑的需求。通过引脚13（OUT_CTL）的设置，可以轻松切换单端或推挽输出模式。

1. 单端模式 (Single-Ended Mode)

• 配置： 将引脚13（OUT_CTL）接地（或连接到低于0.7V的电压）。

• 工作原理： 在此模式下，TL494内部的脉冲转向触发器被禁止。振荡器产生的PWM信号将同时控制两个输出晶体管（Q1和Q2）的基极。因此，Q1和Q2将同时导通和关断，产生同相位的PWM输出。虽然内部有两路输出，但在单端应用中通常只使用其中一路来驱动一个开关管，或者将两路输出并联以增加驱动能力（但通常不建议直接并联，因为可能存在输出电流不均的问题）。

• 适用拓扑： 这种模式常用于单端正激变换器、反激变换器、升压（Boost）变换器、降压（Buck）变换器以及升降压（Buck-Boost）变换器等。在这些拓扑中，只有一个主开关管需要驱动。

• 特点：

• 开关频率等于振荡器频率 (fsw=fosc)。

• 控制相对简单，电路设计直观。

• 适合小到中等功率的应用。

2. 推挽模式 (Push-Pull Mode)

• 配置： 将引脚13（OUT_CTL）连接到内部5V基准电压（引脚14）或外部高于4.5V的电压。

• 工作原理： 在此模式下，TL494内部的脉冲转向触发器被激活。振荡器产生的PWM信号首先进入触发器，触发器将其分解成两路互补的PWM信号，交替地驱动Q1和Q2。这意味着当Q1导通时Q2关断，当Q2导通时Q1关断，两者之间存在一个死区时间，以防止直通。这种交替驱动的方式非常适合对称型电源拓扑。

• 适用拓扑： 这种模式是设计推挽式变换器、半桥变换器和全桥变换器的理想选择。在这些拓扑中，需要两个（或更多）开关管轮流工作，以实现变压器磁芯的双向磁化或更高效率的能量传输。

• 特点：

• 开关频率是振荡器频率的一半 (fsw=fosc/2)。这是因为每个输出通道在一个振荡周期内只导通一次。

• 能够实现变压器磁芯的双向磁化，提高了变压器的利用率。

• 通常效率较高，适合中到大功率应用。

• 需要注意死区时间的设置，以避免直通问题。

PWM控制策略：电压模式与电流模式

TL494本身是电压模式控制器，这意味着它通过比较输出电压反馈与基准电压的误差来调节PWM占空比。但它也能够通过外部电路辅助实现电流模式控制。

• 电压模式控制 (Voltage Mode Control):

• 这是TL494最基本的控制方式。一个误差放大器（通常是EA1）用于检测输出电压的误差，其输出直接送给PWM比较器。

• 优点：简单易实现，适用于大多数稳压电源。

• 缺点：对输入电压和负载变化响应较慢，容易出现环路不稳定性（需要复杂的补偿），对EMI敏感。

• 电流模式控制 (Current Mode Control):

• 虽然TL494不是原生的电流模式控制器（如UC384x系列），但可以通过巧妙地利用其两个误差放大器来实现峰值电流模式控制。

• 实现方式： 通常将一个误差放大器（例如EA1）配置为电压环，用于检测输出电压误差；另一个误差放大器（例如EA2）配置为电流环，用于检测电感电流或开关管电流。电流采样信号（通常是经过电阻转换的电压信号）输入到EA2，并与电流设定值进行比较。EA2的输出与EA1的输出通过“或”门逻辑，共同决定PWM占空比。当电流超过设定值时，电流环将迅速拉低PWM占空比，实现逐周期电流限制。

• 优点： 具有更好的线路和负载瞬态响应，固有的逐周期电流限制功能，自动均流（在多相应用中），并且在某些情况下可以简化环路补偿。

• 缺点： 电流采样引入额外损耗和复杂性，需要斜坡补偿以消除次谐波振荡（当占空比超过50%时）。

TL494典型应用电路分析

TL494的灵活性使其能够应用于多种开关电源拓扑。以下是一些典型的应用示例及简要说明。

1. 反激式变换器 (Flyback Converter)

• 概述： 反激变换器是一种常用的隔离型DC-DC变换器，特别适合低到中等功率、多路输出或要求隔离的应用。

• TL494应用：

• VCC供电： TL494的VCC引脚（12）通常由主电源经过降压或辅助绕组整流滤波后供电。

• 反馈回路： 输出电压通过光耦反馈到TL494的误差放大器1（INV/NI，引脚1/2）。光耦的TL431等精密稳压器作为误差放大器，其输出电流控制光耦的LED电流，从而调节TL494的反馈电压。

• 振荡器： 通过Rt和Ct（引脚5/6）设定开关频率。

• 输出模式： 通常设置为单端模式（引脚13接地），驱动一个外部功率MOSFET。

• 死区时间： 引脚4（DTC）通常连接到地或通过电阻分压器提供一个小的正电压，以确保一定的死区时间。

• 辅助功能： 另一个误差放大器（EA2，引脚15/16）可以用于实现过流保护，例如通过检测主开关管的源极电流。当电流超过阈值时，EA2会减小PWM占空比。

2. 推挽式变换器 (Push-Pull Converter)

• 概述： 推挽变换器是一种高效的隔离型DC-DC变换器，通过两个开关管轮流导通驱动中心抽头变压器，实现双向磁化。

• TL494应用：

• VCC供电： 同反激变换器。

• 反馈回路： 同反激变换器。

• 振荡器： 通过Rt和Ct设定振荡频率。需要注意的是，推挽模式下实际开关频率是振荡频率的一半。

• 输出模式： 必须设置为推挽模式（引脚13连接到VREF，引脚14）。TL494的两个输出（引脚8/9和10/11）分别驱动两个功率MOSFET。

• 死区时间： 引脚4（DTC）的设置至关重要。必须确保有足够的死区时间来防止两个开关管同时导通，导致直通短路。通常会连接一个电阻或稳压管到VREF或VCC，以提供一个合适的DTC电压。

• 驱动： 鉴于TL494的驱动能力有限（200mA），对于大功率MOSFET，可能需要额外的栅极驱动器（如推挽式驱动级或缓冲级）来提供足够的瞬态电流，以快速充放电MOSFET的栅极电容。

3. 半桥变换器 (Half-Bridge Converter)

• 概述： 半桥变换器也是一种常用的隔离型DC-DC变换器，由两个串联的开关管和两个串联的电容组成，形成一个半桥结构。

• TL494应用：

• VCC供电、反馈、振荡器： 与推挽变换器类似。

• 输出模式： 必须设置为推挽模式（引脚13连接到VREF）。

• 驱动： TL494的两个输出信号直接驱动半桥中的两个开关管。由于半桥上臂开关管的源极是浮动的，通常需要专用的高/低侧栅极驱动器（如IR2110）来电平转换和放大TL494的输出信号，以便驱动上臂MOSFET。

• 死区时间： 同样需要严格控制DTC引脚，以防止上下臂开关管直通。

4. 软启动功能 (Soft-Start Function)

• TL494本身没有专用的软启动引脚，但可以通过外围电路实现软启动。

• 实现方式： 最常见的方法是将一个RC电路连接到误差放大器2的非反相输入端（引脚15）或死区时间控制引脚（引脚4）。

• 通过EA2实现： 将一个电容C串联一个电阻R接到VREF，并将R和C的连接点接到引脚15。上电时，电容缓慢充电，导致引脚15的电压缓慢上升。由于EA2的输出通过“或”逻辑与EA1相连，这会限制最初的PWM占空比，使其从零逐渐增加到最大值。一旦电容充满电，软启动功能结束，EA2的输出不再限制占空比。

• 通过DTC实现： 类似的，将RC电路连接到引脚4。上电时，引脚4的电压缓慢上升，导致死区时间逐渐减小，从而使PWM占空比缓慢增加。当电容充满电后，DTC电压稳定在一个低值，软启动结束。

• 优点： 软启动功能可以有效抑制上电瞬间的浪涌电流和输出电压过冲，保护元器件。

TL494设计考量与注意事项

成功应用TL494需要考虑多个设计细节，以确保电源的稳定性、效率和可靠性。

1. 布局与布线 (Layout and Routing):

• 电源去耦： 在VCC引脚（12）附近放置一个100nF的陶瓷电容，以及一个10uF或更大的电解电容，用于滤除高频噪声和提供稳定的电源。

• 基准电压去耦： 在VREF引脚（14）附近放置一个100nF的陶瓷电容，以确保基准电压的稳定性。

• 接地： 确保TL494的GND引脚（7）有良好的低阻抗接地连接。控制电路的小信号地和大电流功率地应分开，并在一点汇合，避免地环路噪声。

• 高频信号： 振荡器部分（Rt和Ct）应尽可能靠近芯片，走线要短，避免引入噪声。

• 反馈回路： 反馈信号线应远离噪声源，并尽量短，以减小EMI干扰。

2. 振荡器频率设置 (Oscillator Frequency Setting):

• Rt和Ct的选择： 选择Rt和Ct时，要考虑到所需的开关频率。对于推挽模式，输出频率是振荡频率的一半。

• 组件精度： 选用高精度的电阻和电容，尤其是定时电容Ct，推荐使用NPO或COG陶瓷电容，以保证振荡频率的稳定性。

• 温度漂移： 考虑Rt和Ct的温度系数，选择温度稳定性好的元件，以减小频率随温度变化的漂移。

3. 死区时间控制 (Dead-Time Control):

• 重要性： 在推挽和半桥/全桥拓扑中，死区时间是防止直通短路的关键。没有足够的死区时间会导致上下桥臂开关管同时导通，从而损坏器件。

• 设置方法： 通过在DTC引脚（4）上施加适当的电压来设置死区时间。通常可以将一个电阻从VREF（14）连接到DTC，然后DTC通过另一个电阻接地，形成一个分压器。分压比越高，DTC电压越高，死区时间越长。在调试阶段，可以通过示波器观察输出波形来优化死区时间。

• 最小占空比： DTC引脚电压越高，最小占空比越小。这对于某些需要较宽占空比调节范围的应用可能需要注意。

4. 误差放大器使用 (Error Amplifier Usage):

• 输入范围： 确保误差放大器输入电压（INV和NI）始终在其共模输入电压范围内（0V至VCC-2V），否则会导致放大器工作异常。

• 补偿网络： 为了保证电源环路的稳定性，误差放大器通常需要外部RC补偿网络。补偿网络的参数需要根据电源的拓扑、输出电容、负载特性等进行计算和优化。常见的补偿类型包括Type I、Type II和Type III补偿。

• 未使用的放大器： 如果一个误差放大器未使用，建议将其反相输入端接地，非反相输入端连接到VREF，以确保其输出处于高电平，不会对主PWM信号产生干扰。

5. 输出驱动能力 (Output Drive Capability):

• 限制： TL494的输出晶体管最大集电极电流为200mA，这对于驱动小型MOSFET或BJT是足够的。

• 外部驱动器： 对于驱动栅极电容较大的大功率MOSFET，200mA可能不足以实现快速的开关速度。在这种情况下，应使用外部栅极驱动器（如MOSFET驱动IC或由BJT构成的推挽驱动级）来增强驱动能力，以减少开关损耗。

• 开路集电极/发射极： 根据TL494的引脚配置，可以灵活选择开路集电极或开路发射极输出，以适应不同的栅极驱动要求。

6. 保护功能 (Protection Functions):

• 过流保护： 利用TL494的第二个误差放大器（EA2）可以方便地实现逐周期过流保护。通过电流互感器或电流采样电阻检测主电流，将采样信号送入EA2，并设置一个基准电压。当电流超过设定值时，EA2的输出会迅速拉低PWM占空比，限制电流。

• 过压保护： 同样可以利用EA2实现过压保护。当输出电压过高时，EA2触发保护。

• 欠压锁定 (UVLO)： TL494内部没有欠压锁定功能，因此在VCC电压过低时可能无法正常工作。在某些应用中，可能需要外部电路来提供UVLO功能，确保芯片在VCC达到安全工作电压后才开始工作。

7. 热管理 (Thermal Management):

• 尽管TL494的功耗相对较低，但在高温环境或长时间工作时，仍需考虑其热耗散。如果驱动较大负载或VCC较高，芯片可能会产生一定的热量。

• 封装： 根据功耗和环境温度选择合适的封装（DIP通常比SOIC散热好一些）。

• PCB布局： 确保芯片下方有足够的铜箔面积作为散热片。

TL494与其他PWM控制器的比较

尽管TL494是一款经典的PWM控制器，但市场上有许多更现代、功能更丰富的替代品。了解TL494的优势和劣势，有助于在设计时做出明智的选择。

TL494的优势：

• 成本效益高： 这是TL494最大的优势之一。它是一种非常廉价且易于获取的IC，这使得它成为成本敏感型应用的理想选择。

• 简单易用： 相对于许多复杂的数字控制器，TL494的功能直观且易于理解和应用。其模拟控制环路对于工程师来说调试相对简单。

• 灵活性： 支持单端和推挽两种输出模式，可配置的死区时间控制，以及两个可用于多种功能的误差放大器，使其能够适应多种电源拓扑和控制策略。

• 久经考验： TL494已经使用了几十年，其稳定性和可靠性得到了广泛验证。有大量的应用笔记和设计资料可供参考。

• 宽电源电压范围： 7V至40V的工作电压范围使其可以直接从多种电源轨供电。

TL494的劣势与现代控制器对比：

• 无集成栅极驱动器： TL494的输出驱动电流有限（200mA），对于驱动大功率MOSFET通常需要外部栅极驱动器，增加了BOM成本和PCB面积。现代PWM控制器通常集成了强大的栅极驱动器。

• 无内置软启动： 需要外部RC电路来实现软启动，而许多现代控制器内置了可编程的软启动功能。

• 无内置欠压锁定 (UVLO)： 缺乏内置的UVLO功能，在VCC电压不稳定或启动过程中可能会出现问题。

• 模拟控制： 纯模拟控制环路，在某些复杂控制策略（如PFC、数字补偿）方面不如数字控制器灵活和精确。

• 振荡器精度： 外部Rt/Ct设置的振荡器频率精度不如内部或外部晶振控制的数字PWM控制器。

• 缺乏高级保护功能： 没有内置的过温保护、精确的过压/欠压保护、可编程的故障保护等功能，这些通常需要外部电路来实现。现代控制器通常集成了多种可编程保护功能。

• 电流模式控制的局限性： 无法原生实现真正的峰值电流模式控制，需要额外的电路来解决斜坡补偿等问题。

总结：

TL494作为一款经典的PWM控制器，在成本、易用性和灵活性方面具有显著优势，尤其适合于入门级电源设计和成本敏感的应用。然而，对于需要更高集成度、更强大保护功能、更精确控制和更高效率的现代高性能电源设计，通常会选择更先进的PWM控制器，例如UC384x系列（更专注于电流模式）、UCCx系列（更专业的同步整流、PFC等）或各种数字电源控制器。但无论如何，TL494仍然是电源工程师工具箱中不可或缺的一员，对它的深入理解有助于我们更好地应对各种电源设计挑战。

结语

通过对TL494脉宽调制控制器引脚功能和参数的深入剖析，我们可以看到这款芯片虽然问世已久，但其经典的设计思想和强大的灵活性使其在电源管理领域依然占有一席之地。从内部的振荡器、误差放大器到死区时间控制和输出驱动，每一个模块都为构建稳定高效的开关电源提供了必要的支持。掌握其16个引脚的各自职责及其相互作用，理解不同工作模式下的配置细节，并结合其关键电气参数进行合理的设计，是成功应用TL494的基础。

在实际应用中，工程师们需要仔细权衡成本、性能、复杂性等因素。TL494凭借其卓越的性价比和可靠性，在许多DC-DC转换器、逆变器以及各类开关电源中发挥着重要作用。虽然面对日益复杂的电源需求，市面上出现了更多功能集成度高、控制算法先进的现代PWM控制器，但TL494作为电源拓扑学习和实践的优秀平台，其价值依然不容忽视。通过对TL494的学习，不仅能够解决实际设计问题，更能加深对PWM控制原理的理解，为掌握更复杂、更前沿的电源管理技术奠定坚实的基础。

在未来的电源设计中，TL494将继续以其独特的优势，在特定的细分市场中发光发热。深入理解并灵活运用TL494，无疑能为工程师们提供更多解决电源设计挑战的思路和方法。
