引言：高效电源管理的核心

在当今高度集成的电子系统中，电源管理单元的重要性不言而喻。它如同系统的“心脏”，为各个功能模块提供稳定、高效的能量供应。随着电子产品向小型化、便携化、智能化方向发展，对电源管理芯片的要求也越来越高：更高的转换效率、更宽的输入电压范围、更小的封装尺寸以及更便捷的设计应用。德州仪器（TI）作为全球领先的模拟和嵌入式处理技术公司，在电源管理领域拥有深厚的技术积累，其推出的 TPS5430 正是一款广受业界认可的 3A、宽输入范围降压型开关转换器（Buck Converter），它以其出色的性能、易用性和可靠性，在诸多应用中发挥着关键作用。

本资料将全面深入地探讨 TPS5430 的各项特性、工作原理、设计考量、典型应用以及常见的故障排除方法，旨在为工程师、技术爱好者和学生提供一份详尽且实用的参考指南。我们将从宏观到微观，逐步揭示这款芯片的奥秘，帮助读者更好地理解和应用 TPS5430。

第一章：TPS5430 概述与核心特性

1.1 TPS5430 的市场定位与优势

TPS5430 是一款高性能、固定频率、降压型 DC-DC 转换器，能够从高达 36V 的输入电压提供高达 3A 的连续输出电流。其主要优势在于集成度高，内部包含了主开关FET，从而简化了外部电路设计，减小了PCB面积。此外，它采用了 TI 专利的 SOIC PowerPAD™ 封装，这种封装具有出色的散热性能，在高功率应用中能有效降低芯片温度，确保长期稳定运行。

这款芯片特别适用于那些需要从较高电压（如 24V 工业总线、汽车电池）降压到较低电压（如 3.3V、5V、12V）的应用场景。相比传统的线性稳压器，TPS5430 的开关转换方式能够显著提高电源转换效率，减少能量损耗，这对于电池供电系统或对散热有严格要求的系统来说至关重要。

1.2 关键特性一览

TPS5430 的核心特性使其在各种应用中脱颖而出：

• 宽输入电压范围： 支持从 5.5V 至 36V 的宽输入电压范围，使其能够适应各种电源输入。例如，它可以直接从汽车 12V/24V 电源、工业 24V 总线或通信设备 48V（降压到 36V）电源取电。这种灵活性大大拓宽了其应用范围。

• 高输出电流能力： 能够提供高达 3A 的连续输出电流，满足中等功率负载的需求。这意味着它可以驱动微控制器、传感器、通信模块、显示屏等多种负载。

• 集成低压侧和高压侧 FET： 内部集成了 130mΩ 的高压侧和 110mΩ 的低压侧 MOSFET，这简化了外部元件选择，降低了 BOM 成本，并优化了整体解决方案尺寸。这种高度集成也减少了寄生参数，有利于提高开关速度和效率。

• 固定 500kHz 开关频率： 固定工作在 500kHz 的开关频率，使得设计师可以更容易地选择外部电感和电容，优化滤波性能，并避免与敏感射频电路产生干扰。较高的开关频率也允许使用更小的外部元件，进一步减小了解决方案的体积。

• 电流模式控制： 采用电流模式控制架构，提供优异的瞬态响应和输出电压调节精度。电流模式控制的优点在于其固有的逐周期限流能力，提高了系统的鲁棒性和安全性。

• 内部软启动： 集成了软启动功能，限制了启动时的浪涌电流，有效保护了输入电源和下游电路。软启动时间可以通过外部电容调节，提供了设计灵活性。

• 低关断电流： 在关断模式下，芯片的静态电流极低（典型值小于 10µA），这对于电池供电的应用来说非常重要，可以延长电池寿命。

• 热关断与过流保护： 内置过温保护（TSD）和逐周期过流保护（OCP）功能，确保芯片在异常工作条件下（如过载、短路、过热）的安全运行，提高系统的可靠性。

• PowerPAD™ 封装： 采用散热增强型 SOIC-8 PowerPAD™ 封装，提供卓越的热性能，有效降低芯片在高功率输出时的温升，保证了长期工作的稳定性。

这些特性共同构成了 TPS5430 的强大功能，使其成为众多降压应用的首选。

第二章：TPS5430 引脚功能与典型应用电路

2.1 引脚功能详细说明

了解每个引脚的功能是正确使用 TPS5430 的基础。TPS5430 采用 SOIC-8 PowerPAD™ 封装，其引脚定义如下：

• VIN (引脚 1, 8): 电源输入引脚。这是芯片的主电源输入，连接到未经稳压的输入电压源。为了确保芯片正常工作并抑制高频噪声，靠近此引脚应放置一个低 ESR 的陶瓷输入电容。通常建议多个电容并联，以降低ESR并提高纹波电流承载能力。

• GND (PowerPAD, 引脚 2, 7): 接地引脚。这是芯片的模拟和功率地。PowerPAD™ 是一个大型散热焊盘，必须连接到 PCB 的大面积接地平面，以提供良好的散热路径。良好的接地设计对于降低噪声和提高转换效率至关重要。

• EN (引脚 3): 使能引脚。这是一个高电平有效（Active High）的使能控制引脚。当 EN 引脚电压高于内部阈值时，芯片开始工作；当 EN 引脚电压低于阈值时，芯片进入低功耗关断模式。通常，可以通过一个电阻分压器连接到 VIN 或其他控制信号，以实现电源的时序控制。

• RT (引脚 4): 外部软启动电容引脚。此引脚用于连接一个外部电容到地，以调节内部软启动时间。更大的电容值将导致更长的软启动时间，从而更平缓地启动输出电压，并限制启动时的浪涌电流。如果不需要软启动，此引脚可以直接悬空。

• FB (引脚 5): 反馈引脚。此引脚连接到输出电压的反馈分压器。通过调节反馈分压电阻的比例，可以设定 TPS5430 的输出电压。芯片内部的误差放大器会比较 FB 引脚电压与内部基准电压（通常为 0.8V），然后调整占空比以维持输出电压稳定。精确的反馈电阻选择是实现精确输出电压的关键。

• SW (引脚 6): 开关输出引脚。此引脚连接到外部电感和输出整流二极管（肖特基二极管）。SW 引脚是内部功率开关的输出，它在内部 MOSFET 导通和关断之间快速切换，产生脉冲电压，并通过外部电感和电容进行平滑滤波以产生稳定的直流输出电压。由于开关瞬态电流大，SW 引脚应尽可能短且粗，以减少寄生电感和电阻。

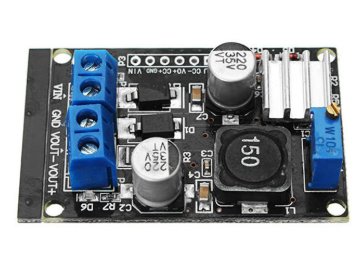

2.2 典型应用电路

一个典型的 TPS5430 降压转换器应用电路包括以下几个核心部分：

图 2-1：TPS5430 典型应用电路

                  VIN (5.5V - 36V)
                      |
                     ---
                     | | CIN (输入电容)
                     ---
                      |
                      |___________________________
                      |                          |
                      |                          |
                   VIN (1,8)                   EN (3)
                      |                          |
               TPS5430                      |
                      |                          |
                   SW (6)                   RT (4)
                      |                          |
                      |                          |      +--- R_TOP (反馈电阻)
                      |                          |      |
                      |                          |      |
                     --- L1 (输出电感)           FB (5) ---+--- VOUT (输出电压)
                     ---                         |      |
                      |                          |      |
                     --- C_OUT (输出电容)        |      +--- R_BOTTOM (反馈电阻)
                     ---                         |      |
                      |                          |      |
                      |__________________________|______GND (2,7, PowerPAD)
                                                 |
                                                 |
                                                D1 (肖特基二极管)
                                                 |
                                                 |_______________________
                                                         |
                                                        负载

电路元件说明：

• 输入电容 (CIN): typically a low-ESR ceramic capacitor, such as 10µF to 47µF, placed as close as possible to the VIN and GND pins. Its function is to smooth the input voltage, reduce input ripple, and provide the transient current required by the switching converter.

• 输出电感 (L1): critical for storing and releasing energy, forming the output LC filter. Its value determines the ripple current and the transient response. Typical values range from 10µH to 47µH, depending on the switching frequency and output current.

• 肖特基二极管 (D1): acts as the freewheeling diode. When the internal high-side switch turns off, the current stored in the inductor needs a path to flow. A fast recovery Schottky diode with low forward voltage drop is essential to minimize power loss and improve efficiency. Its reverse voltage rating must be greater than the maximum input voltage, and its forward current rating must be greater than the maximum output current.

• 输出电容 (C_OUT): typically a low-ESR ceramic or electrolytic capacitor, ranging from 47µF to 220µF or higher, depending on the output ripple requirement and load transient response. It filters the output voltage, reduces ripple, and provides instantaneous current to the load during transients.

• 反馈电阻 (R_TOP, R_BOTTOM): forms a voltage divider to set the output voltage. The output voltage V_OUT is calculated using the formula: $V\_{OUT} = V\_{FB} * (1 + R\_{TOP} / R\_{BOTTOM})$，其中 V_FB 是内部基准电压，典型值为 0.8V。精确匹配和低温度系数的电阻是确保输出电压精度的关键。

第三章：TPS5430 工作原理深度剖析

3.1 降压转换器基本原理回顾

在深入 TPS5430 的内部工作原理之前，我们先简要回顾一下降压（Buck）转换器的基本工作原理。降压转换器是一种开关型 DC-DC 转换器，其功能是将较高的输入直流电压转换为较低的输出直流电压。它通过周期性地开/关一个开关元件（通常是MOSFET）来控制能量传输。

当开关导通时，输入电压通过电感向负载供电，同时在电感中存储能量（电流线性上升）。当开关关断时，电感中存储的能量通过续流二极管释放到负载，同时继续为负载供电（电流线性下降）。通过调节开关的占空比（即导通时间与开关周期的比值），可以控制输出电压。在连续导通模式（CCM）下，输出电压 V_OUT 与输入电压 V_IN 的关系为：$V\_{OUT} = D * V\_{IN}$，其中 D 为占空比。

3.2 TPS5430 的内部框图与功能模块

TPS5430 内部集成了多个功能模块，协同工作以实现高效的电压转换和稳压功能。其主要功能模块包括：

• 内部电源与基准电压源： 为芯片内部各个模块提供稳定的偏置电压和精确的基准电压（通常为 0.8V），作为误差放大器的参考输入。

• 振荡器： 产生固定的 500kHz 开关频率。这个频率决定了转换器的开关周期，并影响电感和电容的选择。

• PWM 比较器与驱动器： 根据误差放大器的输出信号和内部斜坡补偿信号，生成驱动内部功率 MOSFET 的 PWM（脉冲宽度调制）信号。PWM 比较器将误差放大器的输出与一个内部锯齿波或三角波形进行比较，从而产生所需的占空比。

• 误差放大器： 这是一个高增益的运算放大器，用于比较反馈引脚 (FB) 的电压与内部基准电压。其输出信号代表了输出电压与设定值之间的偏差，这个偏差信号将输入到 PWM 比较器，以调节占空比来纠正输出电压的偏差。

• 电流检测电路： 实时监测电感电流，用于实现电流模式控制和逐周期过流保护。在电流模式控制中，电感峰值电流直接参与 PWM 调制，使得环路响应更快，负载瞬态响应更好。

• 功率 MOSFET (高压侧和低压侧)： 芯片内部集成的两个 MOSFET，分别作为主开关和同步整流开关（尽管 TPS5430 使用外部肖特基二极管作为续流，但在某些同步降压芯片中，低压侧 MOSFET 会替代肖特基二极管以进一步提高效率）。TPS5430 内部集成的是高压侧 MOSFET，而低压侧是肖特基二极管。

• 软启动电路： 控制输出电压在启动时缓慢上升，避免大电流冲击。通过外部 RT 引脚连接的电容来设定软启动时间。

• 保护电路： 包括过流保护 (OCP) 和热关断 (TSD)。过流保护通常是逐周期限流，当电感电流超过预设阈值时，会立即关断高压侧 MOSFET，防止损坏。热关断则在芯片内部温度超过安全阈值时关断所有操作，待温度下降后自动恢复。

3.3 电流模式控制的优势

TPS5430 采用的是峰值电流模式控制。这种控制方式相比传统的电压模式控制具有显著优势：

• 更快的瞬态响应： 由于电感电流直接参与了控制环路，当负载发生瞬变时，电感电流能更快地响应，从而缩短了输出电压的恢复时间，减小了电压跌落或过冲。

• 固有的逐周期限流： 电流模式控制天然具有逐周期限流功能。当电感电流达到设定阈值时，高压侧开关就会关断，有效防止了过载和短路情况下的芯片损坏。

• 简化环路补偿： 电流模式控制使得控制环路更简单，通常只需要一个 Type II 或 Type III 补偿网络即可实现稳定。这是因为电流环路使得功率级表现为一个一阶系统，而不是二阶系统，简化了环路设计。

• 更好的线路调整率： 对输入电压变化的抑制能力更强，即使输入电压波动，输出电压也能保持稳定。

第四章：关键外部元件选型与设计考量

正确选择外部元件对于 TPS5430 的性能至关重要。本章将详细介绍电感、输入/输出电容、肖特基二极管和反馈电阻的选型原则。

4.1 输出电感 (L) 的选择

电感是降压转换器中的关键储能元件。选择合适的电感值需要综合考虑多个因素：

• 电感值计算： 电感值影响输出电流纹波 ΔI_L。一个合理的电感纹波电流通常是最大输出电流的 20% 到 40%。计算公式为： $L = (V\_{OUT} * (V\_{IN(max)} - V\_{OUT})) / (ΔI\_L * F\_{SW} * V\_{IN(max)})$ 其中，F_SW 是开关频率 (500kHz)，V_IN(max) 是最大输入电压。

• 饱和电流： 电感的饱和电流 I_SAT 必须大于最大峰值电感电流 I_L(peak)。峰值电流计算为：I_L(peak)=I_OUT(max)+ΔI_L/2。如果电感在最大工作电流下饱和，其电感值会急剧下降，导致电流纹波过大，甚至可能引起系统不稳定或芯片损坏。

• 直流电阻 (DCR)： 电感的直流电阻越小越好，因为它会直接影响转换效率。 $P\_{Loss(DCR)} = I\_{OUT(rms)}^2 * DCR$。

• 尺寸与封装： 根据应用的空间限制选择合适的尺寸和表面贴装或通孔封装。

• 磁芯材料： 不同的磁芯材料有不同的磁饱和特性和损耗特性。通常选择铁粉芯或铁氧体磁芯电感。

实践建议： 通常在 10µH 到 47µH 之间选择电感。对于 3A 输出，一个 22µH 或 33µH 的电感是比较常见的选择。

4.2 输入电容 (CIN) 的选择

输入电容的主要作用是平滑输入电压纹波，提供开关转换器所需的瞬态电流，并抑制开关噪声传导到输入电源。

• 容量： 需要足够大的容量来处理输入纹波电流。对于 TPS5430，通常推荐使用 10µF 到 47µF 的陶瓷电容。多个小容量陶瓷电容并联可以有效降低等效串联电阻 (ESR)。

• ESR： 越低越好。低 ESR 可以有效降低电容上的功耗 ($P\_{Loss(ESR)} = I\_{CIN(rms)}^2 * ESR$)，并减少输入电压纹波。

• 额定电压： 电容的额定电压必须远大于最大输入电压，通常建议留有 20% 或更多的裕量。

• 纹波电流能力： 输入电容必须能够承受流过它的 RMS 纹波电流。该 RMS 纹波电流与占空比和输出电流有关。

实践建议： 在 VIN 引脚附近放置至少一个 22µF 或 47µF 的 X5R/X7R 陶瓷电容，并联一个 0.1µF 或 0.01µF 的去耦电容，以滤除高频噪声。

4.3 输出电容 (C_OUT) 的选择

输出电容用于平滑输出电压，降低输出纹波，并在负载瞬态变化时提供瞬时电流。

• 容量： 决定了输出电压纹波的大小和负载瞬态响应。通常，更大的容量可以提供更低的纹波和更好的瞬态响应。 输出电压纹波计算公式：$ΔV\_{OUT} = ΔI\_L * (ESR\_{COUT} + 1 / (8 * F\_{SW} * C\_{OUT}))$。 通常推荐使用 47µF 到 220µF 或更高容量的陶瓷电容或低 ESR 电解电容。

• ESR： 低 ESR 是关键，它直接影响输出电压纹波。对于陶瓷电容，ESR 非常低。对于电解电容，应选择低 ESR 的产品。

• 额定电压： 必须大于最大输出电压。

• DC 偏压特性： 陶瓷电容的实际容量会随着直流偏置电压的增加而显著下降，尤其是在高压应用中。因此，在选择陶瓷电容时，要考虑到其在实际工作电压下的有效容量。

实践建议： 可以使用多个陶瓷电容并联，例如 2 个 47µF 的陶瓷电容，或者一个 100µF 的低 ESR 电解电容并联几个 1µF 的陶瓷电容，以获得良好的纹波抑制和瞬态响应。

4.4 肖特基二极管 (D1) 的选择

肖特基二极管作为续流二极管，在开关关断时提供电流路径。其性能直接影响转换效率。

• 反向电压 (VR): 肖特基二极管的反向电压额定值必须大于最大输入电压 V_IN(max)。通常选择 $V\_R > 1.2 * V\_{IN(max)}$。

• 正向电流 (IF): 肖特基二极管的正向电流额定值必须大于最大输出电流 I_OUT(max)。通常选择 $I\_F > 1.2 * I\_{OUT(max)}$。

• 正向压降 (VF): 越低越好。正向压降会直接导致功率损耗：$P\_{Loss(diode)} = I\_{OUT} * V\_F * (1 - D)$。选择低 VF 的肖特基二极管可以显著提高效率。

• 反向恢复时间： 肖特基二极管的反向恢复时间非常短，这正是它被选择作为续流二极管的原因，可以减少开关损耗。

• 封装： 根据功耗和散热需求选择合适的封装（如 SMB、SMC、TO-220 等）。

实践建议： 对于 3A 输出，通常选择额定电流在 3A-5A 之间，反向电压在 40V-60V 之间的肖特基二极管，例如 SS34, MBRS340 等。肖特基二极管必须靠近 SW 引脚和 GND 放置，并尽可能缩短走线，以减少寄生电感和噪声。

4.5 反馈电阻 (R_TOP, R_BOTTOM) 的选择

反馈电阻分压器用于设定输出电压。

• 电阻值： 根据 $V\_{OUT} = V\_{FB} * (1 + R\_{TOP} / R\_{BOTTOM})$ 公式进行计算。V_FB 典型值为 0.8V。 为了减小误差放大器的偏置电流影响，通常选择 R_BOTTOM 在 10kΩ 到 100kΩ 之间。一旦 R_BOTTOM 确定，就可以计算 R_TOP。 例如，如果 V_OUT = 5V，V_FB = 0.8V，选择 R_BOTTOM = 10kΩ，那么 $R\_{TOP} = R\_{BOTTOM} * (V\_{OUT} / V\_{FB} - 1) = 10kΩ * (5V / 0.8V - 1) = 10kΩ * (6.25 - 1) = 52.5kΩ$。

• 精度和温度系数： 为了确保输出电压的精度和稳定性，应选择 1% 或更高精度的金属膜电阻，并具有低温度系数。

实践建议： 反馈电阻应尽可能靠近 FB 引脚放置，避免长走线引入噪声。

第五章：PCB 布局布线与热管理

PCB 布局布线对于开关电源的性能（效率、EMI、稳定性）至关重要。不当的布局可能导致噪声、振荡、效率低下甚至系统故障。热管理则是确保芯片长期稳定工作的关键。

5.1 关键 PCB 布局布线原则

以下是设计 TPS5430 PCB 时的关键布线原则：

1. 最小化电流环路：

• 输入电流环路： 输入电容 (CIN)、VIN 引脚和 GND 引脚之间的环路应尽可能小。将 CIN 紧密放置在 VIN 和 GND 引脚之间，并使用宽而短的走线连接。这是抑制输入纹波和 EMI 的关键。

• SW 节点： SW 引脚连接到电感和肖特基二极管的节点是一个高 dv/dt 和高 di/dt 的开关节点。该节点应尽可能小且短，以减少辐射 EMI。

• 输出电流环路： 输出电感 (L)、输出电容 (COUT) 和负载之间的环路也应尽可能小。将 COUT 靠近负载放置。

• 肖特基二极管环路： 肖特基二极管、SW 引脚和 GND 之间的环路也要最小化。肖特基二极管应紧密放置在 SW 引脚和 GND PowerPAD 旁边。

2. 大面积接地平面 (GND Plane)：

• 使用大面积的接地平面作为参考，这有助于减少电磁干扰 (EMI)，提高散热效率，并提供稳定的参考电压。

• TPS5430 的 PowerPAD™ 必须通过多个过孔连接到大面积的接地平面，以实现最佳散热。过孔应均匀分布，以确保热量能有效传导到下一层。

3. 电源路径与信号路径分离：

• 将高电流的功率路径（VIN, SW, GND）与低电流的控制信号路径（FB, EN, RT）分开。避免敏感的控制信号线与开关节点或大电流路径并行布线。

• 反馈路径（FB 引脚）对噪声非常敏感。反馈电阻应尽可能靠近 FB 引脚和输出电压点放置，并远离 SW 节点等噪声源。反馈走线应避免穿过高噪声区域。

4. 去耦电容放置：

• 输入和输出去耦电容应尽可能靠近其对应的电源引脚放置。

• 特别是高频陶瓷电容，应直接放置在 VIN 和 GND 引脚，以及 VOUT 和 GND 之间。

5. 散热考量：

• TPS5430 的 PowerPAD™ 是主要的散热途径。确保其与 PCB 的大面积接地平面有良好的热连接。可以在接地平面上打更多的热过孔（Thermal Vias），将热量传导到其他层或散热器。

• 在高电流应用中，可能需要增加铜箔面积或使用外部散热器来辅助散热。

6. 防止串扰：

• 避免在不同层或同一层上敏感信号线和高噪声线之间的并行走线。如果无法避免，可以使用接地线隔开。

5.2 热管理

TPS5430 虽然效率较高，但在 3A 输出时仍然会产生一定的热量。良好的热管理对芯片的长期可靠性和性能至关重要。

• PowerPAD™ 连接： 确保 PowerPAD™ 通过足够数量的过孔（例如，多个直径 0.3mm 的过孔）连接到大面积的接地铜箔。这些过孔将芯片内部产生的热量传导到 PCB 的地平面。

• 铜箔面积： 在 PowerPAD™ 周围和整个接地层上使用尽可能大的铜箔面积。铜箔面积越大，散热效果越好。多层 PCB 可以通过内层接地层进一步增强散热。

• 气流： 在系统设计中，确保有足够的空气流通，有助于带走 PCB 表面的热量。

• 环境温度： 考虑芯片的工作环境温度。在高温环境下，需要更强的散热能力。

• 功耗计算： 估算芯片的功耗 (P_Total=P_SW+P_CONDUCTION+P_QUIESCENT) 并根据芯片的热阻 (R_JA) 来计算温升 ($ΔT = P\_{Total} * R\_{JA}$)，确保结温 (T_J=T_A+ΔT) 不超过芯片的最大允许结温（通常为 150°C）。

通过遵循这些布局布线和热管理原则，可以最大程度地发挥 TPS5430 的性能，并确保其在各种应用中稳定可靠地工作。

第六章：稳压性能、保护功能与应用注意事项

6.1 稳压性能

TPS5430 能够提供出色的线路调整率和负载调整率。

• 线路调整率： 指在输入电压变化时，输出电压保持稳定的能力。TPS5430 内部的误差放大器和电流模式控制确保了即使输入电压有较大波动，输出电压也能维持在设定值附近。

• 负载调整率： 指在负载电流变化时，输出电压保持稳定的能力。电流模式控制的快速瞬态响应特性使得 TPS5430 在负载从轻载到重载或从重载到轻载切换时，输出电压的跌落或过冲非常小，并能迅速恢复。选择合适的输出电容可以进一步优化负载瞬态响应。

• 输出纹波与噪声： 良好的 PCB 布局和合适的输入/输出电容选择是获得低输出纹波和噪声的关键。陶瓷电容在滤除高频噪声方面表现优异。如果对输出纹波有极高的要求，可以在输出端增加一个 LC 后置滤波器或使用珠子。

6.2 保护功能

TPS5430 内置了多重保护功能，提高了系统的可靠性和安全性：

• 过流保护 (OCP)：

• TPS5430 采用逐周期电流限制，当内部高压侧 MOSFET 的峰值电流达到预设阈值时，开关周期立即终止，从而防止了过大的电流流过电感和芯片，有效保护了芯片和外部元件免受过载或短路损坏。

• 一旦过流条件解除，芯片会自动恢复正常工作。

• 热关断 (TSD)：

• 当芯片内部结温超过预设的热关断阈值（通常为 160°C - 170°C）时，芯片会立即关断所有功率开关，以防止永久性损坏。

• 当芯片温度下降到滞回阈值以下时（通常在 140°C - 150°C 左右），芯片会重新启动，并进入软启动过程。这种自动恢复功能在过热情况解除后非常有用。

• 欠压锁定 (UVLO)：

• TPS5430 具有内部欠压锁定功能。当输入电压低于内部设定的阈值时（通常为 4.3V），芯片将停止工作，以确保在输入电压不足时不进行不稳定的操作。

• 当输入电压恢复到阈值以上时，芯片将自动启动。

6.3 应用注意事项

• 启动时序： 如果 EN 引脚直接连接到 VIN，芯片将在 VIN 达到 UVLO 阈值后立即开始软启动。如果需要特定的启动时序，可以通过外部微控制器或其他逻辑电路控制 EN 引脚。

• 轻载效率： 在非常轻的负载下，开关转换器的效率通常会下降，这是因为栅极驱动损耗、开关损耗和静态电流损耗在轻载下变得相对显著。TPS5430 在轻载时仍能保持较好的效率，但如果应用对超低功耗有极高要求，可能需要考虑具有脉冲跳过模式或可变频率模式的转换器。

• EMI 抑制： 开关电源固有的高频开关特性会产生 EMI 噪声。除了良好的 PCB 布局外，还可以采取以下措施：

• 使用屏蔽电感。

• 在输入端添加共模扼流圈或差模扼流圈。

• 在 EMI 敏感区域进行屏蔽。

• 确保所有电源连接都有足够的去耦电容。

• 外部补偿： 尽管电流模式控制简化了环路补偿，但在某些特殊负载（如恒功率负载）或特定应用中，可能需要通过调整输出电容的 ESR 或在反馈环路中添加一个 RC 网络来优化环路响应，以确保系统的稳定性和瞬态响应。然而，对于大多数典型应用，TPS5430 的内部补偿已经足够。

第七章：常见问题与故障排除

在使用 TPS5430 进行设计和调试时，可能会遇到一些问题。本章将列举一些常见问题及其可能的解决方案。

7.1 输出电压不正确或不稳定

• 反馈电阻错误： 检查反馈分压器电阻（R_TOP 和 R_BOTTOM）的阻值是否正确，并且焊接到位。使用万用表测量实际阻值。

• FB 引脚布线问题： FB 引脚走线是否过长，或者靠近噪声源？尝试缩短走线，并确保走线远离 SW 节点。

• 输入电压不稳定： 检查输入电压是否在 TPS5430 的工作范围内 (5.5V - 36V)。输入电源质量差或纹波过大也会影响输出稳定。

• 输出负载过重： 负载电流是否超过 3A？TPS5430 可能进入过流保护模式。尝试减小负载。

• 电感饱和： 检查电感是否在最大负载下饱和。饱和的电感会导致电流纹波急剧增加，输出电压失稳。更换更高饱和电流的电感。

• 电容问题： 输入或输出电容的容量是否足够，ESR 是否过高？检查电容的实际容量，并确保它们是低 ESR 类型。陶瓷电容的 DC 偏置效应可能导致有效容量降低。

• 散热不良： 芯片是否过热导致进入热关断？检查 PowerPAD™ 的散热情况，确保有足够的接地铜箔和过孔。

7.2 效率低下

• 肖特基二极管选择： 肖特基二极管的正向压降 (VF) 是否过高？选择低 VF 的二极管可以显著提高效率。

• 电感 DCR 过高： 电感的直流电阻 (DCR) 是否过大？高 DCR 会增加传导损耗。

• 开关频率： 尽管 TPS5430 是固定频率，但其内部开关损耗在整个频率范围内是固定的。主要损耗来自导通损耗和开关损耗。

• 输入/输出电容 ESR： 电容的 ESR 过高会增加纹波电流损耗。

• 布线电阻： PCB 上的大电流路径（VIN, SW, GND, VOUT）的走线是否过细或过长，导致电阻损耗？使用更宽更短的走线。

• 轻载效率问题： 在非常轻的负载下，静态电流损耗和开关损耗所占比例会增加，导致效率下降。

7.3 启动失败或无输出

• EN 引脚状态： 检查 EN 引脚电压是否达到使能阈值。如果 EN 引脚连接到 VIN，检查 VIN 是否在 UVLO 阈值以上。

• 输入电压： 确认 VIN 已连接并处于工作电压范围内。

• RT 引脚： RT 引脚是否正确连接了软启动电容到地？如果软启动电容太大或开路，可能导致启动异常。

• 短路保护： 输出是否存在短路？芯片可能进入过流保护状态。移除负载，看能否正常启动。

• 焊接问题： 检查所有引脚和元件的焊接是否牢固，是否存在虚焊或短路。

• 芯片损坏： 如果以上检查都正常，可能芯片本身已损坏，需要更换。

7.4 EMI 问题

• 布线不当： 回顾 PCB 布局布线原则，特别是电流环路的最小化和高噪声节点的隔离。

• 电感选择： 考虑使用屏蔽电感，它可以有效减少辐射 EMI。

• 输入滤波： 在输入端增加共模扼流圈或额外的旁路电容，以抑制传导 EMI。

• 接地不良： 确保有完整的大面积接地平面，并且 PowerPAD™ 有足够的过孔连接到地。

• 外部滤波： 如果需要更严格的 EMI 抑制，可以在输出端添加额外的 LC 滤波器或磁珠。

通过系统地排查这些常见问题，通常可以找到并解决 TPS5430 应用中的大部分故障。

第八章：总结与展望

8.1 TPS5430 的价值与应用领域

通过上述详细介绍，我们可以看到 TPS5430 是一款性能优异、功能丰富的 3A 降压型 DC-DC 转换器。它集成了关键的功率 MOSFET，简化了设计，并提供了多种保护功能，确保了系统的可靠性。其宽输入电压范围和高效率使其成为多种电源应用场景的理想选择。

TPS5430 的典型应用包括但不限于：

• 工业控制系统： 从 24V 工业总线生成 3.3V、5V 或 12V 等控制电压。

• 汽车电子： 为车载信息娱乐系统、ADAS（高级驾驶辅助系统）模块、车身控制单元等提供稳定电源（从 12V/24V 电池降压）。

• 医疗设备： 对电源效率和稳定性有较高要求的便携式医疗设备。

• 分布式电源系统： 作为中间总线转换器或负载点 (POL) 转换器。

• 电信设备： 为网络设备、基站等提供局部电源。

• 消费电子： 如智能家电、监控摄像头等。

8.2 展望

随着电子技术的不断发展，电源管理芯片也在持续进步。未来的降压转换器将朝着更高的集成度、更小的尺寸、更高的效率、更宽的电压范围、更低的静态功耗以及更智能的控制功能方向发展。例如：

• 更高开关频率： 允许使用更小的电感和电容，进一步缩小解决方案尺寸。

• 更低的 R_DS(on)： 集成 MOSFET 的导通电阻会越来越小，从而提高转换效率。

• 更低的静态电流： 对于电池供电应用至关重要，能显著延长电池寿命。

• 高级保护功能： 更多智能诊断和保护功能，如输入过压保护、输出过压保护、精确的欠压锁定等。

• 数字控制接口： 通过 I2C 或 SPI 接口实现更精细的参数配置和实时状态监控。

• 多相和并联操作： 为更高电流应用提供更灵活的解决方案。

尽管有这些新的发展，TPS5430 作为一款成熟、可靠且成本效益高的产品，在许多对性能和成本有均衡要求的应用中仍将长期保持其竞争力。掌握 TPS5430 的设计和应用，对于电源工程师来说仍然是一项宝贵的技能。
