ULN2003A，作为一款广受欢迎的高电压、大电流达林顿晶体管阵列，在电子设计领域占据着不可或缺的地位。它以其卓越的驱动能力、简洁的接口以及内置的保护机制，成为了微控制器与高功耗外部设备之间理想的“桥梁”。无论是驱动步进电机、继电器、螺线管，还是LED显示器和白炽灯，ULN2003A都能胜任，极大地简化了电路设计，并有效保护了主控芯片免受大电流冲击。要深刻理解ULN2003A的工作原理，我们不仅需要从宏观上把握其功能，更要深入其内部结构，剖析达林顿晶体管的运作机制，以及各项参数背后的电气含义。这篇详细的解析将带您全面探索ULN2003A的方方面面，揭示其在复杂电子系统中的独特魅力。

一、ULN2003A 简介：高压大电流达林顿阵列的诞生与应用价值

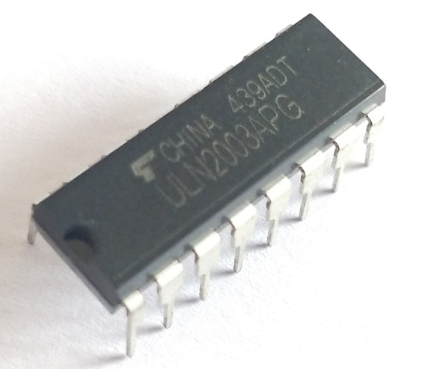

ULN2003A 是一款由七个独立的达林顿晶体管对组成的集成电路，封装在一个标准的16引脚DIP或SOP封装中。它的核心功能是实现低电平逻辑信号对高电压、大电流负载的驱动控制。在现代电子系统中，微控制器（如Arduino、STM32、51单片机等）的输出引脚通常只能提供几毫安的电流和较低的电压（如3.3V或5V），这远不足以驱动需要数百毫安甚至数安培电流才能正常工作的设备，例如直流电机、步进电机、电磁阀、大功率继电器或高亮度LED串。ULN2003A正是为了解决这一“功率鸿沟”而设计的。

它的名称中的“ULN”通常代表通用（Universal）、逻辑（Logic）和高压（High Voltage）的某种组合，而“2003”则指示其特定的型号系列，通常表明其具有七路独立的驱动通道。“A”通常表示该型号的改进版或特定封装。这款芯片最显著的特点是其内部集成了达林顿晶体管对。每个达林顿通道都能够承受高达50V的集电极开路电压（Vce）和500mA的连续集电极电流（Ic），瞬态峰值电流甚至可以更高。这意味着ULN2003A可以轻松驱动各种工业级或消费级电子产品中的高功率部件。

除了强大的驱动能力，ULN2003A还内置了钳位二极管（也称续流二极管或飞轮二极管），这些二极管与每个达林顿对的集电极并联，并连接到一个公共的COM引脚。这些二极管对于驱动感性负载至关重要。当感性负载（如继电器线圈、电机绕组）从通电状态突然断开时，其内部存储的能量会以反向高压的形式释放，产生一个瞬时反向电动势（Back-EMF），如果没有保护措施，这个反向高压可能会击穿驱动晶体管甚至损坏微控制器。内置的续流二极管为这些反向电流提供了一个泄放路径，将其钳位在安全电压范围内，从而有效保护了达林顿晶体管和与其连接的上游电路。这种一体化的保护机制大大简化了外部电路设计，减少了元件数量，提高了系统的可靠性。

ULN2003A的输入端兼容TTL和CMOS逻辑电平，可以直接与微控制器的GPIO引脚相连，无需额外的电平转换电路。其输出端采用开集电极（Open Collector）配置，这意味着输出端在导通时将负载下拉到地电位，而在截止时则处于高阻态，需要外部上拉电阻或连接到负载的正端以完成电流回路。这种开集电极输出方式赋予了ULN2003A极大的灵活性，使其可以与不同电压的负载兼容，只要负载的负极连接到ULN2003A的输出端，正极连接到负载所需的电源电压。

总之，ULN2003A通过集成高增益达林顿晶体管阵列、内置续流二极管以及逻辑电平兼容输入，提供了一个高性价比、高可靠性的解决方案，用于驱动各种中等功率的外部设备，极大地便利了电子产品的开发和应用。它的广泛应用，证明了其在解决低功耗控制与高功耗驱动之间矛盾方面的卓越贡献。

二、达林顿晶体管原理：高电流增益的秘密及其电气特性

要深入理解ULN2003A，首先必须透彻掌握其核心组件——**达林顿晶体管（Darlington Transistor）**的原理。达林顿晶体管，又称达林顿对或达林顿电路，是由两个双极型结型晶体管（BJT）串联连接组成的一种复合结构。这种独特的连接方式旨在提供极高的电流增益，远超单个晶体管所能达到的水平。

一个标准的达林顿对通常由两个NPN或两个PNP晶体管组成。以NPN达林顿对为例：第一个晶体管（通常称为输入晶体管或驱动晶体管，Q1）的发射极直接连接到第二个晶体管（通常称为输出晶体管或功率晶体管，Q2）的基极。同时，两个晶体管的集电极是共同连接在一起的。这样，从外部看，整个达林顿对只有三个引脚：一个共同的集电极、一个输入基极（Q1的基极）和一个共同的发射极（Q2的发射极）。

其工作原理可以这样理解：当一个非常小的基极电流 I_B1 流入Q1的基极时，Q1被放大，产生一个相对较大的集电极电流 I_C1。根据晶体管的基本特性， I_C1=beta_1timesI_B1，其中 beta_1 是Q1的电流增益。这个 I_C1 实际上就是Q1的发射极电流 I_E1（忽略基极电流 I_B1），它直接流向Q2的基极，成为Q2的基极电流 I_B2。也就是说，I_B2=I_E1approxI_C1=beta_1timesI_B1。

接着，Q2以这个相对较大的基极电流 I_B2 为输入，再次进行放大，产生最终的集电极电流 I_C2。同样的， I_C2=beta_2timesI_B2，其中 beta_2 是Q2的电流增益。将 I_B2 的表达式代入，I_C2=beta_2times(beta_1timesI_B1)=(beta_1timesbeta_2)timesI_B1。

从整个达林顿对的角度来看，其总的电流增益 beta_total（也称为 h_FE）大约是两个独立晶体管电流增益的乘积： beta_totalapproxbeta_1timesbeta_2。由于单个BJT的 beta 值通常在几十到几百之间，两个晶体管的乘积可以达到数千甚至上万。例如，如果 beta_1=100 且 beta_2=100，那么总增益 beta_total 将高达 100times100=10000。这意味着，只需非常小的输入基极电流，达林顿对就能控制非常大的集电极电流。这是其作为功率驱动器件的核心优势。

然而，高增益也伴随着一些固有的特性和局限性：

1. 较高的饱和压降（V_CE(sat)）：单个晶体管在饱和导通时，其集电极-发射极之间的电压 V_CE(sat) 通常只有0.1V到0.3V。但对于达林顿对，由于电流必须依次通过两个晶体管，所以至少存在两个基极-发射极电压降 V_BE(on)（每个晶体管约0.7V）的串联，加上Q2的集电极-发射极饱和压降。因此，一个达林顿对在完全导通时，其集电极-发射极之间的饱和压降通常约为 V_CE(sat)Q2+V_BE(on)Q1approx0.7V+0.7V=1.4V 或更高，这远高于单个晶体管的饱和压降。较高的饱和压降意味着在导通状态下，达林顿对会消耗更多的功率（P_diss=I_CtimesV_CE(sat)），产生更多的热量。这是使用达林顿对时必须考虑的重要因素，尤其是在驱动大电流负载时，散热问题会变得突出。

2. 开关速度较慢：由于达林顿对内部存在两个串联的PN结和内部电容，当从截止到导通或从导通到截止转换时，这些电容需要充放电，导致响应时间相对较长。这意味着达林顿对不适合高频开关应用（例如PWM频率在数十kHz以上），更适合驱动直流或低频变化的负载。在需要快速开关的场合，通常会选择MOSFET或其他类型的晶体管。

3. 温度特性：达林顿对的 V_BE(on) 会随温度升高而略微下降，这可能导致在高温下其导通更容易，甚至可能出现热失控的风险，但在ULN2003A内部，通常会通过合理的参数设计来抑制这种效应。

ULN2003A正是充分利用了达林顿对高增益的特点。它集成了七个这样的NPN达林顿对，每一个达林顿对都作为一个独立的开关，能够接收微控制器输出的微弱电流信号，并将其放大至足以驱动数百毫安负载的电流。这种集成方式极大地简化了多路大电流驱动电路的设计，使其成为继电器驱动、步进电机驱动等应用的理想选择。

三、ULN2003A 内部结构详解：七路独立的达林顿驱动通道与保护

ULN2003A的内部结构是其实现强大驱动能力和保护功能的基石。理解其内部框图对于正确使用和故障排查至关重要。ULN2003A的核心是七个相互独立的达林顿晶体管对，以及与它们紧密关联的保护二极管阵列。

让我们详细分解其内部结构：

1. 七个达林顿晶体管对： ULN2003A内部包含七个完全相同的NPN达林顿晶体管对。每个达林顿对都包含两个NPN晶体管，如前所述，第一个晶体管的发射极连接到第二个晶体管的基极，并且两个晶体管的集电极连接在一起，形成一个公共的集电极输出。

• 输入端（Base）：这七个达林顿对的基极分别连接到ULN2003A的输入引脚IN1到IN7（引脚1到7）。这些输入引脚通常直接连接到微控制器的GPIO口。当输入引脚为高电平（例如TTL或CMOS逻辑高电平，通常高于2.0V）时，相应的达林顿对被触发导通。

• 输出端（Collector）：每个达林顿对的公共集电极分别连接到ULN2003A的输出引脚OUT1到OUT7（引脚16到10）。这些输出引脚是开集电极配置。这意味着当达林顿对导通时，相应的输出引脚被拉低到接近地电位（饱和压降 V_CE(sat)），形成电流通路；当达林顿对截止时，输出引脚处于高阻态，即“悬空”状态。因此，为了驱动负载，负载的一端需要连接到ULN2003A的输出引脚，另一端连接到负载的电源正极。

• 公共发射极（Emitter）：所有七个达林顿对的发射极都共同连接到ULN2003A的GND引脚（引脚8）。这是整个芯片的公共地线，也是所有驱动电流的回路地。

2. 内置续流二极管（Flyback Diodes / Clamp Diodes）： 这是ULN2003A的一个关键特性，尤其在驱动感性负载时发挥着至关重要的作用。

• 在每个达林顿对的集电极和公共COM引脚（引脚9）之间，都并联连接了一个独立的续流二极管。

• 这些二极管的阳极都连接到相应的输出引脚（即达林顿对的集电极），而阴极则共同连接到COM引脚。

• COM引脚（Common Cathode）：COM引脚是所有七个续流二极管阴极的公共连接点。在使用ULN2003A驱动感性负载时，这个COM引脚通常需要连接到负载的电源正极（即感性负载的工作电压Vcc）。

• 工作原理：当驱动感性负载（如继电器线圈、电机绕组、螺线管等）时，在达林顿晶体管从导通状态突然切换到截止状态的瞬间，感性负载会产生一个方向与原电源电压相反的瞬态高压（反向电动势）。如果没有保护措施，这个高压会叠加在集电极上，可能超过达林顿晶体管的集电极-发射极击穿电压 V_CEO，从而损坏晶体管。内置的续流二极管此时会导通，为这个反向电流提供一个低阻抗的通路，将感性负载中储存的能量通过二极管泄放回电源，或者在COM引脚接地的情况下直接泄放到地，从而将集电极的电压钳位在一个安全水平，有效保护了达林顿晶体管。对于非感性负载（如LED），COM引脚可以悬空不接，或者直接接到VCC。

3. 输入电阻： 在每个输入引脚（IN1-IN7）内部，通常会串联一个限流电阻。这个电阻的作用是限制从微控制器输出引脚流入达林顿晶体管基极的电流，确保其在安全工作范围内，同时也能提供一定的输入阻抗匹配，使ULN2003A可以直接与TTL/CMOS逻辑电平接口。例如，对于一个5V逻辑电平的微控制器，这个内置电阻可以防止过大的基极电流损坏微控制器或ULN2003A的输入级。

ULN2003A的典型内部结构图：

       IN1 --[R]--> B1  +-- C1 -- OUT1 --|>|--+
       IN2 --[R]--> B2  |  +-- C2 -- OUT2 --|>|--|
       IN3 --[R]--> B3  |  |  +-- C3 -- OUT3 --|>|--|
       IN4 --[R]--> B4  |  |  |  +-- C4 -- OUT4 --|>|--|
       IN5 --[R]--> B5  |  |  |  |  +-- C5 -- OUT5 --|>|--|
       IN6 --[R]--> B6  |  |  |  |  |  +-- C6 -- OUT6 --|>|--|
       IN7 --[R]--> B7  |  |  |  |  |  |  +-- C7 -- OUT7 --|>|--|
                     |   |  |  |  |  |  |  |         |      |
                     E1--+  |  |  |  |  |  |         |      |
                     E2-----+  |  |  |  |  |         |      |
                     E3--------+  |  |  |  |         |      |
                     E4-----------+  |  |  |         |      |
                     E5--------------+  |  |         |      |
                     E6-----------------+  |         |      |
                     E7--------------------+         |      |
                     |                                 |      |
                    GND (Pin 8)                        |      |
                                                       +------+
                                                          |
                                                         COM (Pin 9)

其中，B代表达林顿对的基极，C代表集电极，E代表发射极。R代表内置的限流电阻。--|>|-- 代表内置的续流二极管。

通过这种集成设计，ULN2003A提供了一种高效且可靠的方式来驱动多种类型的负载。每个通道的独立性允许设计者灵活地控制不同的负载，而达林顿结构和内置二极管则确保了在大电流和感性负载条件下的稳定性和安全性。

四、ULN2003A 工作原理分析：电流放大、开关控制与感性负载保护

ULN2003A 的工作原理可以从三个核心层面来理解：电流放大、开关控制以及对感性负载的保护。这三者共同构成了其在各种应用场景中高效、可靠运行的基础。

4.1 电流放大与开关控制

ULN2003A 的每个通道本质上都是一个受控的电流放大器和开关。以其中一个通道为例，其工作流程如下：

1. 输入信号：当一个低电平（例如，微控制器的GPIO输出）的控制信号加到ULN2003A的输入引脚（IN1-IN7）时，如果这个信号是逻辑低电平（接近0V），达林顿晶体管对的基极电流为零，因此整个达林顿对处于截止状态。此时，相应的输出引脚（OUT1-OUT7）处于高阻态，相当于断开，没有电流流向负载。连接在输出端的负载将不工作。

2. 导通过程：当微控制器输出一个逻辑高电平信号（例如，5V或3.3V）到ULN2003A的某个输入引脚时，这个高电平通过芯片内部的限流电阻，在达林顿晶体管对的输入晶体管（Q1）的基极-发射极之间产生一个正向电压。一旦这个电压超过Q1的导通阈值（约0.7V），Q1便开始导通，从而产生一个从Q1集电极流向Q1发射极的电流。Q1的发射极电流直接流入Q2的基极，作为Q2的基极电流。

   由于达林顿对的复合增益 beta_total=beta_1timesbeta_2 极高（通常在数千到数万之间），即使Q1的基极电流 I_B1 非常小（例如几十微安），Q2的集电极电流 I_C2 也能被放大到数百毫安甚至安培级别。当Q2被充分驱动时，它将进入饱和导通状态。

3. 输出状态：在饱和导通状态下，相应的输出引脚（OUTx）被有效拉低至接近地电位。虽然达林顿对的饱和压降 V_CE(sat) 相对较高（通常在1.0V至1.4V之间），但对于大多数大电流驱动应用来说，这个电压降是可接受的。此时，负载的正极连接到外部电源Vcc，负极连接到ULN2003A的输出引脚，形成一个完整的电流回路，负载开始工作。

   举例来说，如果驱动一个12V的继电器线圈，当ULN2003A的某个输出通道导通时，该通道的OUT引脚电压变为约1.2V。那么继电器线圈两端的电压就是 12V−1.2V=10.8V。如果继电器线圈电阻为100欧姆，那么流过线圈的电流约为 10.8V/100Omega=108mA，这个电流完全在ULN2003A单个通道500mA的额定范围内。

4.2 对感性负载的保护

ULN2003A对感性负载的保护是其设计中的一个亮点，由其内置的续流二极管阵列实现。感性负载（如继电器线圈、电机、螺线管等）在通电时会在其内部绕组中储存能量，形成磁场。当驱动晶体管突然关断时，磁场会迅速崩溃，根据法拉第电磁感应定律 (V=−LfracdIdt)，会在线圈两端产生一个与原电压方向相反的瞬态高压（反向电动势）。这个电压的瞬时峰值可能高达数百伏甚至上千伏，足以击穿ULN2003A内部的达林顿晶体管或损坏上游的微控制器。

内置续流二极管的作用正是在此：

1. 二极管连接：每个输出通道的续流二极管的阳极连接到达林顿对的集电极（即OUTx引脚），阴极共同连接到COM引脚（Pin 9）。

2. 泄放通路：当ULN2003A的达林顿对从导通状态（输出低电平）切换到截止状态（输出高阻态）时，感性负载产生的反向电动势会使得OUTx引脚的电压迅速升高并超过外部电源电压Vcc。此时，内置的续流二极管将因正向偏置而导通，为感性负载中储存的能量提供一个泄放回路。电流将从感性负载的一端（连接OUTx引脚）通过二极管流向COM引脚，再流回感性负载的另一端（连接Vcc），形成一个闭合回路。

3. 电压钳位：通过这个泄放回路，续流二极管有效地将OUTx引脚的电压钳位在约 V_CC+0.7V 的安全水平（0.7V是二极管的正向压降）。这远低于达林顿晶体管的击穿电压，从而保护了晶体管不被高压击穿。感性负载中储存的能量通过二极管的导通，以热量的形式在二极管和负载自身电阻上消耗掉。

COM引脚的接法：

• 驱动感性负载：COM引脚必须连接到感性负载的电源正极（即感性负载的工作电压Vcc）。这是因为反向电动势产生的电流需要流回电源，形成一个完整的泄放回路。

• 驱动非感性负载：如果驱动的是纯阻性负载（如LED灯串）或容性负载，则COM引脚可以悬空不接，或者为了通用性也可以直接连接到负载的电源正极。因为这类负载不会产生大的反向电动势，所以续流二极管的作用不显著，但连接到Vcc也不会造成任何危害。

通过这种巧妙的内部设计，ULN2003A不仅能够实现高效的电流放大和开关控制，还能在无需外部元件的情况下，为驱动感性负载提供强大的过压保护，极大地提升了系统的可靠性和设计的便利性。这使得ULN2003A成为各种工业控制、自动化设备以及消费电子产品中不可或缺的驱动芯片。

五、ULN2003A 主要特性参数解读：深入理解其电气性能边界

理解ULN2003A的关键特性参数对于正确设计电路、确保芯片稳定可靠运行至关重要。这些参数定义了芯片的工作范围和性能限制。以下是ULN2003A一些最主要的电气特性参数的详细解读：

5.1 额定值 (Absolute Maximum Ratings)

额定值是芯片能够承受的最大瞬时或连续值，超过这些值可能会永久性损坏芯片。它们通常代表了芯片的“生命线”。

• 集电极-发射极电压 (V_CE)：50V这是每个达林顿输出通道在截止状态下能够承受的最大电压。这意味着如果您的负载需要一个高于50V的电压，ULN2003A将不适用。当达林顿管截止时，输出引脚（OUTx）的电压会近似于连接在负载上的电源电压。因此，您的负载电源电压不应超过50V。对于感性负载，即使电源电压低于50V，也需要考虑反向电动势的峰值，但由于内置续流二极管的存在，它将电压钳位在 V_CC+0.7V 左右，只要COM引脚连接到Vcc且Vcc在50V以内，通常就能确保安全。

• 集电极电流 (I_C)：500mA (单路连续)这是每个独立的达林顿通道能够连续通过的最大集电极电流。如果您的单个负载需要超过500mA的电流，那么您需要并联多个ULN2003A通道，或者选用其他更高电流能力的驱动芯片。例如，要驱动一个1A的负载，您可以将两个ULN2003A的输出引脚（OUTx）并联起来，并将其对应的输入引脚（INx）也并联起来，共同驱动。然而，并联使用时需要考虑均流问题和散热。

• 输入电压 (V_IN)：30V这是ULN2003A输入引脚能够承受的最大电压。虽然ULN2003A通常与5V或3.3V的微控制器接口，但其输入级具有一定的抗高压能力，允许连接到更高电压的逻辑电路（例如12V或24V逻辑），只要输入电流在允许范围内。

• 总功耗 (P_D)：1.25W这是整个ULN2003A芯片在规定环境温度下能够耗散的最大功率。总功耗是所有导通通道的功耗之和。每个通道的功耗大约是 P_channel=I_CtimesV_CE(sat)。例如，如果所有七个通道都以200mA的电流导通，每个通道的 V_CE(sat) 假设为1.2V，那么单个通道功耗为 200mAtimes1.2V=0.24W。七个通道总功耗为 7times0.24W=1.68W。这已经超过了1.25W的限制。因此，在多通道同时工作且电流较大的情况下，需要仔细计算总功耗，并考虑增加散热片或降低环境温度。如果总功耗超过额定值，芯片内部温度会急剧升高，导致性能下降甚至永久损坏。

• 工作温度范围：-40°C 至 +85°C (工业级)这表示芯片在此温度范围内能够保证其性能参数。

5.2 电气特性 (Electrical Characteristics)

这些参数是在特定测试条件下测得的，用于描述芯片在正常工作条件下的性能。

• 输入高电平电压 (V_IH)：通常为2.0V (Min) 这是保证输入引脚被识别为逻辑高电平的最小电压。这意味着微控制器的输出高电平必须至少达到2.0V才能可靠地驱动ULN2003A导通。

• 输入低电平电压 (V_IL)：通常为0.8V (Max) 这是保证输入引脚被识别为逻辑低电平的最大电压。如果输入电压高于此值但低于 V_IH，则输入状态可能不确定。

• 输入电流 (I_IN)：

• 高电平输入电流 (I_IH)：这是输入引脚处于高电平时的电流。对于ULN2003A，当输入电压为2.7V时，输入电流通常为250µA。当输入电压为5V时，这个电流约为1.2mA。这个电流值是微控制器GPIO口需要提供的电流，在大多数情况下，微控制器都能轻松提供。

• 低电平输入电流 (I_IL)：这是输入引脚处于低电平时的漏电流，通常非常小，可以忽略不计。

• 集电极-发射极饱和电压 (V_CE(sat))： 这是ULN2003A导通时，输出引脚（集电极）与地（发射极）之间的电压降。它随着集电极电流的增加而增加。

• 当 I_C=100mA 时，通常 V_CE(sat)approx0.9V。

• 当 I_C=200mA 时，通常 V_CE(sat)approx1.1V。

• 当 I_C=300mA 时，通常 V_CE(sat)approx1.3V。

• 当 I_C=400mA 时，通常 V_CE(sat)approx1.5V。

• 当 I_C=500mA 时，通常 V_CE(sat)approx1.6V (Max)。 这个参数非常重要，因为它直接影响芯片的功耗和效率。饱和压降越高，芯片在导通时发热越大，负载实际获得的电压也越低。

• 集电极截止电流 (I_C(off))： 这是达林顿对截止时，流过集电极的漏电流。理想情况下应为零，但实际芯片会有微安级的漏电流，通常小于50µA。这个漏电流通常不会对负载产生影响，除非负载对漏电流非常敏感。

• 二极管正向电压 (V_F)：1.4V (Max @ I_F=300mA) 这是内置续流二极管在正向导通时的电压降。这个参数说明了当感性负载反向电动势通过二极管泄放时，二极管两端的电压。

• 电流增益 (h_FE)： 虽然ULN2003A数据手册中不直接给出达林顿对的 h_FE 值，但其高增益是其驱动能力的保证。在特定工作点（例如 V_CE=3V,I_C=200mA），其增益通常远高于单个晶体管，可以达到数千。

深入理解这些参数，是正确选择和使用ULN2003A的关键。在设计电路时，必须确保所有工作参数都在ULN2003A的额定值之内，并根据电气特性来预测其性能，尤其是在大电流和多通道同时工作的情况下，散热设计显得尤为重要。

六、ULN2003A 典型应用场景：灵活驱动多种高功耗负载

ULN2003A以其多通道、高电流增益和内置保护的特点，在众多电子应用中扮演着关键角色。它有效弥补了微控制器低驱动能力与外部高功耗设备之间的差距。以下是ULN2003A的一些典型应用场景，详细阐述其工作方式和优势：

6.1 驱动步进电机

步进电机是需要精确角度控制的电机，其内部通常有多个线圈绕组（例如两相四线、两相六线或两相八线）。步进电机的工作原理是通过按照特定顺序和时序对这些绕组进行通电来产生磁场，从而驱动转子步进。由于步进电机的绕组电流通常在数百毫安级别，微控制器无法直接驱动。ULN2003A是驱动步进电机的经典选择，特别是对于小型到中型步进电机。

工作方式：

• 一个两相四线的步进电机通常需要四个驱动信号来控制其两个绕组的通断。ULN2003A的七个通道足以驱动一个步进电机，甚至还可以留出通道驱动其他设备。

• 通常会将ULN2003A的四个输出通道（例如OUT1到OUT4）分别连接到步进电机的四个引线。

• 步进电机的公共端（如果有）连接到电源正极，而其他四根线则分别连接到ULN2003A的OUT1-OUT4。

• 微控制器根据预设的步进序列（如全步进、半步进等）通过IN1-IN4向ULN2003A发送高低电平信号。

• 当某个IN引脚为高电平时，对应的OUT引脚被ULN2003A拉低，电流流过步进电机相应的绕组。当IN引脚为低电平时，OUT引脚高阻态，绕组断电。

• 由于步进电机绕组是感性负载，ULN2003A内置的续流二极管在此处发挥了关键作用，保护了驱动芯片免受反向电动势的冲击。COM引脚必须连接到步进电机的电源正极。

优势：简单、成本低、易于实现，适用于非高速、非高精度场合的步进电机控制。

6.2 驱动继电器

继电器是一种电磁开关，通过小电流控制大电流。其内部包含一个线圈，通电后产生磁力吸引触点闭合或断开。继电器线圈是典型的感性负载，其工作电流通常在几十到几百毫安。

工作方式：

• ULN2003A的单个输出通道足以驱动一个继电器。

• 将继电器线圈的一端连接到电源正极（例如12V或24V），另一端连接到ULN2003A的某个OUT引脚（例如OUT1）。

• 将微控制器的GPIO引脚连接到相应的IN引脚（例如IN1）。

• COM引脚必须连接到继电器线圈的电源正极。

• 当微控制器输出高电平到IN1时，ULN2003A的OUT1导通并拉低，电流流过继电器线圈，继电器吸合。

• 当微控制器输出低电平到IN1时，OUT1截止，继电器线圈断电，触点复位。

• 内置续流二极管在继电器断电瞬间保护ULN2003A免受线圈反向电动势的危害。

优势：简化继电器驱动电路，省去了外部续流二极管和功率晶体管，提高了可靠性。

6.3 驱动螺线管/电磁阀

螺线管或电磁阀的工作原理与继电器线圈类似，都是通过电流在内部线圈产生磁力，从而实现机械动作（如推拉、开关阀门）。它们也是感性负载。

工作方式：与驱动继电器完全相同，将螺线管/电磁阀的一端连接到电源正极，另一端连接到ULN2003A的OUT引脚。COM引脚连接电源正极。

优势：与继电器驱动类似，提供简单的接口和内置保护。

6.4 驱动LED显示器/大功率LED灯串

ULN2003A可以用于驱动需要较大电流的LED灯串或LED显示器的共阳极连接方式。

工作方式：

• 对于共阳极LED显示器（例如七段数码管或LED点阵），LED的公共阳极连接到电源正极。每个LED段或每个LED的负极（阴极）通过限流电阻连接到ULN2003A的OUT引脚。

• 微控制器通过IN引脚控制相应的OUT引脚，使其导通（拉低）来点亮对应的LED。

• COM引脚在这种情况下可以悬空不接，也可以连接到VCC，因为它不是感性负载。

优势：可以驱动较多数量的LED（尤其是在需要较高亮度时），或者驱动多个高亮度LED串，而无需复杂的外部电路。

6.5 驱动直流电机（单向）

ULN2003A可以用于单向驱动小型直流电机。

工作方式：

• 将直流电机的一端连接到电源正极，另一端连接到ULN2003A的OUT引脚。

• 微控制器控制IN引脚的高低电平来开启或关闭电机。

• COM引脚连接电机电源正极，用于电机停止时反向电动势的泄放。

局限性：ULN2003A是单向驱动器，不能实现直流电机的正反转控制。要实现正反转，通常需要H桥驱动器（如L298N，L293D等），这些H桥驱动器通常也会使用达林顿管阵列作为功率级，但其内部逻辑更为复杂，用于控制电流方向。

6.6 驱动白炽灯/小灯泡

小功率白炽灯泡（如指示灯）也可以由ULN2003A驱动。

工作方式：将灯泡的一端连接到电源正极，另一端连接到ULN2003A的OUT引脚。COM引脚可悬空或接电源正极。

优势：简化了驱动电路，尤其适用于需要驱动多个指示灯的面板。

总结：ULN2003A在驱动中等功率（通常是电流在50mA-500mA之间，电压在5V-50V之间）的感性或阻性负载方面表现出色。它通过集成多路达林顿驱动和内置续流二极管，大大降低了电路设计的复杂度和成本，同时提高了系统的可靠性。其简洁的接口和强大的驱动能力使其成为业余爱好者和专业工程师的常用工具。

七、ULN2003A 使用注意事项与设计考量：确保系统稳定与长寿

虽然ULN2003A是一款易于使用的芯片，但在实际应用中仍有一些重要的注意事项和设计考量，以确保其稳定、高效且长寿命地运行。忽视这些细节可能导致芯片过热、损坏，甚至影响整个系统的可靠性。

7.1 功耗与散热

这是使用ULN2003A时最关键的考虑因素之一。如前所述，达林顿晶体管的饱和压降 V_CE(sat) 相对较高。这意味着在导通状态下，芯片内部会产生相当大的热量。

• 功耗计算：每个导通通道的功耗 P_channel=I_CtimesV_CE(sat)。芯片的总功耗是所有导通通道功耗的总和。请参考第五节中不同电流下 V_CE(sat) 的典型值进行估算。

• 温度上升：芯片内部温度升高是由于功耗产生的热量无法及时散发出去。如果芯片温度超过最大额定工作温度（通常是结温 T_J 为150°C），其性能会下降，寿命会缩短，甚至永久损坏。

• 散热措施：

• 限制电流和通道数：在不增加散热片的情况下，应避免长时间以最大电流驱动所有通道。如果多个通道同时导通且电流较大，总功耗很容易超出芯片的额定功耗（1.25W）。例如，如果驱动七个200mA的负载，总功耗可能达到1.68W，这已经超过额定值，此时必须考虑散热。

• PCB布局：在PCB设计中，应确保芯片引脚下方和周围有足够的铜面积，作为散热路径。较厚的铜层和较大的敷铜面积有助于将芯片内部的热量传导到PCB上进行散发。

• 散热片：在总功耗接近或超过1.25W时，强烈建议给DIP封装的ULN2003A加装小型散热片。对于SOP等表面贴装封装，可能需要更大的PCB铜面积来辅助散热，或者选择更低 V_CE(sat) 的替代品。

• 降低环境温度：在可能的情况下，降低设备的工作环境温度也有助于芯片的散热。

7.2 输入信号与电流限制

• 逻辑电平兼容性：ULN2003A的输入引脚通常可以直接连接到5V或3.3V的微控制器GPIO口。它内部的限流电阻（通常在2.7kΩ左右）已经为常见的逻辑电平进行了优化，通常无需外部串联电阻。

• 输入电流：虽然ULN2003A的输入电流 I_IH 相对较小（5V输入时约1.2mA），但仍需确保微控制器的GPIO口能够提供足够的电流。大多数微控制器单路GPIO口的驱动能力在几毫安到几十毫安之间，因此通常不是问题。

• 避免浮空输入：ULN2003A的输入引脚不应悬空（浮空）。浮空的输入引脚容易受到干扰，导致达林顿管处于不确定状态，甚至可能误触发导通。应始终通过微控制器或其他逻辑门将其拉高或拉低。

7.3 输出负载与电压限制

• 负载类型：ULN2003A主要用于驱动感性负载（继电器、电机、螺线管）和阻性负载（LED、灯泡）。

• 输出电压：每个输出通道能够承受的最高电压是50V。这意味着您所驱动负载的电源电压不能超过50V。

• 输出电流：每个通道的连续输出电流限制在500mA。如果需要驱动电流更大的负载，必须并联多个输出通道。例如，将OUT1和OUT2并联连接到同一个负载，并将IN1和IN2也并联连接到同一个控制信号。并联时，理论上总电流能力可以翻倍（例如达到1A），但这会增加芯片的总功耗，需要更强的散热。

• 开集电极输出特性：由于是开集电极输出，负载的另一端必须连接到正电源。ULN2003A无法作为高侧开关，即不能直接控制负载的高侧（接电源正极）。

7.4 COM引脚的正确连接

• 感性负载：务必将COM引脚（Pin 9）连接到您所驱动的感性负载（如继电器、电机、螺线管）的电源正极（V_CC_LOAD）。这是为了确保内置续流二极管能够正确工作，为感性负载断电时产生的反向电动势提供泄放路径，保护ULN2003A。

• 非感性负载：如果所有负载都是纯阻性（如LED），COM引脚可以悬空不接，或者为了通用性也可以连接到电源正极。连接到电源正极并无害处，只是在没有感性负载时其保护功能不会被激活。

7.5 瞬态保护与噪声抑制

• 电源去耦：虽然ULN2003A内部集成了保护二极管，但在电源输入端（VCC和GND之间）放置一个0.1μF的陶瓷电容，靠近芯片，可以有效滤除电源上的高频噪声，稳定芯片的供电。

• 接地：确保ULN2003A的GND引脚（Pin 8）与微控制器以及负载电源的GND可靠连接，形成一个良好的公共地。糟糕的接地可能导致噪声、不稳定或损坏。

• 抗干扰：在工业应用中，外部电磁干扰可能很强。合理布线（例如，将数字信号线与大电流功率线分开），甚至在必要时增加外部RC滤波电路，可以增强系统的抗干扰能力。

7.6 封装类型与环境因素

• DIP封装：DIP（Dual In-line Package）封装通常更容易焊接和原型制作，但其散热能力相对有限，在大电流应用中更需要散热片。

• SOP/SOIC封装：SOP（Small Outline Package）或SOIC（Small Outline Integrated Circuit）封装是表面贴装类型，体积更小，但焊接需要一定技巧。它们的散热主要依赖于PCB的铜面积。

通过遵循这些使用注意事项和设计考量，您可以最大限度地发挥ULN2003A的性能，确保您的电子系统稳定、可靠地运行，并延长芯片的使用寿命。在任何设计中，参考ULN2003A的官方数据手册是必不可少的，因为它提供了最准确和详细的电气特性和操作限制信息。

八、ULN2003A 与其他驱动芯片的比较：定位与选择依据

ULN2003A并非唯一的驱动芯片，市面上存在多种类型的驱动器，它们在功能、性能和应用场景上各有侧重。通过与一些常见驱动芯片的比较，我们可以更好地理解ULN2003A的市场定位和选择依据。

8.1 与 ULN2803 的比较

• 相似性：ULN2803可以被认为是ULN2003A的“八路兄弟”。两者都属于达林顿晶体管阵列，都具有高压、大电流驱动能力，内部也都集成了续流二极管。它们的工作原理、输入逻辑兼容性、开集电极输出特性以及驱动感性负载的保护机制都非常相似。

• 差异：最主要的区别在于通道数量。ULN2003A提供七个独立的驱动通道，而ULN2803提供八个通道。这意味着ULN2803在需要更多独立驱动点（如驱动更多的继电器或八段数码管）时更为适用。

• 选择依据：如果您只需要七个或更少的驱动通道，ULN2003A更为紧凑且可能略微便宜。如果需要八个通道，或者希望为将来的扩展预留一个通道，那么ULN2803是更合适的选择。在其他方面，它们的使用方法和注意事项基本一致。

8.2 与 L293D / L298N 等电机驱动芯片的比较

• 核心差异：H桥结构与方向控制

• ULN2003A是单向（低侧）开关：它只能将负载的一端拉到地，从而控制负载的通断。它不具备改变电流方向的能力。因此，它不能直接实现直流电机的正反转控制，也无法对步进电机进行复杂的微步控制。

• L293D、L298N等是H桥（H-bridge）驱动器：它们内部包含多组开关，可以形成H桥结构，能够独立地改变流过负载（如直流电机绕组）的电流方向。这使得它们可以实现直流电机的正转、反转、刹车和空转，以及步进电机的全步、半步、微步驱动。L293D通常是双H桥，可以驱动两个直流电机或一个四线步进电机；L298N是双H桥芯片，驱动能力更强。

• 电流/电压能力：L293D的单路电流通常低于L298N，但两者通常都能提供比ULN2003A单路更高的总电流能力（例如L298N可以提供高达2A的连续电流）。

• 保护机制：这些电机驱动芯片通常也内置了续流二极管或需要外部连接续流二极管，以保护内部晶体管。

• 复杂性：H桥驱动器的控制逻辑比ULN2003A更复杂，通常需要多个输入引脚来控制方向和使能。

• 选择依据：

• 如果您需要控制直流电机的正反转，或对步进电机进行精确的方向和速度控制，则必须选择L293D、L298N或其他专用电机驱动芯片。

• 如果您只是需要简单地开关继电器、螺线管或LED灯串，或者单向驱动小型步进电机，ULN2003A是更简单、更经济的选择。

8.3 与 MOSFET 驱动器的比较

• 核心差异：BJT与FET

• ULN2003A基于双极型结型晶体管（BJT）的达林顿结构。BJT是电流控制器件，需要基极电流来导通，并存在较高的饱和压降 V_CE(sat)。

• MOSFET（金属氧化物半导体场效应晶体管）是电压控制器件，其导通电阻 R_DS(on) 非常低，这意味着在导通状态下，其电压降和功耗远低于BJT。这使得MOSFET在高电流应用中效率更高，发热量更小。

• 开关速度：MOSFET通常比达林顿晶体管具有更快的开关速度，适用于高频PWM（脉冲宽度调制）应用。

• 驱动复杂性：直接驱动大功率MOSFET需要考虑栅极电容的充放电，可能需要专门的MOSFET驱动IC来提供瞬时大电流，以实现快速开关和降低开关损耗。ULN2003A的输入则直接兼容逻辑电平。

• 选择依据：

• 如果您追求极致的效率、低功耗、更快的开关速度或需要驱动非常大电流的负载，并且愿意接受更高的设计复杂性和成本，那么单独的功率MOSFET配合MOSFET驱动器是更好的选择。

• ULN2003A适用于对效率和开关速度要求不高，但对简单性、成本和集成度有较高要求的应用，特别是中等电流的开关控制。

8.4 与专用LED驱动芯片的比较

• 功能特化：ULN2003A可以驱动LED，但它只是一个通用开关。而专用LED驱动芯片（如恒流LED驱动器，或带PWM调光、串行接口的LED驱动器）通常提供恒流输出、高精度电流控制、调光功能、错误检测、级联连接等更专业的LED驱动功能。

• 效率：恒流LED驱动器通常效率更高，尤其是在驱动多串LED时。

• 选择依据：

• 如果您只是简单地开关几个LED作为指示灯，或者驱动不需要精确亮度控制的LED串，ULN2003A是完全足够的。

• 如果您需要驱动大量LED矩阵、要求高亮度均匀性、精确调光或需要通过串行通信控制，那么专用的LED驱动芯片是更优的选择。

总结：ULN2003A是一款功能强大且用途广泛的达林顿晶体管阵列，特别适用于作为微控制器与中等功率负载之间的接口。它的主要优势在于其高电流增益、多通道集成、内置感性负载保护以及与逻辑电平的直接兼容性。然而，它也有其局限性，如单向驱动、较高的饱和压降和相对较慢的开关速度。在选择驱动芯片时，设计者需要根据具体的应用需求（如负载类型、电流大小、电压要求、开关速度、是否需要方向控制、成本和设计复杂性等）来权衡利弊，选择最适合的解决方案。ULN2003A在许多场合仍然是极具性价比和可靠性的“主力军”。

九、ULN2003A 的优势与局限性：权衡设计决策

任何电子元件都有其独特之处，ULN2003A也不例外。理解它的优势和局限性，能帮助工程师在设计阶段做出明智的决策，避免不必要的麻烦。

9.1 ULN2003A 的主要优势

1. 高电流增益（高 h_FE）：这是达林顿结构的根本优势。仅需微安级的输入电流，ULN2003A就能放大到数百毫安的输出电流。这意味着微控制器等低功耗逻辑器件可以直接驱动大功率负载，无需额外的中间放大级。这大大简化了电路设计，降低了物料清单（BOM）成本。

2. 多通道集成：在一个小小的16引脚封装中集成了七个独立的驱动通道，这对于需要同时控制多个独立负载的应用（如多路继电器、步进电机绕组、多段LED显示器）来说非常方便。它节省了PCB空间，减少了元件数量和布线复杂性。

3. 内置续流二极管：这是ULN2003A最为实用的特性之一。对于继电器、螺线管、电机等感性负载，其在断电瞬间产生的反向电动势可能高达数百伏，足以击穿普通晶体管。ULN2003A内部集成的续流二极管为这些高压提供了泄放路径，有效保护了芯片自身及其上游的微控制器，省去了外部添加二极管的麻烦，提高了系统的可靠性和设计的简洁性。

4. 宽电压工作范围：其输出集电极-发射极电压最高可达50V，使其能够驱动多种常用电压等级的负载，如5V、9V、12V、24V甚至48V的继电器或电机。

5. 输入兼容性广：ULN2003A的输入端兼容TTL和CMOS逻辑电平，可以直接与绝大多数微控制器（5V或3.3V系统）的GPIO引脚连接，无需额外的电平转换电路，进一步简化了设计。

6. 成本效益高：ULN2003A是一种非常成熟且批量生产的芯片，其价格相对低廉，是高性价比的驱动解决方案，尤其适合成本敏感的消费电子和工业控制应用。

7. 成熟稳定：ULN2003A系列芯片已经上市多年，经过了广泛的市场验证，性能稳定可靠，相关应用资料和参考设计丰富。

9.2 ULN2003A 的主要局限性

1. 较高的饱和压降（V_CE(sat)）：这是达林顿晶体管的固有特性。与单个晶体管或MOSFET相比，ULN2003A在导通时集电极与发射极之间存在更大的电压降（通常在1.0V到1.6V之间，取决于电流）。这意味着在驱动大电流负载时，芯片本身会消耗更多的功率并产生更多的热量。这需要设计者特别关注散热问题，可能需要增加散热片或限制同时导通的通道数量/电流。在功耗敏感或电池供电的应用中，这可能是一个劣势。

2. 开关速度相对较慢：由于达林顿对内部的多个PN结和固有的电容效应，ULN2003A的开关速度相对较慢，不适合高频开关应用。例如，对于需要数十kHz甚至MHz的PWM调速或高频信号传输，ULN2003A可能无法胜任，可能会导致严重的开关损耗和波形失真。它更适合直流开关或低频脉冲应用（如步进电机）。

3. 单向驱动能力（低侧开关）：ULN2003A是开集电极输出，只能作为低侧开关（将负载的负极端拉低到地），无法作为高侧开关（将负载的正极端接到电源）。这意味着它不能直接用于实现直流电机的正反转控制（需要H桥），也不能直接驱动共阴极负载。

4. 无法提供负电压：其输出特性决定了它只能提供低电平（接近地电位）或高阻态，无法输出负电压，这在某些特殊应用中可能会构成限制。

5. 功率限制：尽管单通道可达500mA，但芯片的总功耗限制了所有通道同时大电流工作的能力。如果多个通道以高电流同时工作，很容易达到芯片的总功耗限制，从而引发过热。

总结：ULN2003A是一款在特定应用领域表现卓越的器件。它的优势在于其集成度高、易于使用、成本低廉且具有强大的高压大电流开关能力和内置保护功能。然而，其较高的功耗、较慢的开关速度和单向驱动的特性是设计者在使用时必须充分考虑的局限性。在选择是否使用ULN2003A时，核心在于权衡这些因素，使其与您的具体应用需求和性能指标相匹配。对于许多中低速、中等功率的开关控制任务，ULN2003A仍然是首选的“工作马”。

十、ULN2003A 在现代电子设计中的地位：经典与持续的生命力

尽管电子技术日新月异，不断涌现出更高效、更集成、更智能的新型驱动芯片，但ULN2003A系列芯片（包括ULN2003A和ULN2803等）仍然在现代电子设计中占据着一席之地，并展现出顽强的生命力。其经典地位并非偶然，而是由其独特的优势和广泛的适用性所决定的。

10.1 经济性与普及性

ULN2003A是一款经过大规模生产和广泛应用多年的产品，其成熟的制造工艺和巨大的市场需求使其成本极其低廉。对于成本敏感的产品开发，尤其是在大批量生产中，ULN2003A提供了无与伦比的性价比。这种经济性使得它成为教育套件、学生项目以及许多低成本工业和消费电子产品中的首选。它的普及性也意味着其数据手册、应用笔记和社区支持非常丰富，学习和使用门槛极低。

10.2 简化设计与提高可靠性

在许多应用中，微控制器需要驱动的负载数量不多，且对开关速度要求不高，电流在中等范围（几十到几百毫安）。在这些场景下，ULN2003A以其多路集成、直接逻辑接口和内置续流二极管的特点，极大地简化了电路设计。无需为每个负载单独设计晶体管驱动电路和添加保护二极管，一片ULN2003A就能搞定七个通道，这显著减少了PCB空间、元件数量和布线复杂性。内置的保护功能也自然而然地提高了整个系统的可靠性，减少了因感性负载反向电动势造成的潜在损坏。对于非专业工程师或快速原型开发而言，这种“拿来即用”的便利性是极其宝贵的。

10.3 适应性与兼容性

ULN2003A的宽电压工作范围（高达50V）和与TTL/CMOS逻辑电平的良好兼容性，使其能够无缝地融入各种不同的电路环境。无论是基于5V的传统微控制器系统，还是3.3V的现代低功耗系统，ULN2003A都能轻松对接。这种灵活性确保了它在不同时代和不同技术平台下的持续适用性。它不仅仅是驱动继电器和步进电机的首选，也常常被用于驱动显示器、指示灯、小风扇等多种通用负载。

10.4 教学与入门的典范

在电子工程教育和业余爱好领域，ULN2003A几乎成为了“功率驱动”的代名词。它简单直观的工作原理，结合其广泛的应用，使其成为理解晶体管放大、开关控制以及感性负载保护的极佳教学案例。许多入门级的电子实验套件、机器人控制器和智能家居项目都将ULN2003A作为核心驱动部件，帮助学习者快速掌握从逻辑控制到功率输出的转换。

10.5 局限性下的定位

当然，ULN2003A并非万能。在一些特定场景，其局限性会使其不再是最佳选择：

• 高效率需求：对于电池供电或对效率要求极高的场合，其较高的饱和压降导致的功耗损失会是重要考量，此时更低 R_DS(on) 的MOSFET或专用低功耗驱动器可能更合适。

• 高速开关需求：对于高速PWM调速或高频信号处理，ULN2003A的开关速度不足，需要更快的晶体管或驱动方案。

• 双向驱动需求：控制直流电机正反转时，需要H桥驱动器而非ULN2003A。

• 更大电流负载：当单个通道电流远超500mA时，需要专用的大功率驱动IC或分立MOSFET阵列。

尽管存在这些局限，ULN2003A并没有被淘汰，反而与各种新型芯片形成了互补关系。它在中等功率、多通道、非高速开关、成本敏感且需要感性负载保护的细分市场中，依然保持着强劲的竞争力。许多产品设计中，会将ULN2003A与更先进的芯片结合使用，例如，一个复杂的机器人可能用L298N驱动大电机，但用ULN2003A驱动小型继电器和LED指示灯。

因此，ULN2003A在现代电子设计中的地位是经典而持久的。它以其卓越的性价比、易用性和可靠性，继续为工程师和爱好者提供一个坚实而便捷的解决方案，连接起数字逻辑与现实世界中需要强大驱动力的设备。只要有微控制器需要驱动中等功率的继电器、螺线管或步进电机，ULN2003A就仍将是那个值得信赖的“老朋友”。
