CD4060引脚图及功能表详解

CD4060是一款广泛应用于数字电路设计中的14级二进制串行计数器，同时集成了振荡器电路。其强大的功能和灵活的应用使其成为定时、分频、计数等多种场景的理想选择。本文将详细介绍CD4060的引脚图、功能表及其在实际应用中的各种考量，旨在提供一个全面而深入的理解。

CD4060的核心功能在于其内置的14级纹波进位二进制计数器，能够将输入的时钟信号进行二分频，产生最高14级的分频输出。此外，它还集成了一个振荡器，可以配置为RC（电阻-电容）振荡器或晶体振荡器，为计数器提供内部时钟源，极大地简化了电路设计。

1. CD4060引脚图

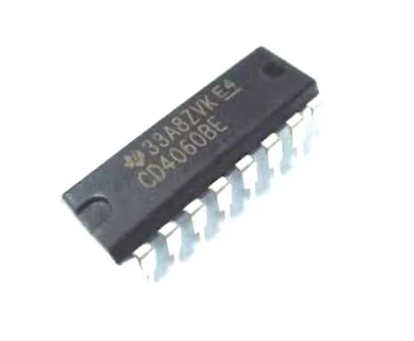

CD4060通常采用16引脚双列直插式封装（DIP-16）或小型表面贴装封装（SOIC-16）。理解每个引脚的功能是正确使用CD4060的基础。

• 引脚1 (Rs)： 振荡器外部电阻输入端。这个引脚与引脚2和引脚9共同构成RC振荡器或晶体振荡器的外部元件连接点。在RC振荡器模式下，通常连接一个电阻到此引脚。

• 引脚2 (Cout)： 振荡器外部电容输出端。这个引脚与引脚1和引脚9共同构成振荡器。在RC振荡器模式下，通常连接一个电容到此引脚。

• 引脚3 (A，CLIN)： 计数器时钟输入端。这个引脚是计数器的主时钟输入。当使用内部振荡器时，此引脚通常悬空或通过一个小电容接地以减少噪声。当使用外部时钟源时，外部时钟信号连接到此引脚。

• 引脚4 (清零/复位，MR)： 主复位输入端（高电平有效）。当此引脚为高电平时，计数器被复位到全零状态，并且振荡器停止工作。此功能在需要重新开始计数或初始化电路时非常有用。

• 引脚5 (Q13): 第13级分频输出端。此引脚输出输入时钟信号的2的13次方分频（即1/8192）结果。

• 引脚6 (Q12): 第12级分频输出端。此引脚输出输入时钟信号的2的12次方分频（即1/4096）结果。

• 引脚7 (Q14): 第14级分频输出端。此引脚输出输入时钟信号的2的14次方分频（即1/16384）结果。

• 引脚8 (Vss)： 负电源或接地端。通常连接到电路的公共地。

• 引脚9 (RCout)： 振荡器外部电阻/电容输出端。这个引脚是振荡器的另一个连接点，在RC振荡器模式下，连接电阻和电容的交点。在晶体振荡器模式下，晶体的另一端连接到此引脚。

• 引脚10 (Q4): 第4级分频输出端。此引脚输出输入时钟信号的2的4次方分频（即1/16）结果。

• 引脚11 (Q5): 第5级分频输出端。此引脚输出输入时钟信号的2的5次方分频（即1/32）结果。

• 引脚12 (Q6): 第6级分频输出端。此引脚输出输入时钟信号的2的6次方分频（即1/64）结果。

• 引脚13 (Q7): 第7级分频输出端。此引脚输出输入时钟信号的2的7次方分频（即1/128）结果。

• 引脚14 (Q8): 第8级分频输出端。此引脚输出输入时钟信号的2的8次方分频（即1/256）结果。

• 引脚15 (Q9): 第9级分频输出端。此引脚输出输入时钟信号的2的9次方分频（即1/512）结果。

• 引脚16 (Vdd)： 正电源端。通常连接到3V至15V的直流电源。

2. CD4060功能表

CD4060的功能表描述了在不同控制信号（主复位MR和时钟输入CLIN）作用下，计数器的输出状态以及振荡器的工作模式。

详细功能描述:

• 主复位 (MR)： MR引脚是高电平有效的异步复位输入。当MR引脚接收到高电平信号时，无论时钟输入处于何种状态，CD4060的14个计数器级（Q4到Q14，其中Q1至Q3为内部级，无引脚输出）都会被立即复位到低电平状态。同时，内部振荡器也会停止工作。这个功能在需要清零计数器或初始化系统时非常有用。例如，在系统上电时，可以通过一个RC延时电路在MR引脚上产生一个短暂的高电平脉冲，确保计数器以已知状态启动。一旦MR引位恢复低电平，计数器才能开始正常工作。

• 时钟输入 (CLIN)： CLIN引脚是CD4060的时钟输入。CD4060的计数器是负边沿触发的，这意味着每当CLIN引脚从高电平跳变到低电平时，计数器就会递增一级。在两种主要工作模式下，CLIN的行为有所不同：

• 外部时钟模式： 如果使用外部时钟源，则外部时钟信号直接连接到CLIN引脚。内部振荡器通常不使用，或者通过将振荡器引脚（Rs、Cout、RCout）配置为不振荡状态（例如，Rs和RCout悬空，Cout接地）。在这种模式下，计数器的递增完全由外部时钟的负边沿控制。外部时钟的频率和占空比需要符合CD4060的数据手册要求。

• 内部振荡器模式： 当CD4060使用其内置的振荡器作为时钟源时，CLIN引脚可以悬空或连接到一个小电容到地，以抑制噪声。内部振荡器产生的时钟信号将自动连接到计数器的内部时钟输入端。振荡器的频率由外部连接的电阻（Rs）、电容（Cout）或晶体决定。在这种模式下，计数器的递增由内部振荡器的频率决定。

• 振荡器： CD4060内部包含一个反相器和相关电路，可以配置为一个振荡器。

• RC振荡器： 这是最常见的配置方式。通过在Rs（引脚1）和RCout（引脚9）之间连接一个外部电阻R，并在Cout（引脚2）和RCout（引脚9）之间连接一个外部电容C，可以构成一个RC振荡器。振荡频率近似公式为f≈1/(2.5⋅R⋅C)。选择R和C的值可以调整振荡频率，从而控制计数器的分频时间。需要注意的是，电容C的ESR（等效串联电阻）和漏电流会影响振荡的稳定性，因此建议选择高质量的陶瓷电容或薄膜电容。电阻R的范围通常在10kΩ到1MΩ之间。

• 晶体振荡器： 为了获得更高的频率精度和稳定性，CD4060也可以配置为晶体振荡器。在这种模式下，一个外部晶体连接在Rs（引脚1）和RCout（引脚9）之间。Cout（引脚2）通常通过一个小电容接地，或者悬空。晶体振荡器的频率由所选晶体的谐振频率决定。晶体振荡器在需要精确计时或高精度频率源的应用中非常有用，例如时钟电路或精确分频器。

• 计数器状态： CD4060是一个14级二进制串行计数器，其输出是Q4到Q14。这些输出分别表示输入时钟信号的2的4次方到2的14次方分频。例如，Q4输出是输入时钟频率的1/16，Q14输出是输入时钟频率的1/16384。由于是串行计数器，每级的输出是前一级的二分频，因此输出是逐步递减的频率。这些输出可以用于驱动LED、蜂鸣器、继电器，或者作为其他数字逻辑电路的输入。没有直接提供Q1、Q2、Q3的输出引脚，这意味着最低的三级分频只能在内部使用。

3. CD4060工作原理

CD4060的工作原理可以分为两个主要部分：振荡器和计数器。

3.1 振荡器原理

CD4060内部的振荡器电路是一个CMOS反相器为核心构成的施密特触发器。当配置为RC振荡器时，外部电阻R和电容C与内部反相器形成一个反馈环路。

• 充电过程： 假设反相器输出为高电平，电容C通过电阻R开始充电。当电容上的电压达到反相器的低阈值电压（VTL）时，反相器输出翻转为低电平。

• 放电过程： 反相器输出变为低电平后，电容C开始通过电阻R放电。当电容上的电压下降到反相器的高阈值电压（VTH）时，反相器输出再次翻转为高电平。

这个充电和放电的循环过程不断重复，从而产生一个方波振荡信号。振荡频率由R和C的值以及CMOS反相器的阈值电压特性决定。

当配置为晶体振荡器时，晶体作为一个高Q值的谐振腔连接到反相器的反馈路径中。晶体在其谐振频率上提供最小阻抗，使得反相器在晶体的固有频率上振荡，从而提供一个非常稳定和精确的时钟源。晶体振荡器通常需要额外的负载电容来微调频率和确保稳定启动。

3.2 计数器原理

CD4060的计数器部分由一系列D触发器（或T触发器）串联构成，每个触发器都配置为“切换”（Toggle）模式，即每接收到一个时钟脉冲，其输出状态就翻转一次。

• 负边沿触发： CD4060的计数器是负边沿触发的。这意味着只有当时钟输入（CLIN）从高电平变为低电平的瞬间，计数器才会前进一级。

• 级联分频： 14个触发器级联排列。第一个触发器（对应内部Q1）对输入时钟进行二分频。其输出作为第二个触发器（内部Q2）的时钟输入，如此类推。因此，每一级的输出都是前一级的二分频，最终在Q4到Q14引脚上输出1/16到1/16384的分频信号。

• 异步复位： MR引脚提供了一个异步复位功能。当MR为高电平，无论时钟输入如何，所有触发器都会被强制复位到低电平状态。这个复位是异步的，因为它不依赖于时钟边沿。

4. CD4060典型应用电路

CD4060在各种应用中都表现出色，以下是一些典型应用电路的示例。

4.1 RC振荡器分频器

这是一个最常见的应用场景，CD4060利用内部RC振荡器产生时钟，并将其进行多级分频。

• 电路连接：

• Vdd连接正电源（例如5V或9V）。

• Vss连接地。

• MR通过一个上拉电阻连接到Vdd（除非需要复位功能，否则通常保持高电平），或者通过一个RC延时电路连接到地，以在系统上电时提供复位脉冲。

• 在Rs（引脚1）和RCout（引脚9）之间连接一个外部电阻R。

• 在Cout（引脚2）和RCout（引脚9）之间连接一个外部电容C。

• CLIN（引脚3）通常悬空或通过一个pF级的电容接地。

• 所需的Q输出引脚连接到负载（例如LED、蜂鸣器或后续数字逻辑）。

• 应用示例：

• 长延时定时器： 通过选择大电阻和大电容，可以使RC振荡器产生非常低的频率，结合CD4060的14级分频，可以轻松实现数秒、数分钟甚至数小时的延时。例如，一个用于控制周期性事件的定时器，如自动浇水系统。

• 闪烁灯控制器： 将Q输出连接到LED，可以使其以低频率闪烁。通过选择不同的Q输出，可以获得不同的闪烁频率。

• 低频脉冲发生器： 生成特定频率的低频方波信号，用于驱动步进电机或其他需要低频脉冲的设备。

4.2 晶体振荡器分频器

当需要高精度和稳定性的时钟源时，CD4060的内部振荡器可以与外部晶体配合使用。

• 电路连接：

• Vdd和Vss连接电源和地。

• MR连接方式同上。

• 在Rs（引脚1）和RCout（引脚9）之间连接一个外部晶体。

• 在Cout（引脚2）到地之间连接一个小负载电容（通常为10pF-33pF，具体值取决于晶体数据手册）。

• CLIN（引脚3）悬空或通过小电容接地。

• 所需的Q输出引脚连接到负载。

• 应用示例：

• 实时时钟（RTC）基准： 提供一个精确的32.768kHz时钟信号作为实时时钟芯片的基准，确保时间计数的准确性。

• 高精度定时器： 用于需要精确时间间隔的应用，例如工业控制、仪器仪表等。

• 频率合成器： 通过进一步的逻辑电路，可以将晶体提供的基准频率分频或倍频，生成多种所需频率。

4.3 外部时钟计数器/分频器

CD4060也可以作为一个独立的计数器或分频器，接受外部提供的时钟信号。

• 电路连接：

• Vdd和Vss连接电源和地。

• MR连接方式同上。

• 振荡器引脚配置： 为了确保内部振荡器不工作或不干扰，通常将Rs（引脚1）和RCout（引脚9）悬空，或者将Cout（引脚2）接地，或者将Rs和RCout通过大电阻拉高或拉低。最简单的方法是确保RC振荡器不能形成回路。

• 外部时钟信号连接到CLIN（引脚3）。

• 所需的Q输出引脚连接到负载。

• 应用示例：

• 脉冲计数器： 计数来自传感器、编码器或其他数字源的脉冲数量。例如，一个生产线上产品的计数器。

• 外部频率分频： 对外部输入频率进行多级分频，产生更低频率的同步信号。例如，将微控制器的PWM输出进行分频，驱动慢速设备。

• 事件计时： 测量两个外部事件之间的时间间隔，通过计数器输出的脉冲数来推算。

5. CD4060电气特性与设计考量

在使用CD4060时，了解其电气特性和相关设计考量至关重要。

5.1 电源电压 (Vdd)

CD4060属于CD4000系列CMOS逻辑IC，工作电压范围较宽，通常为3V到15V。这意味着它可以在多种电源电压下工作，从电池供电的低功耗设备到工业控制系统。然而，更高的Vdd通常意味着更高的功耗和更快的传播延迟。在实际应用中，应根据系统电源和兼容性选择合适的Vdd。

5.2 功耗

CD4060的静态功耗非常低，这是CMOS器件的典型优势。然而，动态功耗（在计数器切换时产生）会随着频率的增加而增加。在电池供电的应用中，应尽量降低工作频率，以延长电池寿命。对于RC振荡器，增大R和C可以降低频率，从而降低功耗。

5.3 输入/输出特性

• 输入保护： CD4060的输入引脚通常内置ESD（静电放电）保护二极管，但在处理IC时仍需注意防静电措施。

• 输出驱动能力： CD4060的输出驱动能力相对较弱，通常只能驱动几个mA的电流。如果需要驱动高电流负载（如继电器或大功率LED），需要使用外部晶体管或驱动器。

• CMOS兼容性： CD4060的输出电压摆幅接近Vdd和Vss，与同系列的CMOS器件兼容性良好。与TTL（Transistor-Transistor Logic）器件连接时，可能需要电平转换。

5.4 振荡器稳定性与精度

• RC振荡器： RC振荡器的频率精度受到R和C元件容差、温度变化以及电源电压波动的影响。对于精度要求不高的应用，RC振荡器是经济实用的选择。为了提高稳定性，应选择温度系数小、精度高的电阻和电容。布线时应尽量缩短RC元件与IC引脚之间的距离，减少寄生电容和电感。

• 晶体振荡器： 晶体振荡器提供卓越的频率精度和稳定性，几乎不受温度和电源电压的影响。选择合适的晶体和负载电容（如果需要）是关键。晶体振荡器通常需要较长的启动时间。

5.5 复位功能

MR引脚的复位功能是异步的，这意味着复位操作不依赖于时钟边沿。在设计复位电路时，应确保复位脉冲宽度足够，以便计数器完全复位。通常，一个几十纳秒的脉冲就足够了。在系统上电时，使用RC延时电路（例如一个电阻连接到Vdd，一个电容连接到地，MR连接到R和C的交点）可以生成一个短暂的复位脉冲，确保计数器在启动时处于已知状态。

5.6 未使用的引脚处理

对于CD4000系列CMOS器件，未使用的输入引脚不能悬空，否则可能会因噪声干扰导致错误触发或增加功耗。通常，未使用的输入引脚应连接到Vdd或Vss。对于CD4060，如果CLIN引脚未被用作外部时钟输入，可以悬空或通过小电容接地。未使用的Q输出引脚可以悬空。振荡器引脚（Rs、Cout、RCout）如果内部振荡器不使用，应根据数据手册的推荐进行处理，通常可以悬空以避免不必要的功耗。

5.7 噪声和干扰

在数字电路中，噪声和干扰是常见问题。对于CD4060，可以采取以下措施：

• 电源去耦： 在CD4060的Vdd和Vss引脚之间放置一个0.1uF的陶瓷去耦电容，并尽可能靠近IC引脚，以滤除电源噪声并提供瞬时电流。

• 地线布局： 确保良好的地线布局，尽量减少地线阻抗。

• 信号完整性： 避免过长的信号线，特别是时钟线。对于高频应用，考虑使用屏蔽线。

• 串扰： 将数字信号线与敏感模拟信号线分开，以避免串扰。

5.8 温度范围

CD4060有不同的温度等级可供选择，如商业级、工业级和汽车级。在选择器件时，应考虑应用的工作温度范围。

6. CD4060与相关器件的比较

在数字计数器和分频器领域，除了CD4060，还有其他一些常见的IC。了解它们之间的差异有助于选择最适合特定应用的器件。

6.1 CD4060 vs. 555定时器

• 555定时器： 555定时器是一款多功能集成电路，主要用于产生定时、延迟和振荡功能。它可以配置为单稳态、非稳态和双稳态模式。

• CD4060 vs. 555：

• 主要功能： 555更侧重于单一脉冲或连续脉冲的生成，而CD4060则专注于多级二进制计数和分频。

• 振荡器： 两者都包含振荡器功能，但CD4060的振荡器通常与内部计数器紧密集成，更适合作为计数器的时钟源。555的振荡器可以独立使用，也可以作为外部电路的时钟源。

• 分频能力： CD4060提供多达14级的分频输出，可以产生非常长的延时或非常低的分频比。555自身不具备多级分频能力，但可以通过级联多个555或配合其他计数器实现分频。

• 复杂度： 在需要简单定时或脉冲生成时，555可能更简单。但当需要精确的多级分频或长延时时，CD4060则更具优势。

• 功耗： 对于类似频率，CD4060（CMOS）通常比555（BJT或CMOS版本）更省电，尤其是在低频和静态状态下。

6.2 CD4060 vs. 其他CD4000系列计数器

CD4000系列包含了多种计数器IC，例如：

• CD4020： 14级二进制计数器，与CD4060类似，但不包含内置振荡器。它需要外部时钟源。如果系统已经有稳定的时钟源，并且不需要内置振荡器功能，CD4020是一个更简单的选择。

• CD4040： 12级二进制计数器，同样不包含内置振荡器。提供Q1到Q12的输出。适用于需要较少分频级的应用。

• CD4017： 十进制计数器/分频器，提供10个解码输出，每个输出依次变为高电平。常用于分时显示、顺序控制等。它不是二进制计数器，功能与CD4060不同。

6.3 CD4060 vs. 微控制器 (MCU)

在许多应用中，微控制器也可以实现计数和分频功能，甚至更为灵活。

• CD4060的优势：

• 简单性： 对于简单的定时或分频任务，CD4060电路非常简单，无需编程，成本低。

• 低功耗： 在极低频率或静态状态下，CD4060的功耗可能低于某些微控制器。

• 可靠性： 作为专用硬件，在特定任务上可能比软件实现更稳定可靠。

• 微控制器的优势：

• 灵活性： 可以通过编程实现复杂的逻辑、多个定时器、串行通信等多种功能。

• 集成度： 一个MCU可以替代多个分立逻辑IC，节省PCB空间。

• 调试方便： 提供更丰富的调试接口和工具。

• 可扩展性： 容易添加新功能或修改现有功能。

选择建议：

• 如果只需要简单的长延时、低频脉冲生成或固定分频比，并且对精度要求不高，CD4060是一个经济高效、易于使用的解决方案。

• 如果需要高精度和稳定性，同时具备分频功能，CD4060配合晶体是优选。

• 如果系统已经包含微控制器，并且I/O资源充足，那么使用微控制器的定时器和计数器模块通常更具灵活性和集成度。

• 对于复杂的逻辑、多任务处理或用户交互界面，微控制器是不可替代的选择。

7. CD4060在实际项目中的应用案例

为了更好地理解CD4060的实际用途，以下列举几个具体的应用案例。

7.1 长周期定时器/延时电路

• 背景： 需要一个电路来控制一个设备每隔10分钟启动一次，每次启动持续1分钟。

• 方案： 使用CD4060，并将其内部RC振荡器配置为一个较低的频率（例如，0.1Hz）。通过Q14输出，我们可以得到大约1/16384的分频，即每163.84秒输出一个脉冲。我们可以选择合适的Q输出，或者通过组合多个Q输出来获得更长的周期。

• 假设振荡频率设置为1Hz（R=100kΩ, C=4.7uF），Q14输出频率为1Hz/16384≈0.000061Hz，周期约为16384秒（约4.5小时）。这对于10分钟的定时太长。

• 我们可以将振荡频率设置为更快的速度，或者在Q输出后接一个逻辑门电路。

• 一个更实用的方法是：将CD4060的振荡频率设置为某个中间值，比如50Hz。那么Q14的输出周期将是16384/50≈327.68秒。我们可以选择一个合适的Q输出，例如Q12（周期4096/50≈81.92秒），然后使用一个外部计数器（如CD4017或微控制器）来计数CD4060的Q输出脉冲，以达到10分钟（600秒）的延时。

• 或者，我们可以通过调整RC值，使得Q13或Q14的输出周期接近10分钟。例如，要得到10分钟（600秒）的周期，如果使用Q14，则内部振荡器频率需要是16384/600≈27.3Hz。根据f≈1/(2.5⋅R⋅C)，选择R和C的值即可。

• 同时，另一个CD4060或555定时器可以用来控制1分钟的启动时间。

7.2 数字时钟/计时器

• 背景： 制作一个简易的数字时钟，显示小时、分钟和秒。

• 方案： 使用一个高精度的晶体振荡器（例如32.768kHz的晶体）作为CD4060的时钟源。

• CD4060的Q14输出将产生32.768kHz/16384=2Hz的信号。

• 再通过外部的CD4017十进制计数器或其他逻辑电路对2Hz信号进行进一步分频，得到1Hz的秒脉冲。

• 然后，将1Hz秒脉冲输入到多个CD4017或专门的时钟IC中，实现秒、分钟和小时的计数和显示。

• CD4060在这里作为整个时钟系统的精确基准频率源和初步分频器。

7.3 频率计

• 背景： 设计一个简单的频率计，测量低频信号。

• 方案： 利用CD4060作为被测信号的分频器。

• 将被测信号连接到CD4060的CLIN（引脚3）。

• CD4060的Q输出（例如Q8或Q9）将提供被测频率的1/256或1/512分频信号。

• 这个分频后的信号可以送入一个微控制器或另一个计数器，在固定时间内计数脉冲数量，从而计算出原始频率。

• CD4060的优势在于它可以将高频信号分频到微控制器能够处理的较低频率范围。

7.4 步进电机驱动器中的定时/分频

• 背景： 控制步进电机的转速。

• 方案： 使用CD4060的RC振荡器作为步进电机控制器（例如ULN2003驱动器或L298N驱动器）的脉冲发生器。

• CD4060的Q输出可以提供低频脉冲，作为步进电机的步进信号。

• 通过调整RC振荡器的R和C值，可以改变步进频率，从而控制步进电机的转速。

• 使用多个Q输出可以实现多速控制，或者结合外部开关实现速度调节。

7.5 脉冲宽度调制 (PWM) 信号生成

• 背景： 生成简单的PWM信号来控制LED亮度或电机速度。

• 方案： CD4060本身不是一个PWM发生器，但它的分频输出可以作为PWM波形的基准。

• 例如，CD4060的一个Q输出提供一个固定频率的方波。

• 然后，这个方波可以输入到外部比较器或555定时器，结合另一个可调的RC网络，来产生一个可调占空比的PWM信号。

• CD4060在这里的作用是提供一个稳定的基准频率。

8. CD4060的局限性

尽管CD4060功能强大且应用广泛，但它也存在一些局限性。

• 最高频率限制： 作为CMOS器件，CD4060的最高工作频率相对较低，通常在几MHz到十几MHz的范围内（具体取决于电源电压和负载）。对于高频应用，可能需要使用高速CMOS（如74HC系列）或更专业的射频器件。

• 输出驱动能力有限： 前面提到，其输出电流较小，直接驱动大电流负载需要额外的驱动电路。

• 无预设加载功能： CD4060是一个纯粹的计数器，不具备预设计数起始值的功能。每次复位后都从零开始计数。如果需要从特定值开始计数，需要额外的逻辑电路。

• 异步复位： MR引脚是异步复位，虽然方便，但在某些同步系统中可能需要额外的同步逻辑来避免毛刺或竞争问题。

• Q1-Q3无输出： 最低的三级分频输出（Q1、Q2、Q3）没有对应的引脚，这意味着最小分频比是1/16（Q4）。如果需要更小的分频比（例如1/2或1/4），则需要使用其他分立触发器或不同的IC。

• 振荡器精度（RC模式）： RC振荡器受元件容差和环境因素影响较大，精度和稳定性不如晶体振荡器。在对精度要求严格的应用中，必须使用晶体振荡器。

• 无计数停止功能： 除了复位，CD4060没有内置的计数停止功能。如果需要计数到特定值后停止，需要外部逻辑来检测计数器的状态并停止时钟输入。

9. 结论与展望

CD4060作为一款经典的14级二进制串行计数器与振荡器集成电路，凭借其简单的结构、宽泛的工作电压和低功耗特性，在数字定时、分频和计数领域扮演着重要角色。从长延时定时器到精确的时钟基准，其应用场景广泛。理解其引脚功能、工作原理和电气特性是成功应用的关键。

虽然现代微控制器和可编程逻辑器件（如FPGA）提供了更强大的灵活性和集成度，但在许多简单的、成本敏感或对功耗有严格要求的应用中，CD4060仍然是不可替代的优秀选择。例如，在电池供电的低功耗传感器节点、简单的家用电器控制、教育实验套件以及其他不需要复杂编程逻辑的场景中，CD4060依然能够大放异彩。

未来，随着超低功耗和高集成度芯片技术的发展，CD4060的功能可能会被更小的集成芯片所替代。然而，它作为数字电路学习和实践的入门级器件，其经典的地位将继续保持。对于工程师和爱好者而言，掌握CD4060的原理和应用，仍然是理解数字逻辑和时序电路的宝贵经验。它的简洁性和可靠性，使其在特定的小众应用中继续发挥作用，证明了经典芯片的生命力。
