CD4052：双四通道模拟多路复用器/解复用器

CD4052是一款双四通道模拟多路复用器/解复用器，属于CMOS（互补金属氧化物半导体）系列集成电路。它在数字和模拟信号的切换和路由中扮演着重要的角色。该器件以其低导通电阻、低功耗、宽电源电压范围和相对较小的封装尺寸而闻名，使其在各种应用中都非常受欢迎，例如音频和视频信号切换、数据采集系统、传感器接口、通信系统以及测试测量设备等。CD4052的“双四通道”意味着它包含两个独立的四通道多路复用器，每个多路复用器都可以独立工作，这极大地增加了其灵活性和应用范围。设计师可以利用其双通道特性同时处理两路独立的模拟信号，或者将其组合起来以实现更复杂的切换功能。

该芯片的设计充分考虑了CMOS技术的优势，因此在低功耗应用中表现出色。其静态电流极低，这意味着即使在不工作状态下，它也几乎不消耗电能，这对于电池供电的便携式设备尤为重要。此外，宽电源电压范围（通常为3V至18V）使其能够兼容多种电源系统，进一步扩大了其应用场景。无论是5V的TTL/CMOS逻辑电平系统，还是更高电压的工业控制系统，CD4052都能良好地适应。其模拟信号输入和输出范围可以达到电源电压的摆幅，这确保了信号的完整性和动态范围。

CD4052的引脚图详解

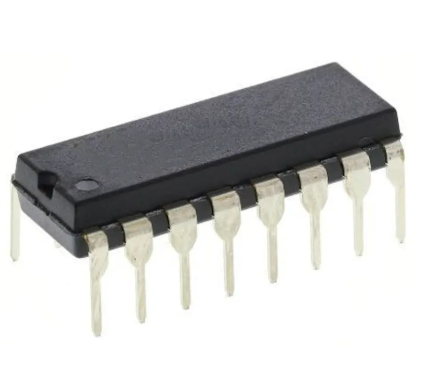

CD4052通常采用16引脚的双列直插（DIP-16）或小型表面贴装（SOIC-16）封装。理解每个引脚的功能是正确使用该芯片的基础。以下是CD4052各个引脚的详细说明：

• VCC (引脚 16): 这是集成电路的正电源电压输入引脚。CD4052的工作电压范围很广，通常为3V至18V。为了确保芯片的稳定工作，VCC引脚必须连接到稳压电源的正极。电源的稳定性直接影响到模拟信号的精度和数字控制的可靠性。在实际应用中，通常会在VCC引脚附近并联一个去耦电容（例如0.1μF），以滤除电源线上的高频噪声，防止其干扰芯片的正常工作。

• VEE (引脚 7): 这是集成电路的负电源电压输入引脚，通常接地（0V）。然而，对于处理双极性模拟信号的应用，VEE可以连接到负电源电压，例如-5V。当VEE连接到负电源时，芯片可以处理负电压的模拟信号，这对于音频应用或某些传感器接口来说至关重要。需要注意的是，VCC和VEE之间的电压差必须在芯片的工作电压范围内。如果VEE接地，那么模拟信号的输入范围通常为0V到VCC。

• VSS (引脚 8): 这是数字控制部分的公共参考地，通常与VEE连接在一起，如果VEE接地，VSS也接地。在某些设计中，VSS和VEE可能会通过一个小电阻或电感分开，以隔离数字噪声对模拟电路的影响。但在大多数标准应用中，它们是直接相连的。

• INH (引脚 6) - 抑制/使能输入 (Inhibit): 这是一个低电平有效（Active-Low）的数字控制引脚。当INH引脚为高电平（逻辑“1”）时，芯片的所有开关都处于断开状态，无论A和B输入如何，模拟输入都不会连接到输出。这相当于将整个多路复用器禁用，用于信号的静音或阻断。当INH引脚为低电平（逻辑“0”）时，多路复用器正常工作，根据A和B引脚的逻辑状态选择对应的模拟输入通道。这个引脚在系统需要快速切断所有信号通路时非常有用，例如在故障保护或通道切换时防止瞬态噪声。

• A (引脚 10) 和 B (引脚 9) - 地址选择输入 (Address Select Inputs): 这两个引脚是数字控制输入，用于选择四个模拟输入通道中的一个。A是最低有效位（LSB），B是最高有效位（MSB）。它们共同决定了哪个模拟输入通道被连接到公共输出。例如：

• A=0, B=0: 选择通道0

• A=1, B=0: 选择通道1

• A=0, B=1: 选择通道2

• A=1, B=1: 选择通道3 这两个引脚通常连接到微控制器、逻辑门或其他数字电路的输出，以实现自动化控制。它们的逻辑电平应符合CMOS输入规范，通常为0V或VCC。

• X0, X1, X2, X3 (引脚 13, 14, 15, 12) - 通道 X 的模拟输入/输出: 这些是第一个四通道多路复用器（通道X）的四个独立的模拟输入/输出引脚。它们可以作为输入，将来自不同源的模拟信号引入芯片；也可以作为输出，将内部处理后的模拟信号发送出去。具体是输入还是输出，取决于应用的配置。当作为多路复用器使用时，它们是输入；当作为解复用器使用时，它们是输出。这些引脚的电压范围通常在VEE到VCC之间。

• Y0, Y1, Y2, Y3 (引脚 1, 2, 4, 5) - 通道 Y 的模拟输入/输出: 这些是第二个四通道多路复用器（通道Y）的四个独立的模拟输入/输出引脚。其功能与X0-X3类似，提供独立的信号通路。

• XOUT (引脚 11) - 通道 X 的公共模拟输出/输入: 这是第一个四通道多路复用器（通道X）的公共模拟输出/输入引脚。根据A和B的地址选择，X0、X1、X2或X3中的一个模拟信号将被连接到此引脚。在解复用器模式下，此引脚作为输入，将一个模拟信号分配到选定的X通道。

• YOUT (引脚 3) - 通道 Y 的公共模拟输出/输入: 这是第二个四通道多路复用器（通道Y）的公共模拟输出/输入引脚。其功能与XOUT类似，根据A和B的地址选择，Y0、Y1、Y2或Y3中的一个模拟信号将被连接到此引脚。

CD4052的功能表解析

功能表清晰地定义了CD4052的数字控制输入（INH、A、B）如何影响模拟通道的连接。理解功能表是正确设计电路的关键。

功能表详细说明：

• INH = 1 (高电平): 当INH引脚为逻辑“1”时，无论A和B引脚处于何种状态（表示为“X”，即“任意”），两个多路复用器（X通道和Y通道）的所有内部模拟开关都将处于断开状态。这意味着XOUT和YOUT引脚都不会连接到任何对应的输入通道（X0-X3或Y0-Y3）。这是一种“禁用”模式，通常用于在不使用芯片时节省功耗，或在系统需要完全隔离信号通路时。例如，在音频系统中，这可以用于实现静音功能，防止噪声通过。在数据采集系统中，可以在切换通道时暂时断开所有连接，以避免瞬态干扰。

• INH = 0 (低电平): 当INH引脚为逻辑“0”时，CD4052处于正常工作模式，其内部模拟开关根据A和B引脚的逻辑组合进行选择性连接。

• B = 0, A = 0: 在这种情况下，CD4052将连接X0到XOUT，同时连接Y0到YOUT。这是默认的选择，通常在系统启动或复位时使用。这意味着两个独立的四通道多路复用器都选择它们各自的第一个通道。例如，如果您有来自两个不同传感器的信号连接到X0和Y0，那么在此时刻，这两个信号将被路由到XOUT和YOUT进行进一步处理。

• B = 0, A = 1: 当地址输入变为B=0，A=1时，CD4052会切换连接，将X1连接到XOUT，同时将Y1连接到YOUT。这种切换是迅速且无缝的，旨在最大限度地减少信号失真。这使得芯片可以快速地在不同的信号源之间进行切换，例如在示波器上切换不同的输入通道，或者在音频混音器中选择不同的输入音源。

• B = 1, A = 0: 此时，X2被连接到XOUT，同时Y2被连接到YOUT。这进一步扩展了可选择的通道数量，使得CD4052可以处理多达八个独立的模拟信号源（四个X通道和四个Y通道）。这种能力在需要从大量输入中选择少量特定信号的应用中非常宝贵。

• B = 1, A = 1: 最后，当A和B都为逻辑“1”时，CD4052将X3连接到XOUT，并将Y3连接到YOUT。至此，所有四个通道的选择都已涵盖。这种灵活的通道选择能力是CD4052的核心优势之一，它允许设计师在不增加复杂性的情况下处理多个模拟信号流。

值得注意的是，CD4052内部的模拟开关是双向的，这意味着它们既可以作为多路复用器（将多个输入选择一个输出），也可以作为解复用器（将一个输入分配到多个输出之一）。在多路复用器模式下，X0-X3/Y0-Y3是输入，XOUT/YOUT是输出。在解复用器模式下，XOUT/YOUT是输入，X0-X3/Y0-Y3是输出。这种双向性进一步增强了CD4052的通用性。然而，在任何给定时间，只有一个选定的通道是连接的，这确保了信号的独立性。

CD4052的主要特性与应用优势

CD4052作为CMOS模拟多路复用器，具有一系列显著的特性，使其在众多电子设计中脱颖而出：

• 低导通电阻 (Low ON-Resistance): CD4052的内部模拟开关在导通状态下具有非常低的电阻（通常在几十到几百欧姆之间，具体取决于电源电压），这意味着通过开关的信号损耗非常小。这对于保持信号的完整性，尤其是在处理小电压信号或高频信号时至关重要。低导通电阻确保了信号在通过多路复用器时几乎没有电压降，从而提高了系统的精度。

• 低串扰 (Low Crosstalk): 串扰是指一个通道的信号干扰到另一个相邻通道的现象。CD4052在设计上最大程度地降低了通道之间的串扰，即使在高速切换或存在多个活动通道的情况下，也能保持良好的信号隔离。这对于音频、视频和通信系统等对信号纯净度要求较高的应用非常重要。低串扰确保了每个通道的信号独立性，避免了不必要的信号混叠。

• 低失真 (Low Distortion): 由于其CMOS开关的线性特性，CD4052在处理模拟信号时引入的非线性失真非常小。这使得它非常适合于高保真音频应用或需要精确传输模拟信号的测量系统。低失真意味着输出信号的波形与输入信号的波形高度相似，没有额外的谐波成分。

• 宽电源电压范围 (Wide Supply Voltage Range): 如前所述，CD4052可以在3V至18V的宽电源电压范围内工作。这种灵活性使其能够适应各种电源环境，无论是电池供电的低功耗系统，还是工业标准电压的控制系统。宽电压范围也使得与其他数字逻辑系列（如TTL或其他CMOS器件）的接口更加简单。

• 低功耗 (Low Power Consumption): 作为CMOS器件，CD4052的静态功耗极低，通常只有微安级别。这对于电池供电的便携式设备和需要长时间运行的低功耗传感器网络来说是巨大的优势。只有在通道切换时，才会有瞬态的功耗增加，而正常工作时的功耗主要由通过开关的信号电流决定。

• 高带宽 (High Bandwidth): CD4052的模拟开关具有相对较高的带宽，允许其处理从直流到兆赫兹范围内的信号。这使得它适用于多种应用，包括音频、视频、射频（低频段）和高速数据采集。高带宽确保了信号的快速传输和对高频分量的良好响应。

• 双向操作 (Bidirectional Operation): 每个模拟开关都是双向的，这意味着信号可以从任意输入引脚流向公共引脚，也可以从公共引脚流向任意输入引脚。这种灵活性使得CD4052既可以作为多路复用器（将多个输入中的一个路由到输出），也可以作为解复用器（将一个输入路由到多个输出中的一个），极大地扩展了其应用范围。

• ESD保护 (ESD Protection): CD4052内部集成了静电放电（ESD）保护电路，可以防止在生产、运输和安装过程中因静电放电而损坏芯片。这提高了器件的可靠性和鲁棒性。

典型应用：

• 数据采集系统: CD4052可以用于选择来自多个传感器的模拟信号，将其输入到模数转换器（ADC）进行数字化处理。例如，一个微控制器可以通过改变A和B的逻辑状态，顺序地读取多个温度传感器、压力传感器或光敏传感器的模拟输出。

• 音频/视频信号切换: 在音频混音器、音量控制器或视频切换器中，CD4052可以用于选择不同的音频输入源（如CD播放器、麦克风、调谐器）或视频输入源（如DVD播放器、摄像机、游戏机）。其低失真特性对于保持音频和视频信号的质量至关重要。

• 通信系统: 在多路复用或解复用低频通信信号时，CD4052可以发挥作用。例如，在电话系统中，它可以用于选择不同的语音线路。

• 测试测量设备: 在自动测试设备（ATE）中，CD4052可以用于选择待测器件的不同测试点，或者选择不同的测量信号源。

• 电平转换器: 在某些情况下，CD4052可以用于在不同电压域的模拟信号之间进行切换或隔离。

• 自动增益控制 (AGC) 电路: 通过切换不同增益电阻，CD4052可以实现自动增益控制功能。

• 脉冲幅度调制/解调: 在某些调制解调器设计中，它可以用于选择不同的脉冲信号。

CD4052的内部结构与工作原理

要更深入地理解CD4052，我们需要了解其内部的基本构造和工作原理。CD4052的核心是基于CMOS技术构建的模拟开关。每个模拟开关由一个P沟道MOSFET和一个N沟道MOSFET并联组成，形成一个传输门（Transmission Gate）。

传输门的工作原理：

一个基本的CMOS传输门由一个P沟道MOSFET和一个N沟道MOSFET并联组成。这两个晶体管的栅极连接到互补的控制信号。

• 导通状态： 当控制信号为高电平（例如VCC）时，P沟道MOSFET的栅极被拉低，而N沟道MOSFET的栅极被拉高。如果源-漏电压差足够大，P沟道MOSFET和N沟道MOSFET都将导通。P沟道MOSFET对正电压信号导通良好，而N沟道MOSFET对负电压信号导通良好。通过它们的并联，传输门能够在一个很宽的输入电压范围内（几乎从VEE到VCC）提供低导通电阻，并且能够双向传输信号，而不会出现传统MOSFET开关在单极性电源下存在的阈值电压限制。

• 截止状态： 当控制信号为低电平（例如VSS或0V）时，P沟道MOSFET的栅极被拉高，而N沟道MOSFET的栅极被拉低。这将使两个晶体管都进入截止状态，形成一个开路，从而阻断信号的传输。

CD4052的内部结构：

CD4052内部包含两个独立的四通道多路复用器。每个多路复用器都由四个独立的模拟传输门和相应的数字解码逻辑组成。

1. 数字解码器： 地址输入A和B以及抑制输入INH首先进入一个数字解码器。这个解码器是一个组合逻辑电路，根据A、B和INH的逻辑状态，产生八个（或更多）独立的控制信号。这些控制信号决定了哪一对（或哪几对）传输门应该导通，以及哪些应该截止。

• 当INH为高电平时，解码器将产生所有传输门的截止控制信号，无论A和B的状态如何。

• 当INH为低电平时，解码器根据A和B的2位二进制地址（00, 01, 10, 11）来激活特定的传输门。例如，当A=0, B=0时，解码器会生成激活X0和Y0通道传输门的信号，同时确保其他通道的传输门保持截止。

2. 模拟传输门阵列： 解码器产生的控制信号被送到各个模拟传输门的栅极。每个模拟输入通道（X0-X3和Y0-Y3）都连接到一个传输门的一端，而另一端则连接到各自的公共输出引脚（XOUT和YOUT）。

工作流程：

当用户通过微控制器或其他数字电路改变A和B的逻辑状态时，数字解码器会迅速响应，并重新配置传输门的导通/截止状态。例如，如果当前连接的是X0/Y0，而我们将A改为1（保持B为0），解码器将立即使X0/Y0的传输门截止，并使X1/Y1的传输门导通。这个过程通常在纳秒级别完成，从而实现了快速的通道切换。

CD4052的这种内部设计使得它能够在数字控制下，实现对模拟信号的精确和高效切换。其CMOS传输门确保了在宽电压范围内的低失真和低导通电阻，而集成的数字解码逻辑则简化了外部控制电路的设计。此外，CMOS工艺固有的低静态功耗特性，使得CD4052在电池供电的应用中具有显著优势。

CD4052在电路设计中的考虑因素

在实际电路设计中，正确使用CD4052需要考虑几个关键因素，以确保其性能最大化并避免潜在问题。

• 电源去耦： 这是任何数字或混合信号电路的基本要求。在CD4052的VCC和VSS（或VEE）引脚之间，应尽可能靠近芯片引脚放置一个0.1μF的陶瓷去耦电容。这个电容可以有效地滤除电源线上的高频噪声，并提供瞬态电流，以应对芯片内部开关切换时产生的电流尖峰。如果没有足够的去耦，电源噪声可能会耦合到模拟信号路径中，导致信号质量下降。对于模拟信号，电源的纯净度尤为重要，因为它直接影响到输出的稳定性和精度。

• 输入/输出信号范围： CD4052的模拟信号输入和输出电压范围受到其电源电压（VCC和VEE）的限制。如果VEE接地，则模拟信号范围通常在0V到VCC之间。如果VEE连接到负电源（例如-5V），则模拟信号可以处理负电压，范围从VEE到VCC。确保输入信号的幅度不超过芯片的电源范围，否则可能会导致信号失真甚至损坏芯片。在处理双极性信号时，正确配置VEE至关重要。

• 静电放电 (ESD) 保护： 尽管CD4052内部集成了ESD保护，但在处理CMOS器件时仍需采取预防措施。例如，在接触芯片之前，佩戴防静电腕带；在防静电工作台上操作；避免在干燥环境中处理芯片等。静电放电可能导致芯片内部电路的永久性损坏，即使芯片在测试时看起来正常，但在长期使用中可能会出现不稳定或故障。

• 导通电阻的变化： CD4052的导通电阻不是恒定的，它会随着电源电压、模拟信号电压以及温度的变化而略微变化。在对精度要求非常高的应用中，可能需要考虑这种变化。例如，在低电源电压下，导通电阻通常会略高。在高精度测量中，可以通过校准或使用低输入阻抗的后级电路来减小这种影响。

• 信号带宽限制： 虽然CD4052具有相对较高的带宽，但在处理非常高频的信号时，仍然需要考虑其带宽限制。在某些应用中，高频信号可能会受到损耗或失真。可以通过查阅数据手册中的“ON-State Resistance vs. Input Voltage”和“Crosstalk”等参数来评估其高频性能。对于极高频的应用，可能需要考虑专用的射频开关。

• 控制信号的逻辑电平： A、B和INH引脚是数字控制输入，它们的逻辑电平必须符合CD4052的CMOS输入规范。通常，逻辑“0”应接近VSS或0V，逻辑“1”应接近VCC。如果控制信号的电平不正确，可能会导致多路复用器无法正确切换或处于不确定状态。在连接到其他逻辑系列的器件时，可能需要进行电平转换。

• 负载效应： 连接到XOUT或YOUT的负载会影响芯片的性能。过大的电容负载可能会导致切换速度变慢，并增加功耗。过低的电阻负载可能会导致信号电流过大，超出芯片的额定电流，从而损坏芯片或导致性能下降。应确保负载符合数据手册中的建议。

• 开关瞬态： 在通道切换的瞬间，可能会出现短暂的瞬态噪声或毛刺。在对瞬态敏感的应用中，可能需要采取额外的措施来抑制这些瞬态，例如在输出端添加滤波电路或在切换前短暂地使能INH引脚。了解这些瞬态特性对于设计高质量的系统至关重要。

• 交叉点效应 (Charge Injection): 当CMOS开关从导通状态切换到截止状态时，MOSFET栅极上的电荷可能会注入到信号路径中，导致信号线上出现一个小的电压尖峰。这被称为电荷注入或交叉点效应。在某些高精度模拟应用中，这可能会引起问题。虽然CD4052的设计已经最小化了这种效应，但在极端敏感的应用中，可能需要进一步的补偿或在切换后等待一段时间让信号稳定。

CD4052与其他多路复用器的比较

在市场上，有许多不同类型的模拟多路复用器和开关，它们各自有其独特的优点和缺点。了解CD4052在这些器件中的定位，有助于在设计时做出最佳选择。

• CD4052 vs. 其他CD4000系列多路复用器 (如CD4051, CD4053):

• CD4051: 8通道模拟多路复用器/解复用器。它只有一个公共输入/输出引脚和8个通道输入/输出引脚，需要3个地址选择引脚（A, B, C）。与CD4052相比，CD4051提供更多的单端通道，但不如CD4052的双四通道配置灵活。如果只需要单路多通道选择，CD4051是更合适的选择。

• CD4053: 三路双通道模拟多路复用器/解复用器。它包含三个独立的双通道开关，每个开关都有自己的控制引脚。CD4053适用于需要独立控制三组双路信号的应用，例如在差分信号切换中。CD4052则更适合需要同时选择两组四路信号的应用。

• CD4052 vs. TTL模拟开关 (如74HC4052):

• 电源电压： CD4052（以及其他CD4000系列）通常具有更宽的电源电压范围，可以工作在更高的电压下（最高18V）。而74HC系列（高速CMOS，但通常被归类为TTL兼容）通常工作在2V到6V的电源电压下。

• 逻辑电平兼容性： 74HC系列器件在逻辑电平上更兼容TTL系列，这意味着它们可以直接与TTL逻辑电路接口。CD4052虽然也是CMOS，但在低电源电压下可能需要注意逻辑电平转换。

• 功耗： CD4052作为标准CMOS器件，通常具有极低的静态功耗。74HC系列虽然也低功耗，但在某些情况下其静态电流可能略高。

• 应用： 如果系统主要基于5V TTL或低压CMOS逻辑，并且不需要更高的模拟电压摆幅，74HC4052可能是一个合适的替代品。如果需要宽电源电压范围或处理更高电压的模拟信号，CD4052更具优势。

• CD4052 vs. 专用模拟开关IC (如ADG系列, MAX系列):

• 性能： 专用模拟开关IC，如ADI（Analog Devices）的ADG系列或Maxim Integrated的MAX系列，通常在性能上超越CD4052。它们可能具有更低的导通电阻（通常小于10Ω）、更低的电荷注入、更低的串扰、更高的带宽和更高的精度。

• 成本： 专用模拟开关通常比CD4052更昂贵。CD4052作为通用型CMOS多路复用器，具有极高的性价比，适用于对性能要求不是极致苛刻，但成本敏感的应用。

• 功能： 某些专用模拟开关可能集成额外的功能，如断电保护（Power-Off Protection）、故障保护（Fault Protection）或内置缓冲器等，以提高系统鲁棒性。

• 应用场景： 如果设计对模拟信号的精度、速度、低噪声和鲁棒性有极高的要求，且预算允许，那么专用模拟开关IC可能是更好的选择。例如，在精密仪器、医疗设备或高性能音频设备中。对于通用目的、成本敏感或宽电压范围的应用，CD4052通常是优秀的经济型选择。

• CD4052 vs. 继电器：

• 速度： CD4052是固态开关，切换速度非常快（纳秒级）。继电器是机电设备，切换速度慢得多（毫秒级）。

• 尺寸与功耗： CD4052尺寸小，功耗低。继电器尺寸通常较大，需要线圈电流驱动，功耗相对较高。

• 寿命： CD4052作为固态器件，没有机械磨损，理论寿命无限长。继电器有机械触点，有开关次数限制，寿命有限。

• 隔离度与耐压： 继电器提供极高的电气隔离度，并且能够处理非常高的电压和电流。CD4052的耐压能力受限于电源电压，隔离度不如继电器。

• 导通电阻： 继电器的触点电阻通常非常低（毫欧级），远低于CD4052的导通电阻。

• 应用场景： 对于低压、小电流、高速切换或高密度集成的应用，CD4052是理想选择。对于高压、大电流、需要高隔离度或不介意低速切换的应用，继电器仍然是不可替代的。

总的来说，CD4052以其平衡的性能、宽电源电压、低功耗和高性价比，在通用模拟信号切换领域占据着重要的地位。选择哪种多路复用器取决于具体的应用需求，包括信号类型、电压、频率、精度、速度、功耗和成本等因素。

CD4052的衍生和改进

随着半导体技术的发展，CD4052作为一款经典的CMOS模拟多路复用器，其设计理念和基本功能被广泛借鉴，并衍生出许多改进型和变种，以适应不断变化的市场需求和技术进步。这些改进通常围绕着提高性能、降低成本、缩小尺寸以及集成更多功能展开。

• 低压操作版本： 随着电池供电设备和低功耗物联网（IoT）应用的兴起，对低压工作的需求越来越高。一些制造商推出了可以在更低电源电压（如1.8V或2.5V）下正常工作的CD4052兼容芯片。这些版本通常优化了传输门的设计，以确保在低电源电压下仍能保持良好的导通电阻和信号完整性。

• 更低的导通电阻版本： 对于需要更高信号精度和更小损耗的应用，市面上出现了具有更低导通电阻的CD4052替代品。这些器件通常采用更先进的CMOS工艺和更复杂的传输门结构，将导通电阻降至几十欧姆甚至几欧姆，从而最大限度地减少信号衰减。例如，一些低导通电阻的模拟开关可以用于精密音频设备或高速数据路径。

• 带缓冲器或放大器的版本： 在某些应用中，多路复用器后面需要驱动高阻抗负载或需要进行信号放大。为了简化设计，一些厂商将多路复用器与缓冲器或精密放大器集成在同一个封装中。这样，设计师可以直接使用集成的解决方案，减少外部元件的数量和PCB面积，同时避免阻抗匹配问题。

• 带有串行接口的模拟开关： 传统的CD4052使用并行的A、B和INH引脚进行控制。然而，在一些数字控制系统（如微控制器）中，并行接口可能会占用较多的GPIO引脚。为了解决这个问题，一些现代模拟开关集成了SPI（串行外设接口）或I2C（集成电路间总线）等串行接口。通过串行通信，微控制器可以使用更少的引脚来控制更多的模拟开关，这对于引脚资源有限的微控制器系统非常有利。

• 故障保护功能： 在工业控制或汽车电子等恶劣环境中，输入端可能会出现过压或欠压情况，这可能损坏传统的模拟开关。一些高级的模拟开关集成了故障保护功能，即使输入信号超出电源电压范围，也能保护芯片免受损坏，并且不会将故障信号传播到输出端。这大大提高了系统的鲁棒性和可靠性。

• 断电保护： 在一些系统中，当电源断开时，模拟信号仍然可能存在于输入端。这可能导致传统模拟开关的输入保护二极管导通，从而对电源线或信号源产生反向电流。带有断电保护功能的模拟开关可以在电源断开时将所有通道自动断开，从而避免这种问题。

• 更小的封装尺寸： 随着电子产品向小型化和高密度集成发展，封装尺寸变得越来越重要。除了传统的DIP和SOIC封装，CD4052的现代版本也提供更小的封装，如TSSOP、MSOP、QFN等，以适应紧凑型设计和表面贴装技术的需求。更小的封装有助于减少PCB面积，降低制造成本，并提高系统的集成度。

• 宽温度范围版本： 对于汽车、工业或军事等极端温度环境的应用，制造商会提供宽温度范围的CD4052版本，这些版本经过了更严格的测试和筛选，确保在-40°C到+125°C甚至更高温度下仍能稳定工作。

这些衍生和改进型芯片在功能和性能上都超越了原始的CD4052，但它们通常会继承CD4052的基本多路复用器/解复用器结构。在选择替代品时，工程师需要仔细查阅数据手册，以确保新器件的特性能够满足具体应用的需求，并注意引脚兼容性、电源要求和逻辑电平等方面的差异。尽管如此，CD4052仍然是一款经典的、应用广泛的通用模拟多路复用器，在许多设计中发挥着基础作用。

CD4052的典型应用示例与电路图概念

为了更好地理解CD4052的实际应用，以下是一些典型的电路图概念示例，展示了它如何用于不同的信号切换场景。由于篇幅限制和避免使用图片，这里将通过文字描述来构建电路概念。

1. 简单的音频信号选择器（多路复用器模式）

• 目标： 从多个音频输入源（例如，CD播放器、麦克风、蓝牙接收器）中选择一个，并将其路由到音频放大器。

• CD4052 配置：

• 电源：VCC = +5V (或更高，根据音频信号摆幅)，VEE = 0V (GND)。

• INH：连接到GND (低电平，使能)。

• A, B：连接到微控制器或按钮开关，用于选择通道。

• X0, X1, X2, X3：连接到四个不同的音频输入源。

• XOUT：连接到音频放大器的输入端。

• Y通道：保持未使用或用于其他独立的音频信号。

• 工作原理： 当用户通过微控制器或按钮选择不同的A/B组合时，CD4052会将其对应的Xn输入连接到XOUT。例如，如果A=0, B=0，则CD播放器（连接到X0）的音频信号会路由到放大器。这种应用利用了CD4052的低失真特性来保持音频质量。为了防止来自数字控制部分的噪声耦合到模拟信号，需要良好的接地和电源去耦。在某些高保真音频应用中，可能还需要额外的滤波或缓冲。

2. 模拟数据采集系统（解复用器模式）

• 目标： 将一个模拟信号（例如，来自一个高精度传感器的数据）顺序地分配到多个不同的采样保持电路或滤波器，以便进行并行处理或分析。

• CD4052 配置：

• 电源：VCC = +5V，VEE = 0V。

• INH：连接到GND。

• A, B：连接到微控制器，用于控制数据分配。

• XOUT：连接到高精度传感器（或ADC的输出，作为反馈信号）。

• X0, X1, X2, X3：连接到四个独立的采样保持电路或模拟滤波器。

• Y通道：保持未使用或用于其他功能。

• 工作原理： 在这种解复用器模式下，XOUT作为输入。当微控制器改变A/B地址时，来自XOUT的模拟信号将被路由到X0、X1、X2或X3中的一个。例如，如果A=1, B=0，则传感器信号将被路由到连接到X2的采样保持电路。这允许单个高精度模拟信号源为多个下游处理单元提供数据，从而节省了额外的ADC或其他复杂电路。

3. 差分信号切换（使用双四通道）

• 目标： 切换两对差分信号源（例如，来自两个差分传感器的输出）。

• CD4052 配置：

• 电源：VCC = +5V，VEE = -5V (用于处理双极性差分信号)。

• INH：连接到GND。

• A, B：连接到微控制器或控制逻辑。

• X0, X1：连接到第一个差分源的正负输入（例如X0接+，X1接-）。

• X2, X3：连接到第二个差分源的正负输入。

• Y0, Y1：如果需要更多差分源，可以利用Y通道。

• XOUT：连接到差分放大器的正输入端。

• YOUT：连接到差分放大器的负输入端。

• 工作原理： 这种配置利用了CD4052的两个独立四通道。例如，如果希望选择第一个差分源，可以设置A=0, B=0。这将把X0和Y0（如果Y0也连接到另一半差分对的负极）路由到各自的输出。但更常见的是，如果使用两个独立通道分别传输差分对的正负信号，例如：

• X0 和 Y0 组成第一组差分输入

• X1 和 Y1 组成第二组差分输入

• 以此类推 那么，A和B将同时选择对应的X和Y通道。例如，当A=0, B=0时，X0连接到XOUT，Y0连接到YOUT，从而将第一组差分信号路由出去。这种方式可以高效地切换多个差分信号对，而不需要使用多个独立的开关芯片。

4. 扩展多路复用器（级联 CD4052）

• 目标： 如果需要超过4个（或8个独立）的模拟输入，可以将多个CD4052级联起来，以创建更多的输入通道。

• CD4052 配置：

• 级联方式： 例如，两个CD4052芯片的XOUT可以连接到第三个CD4052的X0和X1输入。

• 控制逻辑： 需要额外的数字逻辑来控制更高级别的多路复用器。例如，对于8个输入，需要一个3位的地址（A, B, C）。前两位（A, B）控制第一级CD4052的通道选择，第三位（C）控制第二级CD4052的INH引脚或其主多路复用器的地址。

• 工作原理： 假设我们使用两个CD4052芯片来创建一个8对1的多路复用器。

• 第一个CD4052 (U1) 处理X0-X3的输入。

• 第二个CD4052 (U2) 处理X4-X7的输入。

• 一个新的CD4052 (U3) 作为主多路复用器。

• U1的XOUT连接到U3的X0。

• U2的XOUT连接到U3的X1。

• 一个新的控制位（C）可以控制U3的A输入（假设U3的B设为0）。

• 当C=0时，U3选择U1的输出。此时，控制U1的A和B可以从X0-X3中选择。

• 当C=1时，U3选择U2的输出。此时，控制U2的A和B可以从X4-X7中选择。 这种级联方法允许灵活地扩展输入通道的数量，但会增加信号通过的开关数量，从而可能略微增加导通电阻和延迟。在实际应用中，还需要仔细考虑信号完整性和噪声问题。

这些示例展示了CD4052在不同场景下的基本应用。在实际电路设计中，还需要根据具体的需求添加适当的滤波、缓冲、过压保护等电路，以确保系统的稳定性和可靠性。对CD4052的熟练掌握，能极大地简化需要模拟信号切换功能的电子系统设计。

总结与展望

CD4052作为CMOS模拟多路复用器/解复用器家族中的一员，凭借其独特的双四通道配置、宽电源电压范围、低功耗、低导通电阻以及双向操作能力，在数字控制的模拟信号切换领域占据了不可或缺的地位。它不仅继承了CMOS技术固有的低功耗优势，还通过传输门的设计实现了对模拟信号的精确和高效切换，同时最大限度地减少了失真和串扰。

从简单的音频/视频信号选择到复杂的数据采集系统，从测试测量设备到通信系统，CD4052都展现了其广泛的适用性。其功能表直观地揭示了数字控制输入（INH, A, B）如何精确地映射到模拟通道的连接状态，使得工程师能够轻松地实现各种复杂的信号路由策略。在电路设计中，对电源去耦、信号范围、ESD保护和负载效应的细致考虑，是确保CD4052发挥最佳性能的关键。

尽管市场上不断涌现出性能更优越、功能更丰富的专用模拟开关IC，但CD4052因其卓越的性价比和通用性，在许多对成本和设计复杂度有严格要求的应用中，仍然是首选的解决方案。其经典的设计理念也为后续的模拟开关产品提供了重要的参考和基础。

展望未来，随着物联网、人工智能和边缘计算等技术的发展，对小型化、低功耗、高性能模拟前端的需求将持续增长。CD4052及其衍生产品将继续在这些领域发挥作用，尤其是在需要多通道传感器接口、电池供电的便携式设备以及工业自动化等场景中。随着先进半导体工艺的进一步发展，我们可能会看到更多集成度更高、性能更优越、且能应对更恶劣环境的CD4052兼容或替代产品。但无论技术如何演进，CD4052所代表的数字控制模拟切换的基本原理和应用价值，都将继续在电子工程领域中闪耀。它是一款经久不衰的器件，为无数创新设计提供了坚实的基础。
