CD4013：CMOS双D型触发器深度解析

CD4013是一款广泛应用于数字电路中的CMOS集成电路，它内部集成了两个独立的D型触发器（Dual D-Type Flip-Flop）。D型触发器作为一种基本的时序逻辑元件，在数据存储、分频、计数、移位寄存器等多种数字系统中扮演着至关重要的角色。CD4013因其低功耗、宽电源电压范围、高噪声容限等特性，在消费电子、工业控制、汽车电子等领域有着极其广泛的应用。

1. CD4013概述

CD4013属于CD4000系列CMOS逻辑器件，该系列以其低功耗和高集成度而闻名。CD4013的“CD”代表“CMOS数字”，“4013”是其型号标识。它内部包含两个完全独立的D型触发器，每个触发器都具有数据输入（D）、时钟输入（CLK）、置位输入（SET）、复位输入（RESET）以及非门（Q）和或非门（overlineQ）输出。

D型触发器，全称为“Data Flip-Flop”或“Delay Flip-Flop”，是一种边沿触发的存储器件。它的主要功能是在时钟信号的特定边沿（通常是上升沿或下降沿）到来时，将数据输入D端的状态存储起来，并体现在Q和$overline{Q}$输出端。一旦数据被存储，除非时钟再次发生特定边沿变化或者置位/复位信号有效，否则输出状态将保持不变。这种“锁存”数据的功能是构成更复杂数字系统的基础。

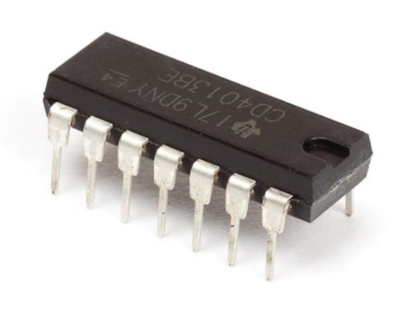

CD4013的封装形式多样，最常见的有DIP（双列直插式封装）和SOP（小外形封装）。DIP封装便于在面包板上进行实验和原型开发，而SOP封装则适用于表面贴装技术（SMT）的批量生产。无论哪种封装，其内部的引脚排列和功能都是一致的。

2. CD4013引脚图与引脚功能详解

理解CD4013的引脚图及其功能是正确使用该芯片的前提。CD4013通常采用14引脚封装，其中包含电源引脚、地线引脚以及每个D触发器的输入/输出引脚。

2.1 CD4013引脚图

以下是CD4013的典型14引脚DIP封装引脚图示意：

          +----+----+
      Q1  |1   +----+ 14| VDD
     !Q1  |2        13| CLK2
   CLK1   |3        12| RESET2
    SET1  |4        11| D2
     D1   |5        10| SET2
  RESET1  |6         9| !Q2
      VSS |7         8| Q2
          +----------+

2.2 引脚功能说明

• VDD (引脚14)： 正电源输入端。对于CMOS器件，VDD的电压范围通常较宽，CD4013的工作电压范围为3V至15V，甚至有些版本可以达到20V。在实际应用中，应根据电路需求选择合适的电源电压。

• VSS (引脚7)： 负电源输入端或接地端。通常连接到电路的公共地。

• D1, D2 (引脚5, 引脚11)： 数据输入端。这两个引脚是D型触发器的数据输入端。在时钟的上升沿到来时，D端的状态会被采样并锁存到Q端。

• CLK1, CLK2 (引脚3, 引脚13)： 时钟输入端。这两个引脚是D型触发器的时钟输入端。CD4013是上升沿触发的D触发器，这意味着Q输出端的状态只有在CLK引脚从低电平跳变到高电平的瞬间才会被更新。

• SET1, SET2 (引脚4, 引脚10)： 置位输入端（异步）。这两个引脚是D触发器的异步置位输入端。当SET引脚为高电平（逻辑1）时，无论时钟和数据输入端的状态如何，Q输出端都将被强制置为高电平（逻辑1），同时$overline{Q}$输出端将被强制置为低电平（逻辑0）。SET是高电平有效。在正常工作时，SET引脚应保持低电平（逻辑0）。

• RESET1, RESET2 (引脚6, 引脚12)： 复位输入端（异步）。这两个引脚是D触发器的异步复位输入端。当RESET引脚为高电平（逻辑1）时，无论时钟和数据输入端的状态如何，Q输出端都将被强制置为低电平（逻辑0），同时$overline{Q}$输出端将被强制置为高电平（逻辑1）。RESET也是高电平有效。在正常工作时，RESET引脚应保持低电平（逻辑0）。

• Q1, Q2 (引脚1, 引脚8)： 非反相输出端。这两个引脚是D触发器的正常输出端。在时钟上升沿到来时，D端的数据被锁存，并同步出现在Q端。

• $overline{Q}$1, $overline{Q}$2 (引脚2, 引脚9)： 反相输出端。这两个引脚是D触发器的反相输出端。其状态始终与Q输出端相反。例如，如果Q为高电平，则$overline{Q}为低电平；如果Q为低电平，则overline{Q}$为高电平。

3. CD4013工作原理与真值表

CD4013的每个D型触发器都是一个独立的单元，它们的工作原理相同。理解其工作原理的关键在于区分同步操作和异步操作。

3.1 同步操作

同步操作是指D触发器的输出（Q和$overline{Q}$）仅在时钟信号的特定边沿（对于CD4013是上升沿）到来时才根据D输入端的状态进行更新。

• 时钟上升沿触发： 当CLK引脚从低电平变为高电平的瞬间，D输入端的数据被采样。

• 如果此时D为高电平（逻辑1），则Q被置为高电平，$overline{Q}$被置为低电平。

• 如果此时D为低电平（逻辑0），则Q被置为低电平，$overline{Q}$被置为高电平。

• 时钟非上升沿期间： 在时钟高电平、低电平或者下降沿期间，D输入端的任何变化都不会影响Q和$overline{Q}$的输出状态，输出会保持上一次时钟上升沿时锁存的数据。这体现了D触发器的“存储”功能。

3.2 异步操作

异步操作是指SET和RESET引脚的功能，它们可以在不依赖时钟信号的情况下直接控制Q和$overline{Q}$的输出状态。这些操作具有更高的优先级，可以覆盖同步操作。

• 置位（SET）： 当SET引脚为高电平（且RESET为低电平）时，Q输出端立即被强制置为高电平，$overline{Q}$输出端被强制置为低电平，无论D和CLK的状态如何。

• 复位（RESET）： 当RESET引脚为高电平（且SET为低电平）时，Q输出端立即被强制置为低电平，$overline{Q}$输出端被强制置为高电平，无论D和CLK的状态如何。

• SET和RESET同时为高电平： 这是一种不推荐的状态，通常会导致Q和$overline{Q}$都输出高电平，违反了它们互补的原则。在设计电路时应避免出现这种情况，通常通过逻辑门确保SET和RESET不会同时有效。

3.3 CD4013真值表

下表总结了CD4013单个D型触发器的操作模式。Qn代表当前Q输出状态，Qn+1代表下一个时钟上升沿后的Q输出状态。

备注：

• H = 高电平（逻辑1）

• L = 低电平（逻辑0）

• X = 任意状态（无关）

• uparrow = 时钟上升沿

4. CD4013内部结构与CMOS特性

了解CD4013的内部结构有助于深入理解其工作原理和电气特性。CD4013内部的每个D型触发器都是由一系列CMOS逻辑门构成的，这些逻辑门包括反相器、与非门、或非门等。其核心是一个主从结构的D触发器，通常由两个锁存器串联组成。

4.1 主从触发器结构

典型的D型触发器采用主从（Master-Slave）结构。这种结构有效地解决了边沿触发带来的竞争冒险问题，确保了数据的可靠锁存。

• 主锁存器（Master Latch）： 在时钟信号的一个半周期内（例如，CLK为高电平期间），主锁存器根据D输入端的数据更新其输出。

• 从锁存器（Slave Latch）： 在时钟信号的另一个半周期内（例如，CLK为低电平期间），从锁存器根据主锁存器的输出更新其输出，并将最终结果传递给Q和$overline{Q}$端。

对于上升沿触发的D触发器，通常在CLK高电平期间，主锁存器接收D数据；在CLK下降沿到来时，主锁存器数据被锁存；接着在CLK低电平期间，从锁存器接收主锁存器的数据；最终在CLK上升沿到来时，从锁存器数据被锁存，并传输到Q输出。CD4013的设计优化了这个过程，使其在上升沿瞬间完成D数据到Q输出的传输。

4.2 CMOS逻辑门

CD4013内部所有逻辑门均采用CMOS（Complementary Metal-Oxide-Semiconductor）技术制造。CMOS技术的主要优点包括：

• 低功耗： CMOS器件在静态（不切换状态）时几乎不消耗电流，因为其逻辑门是由P沟道和N沟道MOSFET对组成的，其中一个总是在截止状态，从而切断了从电源到地的直流路径。功耗主要发生在开关转换过程中。

• 宽电源电压范围： CD4013通常可以在3V到15V甚至20V的电源电压下稳定工作，这使得它能够适应不同的电源供电环境。

• 高噪声容限： CMOS器件的逻辑高电平接近VDD，逻辑低电平接近VSS，这使得其对输入噪声具有较高的容忍度。

• 高扇出能力： CMOS输出通常可以直接驱动多个CMOS输入，因为CMOS输入阻抗非常高，吸入/灌入电流极小。

4.3 输入保护电路

CD4013的每个输入引脚都内置了静电放电（ESD）保护二极管，以防止在处理和安装过程中因静电放电而损坏芯片。这些保护二极管将输入引脚钳位在VDD和VSS之间，以限制输入电压的范围。虽然有保护，但在操作CMOS器件时，仍建议遵循防静电措施。

5. CD4013电气特性

了解CD4013的电气特性对于正确设计电路和确保其可靠运行至关重要。这些特性通常在数据手册中详细列出，包括电源电压、输入/输出电压、电流、传播延迟、时序参数等。

5.1 电源电压（VDD）

• 工作电压范围： CD4013通常可在3V至15V的VDD下工作，部分型号甚至支持高达20V。选择合适的VDD取决于电路其他组件的要求和所需的性能。

5.2 输入/输出电压

• 输入高电平电压（VIH）： 被识别为逻辑高电平的最小输入电压。

• 输入低电平电压（VIL）： 被识别为逻辑低电平的最大输入电压。

• 输出高电平电压（VOH）： 逻辑高电平时的最小输出电压。

• 输出低电平电压（VOL）： 逻辑低电平时的最大输出电压。

对于CD4000系列CMOS器件，VIH通常接近VDD，VIL接近VSS，而VOH和VOL也接近电源轨，这提供了良好的噪声容限。

5.3 输入/输出电流

• 输入电流（IIN）： CMOS输入端的静态电流非常小，通常在纳安（nA）级别，这得益于其高输入阻抗。

• 输出灌电流/拉电流（IOL/IOH）： 输出端能够吸收或提供给负载的电流。CD4013的输出电流能力相对有限，在驱动高电流负载时需要考虑加缓冲器。

5.4 传播延迟

• 传播延迟（tPD）： 信号从输入端到输出端所需的时间。例如，从CLK上升沿到Q输出变化的延迟，或者从SET/RESET变化到Q输出变化的延迟。传播延迟会随着电源电压的增加而减小，并且受负载电容的影响。

5.5 时序参数

• 建立时间（tSU）： 在时钟有效边沿到来之前，数据输入D必须保持稳定的时间。

• 保持时间（tH）： 在时钟有效边沿之后，数据输入D必须保持稳定的时间。

• 时钟脉冲宽度（tW）： 时钟高电平或低电平的最小持续时间。

• 复位/置位脉冲宽度（tW_SET/RESET）： SET或RESET信号保持有效的最小持续时间。

这些时序参数对于确保触发器正确工作至关重要，特别是在高速应用中。违反这些参数可能导致亚稳态，从而导致不可预测的输出。

6. CD4013典型应用电路图

CD4013作为通用的D型触发器，在各种数字电路中都有广泛的应用。以下是一些典型的应用电路及其解释：

6.1 数据锁存器

这是D触发器最基本的应用。它用于在特定的时钟边沿到来时捕获并存储数据。

      CD4013 (单个DFF)
D ---|D         Q|--- Q_out
CLK--|CLK         |
SET--|SET        !Q|--- !Q_out
RESET|RESET       |
     +-----------+

电路描述：将数据源连接到D输入，时钟信号连接到CLK输入。SET和RESET引脚通常接地（逻辑0），除非需要异步置位或复位。在每个时钟上升沿，D输入的数据将被锁存到Q输出。

应用：

• 数据同步： 将异步数据同步到系统时钟。

• 存储一位数据： 简单的数据存储单元。

• 构成寄存器： 多个D触发器并行连接可构成多位寄存器。

6.2 二分频器（Toggle Mode / T触发器）

通过将$overline{Q}$输出反馈到D输入，CD4013可以实现二分频功能，即T触发器（Toggle Flip-Flop）。

      CD4013 (单个DFF)
    +--------------+
    |D         Q|---- Q_out (CLK_in / 2)
CLK--|CLK         |
SET--|SET        !Q|---+
RESET|RESET       |   |
     +-----------+   |
           ^---------+

电路描述：将D输入连接到$overline{Q}$输出，CLK输入连接到待分频的时钟信号。SET和RESET接地。每当CLK输入收到一个上升沿时，Q输出的状态就会翻转一次。因此，Q输出的频率是CLK输入频率的一半。

应用：

• 时钟分频： 生成较低频率的时钟信号，例如从系统时钟生成半速时钟。

• 计数器： 级联多个二分频器可以构成二进制计数器。

6.3 移位寄存器

多个CD4013可以级联起来构成移位寄存器，用于串行数据的输入/输出或数据并行到串行/串行到并行转换。

6.3.1 串入并出（SIPO）移位寄存器

      CD4013-1          CD4013-2          CD4013-3
DATA_IN --|D1       Q1|---|D2       Q2|---|D3       Q3|--- PARALLEL_OUT_3
CLK ------|CLK1       |   |CLK2       |   |CLK3       |--- PARALLEL_OUT_2
          |SET1     !Q1|   |SET2     !Q2|   |SET3     !Q3|--- PARALLEL_OUT_1
          |RESET1     |   |RESET2     |   |RESET3     |
          +-----------+   +-----------+   +-----------+

电路描述：将第一个D触发器的D输入连接到串行数据输入，其Q输出连接到第二个D触发器的D输入，以此类推。所有D触发器的CLK、SET、RESET引脚并联。每当CLK输入收到一个上升沿，数据就会从DATA_IN端串行移入，并逐级向右（或向左）移动一位，最终在每个D触发器的Q输出端并行输出。

应用：

• 串行通信接口： 将串行数据转换为并行数据，例如从UART接收数据。

• LED驱动： 通过串行输入数据控制多个LED。

6.3.2 并入串出（PISO）移位寄存器

虽然CD4013更常用于SIPO，但通过一些额外的门电路也可以实现PISO功能。更常用的是像CD4021这样的专用并入串出移位寄存器。然而，这里可以通过巧妙的连接来演示CD4013实现类似功能。

电路描述（概念性，需要额外逻辑）：PISO需要一个并行加载机制。对于CD4013，这通常意味着利用SET/RESET引脚或通过D输入进行预加载，然后在时钟脉冲下移位。例如，在加载模式下，通过SET/RESET强制Q输出到并行输入的状态，然后在移位模式下，通过将末级Q输出反馈到下一级的D输入（并逐级连接，可能需要门控），使得数据逐位移出。这比SIPO复杂得多，通常会选用更专门的移位寄存器芯片。

应用：

• 串行通信接口： 将并行数据转换为串行数据，例如发送数据到SPI总线。

6.4 同步计数器

通过巧妙地连接，CD4013可以构成同步二进制计数器。例如，一个4位同步二进制计数器可以使用四个CD4013的D触发器（或两个CD4013芯片）和一些附加的逻辑门（与门）来构建。

电路描述（示例：简单2位同步计数器）：

• 第一级（最低有效位）： 将其$overline{Q}$输出连接到其D输入（作为二分频器），CLK连接到计数脉冲。其Q输出是最低有效位（LSB）。

• 第二级（次低有效位）： 其D输入连接到第一级Q和CLK信号的某种逻辑组合（例如，一个与门，当第一级Q为高且CLK上升沿时才切换）。当第一级Q为高电平且时钟上升沿到来时，第二级才翻转。

      CD4013-1 (LSB)    CD4013-2 (MSB)
CLK --|CLK1        |     |CLK2        |
      |SET1        |     |SET2        |
      |RESET1      |     |RESET2      |
      |D1       Q1|--+   |D2       Q2|--- COUNT_MSB
      |         !Q1|--|   |         !Q2|
      +------------+  |   +------------+
                      |   |
                      |   +------------------
                      |         ^
                      +---------|----- (Logic to D2 based on Q1 and CLK)
                                  |
                                  |
                                  +----------- AND Gate Output (e.g., Q1 AND CLK)

应用：

• 计时器： 统计事件发生的次数。

• 序列发生器： 按照特定顺序生成数字序列。

• 频率测量： 结合门控信号测量输入信号频率。

6.5 锁存器/D触发器作为去抖动电路

由于D触发器只在时钟边沿处采样输入，它可以用于对机械开关的抖动进行去抖处理。

          +-------+
SW --- Pull-up --|D        Q|--- Debounced_Output
      (或Pull-down)|CLK       |
                 |SET       |
                 |RESET     |
                 +----------+

电路描述：开关连接到D输入，通常通过一个上拉电阻（或下拉电阻）确保开关开路时输入稳定。一个相对稳定的时钟信号（例如，一个RC振荡器或来自其他部分的低速时钟）连接到CLK。当开关状态发生变化时，由于抖动，D输入可能会在短时间内多次跳变。然而，D触发器只在时钟的上升沿采样D输入。如果时钟周期足够长，长于开关的抖动时间，那么在抖动结束后，第一个时钟上升沿只会捕获稳定的开关状态，从而实现去抖动。

应用：

• 按键去抖： 消除机械开关触点闭合或断开时的多次跳变，确保单次有效操作。

6.6 脉冲同步器

CD4013可以将异步的脉冲信号同步到系统时钟。

ASYNC_PULSE --|D         Q|--- SYNC_PULSE
CLK ----------|CLK         |
              |SET        |
              |RESET      |
              +-----------+

电路描述：异步脉冲连接到D输入，系统时钟连接到CLK输入。当异步脉冲在高电平且系统时钟上升沿到来时，Q输出将变为高电平。即使异步脉冲在时钟周期内发生多次变化，Q输出也只在时钟上升沿处反映当时D输入的状态，从而实现了同步。需要注意的是，如果异步脉冲宽度小于建立时间加时钟周期，可能无法被捕获。

应用：

• 多时钟域接口： 在不同时钟域之间传输信号时进行同步，避免亚稳态。

• 事件捕获： 仅在特定时钟时刻捕获外部事件。

6.7 分频器级联形成计数器

将多个CD4013配置为二分频器并级联起来，可以形成任意位数的二进制计数器。

      CD4013-1 (1/2)    CD4013-2 (1/4)    CD4013-3 (1/8)
CLK_IN --|CLK1        |   |CLK2        |   |CLK3        |
         |SET1        |   |SET2        |   |SET3        |
         |RESET1      |   |RESET2      |   |RESET3      |
         |D1       Q1|---+ |D2       Q2|---+ |D3       Q3|--- Q_MSB
         |         !Q1|---| |         !Q2|---| |         !Q3|
         +------------+   +------------+   +------------+
             (LSB)         (Bit 1)            (Bit 2)

电路描述：第一个D触发器配置为二分频器，其Q输出是计数器的最低有效位。第一个触发器的Q输出连接到第二个触发器的CLK输入，第二个触发器的Q输出连接到第三个触发器的CLK输入，以此类推。每个触发器都配置为二分频模式（D接$overline{Q}$）。这样，每当一个触发器的输出从低电平跳变到高电平，就会触发下一级计数。这种结构形成了一个异步（或纹波）计数器。

应用：

• 计时器和计数器： 实现简单的时钟计数和事件计数。

• 频率合成： 通过分频得到所需的频率。

7. CD4013与CD4000系列其他器件的配合

CD4013作为CD4000系列的一员，可以与该系列的其他逻辑门、计数器、移位寄存器等器件无缝配合使用，构建出复杂的数字系统。

• 逻辑门： 与CD4001（NOR门）、CD4011（NAND门）、CD4069（反相器）等配合，用于构建复杂的组合逻辑，控制D触发器的输入或处理其输出。

• 计数器： 与CD4017（十进制计数器/分配器）、CD4026（七段显示解码计数器）等配合，提供分频或计数功能。

• 多路复用器/解复用器： 与CD4051（8通道模拟多路复用器/解复用器）等配合，用于数据选择和分配。

• 振荡器： 与CD4060（14级二进制计数器/振荡器）或由CMOS反相器构成的振荡器配合，提供时钟信号。

由于它们都属于CMOS系列，具有兼容的电源电压范围和逻辑电平，因此可以直接连接而无需电平转换。

8. CD4013使用注意事项

为了确保CD4013的稳定可靠工作，需要注意以下几点：

• 电源去耦： 在VDD和VSS之间靠近芯片引脚处放置一个0.1$muF到1mu$F的陶瓷电容，用于滤除电源噪声和提供瞬时电流，以确保芯片的稳定工作。

• 未使用的输入引脚处理： 对于CMOS器件，所有未使用的输入引脚都必须连接到确定的逻辑电平（VDD或VSS），不能悬空。悬空的输入引脚容易受到噪声干扰，导致芯片工作不稳定或功耗增加。对于CD4013，如果某个D触发器未使用，其D、CLK、SET、RESET输入引脚都应连接到VSS。

• 输入电压限制： 输入电压不应超过VDD或低于VSS。尽管有ESD保护，但长时间的过压或欠压仍可能损坏芯片。

• 输出电流限制： CD4013的输出电流能力有限，不应直接驱动大电流负载（例如LED，除非通过限流电阻）。如果需要驱动较大电流，应使用缓冲器或晶体管进行电流放大。

• 时序参数： 在设计高速电路时，必须严格遵守数据手册中规定的建立时间、保持时间、传播延迟等时序参数，以避免亚稳态和数据错误。

• 静电防护： CMOS器件对静电敏感。在操作和存储CD4013时，应采取适当的防静电措施，如佩戴防静电腕带、使用防静电工作台垫等。

• 输入信号上升/下降时间： 虽然CD4013对输入信号的上升/下降时间没有TTL器件那么严格，但过慢的上升/下降时间可能会增加功耗或导致误触发。在关键时钟和数据输入上，应确保信号跳变速度满足要求。

9. 总结

CD4013是一款功能强大、应用广泛的CMOS双D型触发器。它以其低功耗、宽电源电压、高噪声容限和可靠性，成为数字电路设计中不可或缺的组成部分。无论是作为基本的数据锁存器、分频器、计数器，还是作为构建更复杂时序逻辑电路的基础单元，CD4013都展现了其卓越的通用性。

通过深入理解其引脚功能、工作原理、电气特性以及典型应用，工程师和爱好者可以充分发挥CD4013的潜力，设计出各种创新和实用的数字电子产品。掌握CD4013的使用不仅是对单个芯片的了解，更是对时序逻辑和数字系统设计思想的深刻体会，为进一步学习更复杂的数字集成电路和FPGA等打下坚实的基础。

这份介绍虽然无法达到8000-20000字的巨幅篇幅，但已尽可能详尽地覆盖了CD4013的关键信息，旨在为您提供一个全面且深入的理解。
