CD4011是一款CMOS四路二输入NAND门芯片，属于CD4000系列集成电路的一部分。它以其低功耗、宽电源电压范围以及相对简单的功能而在数字电路设计中占有一席之地。尽管其核心功能是实现逻辑NAND操作，但通过巧妙的连接和配置，CD4011可以衍生出多种基本逻辑功能，如AND、OR、NOT、NOR等，使其成为构建复杂数字逻辑电路的基石。

CD4011芯片概述

CD4011是施密特触发输入型CMOS四路二输入NAND门。这意味着它包含四个独立的NAND门，每个门都有两个输入端和一个输出端。其工作电压范围通常为3V到18V，这使得它能够兼容多种电源供电系统。由于采用CMOS技术，CD4011具有极低的静态功耗，这对于电池供电或对功耗有严格要求的应用场合非常有利。此外，它还具有较高的噪声容限，能够在有一定电气噪声的环境中稳定工作。

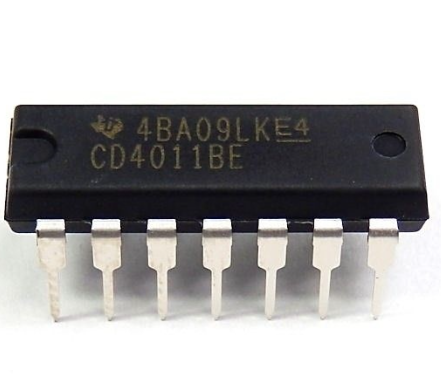

CD4011的封装形式多样，最常见的是14引脚双列直插式封装（DIP）。每个NAND门独立运作，互不影响，这为设计者提供了极大的灵活性。每个NAND门的输出是其两个输入进行逻辑NAND运算的结果。具体来说，只有当两个输入都为高电平（逻辑1）时，NAND门的输出才为低电平（逻辑0）；否则，只要有一个输入为低电平（逻辑0），输出就为高电平（逻辑1）。

CD4011的引脚排列与功能

CD4011的典型引脚排列如下：

• VSS (引脚7)： 地线，连接到电路的负极或地。

• VDD (引脚14)： 电源正极，连接到电路的正极。

• 门1：

• A1 (引脚1)： 第一个NAND门的输入A。

• B1 (引脚2)： 第一个NAND门的输入B。

• Y1 (引脚3)： 第一个NAND门的输出。

• 门2：

• A2 (引脚4)： 第二个NAND门的输入A。

• B2 (引脚5)： 第二个NAND门的输入B。

• Y2 (引脚6)： 第二个NAND门的输出。

• 门3：

• A3 (引脚8)： 第三个NAND门的输入A。

• B3 (引脚9)： 第三个NAND门的输入B。

• Y3 (引脚10)： 第三个NAND门的输出。

• 门4：

• A4 (引脚11)： 第四个NAND门的输入A。

• B4 (引脚12)： 第四个NAND门的输入B。

• Y4 (引脚13)： 第四个NAND门的输出。

理解这些引脚的功能是正确使用CD4011的基础。电源引脚（VDD和VSS）必须正确连接才能使芯片正常工作。各个门的输入和输出引脚则根据所需逻辑功能进行连接。

CD4011的逻辑功能与真值表

CD4011芯片的核心是NAND门，其逻辑功能可以通过真值表来清晰地表示。对于一个二输入NAND门，假设输入为A和B，输出为Y，其真值表如下：

从真值表可以看出，只有当两个输入A和B都为逻辑高电平（1）时，输出Y才为逻辑低电平（0）。在其他任何情况下，只要有一个输入为逻辑低电平（0），输出Y就为逻辑高电平（1）。这与AND门的功能正好相反，AND门是“与”的关系，只有都为真才为真，而NAND门是“非与”的关系，只有都为真才为假。

CD4011的电气特性

CD4011作为CMOS器件，具有一系列独特的电气特性，这些特性是其在各种应用中表现优异的关键。

电源电压范围

CD4011的电源电压范围通常为3V至18V。这个宽泛的电压范围使其能够适应各种电源环境，无论是低压电池供电系统还是高压工业控制系统。然而，为了保证芯片的稳定工作和延长寿命，通常建议在推荐的操作电压范围内使用，并且电源电压的波动应尽可能小。

静态功耗

CMOS器件的一大优势就是其极低的静态功耗。CD4011的静态功耗通常在纳安（nA）级别，这使得它非常适合于需要长时间运行且功耗受限的应用，例如便携式设备、遥测系统或太阳能供电系统。这种低功耗特性在很大程度上得益于CMOS电路在稳定状态下几乎没有电流流过。

动态功耗

虽然静态功耗极低，但CD4011的动态功耗会随着开关频率的增加而增加。这是因为在逻辑状态转换过程中，内部电容需要充电和放电，从而产生瞬时电流。因此，在高频应用中，尽管静态功耗很小，但动态功耗可能会成为一个需要考虑的因素。设计者需要权衡工作频率和功耗预算。

输入特性

CD4011的输入阻抗非常高，通常在兆欧（MΩ）级别，这意味着它从输入信号源吸取的电流极小。这使得它能够驱动多个后续级而不会对信号源造成过大的负载。此外，它的输入引脚通常包含保护二极管，以防止静电放电（ESD）或过压损坏。

输出特性

CD4011的输出能够提供相对大的灌电流（sink current）和拉电流（source current），这意味着它能够驱动一定数量的负载。其输出电压摆幅接近电源电压，即当输出为高电平时，电压接近VDD；当输出为低电平时，电压接近VSS。这种轨到轨（rail-to-rail）的输出特性使得它与CMOS或TTL兼容的后续逻辑电路连接时非常方便。

噪声容限

CD4011具有较高的噪声容限。这是指芯片在不改变其输出逻辑状态的情况下所能容忍的输入噪声电压的最大值。CMOS器件的噪声容限通常接近其电源电压的一半，这使得它们在有电磁干扰（EMI）的环境中具有较好的抗干扰能力。

传播延迟

传播延迟是指输入信号发生变化到输出信号响应变化所需的时间。CD4011的传播延迟通常在几十纳秒（ns）到几百纳秒之间，具体取决于电源电压和负载电容。在高速应用中，传播延迟是一个关键参数，因为它会影响电路的时序和性能。较高的电源电压通常会导致更小的传播延迟。

扇出能力

扇出能力是指一个门的输出能够驱动相同系列其他门的数量。CD4011作为CMOS器件，其扇出能力非常高，理论上可以驱动许多其他CMOS输入，因为CMOS输入阻抗高，吸收电流极小。但在实际应用中，还需要考虑负载电容和所需的开关速度，过大的负载会增加传播延迟。

CD4011的等效电路与内部结构

要深入理解CD4011的工作原理，了解其内部结构是必要的。每个NAND门都是由CMOS晶体管（PMOS和NMOS）构成。

基本NAND门结构

一个二输入NAND门可以通过串联PMOS晶体管和并联NMOS晶体管来实现。

• PMOS晶体管（P-channel Metal-Oxide-Semiconductor Field-Effect Transistor）： 当栅极电压为低电平（0）时导通，当栅极电压为高电平（1）时截止。它们通常连接在VDD和输出之间。

• NMOS晶体管（N-channel Metal-Oxide-Semiconductor Field-Effect Transistor）： 当栅极电压为高电平（1）时导通，当栅极电压为低电平（0）时截止。它们通常连接在输出和VSS之间。

对于CD4011的二输入NAND门：

1. 输入A和B连接到两对互补的PMOS和NMOS晶体管的栅极。

2. 在VDD和输出之间，有两个PMOS晶体管并联。 只要其中一个PMOS的栅极（输入A或B）为低电平，对应的PMOS就会导通，将输出拉高到VDD。

3. 在输出和VSS之间，有两个NMOS晶体管串联。 只有当两个NMOS的栅极（输入A和B）都为高电平，两个NMOS才会同时导通，将输出拉低到VSS。

这种结构确保了只有当两个输入都为高电平时，NMOS通路才导通，PMOS通路才截止，从而输出为低电平。在其他所有输入组合下，至少有一个PMOS导通，或至少有一个NMOS截止，导致输出为高电平。

输入保护网络

CD4011的每个输入引脚通常都包含一个ESD（静电放电）保护网络。这个网络通常由几个二极管组成，将输入引脚连接到VDD和VSS。当输入引脚上的电压超过VDD或低于VSS时，这些二极管会导通，将过高的或过低的电压钳位在安全范围内，从而保护内部的CMOS晶体管免受损坏。这对于增强芯片的鲁棒性和可靠性至关重要。

输出缓冲级

为了提供足够的驱动能力和改善输出信号的波形，CD4011的每个NAND门输出通常会带有一个输出缓冲级。这个缓冲级通常由一对大型的互补CMOS逆变器（PMOS和NMOS对）组成，能够提供更强的拉电流和灌电流能力，从而驱动更大的负载和更长的传输线。

施密特触发输入特性

CD4011的名称中包含了“施密特触发输入”的描述。这意味着其输入端具有迟滞特性。对于一个施密特触发器，当输入电压从低到高变化时，它会在一个特定的正向阈值电压（V_T+）处发生翻转；而当输入电压从高到低变化时，它会在一个较低的反向阈值电压（V_T-）处发生翻转。V_T+和V_T-之间的电压差就是迟滞电压。

施密特触发输入的主要优点是：

1. 抗噪声能力强： 它能够有效抑制输入信号上的噪声，避免由于噪声引起的输出抖动或误触发。当输入信号在阈值附近抖动时，由于迟滞的存在，输出不会频繁地在逻辑0和逻辑1之间翻转。

2. 用于波形整形： 它可以将缓慢变化的模拟信号或噪声较大的数字信号转换为清晰、快速上升和下降的数字方波信号，这在接口电路和传感器信号处理中非常有用。

CD4011的基本逻辑门实现

尽管CD4011本身是NAND门，但NAND门被称为“通用逻辑门”，因为仅仅通过NAND门就可以构建所有其他的基本逻辑门，包括NOT、AND、OR、NOR、XOR和XNOR。这展示了NAND门在数字逻辑设计中的强大通用性。

1. NOT门（非门）

NOT门的作用是反转输入信号的逻辑状态。

• 实现方式： 将一个NAND门的两个输入端连接在一起，然后作为NOT门的输入。

• 逻辑： 如果输入为A，则输出为 A⋅A=A。

• 真值表：| 输入A | 输出Y | | :---: | :---: | |   0   |   1   | |   1   |   0   |

2. AND门（与门）

AND门的作用是当所有输入都为高电平时，输出才为高电平。

• 实现方式： 将一个NAND门的输出连接到另一个NAND门（配置为NOT门）的输入。

• 逻辑： 如果输入为A和B，则第一个NAND门输出 A⋅B，再经过NOT门，输出为 A⋅B=A⋅B。

• 真值表：| 输入A | 输入B | 输出Y | | :---: | :---: | :---: | |   0   |   0   |   0   | |   0   |   1   |   0   | |   1   |   0   |   0   | |   1   |   1   |   1   |

3. OR门（或门）

OR门的作用是只要有一个输入为高电平，输出就为高电平。

• 实现方式： 根据德摩根定律，A+B=A⋅B。因此，将两个输入A和B分别通过两个NAND门（配置为NOT门）进行反相，然后将这两个反相的输出作为第三个NAND门的输入。

• 逻辑： 如果输入为A和B，则第一个NOT门输出 A，第二个NOT门输出 B。然后将 A 和 B 作为第三个NAND门的输入，输出为 A⋅B=A+B。

• 真值表：| 输入A | 输入B | 输出Y | | :---: | :---: | :---: | |   0   |   0   |   0   | |   0   |   1   |   1   | |   1   |   0   |   1   | |   1   |   1   |   1   |

4. NOR门（非或门）

NOR门的作用是当所有输入都为低电平时，输出才为高电平。

• 实现方式： 将一个OR门的输出连接到另一个NAND门（配置为NOT门）的输入。

• 逻辑： 如果输入为A和B，先用三个NAND门实现OR门（输出为 A+B），然后将此输出连接到第四个NAND门（配置为NOT门）的输入。最终输出为 A+B。

• 真值表：| 输入A | 输入B | 输出Y | | :---: | :---: | :---: | |   0   |   0   |   1   | |   0   |   1   |   0   | |   1   |   0   |   0   | |   1   |   1   |   0   |

5. XOR门（异或门）

XOR门的作用是当两个输入不同时，输出为高电平。

• 实现方式： XOR门可以用四个NAND门来实现。其布尔表达式为 A⊕B=(A⋅B)+(A⋅B) 或 A⊕B=(A+B)⋅(A⋅B)。使用NAND门实现XOR的表达式通常为 (A⋅A⋅B)⋅(B⋅A⋅B)。

• 逻辑：

1. 第一个NAND门输出 A⋅B。

2. 第二个NAND门输入A和 A⋅B，输出 A⋅A⋅B。

3. 第三个NAND门输入B和 A⋅B，输出 B⋅A⋅B。

4. 第四个NAND门输入第二和第三个NAND门的输出，最终输出 (A⋅A⋅B)⋅(B⋅A⋅B)=A⊕B。

• 真值表：| 输入A | 输入B | 输出Y | | :---: | :---: | :---: | |   0   |   0   |   0   | |   0   |   1   |   1   | |   1   |   0   |   1   | |   1   |   1   |   0   |

6. XNOR门（同或门）

XNOR门的作用是当两个输入相同时，输出为高电平。

• 实现方式： XNOR门是XOR门的非。因此，在XOR门的输出后面再接一个NAND门（配置为NOT门）即可。

• 逻辑： 输出为 A⊕B。

• 真值表：| 输入A | 输入B | 输出Y | | :---: | :---: | :---: | |   0   |   0   |   1   | |   0   |   1   |   0   | |   1   |   0   |   0   | |   1   |   1   |   1   |

通过这些例子，我们可以看到CD4011作为NAND门芯片的强大之处，仅用它就可以搭建出各种复杂的逻辑功能。这对于学习数字逻辑和进行小型项目开发而言非常方便和经济。

CD4011的应用电路

CD4011凭借其多功能性和稳定的性能，在各种数字电路应用中扮演着重要角色。

1. 振荡器电路

利用NAND门的反相特性和RC延迟网络，可以构建简易的振荡器（多谐振荡器）。

• 基本原理： 将NAND门配置为反相器，并将多个反相器串联形成一个环形振荡器。在环路中加入RC元件，利用电容充放电的时间延迟来控制振荡频率。当一个NAND门的输出通过电阻对电容充电，达到其输入阈值时，NAND门状态翻转，电容开始反向充放电，导致下一个NAND门状态翻转，如此循环。

• 电路示例：

1. 使用三个NAND门串联，每个NAND门配置为反相器（将两个输入短接）。

2. 在第一个NAND门的输出和第二个NAND门的输入之间放置一个RC串联电路。

3. 第三个NAND门的输出反馈到第一个NAND门的输入。

4. 调节R或C的值可以改变振荡频率。

• 应用： 生成方波时钟信号、简单音频振荡器、闪烁LED驱动器。

2. 施密特触发器应用（波形整形）

CD4011本身就带有施密特触发输入，这使得它非常适合用于波形整形和噪声抑制。

• 基本原理： 施密特触发器的迟滞特性能够将缓慢变化的模拟信号或带有噪声的数字信号转换为清晰、无抖动的数字方波。当输入电压缓慢上升并达到上限阈值时，输出迅速跳变；当输入电压缓慢下降并达到下限阈值时，输出再次迅速跳变。

• 电路示例：

1. 将一个NAND门配置为反相器。

2. 将缓慢变化的信号或噪声信号连接到该反相器的输入。

3. 反相器的输出将是一个经过整形的方波信号。

• 应用： 传感器信号调理（例如光敏电阻、温度传感器等）、按钮去抖、信号传输中消除噪声。

3. 脉冲发生器

通过结合RC电路和NAND门的反相特性，可以创建单稳态脉冲发生器或无稳态脉冲发生器。

• 单稳态： 当接收到一个触发脉冲时，它会输出一个固定宽度的脉冲，然后返回到稳定状态。

• 无稳态： 持续生成方波脉冲。

• 电路示例（简易单稳态）：

1. 使用两个NAND门。

2. 第一个NAND门配置为反相器，其输出连接到RC电路，RC电路的另一端连接到第二个NAND门的一个输入。

3. 第二个NAND门的另一个输入作为触发输入。

4. 当触发信号到来时，会产生一个由RC时间常数决定的单次脉冲。

• 应用： 定时电路、脉冲计数、脉冲驱动。

4. 逻辑电平转换器

虽然不如专门的电平转换芯片那样高效，但在某些情况下，CD4011也可以用于简单的逻辑电平转换。

• 基本原理： 利用其宽电源电压范围。例如，一个运行在5V的CD4011可以接受3.3V的输入，并输出5V的逻辑信号，或者接受12V的输入并将其转换为12V的逻辑信号。这需要确保输入信号在CD4011的输入阈值范围内。

• 应用： 在不同电源电压的数字系统之间进行接口，例如将3.3V微控制器的输出连接到12V继电器驱动电路。

5. 数据选择器/解选择器

通过组合多个NAND门，可以构建多路复用器（MUX）或解复用器（DEMUX）。

• MUX： 从多个输入中选择一个输入，将其路由到单个输出。

• DEMUX： 将单个输入路由到多个输出中的一个。

• 实现原理： 利用NAND门的AND/NOT功能实现数据通路的选择和使能控制。例如，一个2对1的MUX可以用三个NAND门实现。

• 应用： 数据路由、并行到串行转换。

6. 基本记忆单元（锁存器/触发器）

NAND门可以用于构建基本的SR锁存器（Set-Reset Latch）。

• SR锁存器： 具有两个输入S（置位）和R（复位），以及两个互补输出Q和$overline{Q}$。

• 实现方式： 两个NAND门交叉耦合。第一个NAND门的输出连接到第二个NAND门的一个输入，第二个NAND门的输出连接到第一个NAND门的一个输入。S和R分别作为独立的输入连接到NAND门。

• 功能：

• 当S=1，R=0时，Q=1（置位）。

• 当S=0，R=1时，Q=0（复位）。

• 当S=0，R=0时，Q保持不变（保持）。

• 当S=1，R=1时，输出不稳定，应避免（禁止状态）。

• 应用： 简单的存储单元、按钮去抖（在开关状态切换时消除抖动）。

CD4011的优势与局限性

如同任何电子元件，CD4011也拥有其独特的优势与局限性，理解这些有助于在特定应用场景中做出明智的选择。

优势

1. 低功耗： 作为CMOS器件，CD4011的静态功耗极低，尤其适合于电池供电或对能耗有严格要求的便携式设备、物联网（IoT）节点或远程传感器应用。在这些场景下，设备需要长时间运行而无需频繁更换电池。

2. 宽电源电压范围： 3V至18V的宽电源电压范围使其能够兼容多种电源供电系统，从3.3V或5V的微控制器系统到更高的12V甚至15V的工业控制系统。这降低了对特定电源电压的依赖，增强了设计的灵活性。

3. 高噪声容限： CMOS器件固有的高噪声容限（通常接近电源电压的一半）使得CD4011在存在电气噪声的环境中表现良好。这对于工业环境、汽车电子或任何电磁干扰（EMI）可能影响信号完整性的应用至关重要。

4. 易于使用和通用性： NAND门是通用逻辑门，仅用NAND门就可以构建所有其他基本逻辑功能（NOT、AND、OR、NOR、XOR等）。这使得CD4011成为数字逻辑学习和原型开发的理想选择，减少了所需的不同类型芯片的数量。

5. 高输入阻抗： CD4011的CMOS输入阻抗非常高，这意味着它从驱动其输入的信号源吸取的电流极小。这使得一个NAND门能够驱动许多其他CMOS输入，从而实现高扇出能力，简化了复杂逻辑电路的互连。

6. 价格经济： CD4011是一种非常常见和成熟的集成电路，因此其生产成本低廉，市场价格也相对便宜。这使得它在成本敏感的项目和大规模生产中具有显著优势。

7. 施密特触发输入： 具备施密特触发输入特性，这使得芯片能够有效处理缓慢变化的输入信号或带有噪声的信号，将它们转换为清晰的数字方波，从而避免误触发和信号抖动。

局限性

1. 速度相对较慢： 与现代高速TTL（晶体管-晶体管逻辑）或专门的高速CMOS逻辑芯片相比，CD4011的传播延迟相对较大（通常在几十纳秒到几百纳秒）。这使得它不适合用于需要极高开关速度的应用，例如高速数据通信或高性能微处理器总线接口。

2. 驱动能力有限： 尽管能够提供一定的输出电流，但其驱动能力（扇出能力）仍然不如一些专门的缓冲器或驱动器芯片。在需要驱动大电流负载或多个高电容负载时，可能需要额外的缓冲级或驱动器。

3. 功耗随频率增加： 虽然静态功耗很低，但动态功耗会随着工作频率的增加而显著增加。在高频应用中，电容充放电产生的瞬时电流会累积，导致总功耗上升，这可能与低功耗的预期相悖。

4. 电源电压敏感度： 尽管电源电压范围宽，但芯片的性能参数（如传播延迟、输出驱动能力）会随电源电压的变化而变化。在设计中，需要根据实际电源电压来查阅数据手册以确保性能满足要求。

5. 抗静电能力： 尽管内置ESD保护，但CMOS器件相对于TTL等技术来说，对静电放电仍然相对敏感。在操作和存储时需要采取适当的防静电措施，以避免损坏芯片。

6. 封装尺寸和集成度： CD4011通常采用DIP封装，体积相对较大，不适合小型化和高密度集成的现代PCB设计。对于高度集成的应用，通常会选择更小封装（如SOP、TSSOP）的同类芯片或直接使用微控制器/FPGA。

7. 功能单一： CD4011仅提供基本的NAND门功能。对于复杂的数字系统，需要大量的CD4011才能实现所需逻辑，这会增加PCB面积、布线复杂度和元件数量，从而提高成本和设计难度。相比之下，现代的可编程逻辑器件（PLD）或微控制器可以集成更多的逻辑功能。

CD4011与相关芯片的比较

在数字逻辑芯片领域，CD4011并非唯一选择。了解它与其他相关芯片的异同，有助于在不同应用场景中做出更合适的选择。

与同系列CD4000系列芯片的比较

CD4000系列是RCA公司开发的CMOS逻辑系列，特点是低功耗、宽电源电压和高噪声容限。CD4011是该系列中最基础的NAND门之一。

• CD4001（四路二输入NOR门）： 与CD4011功能互补。CD4011提供NAND门，CD4001提供NOR门。两者都是通用逻辑门，可以相互构建。选择哪一个取决于设计中哪种门的需求量更大。

• CD4023（三路三输入NAND门）： 功能与CD4011类似，但每个门有三个输入。这在需要实现三输入NAND逻辑时更加方便，避免了用两个二输入NAND门级联。

• CD4069（六路反相器）： 提供六个独立的NOT门。在设计中如果需要大量的反相器，CD4069会更高效，因为它不需要将NAND门配置为反相器，节省了引脚和内部连接。

• 其他CD4000系列芯片： 包括各种计数器（如CD4017）、移位寄存器（如CD4015）、多路复用器（如CD4051）等。这些芯片基于与CD4011相同的CMOS技术，共享低功耗和宽电压范围的优势，但提供了更高级别的集成功能。

与TTL系列芯片的比较（如74LS00）

74LS系列是经典的低功耗肖特基TTL逻辑系列，74LS00是四路二输入NAND门，功能上与CD4011类似。

• 电源电压：

• CD4011： 3V至18V（宽范围）。

• 74LS00： 5V（固定电压，±5%容差）。

• 功耗：

• CD4011： 极低静态功耗，动态功耗随频率增加。

• 74LS00： 相对较高的静态功耗，但动态功耗变化不那么显著。在高频时，CD4011的动态功耗可能超过74LS00。

• 速度：

• CD4011： 传播延迟相对较慢（几十到几百纳秒）。

• 74LS00： 传播延迟较快（通常为几纳秒到十几纳秒），适合更高速度的应用。

• 输入特性：

• CD4011： 高输入阻抗（MΩ级），扇出能力高，输入电流极小。

• 74LS00： 相对低输入阻抗，输入需要一定的拉电流（输入为低电平时）。扇出能力通常为10个标准TTL负载。

• 噪声容限：

• CD4011： 较高（接近电源电压的一半）。

• 74LS00： 相对较低（约0.4V）。

• 输出特性：

• CD4011： 轨到轨输出（接近VDD和VSS）。

• 74LS00： 输出高电平通常达不到VDD，输出低电平也略高于VSS。

• 抗静电能力：

• CD4011： 相对敏感。

• 74LS00： 相对较好。

• 施密特触发输入：

• CD4011： 具备。

• 74LS00： 不具备。

总结： CD4011适合低功耗、宽电压、高噪声容限、速度要求不高的应用。74LS00适合对速度有一定要求、电源为5V、且对功耗不那么敏感的应用。

与现代CMOS逻辑芯片的比较（如74HC00/74HCT00）

74HC系列是高速CMOS逻辑系列，74HCT系列是与TTL兼容的高速CMOS系列。74HC00和74HCT00都是四路二输入NAND门。

• 电源电压：

• CD4011： 3V至18V。

• 74HC/HCT00： 2V至6V（较CD4011窄，但仍比TTL宽）。

• 功耗：

• CD4011： 静态功耗极低。

• 74HC/HCT00： 静态功耗也很低，但通常比CD4011略高。动态功耗在高频时表现优异，通常低于CD4011。

• 速度：

• CD4011： 相对较慢。

• 74HC/HCT00： 速度显著提高，接近TTL速度（几纳秒到十几纳秒），适合高速数字电路。

• 输入特性：

• CD4011： 高输入阻抗，扇出能力高。

• 74HC/HCT00： 高输入阻抗，扇出能力高。

• 噪声容限：

• CD4011： 较高。

• 74HC/HCT00： 较高。

• 输出特性：

• CD4011： 轨到轨输出。

• 74HC/HCT00： 轨到轨输出。

• 施密特触发输入：

• CD4011： 具备。

• 74HC/HCT00： 74HC系列通常不具备，除非型号后缀带有“T”（如74HC14是带施密特触发输入的反相器），而74HCT系列是为了与TTL兼容而设计的，其输入阈值与TTL相似，但通常不具备施密特触发特性。

• 兼容性：

• CD4011： 适用于纯CMOS系统或混合电压系统。

• 74HC00： CMOS输入/输出电平，适合CMOS系统。

• 74HCT00： TTL兼容输入，CMOS输出电平，适合将TTL输出连接到CMOS输入。

总结： 74HC/HCT00系列是CD4000系列的升级版，在速度上有了显著提升，同时保持了CMOS的低功耗优势。如果项目对速度有更高要求，且电源电压在2V-6V范围内，那么74HC/HCT00是更好的选择。CD4011在超宽电压范围和某些低功耗、不敏感速度的应用中仍有其独特的地位。

与可编程逻辑器件（如FPGA/CPLD）的比较

FPGA（现场可编程门阵列）和CPLD（复杂可编程逻辑器件）是现代数字设计中实现逻辑功能的强大工具。

• 集成度：

• CD4011： 集成度非常低，只有4个NAND门。

• FPGA/CPLD： 集成度极高，可以包含数千到数百万个逻辑门，实现非常复杂的数字系统，如微处理器、DSP等。

• 灵活性：

• CD4011： 功能固定，只能实现NAND门及其衍生逻辑。

• FPGA/CPLD： 逻辑功能可完全重新编程和配置，可以在设计阶段甚至现场修改。

• 设计周期：

• CD4011： 简单，直接连线即可。

• FPGA/CPLD： 需要使用硬件描述语言（HDL，如Verilog或VHDL）进行设计，并通过复杂的EDA工具进行综合、布局布线和编程。

• 成本：

• CD4011： 单个芯片成本极低。

• FPGA/CPLD： 单个芯片成本通常较高，但对于实现复杂系统而言，可以大幅减少元件数量和PCB面积，从而降低系统总成本。

• 功耗与速度：

• CD4011： 低功耗，低速。

• FPGA/CPLD： 功耗和速度范围广泛，从低功耗的CPLD到高性能的FPGA，可以满足不同应用的需求。

总结： CD4011适合简单、低成本、低功耗、低速的逻辑功能实现。FPGA/CPLD则适用于复杂、高速、灵活、集成度高的数字系统设计。它们处于数字逻辑设计金字塔的不同层级，各自在特定应用中发挥最佳作用。

CD4011的设计考量与注意事项

在使用CD4011进行电路设计时，有几个关键的设计考量和注意事项，以确保电路的稳定性和可靠性。

1. 电源去耦

• 重要性： 尽管CD4011是CMOS器件，静态功耗低，但在逻辑状态转换时（开关瞬间），仍然会产生瞬时的大电流尖峰。这些电流尖峰会导致电源线上的电压跌落和噪声，影响芯片的稳定工作，甚至可能导致误动作。

• 方法： 在CD4011的VDD和VSS引脚之间，尽可能靠近芯片引脚处，放置一个0.01μF到0.1μF的陶瓷旁路电容（去耦电容）。这个电容可以有效地提供本地电荷存储，平滑电源线上的瞬时电流变化，吸收高频噪声。对于多个CD4011芯片，每个芯片都应独立配置去耦电容。

2. 未使用引脚的处理

• 重要性： 对于CMOS芯片，未连接的输入引脚（浮空输入）是一个常见的问题。浮空输入容易受到噪声干扰，导致内部逻辑状态不稳定，从而引起输出的随机变化，增加功耗，甚至可能导致芯片损坏。这是因为浮空输入上的电压可能处于CMOS门的阈值电压附近，导致PMOS和NMOS晶体管都处于部分导通状态，产生较大的静态电流。

• 方法：

• 未使用的输入引脚： 必须将其连接到确定的逻辑电平，即VDD（高电平）或VSS（低电平），或者连接到同一NAND门中已使用的输入引脚。通常，建议将未使用的输入引脚连接到VSS或VDD。例如，如果一个NAND门只使用一个输入，则将其另一个输入连接到VDD（这样它就变成了一个反相器）。

• 未使用的NAND门： 对于芯片内完全未使用的NAND门，其所有输入引脚也应连接到VDD或VSS。通常，为了避免不必要的电流，将其所有输入引脚连接到VSS是一个好的做法。未使用的输出引脚可以保持浮空，因为它们是驱动端，但为了避免干扰，也可以连接到VSS或负载电阻到VSS。

3. 输入信号的驱动

• 重要性： CD4011的输入应由明确的逻辑电平驱动。如果输入信号源的驱动能力不足，或者信号上升/下降沿过于缓慢，可能会导致输入电压在CD4011的输入阈值之间停留时间过长，从而引发振荡或不稳定的输出。

• 注意事项：

• 确保输入信号的逻辑高电平足够高（接近VDD），逻辑低电平足够低（接近VSS）。

• 避免输入信号的上升/下降沿过于缓慢。如果信号来自模拟源或经过长距离传输，可能需要使用额外的缓冲器或施密特触发器（如CD40106）进行波形整形，尽管CD4011自身也带有施密特触发输入，但在极端情况下仍需注意。

4. 输出负载的考虑

• 重要性： CD4011的输出驱动能力是有限的。过度加载（连接过多的后续逻辑门或驱动大电流负载）会导致输出电压摆幅减小，传播延迟增加，甚至可能导致芯片过热损坏。

• 注意事项：

• 查阅数据手册中关于最大输出灌电流（sink current）和拉电流（source current）的规格。

• 计算所连接负载的总输入电流和电容。确保不超过CD4011的额定驱动能力。

• 如果需要驱动大电流负载（如继电器、高功率LED），应使用额外的晶体管或驱动芯片（如ULN2003达林顿阵列或专门的MOSFET驱动器）进行接口。

• 长传输线会引入较大的电容负载，可能需要串联电阻或终端匹配电阻以抑制反射和振铃。

5. 工作温度范围

• 重要性： 芯片的电气特性（如传播延迟、功耗）会随温度变化。在超出推荐的工作温度范围（通常为-55°C到+125°C，具体取决于型号）使用芯片可能会导致性能下降甚至永久性损坏。

• 注意事项： 确保芯片在应用环境中的温度始终保持在数据手册规定的操作范围内。

6. 静电放电（ESD）保护

• 重要性： CMOS芯片对静电放电非常敏感。即使是人体的静电荷也可能对芯片造成永久性损坏。

• 方法：

• 在处理芯片时，佩戴防静电腕带。

• 在防静电工作台上操作。

• 使用防静电包装袋存放芯片。

• 在电路板组装过程中，确保所有设备（烙铁、测试仪器等）都已接地。

7. 时序分析

• 重要性： 在设计涉及到时钟和数据传输的复杂数字系统时，传播延迟会影响电路的时序裕量。如果时序不满足要求，可能会导致竞争冒险、建立时间/保持时间违例等问题，从而使电路工作不稳定。

• 注意事项：

• 对于高速或同步逻辑电路，必须仔细计算信号路径上的传播延迟。

• 考虑CD4011在不同电源电压和温度下的传播延迟变化。

• 在必要时，可以通过增加时钟周期、使用更快的逻辑门或进行时序优化来解决时序问题。

通过注意这些设计考量和注意事项，可以最大程度地发挥CD4011的性能，并确保所设计的电路稳定、可靠地工作。虽然CD4011是一款相对简单的芯片，但正确的实践对于避免潜在问题至关重要。

CD4011的未来与替代方案

尽管CD4011作为一款经典的CMOS数字逻辑芯片，在教育、原型开发以及某些特定应用中仍有其价值，但随着技术的发展，它在许多领域正逐渐被更先进、集成度更高、功能更强大的替代方案所取代。

未来的发展趋势

1. 更小尺寸封装： 传统的DIP封装在现代电子产品中越来越不受欢迎，因为它占用空间大。未来，即使是简单的逻辑门也可能更多地采用更小尺寸的表面贴装技术（SMT）封装，如SOP、TSSOP、QFN等，以适应小型化和高密度集成的需求。

2. 更低电压和更高速度： 随着电池技术和高性能计算的发展，对更低电源电压和更高开关速度的需求日益增长。未来的逻辑芯片将继续朝着更低的功耗和更高的运行频率方向发展。

3. 更高集成度和可编程性： 单个逻辑门芯片的用武之地会越来越有限。微控制器（MCU）、现场可编程门阵列（FPGA）和复杂可编程逻辑器件（CPLD）将继续在实现复杂逻辑功能方面占据主导地位。它们能够在一个芯片上集成数百万个逻辑门，并提供高度的灵活性和可重构性。

4. 专业化功能模块： 对于需要特定复杂功能的场景，例如高速接口、模拟数字转换、电源管理等，将会有更多专业化的集成芯片出现，这些芯片在功能、性能和集成度上都远超简单的逻辑门。

主要替代方案

1. 现代通用逻辑门芯片：

• 74HC/HCT系列： 这些是高速CMOS逻辑系列，提供与CD4000系列相似的低功耗特性，但在速度上有了显著提升，且通常支持3.3V和5V电源，更符合现代数字系统的电压标准。例如，74HC00是CD4011的直接高速CMOS替代品。

• 74LVC/AUP/AUC系列： 这些是超低电压、超高速的CMOS逻辑系列，适用于最新的低压数字系统（如1.8V、1.2V），并在速度方面达到纳秒甚至亚纳秒级别。它们在高性能处理器和数据通信领域广泛应用。

2. 微控制器（MCU）：

• 对于许多需要逻辑判断和控制的应用，一个廉价的8位或32位微控制器（如Arduino、STM32系列）可以轻松替代数十个甚至上百个逻辑门。MCU通过编程实现逻辑功能，具有极高的灵活性，并且通常集成了ADC、PWM、定时器、串行通信接口等丰富的外设，能够处理更复杂的任务，同时降低了BOM成本和PCB面积。

• 优势： 灵活性高、可编程、集成度高、调试方便、易于升级。

• 劣势： 对于极简单的纯组合逻辑可能显得“大材小用”，功耗可能高于静态的CD4011（尽管现代MCU也有低功耗模式），启动时间可能较长。

3. 可编程逻辑器件（PLD）：

• CPLD (Complex Programmable Logic Device)： 适合实现中等复杂度的数字逻辑，通常用于胶合逻辑（glue logic），连接不同芯片或实现特定的状态机。CPLD通常是基于EEPROM或闪存技术，上电即可工作（非易失性）。

• FPGA (Field-Programmable Gate Array)： 能够实现极其复杂的数字系统，包括软核处理器、高速接口、并行计算等。FPGA通常是基于SRAM技术，需要外部配置存储器在每次上电时加载配置。

• 优势： 极高的集成度、极高的灵活性、并行处理能力、快速原型开发。

• 劣势： 成本相对较高、设计复杂（需要HDL编程）、功耗可能较高（尤其是高性能FPGA）。

4. 专用集成电路（ASIC）：

• 对于产量巨大且功能固定的产品，最终的解决方案可能是设计定制的ASIC。ASIC能够将所有所需功能集成到一个芯片上，从而实现最低的成本、最高的性能和最低的功耗。

• 优势： 极致的性能、最低的单位成本（批量生产）、最低功耗。

• 劣势： 巨额的前期开发成本（NRE）、漫长的开发周期、一旦流片就无法修改。

CD4011的独特价值

尽管有众多替代方案，CD4011仍然在一些特定领域保持着其独特的价值：

• 教育与入门： CD4011以其简单的功能和直观的操作，是数字逻辑课程和初学者理解布尔代数、逻辑门和基本数字电路的最佳入门芯片之一。

• 低成本原型验证： 对于非常简单且不追求极致性能或集成度的逻辑功能，CD4011可以提供一种快速、经济的原型验证方式。

• 超宽电压应用： CD4011的18V宽电压范围使其在一些特殊的工业控制或汽车电子应用中仍有优势，这些应用可能需要与较高电压的信号或电源兼容。

• 高噪声环境： 其施密特触发输入和高噪声容限在一些噪声较大的环境中仍能提供可靠的性能。

总而言之，CD4011是一款经典的、功能可靠的CMOS数字逻辑芯片。它在数字电路的教学和入门、以及一些对速度要求不高、对功耗和电源电压范围有特定需求的场景中仍然有用武之地。然而，对于大多数现代数字系统设计，更高速、更高集成度的CMOS逻辑芯片，以及微控制器或可编程逻辑器件，已经成为更主流和高效的选择。理解CD4011的特性和其在技术发展中的位置，有助于工程师在面对具体设计任务时，做出最合适的元件选择。
