英飞凌FF200R12KT4 IGBT模块：高性能功率转换的核心驱动力

在当今对能源效率和系统可靠性日益增长的需求下，IGBT（绝缘栅双极晶体管）模块作为现代电力电子设备的核心组件，扮演着举足轻重的角色。英飞凌（Infineon Technologies）作为全球领先的功率半导体制造商，其产品以卓越的性能和可靠性享誉业界。FF200R12KT4便是英飞凌众多明星产品中的一款典型代表，它凭借出色的电气特性、坚固的机械设计和优化的热管理能力，在工业驱动、可再生能源、不间断电源（UPS）以及其他高功率转换应用中发挥着关键作用。

第一章：FF200R12KT4概述与市场定位

FF200R12KT4是英飞凌公司推出的一款高性能、高可靠性的双IGBT模块，属于其著名的Trench/Fieldstop IGBT4（T4）技术平台。该模块集成了两个IGBT管和两个反并联快速恢复二极管，构成半桥拓扑结构，是各种功率转换应用中最常见的配置之一。其标称集电极电流为200A，集电极-发射极电压额定值为1200V，使其能够胜任中高功率等级的应用需求。

这款模块的市场定位非常明确，主要面向那些对效率、可靠性和功率密度有较高要求的工业和商业领域。例如，在电动汽车充电桩中，FF200R12KT4能够有效控制大电流的充放电过程，确保高效的能量转换；在风力发电和太阳能逆变器中，它能够将间歇性的可再生能源转化为稳定的电能馈入电网；在工业电机驱动中，它为变频器提供强大的功率开关能力，实现精确的速度和扭矩控制；而在不间断电源（UPS）系统中，它则保障了关键负载的持续供电，防止电力中断造成的损失。

FF200R12KT4的成功得益于英飞凌在IGBT技术上的深厚积累。T4技术是英飞凌在IGBT领域经过多年研发的结晶，它通过创新的晶胞结构和掺杂工艺，显著降低了导通损耗和开关损耗，同时保持了优异的短路承受能力和热稳定性。这种技术上的优势使得FF200R12KT4在实际应用中能够提供更高的系统效率，减少散热需求，从而降低整体系统成本并提升可靠性。其62mm标准封装尺寸也使其在设计上具有良好的兼容性和灵活性，方便集成到各种现有和未来的功率转换系统中。

第二章：核心技术参数与电气特性

深入理解FF200R12KT4的电气特性是正确应用和优化其性能的基础。以下是该模块一些关键的技术参数和详细的电气特性分析。

2.1 最大额定值

最大额定值是器件在不被损坏的情况下所能承受的极限条件，对于设计安全可靠的电力电子系统至关重要。

• 集电极-发射极电压 (VCES)：FF200R12KT4的额定值为1200V。这意味着它可以在最高1200V的直流母线电压下安全工作。在设计时，通常会预留一定的裕量，例如，如果直流母线电压为800V，1200V的器件可以提供足够的耐压安全。

• 连续集电极直流电流 (IC)：在模块壳温(TC)为100°C时，标称电流为200A；在25°C时可达320A。这个参数直接决定了模块的额定功率输出能力。实际应用中，由于热管理和系统损耗，通常会运行在低于标称电流的水平。

• 集电极重复峰值电流 (ICRM)：在脉冲宽度为1ms时，峰值电流可达400A。此参数对于应对瞬态过载情况（如电机启动或短路）至关重要。

• 总功率损耗 (Ptot)：在壳温25°C时，总功率损耗为1100W。这代表了模块在额定工作条件下内部产生的总热量，需要通过散热系统有效地散发出去。

• 栅极-发射极峰值电压 (VGES)：额定值为+/-20V。这是驱动IGBT栅极所需的电压范围，过高的电压可能损坏栅极绝缘，过低的电压则无法使IGBT完全导通或关断。

2.2 特性参数

特性参数描述了模块在不同工作条件下的实际电气行为，是系统设计和性能优化的依据。

• 集电极-发射极饱和电压 (VCEsat)：在特定电流（如200A）和栅极电压下，IGBT导通时的压降。例如，在IC = 200A, VGE = 15V，Tvj = 25°C时，典型值为1.75V，而在Tvj = 125°C时可能略有增加。较低的$V_{CEsat}$意味着更小的导通损耗，从而提高效率。

• 栅极阈值电压 (VGEth)：使IGBT开始导通的栅极-发射极电压。通常在IC = 7.60mA, VCE = VGE, Tvj = 25°C时测量，典型值为5.8V。这个参数决定了栅极驱动电路的电压设置，以确保IGBT在截止状态时完全关断，在导通状态时可靠导通。

• 栅极电荷 (QG)：在栅极电压从-15V到+15V摆动时，栅极所需的总电荷量。FF200R12KT4的典型值为1.80µC。这个参数对于设计栅极驱动电路的电流能力至关重要，它决定了IGBT开关速度。

• 内部栅极电阻 (RGint)：模块内部的栅极电阻，典型值为3.8欧姆。这个电阻会与外部栅极电阻串联，共同影响栅极回路的时间常数，进而影响开关速度和过冲/欠冲。

• 输入电容 (Cies)、输出电容 (Coes)、反向传输电容 (Cres)：这些电容决定了IGBT的动态特性，如开关速度和米勒效应。在开关过程中，它们需要被充电和放电，从而影响开关损耗。

• 集电极截止电流 (ICES)：IGBT在关断状态下的漏电流，通常在VCE = 1200V, VGE = 0V, Tvj = 25°C时测量，典型值很小（如5.0mA）。这个参数反映了IGBT在关断时的绝缘性能。

• 栅极-发射极漏电流 (IGES)：栅极绝缘的漏电流，通常在VCE = 0V, VGE = 20V, Tvj = 25°C时测量，典型值非常小（如400nA）。它表明栅极驱动电路所需的静态电流。

2.3 开关特性

开关特性是评估IGBT动态性能的关键指标，它们直接影响系统的开关损耗和效率。

• 开通延迟时间 (td(on))、上升时间 (tr)、关断延迟时间 (td(off))、下降时间 (tf)：这些时间参数描述了IGBT从关断到导通以及从导通到关断的动态过程。例如，在IC = 200A, VCE = 600V, VGE = +/-15V, RGon = 2.4Ω, Tvj = 25°C时，开通延迟时间典型值为0.16µs，关断延迟时间典型值为0.45µs。更短的开关时间意味着更快的开关速度和更低的开关损耗。

• 开通能量损耗 (Eon) 和 关断能量损耗 (Eoff)：单次开关循环中产生的能量损耗。例如，在IC = 200A, VCE = 600V, VGE = +/-15V, RG = 2.4Ω, Tvj = 125°C时，开通能量损耗典型值为17mJ，关断能量损耗典型值为23mJ。总开关损耗是这些能量与开关频率的乘积，是系统发热的主要来源之一。

2.4 反并联二极管特性

FF200R12KT4集成了两个反并联快速恢复二极管，它们在感性负载换向时提供电流通路，并具有优异的恢复特性。

• 连续正向直流电流 (IF)：额定值为200A。

• 正向重复峰值电流 (IFRM)：在脉冲宽度1ms时，峰值电流可达400A。

• 正向电压 (VF)：二极管导通时的压降。在IF = 200A, VGE = 0V，Tvj = 25°C时，典型值为2.15V。

• 反向恢复电荷 (Qrr) 和 反向恢复电流 (Irrm)：这些参数描述了二极管从正向导通到反向截止时，由于存储电荷的消除而产生的瞬态电流和电荷，它们会造成额外的开关损耗和EMI问题。T4技术中的二极管经过优化，具有较低的$Q_{rr}$和$I_{rrm}$。

2.5 热特性

热特性对于模块的可靠运行和寿命至关重要。

• 热阻（结到壳，RthJC）：IGBT和二极管的结到壳的热阻分别典型值为0.075 K/W和0.12 K/W。这个参数反映了模块内部从PN结到外壳的热传导能力，越低表示散热效率越高。

• 热阻（壳到散热器，RthCH）：典型的壳到散热器的热阻为0.05 K/W。这个参数取决于导热硅脂的种类、涂抹均匀性以及安装压力等。

• 工作结温 (Tvjop)：模块的正常工作结温范围为-40°C至150°C（最高可达175°C）。持续超过这个温度范围会严重影响模块的寿命和可靠性。

第三章：FF200R12KT4的封装与内部结构

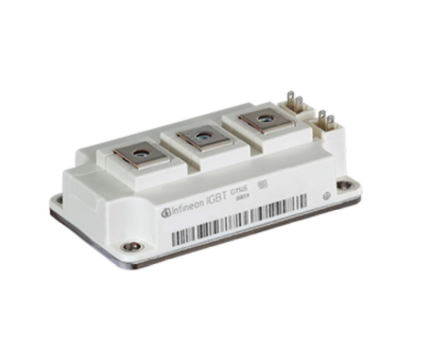

FF200R12KT4采用标准的62mm模块封装，这种封装形式在工业功率半导体领域非常普遍，具有良好的机械强度、电气隔离和散热性能。

3.1 封装特点

• 尺寸标准化：62mm封装的标准化尺寸（通常为106.4mm x 61.4mm x 30.5mm）使得不同制造商的产品可以相互替代，为系统设计带来灵活性。

• 螺栓固定：模块通过底板上的螺栓孔与散热器紧密固定，确保良好的热接触和机械稳定性。

• 引脚布局：电源引脚和栅极驱动引脚分离，有助于优化布局，减少寄生电感，并提高抗干扰能力。通常，主电流路径采用粗壮的螺钉端子，以承受大电流。

• 高压隔离：模块内部填充有绝缘材料，提供高压隔离，确保人身安全和系统稳定运行。底板通常采用陶瓷或铜材料，以提供良好的导热性和电气隔离。

• 低寄生电感：内部走线布局经过优化，尽量减小寄生电感，这对于抑制开关过电压和降低开关损耗至关重要。

3.2 内部结构

FF200R12KT4的内部结构是其高性能和高可靠性的关键。

• IGBT芯片：采用英飞凌第四代沟槽栅（Trench）和场截止（Fieldstop）技术制造的IGBT芯片。沟槽栅结构降低了导通电阻，提高了电流密度；场截止层则优化了关断特性，降低了关断损耗，并提高了反向偏置安全工作区（RBSOA）。

• 快速恢复二极管芯片：与IGBT芯片反并联连接，采用英飞凌自有的超快软恢复技术，确保在IGBT关断时电流能够快速、平稳地从二极管中恢复，减少反向恢复损耗和电压尖峰。

• 键合线：芯片与模块引脚之间通过粗铝线键合，这些键合线的数量、直径和布局对模块的电流承载能力、热分布和可靠性（尤其是热循环寿命）有重要影响。FF200R12KT4采用了优化的键合工艺，以提高其热循环寿命。

• DCB（直接覆铜）基板：芯片通常焊接在DCB基板上。DCB基板由陶瓷（如Al2O3或AlN）层和两层铜箔组成，陶瓷层提供电气绝缘，铜箔则作为导电路径和散热通道。DCB基板具有优异的导热性和热膨胀系数匹配性，有助于提高模块的可靠性。

• 底板：通常由铜制成，为模块提供机械支撑，并将热量从DCB基板传递到外部散热器。底板的平整度对热接触电阻影响很大。

• 凝胶填充：模块内部通常填充有硅凝胶或其他绝缘凝胶，以保护芯片和键合线免受机械应力、潮湿和污染的影响，并提供额外的电气绝缘。

• 封装外壳：由高强度、耐热的工程塑料制成，提供整体保护，并形成与外部环境的隔离。

通过这种精密的内部结构设计，FF200R12KT4实现了高功率密度、低损耗和卓越的可靠性，满足了工业应用中严苛的环境要求。

第四章：热管理对FF200R12KT4性能的关键影响

热管理是IGBT模块正常运行和长期可靠性的基石。由于IGBT在开关和导通过程中会产生损耗，这些损耗转化为热量，如果不及时有效地散发，将导致模块结温过高，从而缩短寿命，甚至引发故障。对于FF200R12KT4这类高性能模块，优化的热管理方案至关重要。

4.1 损耗机制与发热源

FF200R12KT4模块内的热量主要来源于以下两个方面：

• 导通损耗（Conduction Losses）：当IGBT处于导通状态时，其集电极-发射极之间存在一定的饱和压降（VCEsat），流过集电极电流（IC）。根据功率公式P导通=IC×VCEsat，这部分损耗随电流的增大而增大。二极管的导通损耗同理。

• 开关损耗（Switching Losses）：IGBT从关断到导通（开通损耗，Eon）和从导通到关断（关断损耗，Eoff）的瞬态过程中，电压和电流会同时存在非零值，导致能量损耗。此外，反并联二极管在反向恢复过程中也会产生损耗（Erec）。总的开关损耗与开关频率成正比，P开关=fsw×(Eon+Eoff+Erec)。

这些损耗共同决定了模块的总发热量，并直接影响模块的结温。

4.2 热阻网络与温度分布

模块内部及与散热器之间的热传递可以用热阻网络来描述。总热阻可以分为以下几部分：

• 结到壳热阻 (RthJC)：衡量热量从IGBT或二极管芯片的PN结传导到模块底板的热阻。FF200R12KT4的IGBT结到壳热阻约为0.075 K/W，二极管约为0.12 K/W。此参数由模块内部结构和封装技术决定。

• 壳到散热器热阻 (RthCH)：衡量热量从模块底板传递到散热器表面的热阻。这部分热阻主要取决于导热界面材料（如导热硅脂或导热垫片）的质量、厚度、导热系数以及模块与散热器之间的安装压力和平整度。FF200R12KT4通常的推荐值为0.05 K/W，但实际应用中可能因安装条件而异。

• 散热器到环境热阻 (RthHA)：衡量热量从散热器表面传递到周围环境的热阻。这取决于散热器的尺寸、材料、翅片设计、表面处理以及冷却方式（自然对流、强制风冷或液冷）。

通过热阻网络，可以计算出模块的结温(Tj)：Tj=Ta+Ptot×(RthJC+RthCH+RthHA)其中，Ta是环境温度，$P_{tot}$是模块的总损耗。设计目标是确保在所有工作条件下，结温始终低于最大允许结温（150°C或175°C）。

4.3 散热器选择与设计

针对FF200R12KT4模块，散热器的选择和设计是热管理的核心环节：

• 计算散热需求：根据模块的最大允许结温、环境温度和预计的最大功耗，计算所需的总热阻。

• 选择冷却方式：

• 自然对流冷却：适用于小功率或间歇性工作场合，散热效率最低。

• 强制风冷：通过风扇强制空气流动，显著提高散热效率，是最常用的冷却方式之一。需要考虑风扇的噪音、寿命和功耗。

• 液冷（水冷/油冷）：适用于大功率、高功率密度或对体积有严格要求的场合，散热效率最高。液冷系统设计复杂，成本较高，需要考虑防泄漏、防腐蚀和流体循环等问题。

• 散热器材料与结构：

• 材料：通常选用导热性能好的铝合金或铜。

• 翅片设计：散热器的翅片形状、间距、高度和数量都会影响散热面积和空气流动阻力。

• 表面处理：黑色氧化或阳极氧化可以增加表面辐射率，进一步提高散热效果。

• 导热界面材料（TIM）：正确选择和应用TIM对降低壳到散热器热阻至关重要。常用的有导热硅脂、导热垫片或相变材料。涂抹时需均匀薄层，避免气泡。

4.4 温度传感器与保护

为了实时监测IGBT模块的运行状态并实施保护，通常会在散热器附近或模块底板上安装温度传感器（如NTC热敏电阻）。当检测到温度超过预设阈值时，控制系统可以采取降额、停止运行等保护措施，防止模块过热损坏。FF200R12KT4本身不集成温度传感器，但其62mm封装的标准化设计允许外部方便地安装各类温度感应元件。

4.5 寿命与可靠性考量

IGBT模块的寿命与结温波动（热循环）密切相关。持续的温度变化会导致模块内部不同材料之间热膨胀系数不匹配，从而引发机械应力，加速键合线疲劳、焊点失效等问题。因此，在热管理设计中，除了确保最高结温不超过限值外，还应尽量减小结温的波动范围和频率，以延长模块的使用寿命。英飞凌的T4技术和优化的封装工艺，显著提升了FF200R12KT4的热循环能力，使其在各种严苛的工业应用中保持长期可靠性。通过有效的热管理，可以最大限度地发挥FF200R12KT4的性能潜力，同时确保其在整个生命周期内的稳定运行。

第五章：FF200R12KT4的栅极驱动电路要求与设计

IGBT模块的性能，特别是开关速度和损耗，在很大程度上取决于其栅极驱动电路的设计。一个合适的栅极驱动器能够确保FF200R12KT4可靠地开通和关断，同时抑制潜在的寄生振荡和过电压。

5.1 栅极驱动电路的基本功能

栅极驱动电路的主要功能包括：

• 提供足够的栅极电压：在开通时，提供正向栅极电压（通常为+15V），使IGBT充分导通，降低导通损耗；在关断时，提供负向栅极电压（通常为-5V至-15V），确保IGBT完全关断，提高抗干扰能力，并防止误导通。

• 提供足够的栅极电流：在开关过程中，栅极电容需要快速充放电，这要求栅极驱动器能够提供瞬时的大电流。电流越大，充放电越快，开关速度越快。

• 实现高压隔离：栅极驱动电路通常工作在低压侧，而IGBT模块工作在高压侧，因此需要通过光耦、脉冲变压器或隔离IC实现高压侧与低压侧的电气隔离。

• 提供保护功能：包括短路保护、欠压锁定（UVLO）、米勒钳位等，以提高系统可靠性。

5.2 栅极驱动器关键参数要求

针对FF200R12KT4，在选择和设计栅极驱动器时需要考虑以下关键参数：

• 输出电压范围：需要支持IGBT的典型栅极驱动电压，例如+15V/-8V或+15V/-10V。FF200R12KT4的栅极-发射极峰值电压额定值为+/-20V。

• 峰值输出电流：驱动器必须能够提供足够的峰值电流，以快速充放电FF200R12KT4的栅极电容（栅极电荷QG典型值为1.80µC）。峰值电流越大，开关速度越快，但也会增加EMI问题和过冲。通常需要数十安培的峰值电流能力。

• 传播延迟：驱动信号从输入端到输出端的延迟时间。对于半桥配置，较小的传播延迟差（偏差）对于避免直通（Shoot-Through）至关重要。

• 抗共模瞬态干扰（CMTI）：在高功率开关应用中，高dv/dt和di/dt会在驱动电路中产生共模噪声。驱动器需要具有高CMTI能力以避免误触发。

• 欠压锁定（UVLO）：当驱动电源电压低于预设阈值时，UVLO功能会强制关断IGBT，防止在栅极电压不足时IGBT工作在线性区，导致高损耗甚至损坏。

• 去饱和保护（Desaturation Protection）：用于检测IGBT在导通状态下是否发生短路。当IGBT短路时，其集电极-发射极电压会迅速升高并超出正常饱和电压。去饱和保护电路能够检测到这一电压异常，并快速关断IGBT，从而保护模块。

• 米勒钳位（Miller Clamp）：在高dv/dt关断期间，IGBT的米勒电容会将集电极电压的变化耦合到栅极，可能导致栅极电压升高并引起误导通。米勒钳位功能在IGBT关断后将栅极钳位到发射极电位，有效抑制米勒平台效应和误导通。

5.3 栅极电阻 (RG) 的选择

栅极电阻是栅极驱动电路中的一个重要元件，其阻值会显著影响FF200R12KT4的开关特性：

• 选择依据：栅极电阻的选择需要综合考虑开关速度、开关损耗、EMI、短路电流和振荡抑制。通常会根据数据手册推荐的参考值进行选择。FF200R12KT4的内部栅极电阻(RGint)为3.8Ω。

• 开通电阻 (RGon)：影响IGBT的开通速度和Eon。较小的$R_{Gon}$可实现更快的开通速度和更低的$E_{on}$，但可能导致更大的di/dt和电压过冲，从而增加EMI。

• 关断电阻 (RGoff)：影响IGBT的关断速度和Eoff。较小的$R_{Goff}$可实现更快的关断速度和更低的$E_{off}$，但可能导致更大的dv/dt和电压尖峰，并可能影响短路承受能力。

• 分段栅极电阻：在一些高性能应用中，可能会采用分段栅极电阻，即开通和关断路径使用不同的电阻值，以分别优化开通和关断特性。

5.4 栅极驱动电路的拓扑结构

常用的栅极驱动电路拓扑结构包括：

• 分立元件驱动：使用晶体管、电阻、电容等分立元件搭建的驱动电路。成本较低，但设计复杂，性能一致性较差。

• 集成驱动IC：采用专用IGBT驱动IC，集成了电平转换、隔离、保护等功能。易于设计和调试，性能稳定可靠，是目前主流的驱动方案。英飞凌自身就提供一系列高性能的IGBT驱动IC，与FF200R12KT4配合使用可以达到最佳效果。

• 光耦隔离驱动：通过光耦实现输入和输出之间的电气隔离。

• 脉冲变压器隔离驱动：通过脉冲变压器实现隔离，可提供双极性输出电压，但带宽有限，不适合高频应用。

5.5 布局布线注意事项

栅极驱动电路的布局布线对FF200R12KT4的性能影响显著：

• 最小化栅极回路面积：栅极驱动器到IGBT栅极和发射极的走线应尽可能短粗，形成最小的环路面积，以减小寄生电感，抑制振荡。

• 大电流回路与控制信号回路分离：主功率回路（集电极、发射极）与栅极驱动信号回路应物理隔离，避免大电流变化产生的磁场对敏感的栅极信号造成干扰。

• 良好的接地：栅极驱动电路应有独立的低阻抗接地平面，并与功率地正确连接，避免地线噪声。

• 去耦电容：在栅极驱动IC附近放置足够的去耦电容，为驱动器提供瞬时电流，抑制电源波动。

通过精心设计和优化栅极驱动电路，可以充分发挥FF200R12KT4的优异性能，确保电力电子系统的高效、稳定和可靠运行。

第六章：FF200R12KT4的可靠性与失效模式

IGBT模块的可靠性是其在各种应用中能否长期稳定工作的关键指标。FF200R12KT4作为英飞凌的高端产品，在设计和制造过程中都充分考虑了可靠性因素。然而，任何半导体器件都存在失效的风险，了解常见的失效模式有助于在设计和使用中加以预防。

6.1 可靠性指标

衡量IGBT模块可靠性的主要指标包括：

• 热循环寿命（Power Cycling Capability）：模块在负载周期性变化（导致结温周期性波动）下所能承受的循环次数。这是衡量模块机械强度和封装材料抗疲劳能力的关键指标。FF200R12KT4采用的英飞凌芯片和封装技术，在热循环寿命方面有显著优势。

• 温度循环寿命（Temperature Cycling Capability）：模块在环境温度周期性变化（导致整体模块温度波动）下所能承受的循环次数。这主要评估不同材料热膨胀系数差异引起的应力。

• 高湿高温反偏工作寿命（HV-H3TRB）：评估模块在高温高湿且施加反向偏置电压条件下的长期稳定性，模拟恶劣环境下的运行情况。

• 短路承受能力（Short Circuit Capability）：模块在发生短路故障时，能够安全承受短路电流而不被损坏的时间。FF200R12KT4通常具有约10µs的短路承受时间，这为保护电路提供了宝贵的反应时间。

• 寿命加速模型：通过加速试验（如提高温度、电流、湿度等）来预测器件在正常工作条件下的寿命。常用的有Arrhenius模型等。

英飞凌对FF200R12KT4的各项可靠性指标都进行了严格的测试和验证，确保其满足工业级应用的严苛要求。

6.2 常见失效模式及预防

尽管FF200R12KT4具有高可靠性，但在不当使用或极端条件下仍可能发生失效。常见的失效模式包括：

• 过热失效（Thermal Overload）：

• 原因：散热不良（散热器尺寸不足、导热硅脂涂抹不均、风扇故障）、长期过载、开关频率过高、栅极驱动波形不理想导致损耗增加。

• 表现：芯片烧毁、键合线熔断、塑封变色。

• 预防：优化散热设计、实施严格的温升测试、安装温度传感器进行过温保护、确保栅极驱动信号波形良好以降低开关损耗。

• 短路失效（Short Circuit Failure）：

• 原因：负载短路、驱动器故障导致直通、控制信号误触发。

• 表现：IGBT芯片瞬间击穿，产生巨大冲击电流，可能导致模块爆炸性损坏。

• 预防：设计快速响应的短路保护电路（如去饱和检测）、选用具有良好短路承受能力的IGBT、确保驱动器具有欠压锁定功能。

• 过电压失效（Overvoltage Failure）：

• 原因：感性负载关断时产生的电压尖峰（Ldi/dt）、母线电压过高、缓冲电路（Snubber）设计不当或失效、IGBT关断速度过快。

• 表现：芯片雪崩击穿、耐压能力下降。

• 预防：合理设计缓冲电路（RC或RCD Snubber）、优化栅极电阻以控制dv/dt、确保直流母线电压稳定。

• 欠压误导通（Under-voltage Turn-on）：

• 原因：栅极驱动电源电压过低（低于VGEth），导致IGBT处于线性区，损耗剧增。

• 表现：模块过热损坏。

• 预防：使用具有欠压锁定（UVLO）功能的栅极驱动器。

• 米勒效应误导通（Miller Effect Induced Turn-on）：

• 原因：在半桥配置中，当一个IGBT关断时，其集电极电压快速上升，通过米勒电容耦合到相邻IGBT的栅极，使其栅极电压升高并可能误导通，导致直通。

• 表现：模块瞬间损坏。

• 预防：使用具有米勒钳位功能的栅极驱动器、优化栅极电阻。

• ESD损伤（Electrostatic Discharge Damage）：

• 原因：静电放电对模块栅极造成损伤。

• 表现：栅极漏电流增大，栅极阈值电压变化，甚至栅极击穿。

• 预防：在生产、运输和安装过程中严格遵守ESD防护措施。

通过对FF200R12KT4的可靠性特点和潜在失效模式的深入理解，工程师可以在系统设计、制造和运行维护的各个阶段采取有效的预防措施，从而最大限度地发挥其性能，并确保其在苛刻应用环境下的长期稳定运行。

第七章：FF200R12KT4的典型应用领域

FF200R12KT4凭借其1200V的电压等级和200A的电流容量，以及英飞凌T4技术的卓越性能，广泛应用于中高功率范围的各种电力电子转换系统中。其高性能、高可靠性使其成为诸多关键应用领域的核心功率器件。

7.1 工业电机驱动与变频器

这是FF200R12KT4最主要的应用领域之一。在现代工业生产中，电机驱动系统是能耗大户，而变频器（VFD）通过精确控制交流电机的转速和转矩，能够显著提高能效、优化生产过程并降低维护成本。

• 应用场景：数控机床、纺织机械、冶金设备、起重设备、泵、风机、压缩机等。

• 作用：FF200R12KT4作为变频器中逆变级的核心功率开关器件，将直流母线电压转换为可变频率和幅度的交流电压，驱动电机高效运行。其低开关损耗和低导通损耗有助于提高变频器整体效率，降低发热。

• 优势：FF200R12KT4具有优异的短路承受能力和热循环能力，在高动态负载和恶劣工业环境下，能够保证电机驱动系统的稳定性和可靠性。其快速开关特性使得变频器能够实现精确的电机控制，并降低噪声。

7.2 可再生能源系统

随着全球对清洁能源需求的增长，太阳能和风力发电等可再生能源系统对高性能功率模块的需求日益旺盛。

• 应用场景：太阳能光伏逆变器（组串式、集中式）、风力发电变流器。

• 作用：

• 太阳能逆变器：FF200R12KT4用于将光伏组件产生的直流电转换为交流电，并馈入电网或供负载使用。其高效率有助于最大限度地从光伏阵列中获取能量。

• 风力发电变流器：在风力发电机中，FF200R12KT4用于将发电机输出的变频交流电转换为直流电，再逆变为电网所需的固定频率交流电，或用于双馈异步发电机（DFIG）的转子侧控制。

• 优势：FF200R12KT4的高压和高电流能力使其能够处理大规模可再生能源系统的功率，而低损耗特性则提升了系统整体的能量转换效率。其坚固的设计能够应对户外恶劣环境下的温度变化和震动。

7.3 不间断电源（UPS）

UPS系统是保障关键负载（如数据中心、医疗设备、通信系统）供电连续性的重要设备。

• 应用场景：数据中心UPS、医院供电系统、通信基站、工业控制系统。

• 作用：在市电正常时，FF200R12KT4可以用于整流充电，将交流电转换为直流电为电池充电；在市电中断时，作为逆变器将电池的直流电转换为高质量的交流电，为负载提供持续供电。

• 优势：FF200R12KT4的快速开关和低损耗特性有助于构建高效率的UPS系统，减少能量损耗和散热需求。其高可靠性确保了在突发停电情况下的稳定输出，为关键负载提供不间断的电力保障。

7.4 电动汽车充电桩

随着电动汽车的普及，快速充电基础设施的建设对大功率充电模块的需求越来越大。

• 应用场景：直流快速充电桩（DCFC）。

• 作用：FF200R12KT4可用于充电桩内部的AC-DC整流和DC-DC变换环节，实现电网与电池之间的高效能量传输。其高功率密度特性也符合充电桩小型化、集成化的发展趋势。

• 优势：处理大电流和高电压的能力使其非常适合电动汽车的快速充电需求。T4技术的低损耗特性能够有效降低充电过程中的能量损耗，提高充电效率。

7.5 电焊机

工业电焊机通常需要大电流和快速响应的电源。

• 应用场景：逆变焊机（ARC焊机、TIG焊机、MIG/MAG焊机）。

• 作用：FF200R12KT4在逆变焊机中作为高频逆变器的主功率开关器件，将工频交流电转换为高频交流电，再经过变压、整流后输出适合焊接的电源。

• 优势：FF200R12KT4的高开关频率能力和低损耗使其能够实现焊机的小型化和轻量化，同时提高焊接电源的响应速度和控制精度。

7.6 感应加热设备

感应加热广泛应用于金属热处理、熔炼等领域。

• 应用场景：高频感应加热电源。

• 作用：FF200R12KT4作为谐振逆变器中的功率开关，产生高频电流，通过感应线圈对工件进行加热。

• 优势：高压高频开关能力使其能满足感应加热设备对高功率、高频率的需求，提高加热效率和控制精度。

综上所述，FF200R12KT4凭借其在电流、电压、损耗、可靠性等方面的卓越性能，在多个对电力电子转换效率和可靠性有严苛要求的工业和商业领域扮演着核心角色。其广泛的应用范围也证明了其在功率半导体市场中的重要地位。

第八章：FF200R12KT4与其他IGBT技术的比较与未来展望

IGBT技术在过去几十年中取得了显著进步，从第一代非穿通型（NPT）IGBT到沟槽栅场截止型（Trench Fieldstop）IGBT，再到碳化硅（SiC）和氮化镓（GaN）等宽禁带（WBG）半导体材料的兴起，功率半导体技术正在经历一场深刻的变革。FF200R12KT4作为英飞凌Trench/Fieldstop IGBT4（T4）技术的代表，在硅基IGBT领域处于领先地位。

8.1 与早期硅基IGBT技术的比较

• 与非穿通型（NPT）IGBT的比较：早期的NPT IGBT在关断时，由于少数载流子的拖尾效应，关断时间较长，导致较高的开关损耗。FF200R12KT4所采用的T4技术，引入了场截止层，有效地抑制了载流子拖尾，显著降低了关断损耗，并提高了开关速度。此外，T4技术的饱和压降也更低，进一步降低了导通损耗，从而整体效率更高。

• 与穿通型（PT）IGBT的比较：PT IGBT通过引入注入效率控制层来优化开关特性，但其制造成本相对较高，且短路承受能力可能受到限制。T4技术在保留优异开关特性的同时，优化了短路承受能力，并实现了更佳的成本效益比。

• 与平面栅（Planar Gate）IGBT的比较：平面栅IGBT的单元密度较低，导通电阻相对较大。T4技术采用沟槽栅结构，可以实现更高的单元密度，从而在相同的芯片面积下，具有更低的导通损耗和更高的电流密度。

总体而言，FF200R12KT4所代表的T4技术是英飞凌多年来在硅基IGBT领域深耕细作的成果，它在性能、效率和可靠性方面都达到了行业领先水平，特别是在中等开关频率（几kHz到几十kHz）和中高电压应用中表现出色。

8.2 与宽禁带（WBG）半导体器件的比较

近年来，SiC MOSFET和GaN HEMT等宽禁带半导体器件异军突起，它们具有更高的击穿电压、更低的导通电阻和更快的开关速度，以及在高温下工作的能力。这使得它们在极高频率（数百kHz到MHz）和更高效率要求的应用中展现出巨大潜力。

• SiC MOSFET vs. FF200R12KT4 (硅基IGBT)：

• 优点：SiC MOSFET具有极低的开关损耗（几乎无反向恢复损耗）、更低的导通电阻，可以在更高的开关频率下工作，从而使无源元件（电感、电容）小型化，提高系统功率密度。其耐温能力也更强。

• 缺点：目前SiC器件的成本仍然显著高于硅基IGBT，且在短路承受能力方面通常不如IGBT。SiC MOSFET的栅极驱动电路设计也更具挑战性，对驱动器和布局布线要求更高。

• 应用场景差异：SiC MOSFET更适用于对开关频率和效率有极致要求的场合，如电动汽车主逆变器、车载充电器、高端服务器电源、数据中心电源等。FF200R12KT4则在工业驱动、UPS、可再生能源等成本敏感且对可靠性要求极高的传统中高功率应用中仍具有显著优势。

尽管SiC和GaN等宽禁带器件代表了功率半导体未来的发展方向，但在未来相当长一段时间内，硅基IGBT（包括FF200R12KT4这类高性能产品）仍将是中高功率应用领域的主流选择。其成熟的制造工艺、更高的成本效益、优秀的可靠性和短路承受能力，使其在许多传统工业和能源转换领域具有不可替代的地位。

8.3 FF200R12KT4的未来展望

对于像FF200R12KT4这样的成熟产品，未来的发展方向主要集中在：

• 持续优化性能：即使是成熟技术，英飞凌也会持续进行小幅度的工艺改进，进一步降低损耗，提高电流密度和热性能，从而在不改变封装尺寸的前提下提升模块的功率处理能力。

• 提升可靠性与寿命：通过材料科学、封装工艺和芯片设计上的微创新，进一步提升模块在恶劣环境下的热循环和温度循环寿命，满足更长生命周期和更高可靠性的应用需求。

• 成本优化：随着制造工艺的成熟和规模化生产，成本会进一步降低，使其在更广泛的市场中保持竞争力。

• 智能模块化：虽然FF200R12KT4本身是分立的IGBT模块，但未来可能会出现更多集成了驱动器、传感器和保护功能的“智能功率模块”（IPM），简化系统设计，提高集成度。然而，对于200A/1200V这种功率等级，分立模块的灵活性和散热能力仍然是优势。

• 拓展应用领域：随着新兴市场（如储能系统、燃料电池电源、智能电网）的兴起，FF200R12KT4这类成熟可靠的IGBT模块将继续发挥重要作用。

总之，FF200R12KT4作为英飞凌T4技术在200A/1200V级别产品线中的代表，不仅在当前市场中占据重要地位，在可预见的未来，也将通过持续的技术优化和成本控制，继续在高功率转换领域发挥其独特的价值。它与宽禁带半导体器件并非简单的替代关系，而是在不同的应用场景和性能需求下，共同构成了现代电力电子技术多元化的发展格局。

第九章：FF200R12KT4的采购、质量控制与合规性

在任何电力电子系统的设计和制造过程中，所选组件的采购、质量控制和合规性是确保最终产品可靠性、安全性和市场准入的关键环节。对于英飞凌FF200R12KT4这样的核心功率器件，这些方面尤为重要。

9.1 采购渠道与真伪鉴别

• 授权分销商：采购英飞凌FF200R12KT4最安全和可靠的方式是通过英飞凌的官方授权分销商（如Mouser、Digi-Key、Avnet、Arrow等）。这些分销商直接从英飞凌原厂进货，能够保证产品的真实性、质量和可追溯性，并提供相应的技术支持和售后服务。

• 原厂直接采购：对于大批量需求的企业，可以直接与英飞凌建立合作关系进行采购。

• 避免非授权渠道：在市场上，存在一些非授权的贸易商或分销商，甚至可能出现假冒伪劣产品。购买价格远低于市场价的产品时应高度警惕。

• 真伪鉴别：

• 外观检查：仔细检查产品标识、批次号、生产日期等是否清晰、完整、无涂改。英飞凌的产品通常有特定的标识和编码规则。

• 包装：原厂和授权分销商的包装通常有统一的标准和防静电措施。

• 数据手册比对：与官方数据手册对比模块的物理尺寸、引脚定义、额定参数等是否完全一致。

• 性能测试：在有条件的情况下，对小批量样品进行关键电气参数的测试，如VCEsat、IC、QG等，与数据手册进行比对。

• 可追溯性：正规渠道的产品通常能够提供完整的供应链可追溯信息。

9.2 质量控制与可靠性测试

英飞凌对FF200R12KT4的生产过程实施严格的质量控制，以确保产品的一致性和可靠性。

• 原材料控制：从晶圆制造到封装材料，所有原材料都经过严格的筛选和质量检验。

• 生产过程监控：在生产的各个环节，采用自动化设备和先进的检测技术进行实时监控，确保工艺参数符合标准。

• 批次测试：每批生产的FF200R12KT4都会进行抽样或全检，测试其关键电气参数和功能，确保符合出厂标准。

• 长期可靠性验证：在产品设计和量产前，会进行一系列加速寿命测试，如高温反偏测试（HTRB）、高湿高温反偏测试（H3TRB）、功率循环测试（Power Cycling）、温度循环测试（Temperature Cycling）、振动测试和机械冲击测试等，以验证产品的长期可靠性。这些测试模拟了模块在实际应用中可能遇到的各种极端条件，确保其在设计寿命周期内稳定运行。

• 失效分析：对于在客户使用中出现的任何失效案例，英飞凌都会进行详细的失效分析，找出失效原因，并反馈到设计和生产环节进行改进，形成闭环的质量管理体系。

9.3 行业标准与合规性

FF200R12KT4作为工业级功率模块，需要符合多项国际和地区的行业标准与法规，以确保产品的安全性和市场准入。

• RoHS指令（Restriction of Hazardous Substances Directive）：限制在电子电气设备中使用某些有害物质，如铅、汞、镉、六价铬、多溴联苯（PBB）和多溴二苯醚（PBDE）。FF200R12KT4通常符合RoHS标准，表明其不含这些有害物质。

• REACH法规（Registration, Evaluation, Authorisation and Restriction of Chemicals）：欧盟关于化学品注册、评估、授权和限制的法规，旨在保护人类健康和环境。英飞凌的产品通常会提供REACH合规性声明。

• UL/CE认证：虽然FF200R12KT4本身作为一个组件通常不直接进行CE或UL认证，但作为最终系统的一部分，它必须符合相应系统的CE（欧洲合格认证）和UL（美国保险商实验室）安全标准。英飞凌会提供必要的技术数据和支持，帮助客户获得最终产品的认证。

• ISO质量管理体系认证：英飞凌的生产设施和质量管理体系通常会通过ISO 9001等国际质量管理体系认证，这表明其在设计、开发、生产、安装和维修方面都遵循严格的质量标准。

• 汽车电子标准（如AEC-Q101/Q100）：虽然FF200R12KT4主要面向工业应用，但英飞凌也有适用于汽车领域的功率模块。对于工业级产品，虽然不直接要求AEC认证，但其严格的工业质量标准也为汽车应用提供了坚实的基础。

• 中国强制性产品认证（CCC）：在中国市场销售的产品可能需要符合CCC认证，尽管FF200R12KT4作为元器件通常不直接要求CCC，但其所在系统必须符合。

通过严格的采购控制、全面的质量管理和对各项合规性标准的遵循，FF200R12KT4得以在全球范围内广泛应用，并赢得了客户的信任。用户在选择和使用该模块时，也应充分了解并遵守相关的质量和安全规范，确保整个系统的可靠性和安全性。

第十章：FF200R12KT4的技术支持与开发资源

英飞凌作为全球领先的功率半导体供应商，为FF200R12KT4及其相关产品提供了丰富的技术支持和开发资源，以帮助工程师更高效地设计、开发和优化基于该模块的电力电子系统。

10.1 官方数据手册与应用说明

• 数据手册（Datasheet）：这是了解FF200R12KT4最核心的技术文档。它详细列出了模块的最大额定值、电气特性、热特性、开关特性、机械尺寸、引脚定义、封装信息以及典型的应用电路图。数据手册是所有设计工作的基础。英飞凌的官方网站提供了FF200R12KT4的多语言数据手册，包括中文版本。

• 应用说明（Application Notes）：英飞凌提供了大量关于IGBT模块的应用说明，涵盖了从栅极驱动电路设计、热管理、并联使用、短路保护到EMI抑制等各个方面。这些应用说明通常提供了详细的理论分析、设计指导、实验数据和实际案例，对于解决设计中的具体问题非常有帮助。例如，关于62mm模块的安装指南和热管理建议等都是重要的参考资料。

10.2 仿真模型与设计工具

• SPICE模型与PLECS模型：英飞凌通常会为FF200R12KT4提供基于SPICE、SABER或PLECS等仿真软件的精确器件模型。这些模型能够帮助工程师在实际硬件搭建之前，对电路行为进行仿真和验证，包括开关波形、损耗计算、热分布等，从而缩短开发周期，降低设计风险。

• 在线损耗计算工具：英飞凌官方网站通常提供在线的损耗计算工具或Excel表格，工程师可以输入特定的工作条件（如母线电压、电流、开关频率、调制方式、散热器温度等），工具会自动计算出FF200R12KT4在这些条件下的导通损耗、开关损耗以及结温，帮助工程师进行器件选型和热设计。

• 热仿真软件：除了模块级别的损耗计算，英飞凌还会提供或推荐第三方热仿真软件（如Flotherm、IcePak等）的模型库，用于更复杂的系统级热管理仿真，精确评估模块在系统中的温度分布。

10.3 评估板与开发套件

为了方便客户快速上手和验证设计，英飞凌及其合作伙伴可能会提供FF200R12KT4的评估板或开发套件。

• 评估板：这些板通常包含了FF200R12KT4模块、配套的栅极驱动电路、保护电路以及必要的接口，允许用户在受控环境下对模块进行性能测试、波形测量和功能验证。

• 参考设计：英飞凌会发布基于FF200R12KT4的各种参考设计，例如特定功率等级的逆变器、充电桩模块等。这些参考设计提供了完整的电路图、PCB布局、物料清单和性能报告，为客户的设计提供了宝贵的起点和参考。

10.4 技术社区与在线资源

• 英飞凌官方网站：作为最主要的资源库，英飞凌官网提供了FF200R12KT4的所有技术文档、产品信息、新闻发布、视频教程等。其产品页面通常包含常见问题解答（FAQ）和相关技术文章链接。

• 技术论坛与博客：英飞凌也积极参与或维护一些技术论坛和博客，工程师可以在这些平台上提问、分享经验、获取最新技术动态。

• 研讨会与培训：英飞凌会定期在全球范围内举办技术研讨会、网络研讨会（Webinar）和专业培训课程，介绍最新产品、技术趋势和应用案例，为工程师提供深入学习和交流的机会。

10.5 客户支持与现场服务

• FSR（Field Sales Representative）和FAE（Field Application Engineer）：英飞凌在全球各地都设有销售代表和现场应用工程师团队。当客户在产品选型、设计、测试或遇到技术难题时，可以通过这些渠道获得专业的本地化支持和现场服务。FAE会提供从原理图审查、PCB布局建议到系统调试和故障排除的全方位支持。

• 在线技术支持：除了现场服务，英飞凌也提供在线的技术支持平台，客户可以通过提交工单等方式获取帮助。

通过这些全面而系统的技术支持和开发资源，英飞凌致力于帮助全球的工程师充分发挥FF200R12KT4的性能优势，加速其创新产品的开发和上市进程。选择FF200R12KT4，不仅仅是选择了一款高性能的功率模块，更是选择了一整套完善的技术支持生态系统。
