74LS373N：八路三态D型锁存器深度解析

在数字逻辑电路的世界中，74LS373N是一款耳熟能详且应用广泛的集成电路。它属于TTL（晶体管-晶体管逻辑）家族的LS系列，以其高速、低功耗的特性，在各种数据存储和传输应用中扮演着重要角色。74LS373N是一款八路三态D型锁存器，其核心功能是实现数据的并行输入和输出，并具备高阻态输出能力，这使得它在总线驱动、存储器接口以及各种数据缓冲场合中显得尤为重要。

1. 74LS373N概述：数字世界的基石

74LS373N，正如其型号所暗示的，是一款具有8个独立数据位（D型）的锁存器。锁存器，作为一种基本的时序逻辑元件，与触发器类似，都用于存储二进制数据。然而，锁存器通常是电平触发的，这意味着它的输出会随着输入的变化而变化，只要使能信号（或称锁存使能、选通信号）处于有效电平。一旦使能信号失效，锁存器就会保持其最后一次有效输入的数据，即使输入发生变化，输出也保持不变。这种“锁存”能力正是其名称的由来。

“三态”是74LS373N的另一个关键特性。传统的数字输出只有高电平（逻辑1）和低电平（逻辑0）两种状态。而三态输出则多了一个高阻态（High Impedance）。在高阻态下，输出引脚呈现出非常高的阻抗，如同断开连接一般，这意味着它既不吸电流也不供电流。这种特性在总线系统中至关重要。在一个共享总线的系统中，允许多个设备连接到同一条总线上。通过控制三态输出，可以确保在任何给定时间只有一个设备能够驱动总线，而其他设备则处于高阻态，避免了信号冲突和短路现象，大大简化了系统设计。

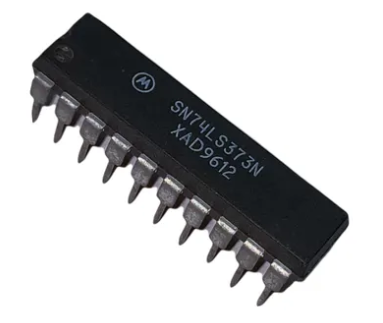

74LS373N封装形式多样，常见的包括DIP（双列直插式封装）和SOIC（小外形集成电路封装）。其中，“N”后缀通常表示塑料双列直插式封装（PDIP）。这种封装形式易于原型设计和手工焊接，在教学和实验中应用广泛。其内部电路结构包含8个D型锁存器单元，每个单元都由一个数据输入（Dn）、一个数据输出（Qn）以及公共的锁存使能（LE）和输出使能（OE）信号控制。这些信号的逻辑组合决定了锁存器的工作模式，从而实现了复杂的数据控制功能。

2. 74LS373N引脚图详解：连接数字世界的桥梁

理解一个集成电路的功能，首先要掌握其引脚定义。74LS373N通常采用20引脚封装，以下是其详细的引脚图和功能说明：

2.1. 74LS373N引脚图

                +----+--+----+
             OE |1   +--+ 20| VCC
             Q0 |2        19| D0
             Q1 |3        18| D1
             Q2 |4        17| D2
             Q3 |5        16| D3
             LE |6        15| D4
             Q4 |7        14| D5
             Q5 |8        13| D6
             Q6 |9        12| D7
            GND |10       11| Q7
                +------------+

2.2. 74LS373N引脚功能说明

• VCC (引脚 20): 电源正极。这是74LS373N的工作电源输入引脚，通常需要接入+5V的直流电源。良好的电源稳定性对芯片的正常工作至关重要，建议在电源输入端并联一个去耦电容（例如0.1uF的陶瓷电容）以滤除高频噪声，确保芯片供电的纯净性。电源线的布线也应尽量短粗，以减小电压降。

• GND (引脚 10): 接地。这是74LS373N的电源地线，需要连接到电路的公共地。正确接地是所有电子电路正常工作的基础，接地不良会导致各种电气问题，如噪声、不稳定性甚至芯片损坏。

• D0 - D7 (引脚 19, 18, 17, 16, 15, 14, 13, 12): 数据输入。这是8个并行数据输入引脚，分别对应锁存器的8个数据位。当锁存使能（LE）为高电平时，锁存器将实时捕获并存储这些引脚上的逻辑电平。这些输入可以是来自微控制器、其他逻辑芯片或传感器的数字信号。在设计电路时，应确保输入信号的电平符合TTL标准（低电平0-0.8V，高电平2V-5V），以避免输入不确定性。

• Q0 - Q7 (引脚 2, 3, 4, 5, 7, 8, 9, 11): 数据输出。这是8个并行数据输出引脚，分别对应锁存器的8个数据位。这些引脚的输出状态受数据输入、锁存使能（LE）和输出使能（OE）共同控制。在正常工作模式下（OE为低电平），它们会输出锁存的数据。在三态模式下（OE为高电平），这些引脚会进入高阻态，从而允许其他设备驱动连接到相同总线上的信号。输出引脚具有一定的驱动能力，可以驱动其他TTL或CMOS器件的输入。然而，在驱动大负载或长传输线时，可能需要考虑使用缓冲器或驱动器来保证信号的完整性。

• LE (Latch Enable, 引脚 6): 锁存使能输入。这是一个高电平有效的控制引脚。当LE为高电平（逻辑1）时，74LS373N的输出Q0-Q7会实时跟踪输入D0-D7的变化。这意味着，只要LE保持高电平，输出就会像一个透明的通道一样，直接反映输入的状态。当LE从高电平变为低电平（下降沿）时，锁存器将锁存住此时D输入端的逻辑状态，并保持这个状态在Q输出端，即使D输入随后发生变化，Q输出也不会改变，除非LE再次变为高电平。因此，LE引脚是控制数据“捕获”的关键。其时序要求包括建立时间（setup time）和保持时间（hold time），这些参数决定了数据在LE有效电平改变前后的稳定时间要求，以确保数据被正确捕获。

• OE (Output Enable, 引脚 1): 输出使能输入。这是一个低电平有效的控制引脚。OE引脚的功能是控制74LS373N的输出Q0-Q7是否处于有效输出状态（低电平或高电平）或高阻态。

• 当OE为低电平（逻辑0）时，输出Q0-Q7处于正常输出状态，它们会输出由LE控制锁存的数据。此时，它们能够正常驱动负载。

• 当OE为高电平（逻辑1）时，输出Q0-Q7进入高阻态。在这种状态下，输出引脚呈现出非常高的阻抗，类似于断开连接。这对于多路复用总线系统非常有用，因为只有当OE为低电平时，74LS373N才能驱动总线，而当OE为高电平时，它会释放总线，允许其他设备驱动。这个特性是实现总线共享和避免冲突的关键。

引脚的正确连接和信号时序的精确控制是确保74LS373N正常工作的两大要素。任何引脚的错误连接或信号时序的偏差都可能导致芯片功能异常，甚至无法工作。

3. 74LS373N功能表：理解工作模式的关键

功能表是数字逻辑芯片的“行为规范”，它详细描述了芯片在不同输入组合下的输出状态。对于74LS373N，其功能表主要围绕LE和OE这两个控制引脚，以及数据输入D和数据输出Q之间的关系展开。

3.1. 74LS373N功能表

3.2. 功能表深度解读

功能表清晰地描绘了74LS373N的两种主要工作模式：透明模式（Transparent Mode）和锁存模式（Latched Mode），以及一种特殊的输出禁止模式（Output Disable Mode）。

• 输出禁止模式 (OE = H):这是最高优先级的模式。当输出使能OE为高电平时，无论锁存使能LE和数据输入D处于何种状态，所有输出Q都将进入高阻态（Z）。这意味着74LS373N的输出引脚与电路的其余部分基本断开，不提供任何驱动能力，也不吸收电流。这种模式在共享总线环境中至关重要。例如，在一个微处理器系统中，多个外设可能需要与CPU通过同一组数据总线进行通信。通过控制每个外设的74LS373N的OE引脚，可以确保在任何时刻只有一个外设的输出是激活的，从而避免总线上的数据冲突和潜在的短路。当一个设备需要将数据放到总线上时，它的OE引脚会变为低电平；当它完成任务时，OE引脚又会变为高电平，释放总线。

• 透明模式 (OE = L, LE = H):当输出使能OE为低电平（有效）且锁存使能LE为高电平（有效）时，74LS373N进入透明模式。在这个模式下，锁存器就像一个**“透明的通路”，数据输入D0-D7上的任何变化都会立即反映到对应的输出Q0-Q7上。换句话说，Q输出实时跟踪**D输入。这对于需要瞬时数据传递而不需要存储的场景非常有用。例如，在某些数据缓冲应用中，可以利用透明模式来实时传递数据，并在需要时通过改变LE信号来捕获数据。

• 锁存模式 (OE = L, LE = L):当输出使能OE为低电平（有效）且锁存使能LE从高电平变为低电平的瞬间，74LS373N将进入锁存模式。在LE变为低电平的那一刻，D输入端的数据会被捕获并存储起来，然后这些被存储的数据将持续地在Q输出端显示。即使随后D输入的数据发生变化，Q输出也不会改变，它将保持住之前锁存的数据。Q0在功能表中表示的是LE变为低电平瞬间D输入的值。这种模式是锁存器区别于普通缓冲器的关键特性，它使得74LS373N能够用于数据保持和状态存储。例如，在微控制器向外部LED显示器发送数据时，可以使用74LS373N来锁存显示数据，从而让微控制器可以自由地执行其他任务，而无需持续驱动LED。

理解这些工作模式以及它们之间的相互作用，是正确应用74LS373N的基础。通过巧妙地控制LE和OE引脚，可以实现各种复杂的数据管理和控制功能。

4. 74LS373N的内部逻辑与时序特性：更深层次的理解

为了更全面地理解74LS373N的工作原理，有必要探讨其内部逻辑结构和关键的时序参数。

4.1. 内部逻辑门：D型锁存器的构造

尽管我们不需要了解每个晶体管的细节，但理解D型锁存器的基本逻辑门结构有助于掌握其行为。一个D型锁存器通常由多个与非门（NAND gates）或或非门（NOR gates）构成。其核心是一个SR锁存器（或称RS锁存器），通过额外的门电路来提供D输入和时钟/使能输入。

对于74LS373N的每个D型锁存器单元，其简化逻辑可以理解为：当LE为高电平且OE为低电平时，D输入直接通过内部逻辑门传输到Q输出。当LE从高电平变为低电平的下降沿时，内部的门电路会将D输入端的电平“捕获”并保持在内部的存储单元中。即使D输入随后改变，存储单元也会保持其状态，直到LE再次变为高电平。而OE引脚则通过控制三态门来决定Q输出是否有效或处于高阻态。这个三态门通常是位于锁存器输出端的附加逻辑门，通过OE信号来控制其导通或截止，从而实现高阻态功能。

4.2. 时序参数：确保数据完整性的关键

在高速数字电路中，时序参数是至关重要的。它们定义了信号之间的时间关系，以确保数据能够被正确地捕获和输出。对于74LS373N，几个关键的时序参数包括：

• tPD (Propagation Delay Time，传播延迟时间):这是指从输入信号（例如D或LE）发生变化到相应输出信号（Q）发生变化所需的时间。对于74LS373N，通常会给出D到Q的传播延迟、LE到Q的传播延迟以及OE到Q的传播延迟。这些延迟时间决定了芯片的响应速度，在高速系统中需要仔细考虑。例如，tPLH表示输出从低电平变为高电平的延迟，tPHL表示输出从高电平变为低电平的延迟。74LS373N作为LS系列的芯片，其传播延迟通常在几十纳秒的级别，这对于大多数中低速应用是足够的。

• tSU (Setup Time，建立时间):这是指在锁存使能LE变为无效（例如从高到低）之前，数据输入D必须保持稳定的最短时间。如果D在LE下降沿之前不稳定，那么锁存的数据可能不正确。建立时间确保了在锁存动作发生时，数据输入已经准备就绪。

• tH (Hold Time，保持时间):这是指在锁存使能LE变为无效（例如从高到低）之后，数据输入D必须保持稳定的最短时间。与建立时间相对，保持时间确保了在锁存动作完成后，数据输入不会过早地改变，导致锁存器捕获到错误的数据。

• tEN (Enable Time，使能时间):这是指从OE信号变为有效（从高到低）到输出Q变为有效状态（高电平或低电平）所需的时间。

• tDIS (Disable Time，禁止时间):这是指从OE信号变为无效（从低到高）到输出Q进入高阻态所需的时间。这个参数对于总线仲裁和数据总线的切换非常重要。

理解和遵守这些时序参数对于确保74LS373N在实际电路中正确、可靠地工作至关重要。特别是在与微控制器或其他时序敏感器件交互时，必须参照其数据手册，确保信号的建立、保持和传输时间符合要求。

5. 74LS373N的典型应用场景：无处不在的数据利器

74LS373N以其独特的功能组合，在各种数字系统中都有广泛的应用。

5.1. 数据总线缓冲与隔离：总线系统的守护者

在微处理器或微控制器系统中，数据总线通常是多个设备共享的。为了避免不同设备同时驱动总线造成冲突，以及提高总线的驱动能力，74LS373N是理想的数据总线缓冲器。

• 总线仲裁： 多个外设（如RAM、ROM、I/O端口）可能连接到同一组数据总线。通过将每个外设的74LS373N的OE引脚连接到独立的片选信号，可以确保在任何时刻只有一个外设的输出处于有效状态，而其他外设的输出则处于高阻态，从而避免总线冲突。当CPU需要从某个外设读取数据时，会激活该外设对应的74LS373N的OE引脚（变为低电平），使其输出数据到总线。当CPU完成读取后，OE引脚又会变为高电平，释放总线。

• 驱动能力提升： 微控制器或某些逻辑芯片的输出驱动能力有限。通过74LS373N，可以增强数据线的驱动能力，使其能够驱动更多或更远的负载，或者在总线上提供更稳定的信号。

5.2. I/O口扩展：赋予微控制器更多能力

微控制器的I/O引脚数量通常是有限的。当需要控制的外部设备数量超过微控制器的I/O引脚时，74LS373N可以作为I/O口扩展器。

• 并行输出扩展： 微控制器可以将8位数据一次性写入74LS373N，然后通过LE信号锁存这些数据。这样，8个LED、继电器或其他并行负载就可以通过仅仅几个微控制器引脚（例如一个数据端口加上LE和OE控制线）进行控制。微控制器只需在需要更新输出时发送一次数据和锁存信号，然后就可以自由地执行其他任务，而无需持续占用I/O引脚。这种方式有效地节省了微控制器的I/O资源。

• 地址锁存： 在一些微处理器架构中，地址总线和数据总线可能是复用的（分时复用）。这意味着在某个时钟周期内，总线可能传输地址信息，而在另一个周期内则传输数据信息。74LS373N在这种情况下被广泛用于锁存地址信息。当微处理器将地址信息放到复用总线上时，通过一个特定的控制信号（例如ALE，Address Latch Enable），使74LS373N的LE引脚有效，将地址信息锁存起来。这样，即使总线随后切换到传输数据，地址信息仍然被74LS373N保持，用于寻址外部存储器或I/O设备。

5.3. 静态数据存储与显示驱动：信息的持久呈现

74LS373N非常适合需要静态数据保持的场合，例如驱动数码管、LED阵列或其他显示器件。

• 数码管显示： 在多位LED数码管显示系统中，通常需要驱动多个数码管。为了节省微控制器的引脚并减少动态扫描的复杂性，可以使用74LS373N来锁存每一位数码管的段码（七段码或十六段码）。微控制器将一位数码管的显示数据写入74LS373N并锁存，然后74LS373N的输出持续驱动该数码管。接着，微控制器可以更新下一位数码管的数据并锁存，并通过片选或译码器选择对应的数码管。这样，每个数码管都能独立显示，而微控制器只需要在数据更新时进行操作。

• 状态指示： 在控制面板或仪器仪表中，74LS373N可以用于锁存状态指示灯（如LED）的开关状态。例如，微控制器发送一个特定的状态字到74LS373N并锁存，74LS373N的输出则驱动多个LED，显示系统当前的工作状态、错误信息或运行模式。由于锁存器能够保持数据，LED会持续点亮或熄灭，而无需微控制器不断刷新。

5.4. 数据多路复用与解复用：灵活的数据路径控制

虽然74LS373N主要是一个锁存器，但其三态输出特性使其也能在一定程度上参与数据多路复用或解复用。

• 多路数据源选择： 在某些情况下，可能需要从多个数据源中选择一个数据流传输到目的端。虽然更专业的选择器/多路复用器芯片更适合此任务，但在简单应用中，可以利用多个74LS373N的三态输出特性，通过控制它们的OE引脚来选择哪个数据源的数据可以输出到共享总线上。

• 信号同步： 在异步通信或数据流中，74LS373N可以用于同步数据。例如，当异步数据到达时，可以通过LE信号在特定时间点捕获并同步这些数据，然后通过OE信号在同步时钟的控制下将数据输出到同步总线上。

总而言之，74LS373N凭借其八位并行、锁存和三态输出的特性，成为了数字电路设计中不可或缺的通用器件。其应用领域涵盖了从简单的LED驱动到复杂的微处理器系统接口的各个方面，为工程师提供了灵活的数据管理和控制方案。

6. 74LS373N与类似器件的比较：知己知彼，百战不殆

在数字逻辑芯片家族中，74LS373N并非唯一的选择。了解其与类似器件的异同，有助于在具体应用中做出最佳选择。

6.1. 74LS373N vs. 74LS374 (D型触发器)

• 触发方式： 这是两者最核心的区别。

• 74LS373N (D型锁存器): 电平触发。只要LE为高电平，输出Q就会实时跟踪输入D。LE变为低电平后，数据被锁存。它对LE信号的高电平期间的D输入敏感。

• 74LS374 (D型触发器): 边沿触发（通常是上升沿触发）。D输入只有在时钟信号（CLK）的特定边沿（例如上升沿）到来时才被采样并存储。在CLK的电平稳定期间，D输入的变化不会影响Q输出。

• 应用场景：

• 74LS373N (锁存器): 更适用于需要透明数据传输和电平控制锁存的场合，如地址锁存、I/O口扩展等。当输入数据在一定时间内是稳定的，并且只需要在特定电平下进行捕获时，锁存器更为合适。

• 74LS374 (触发器): 更适用于需要同步操作的场合，如计数器、移位寄存器、同步状态机等。在需要精确时序控制，并且数据在时钟边沿到来瞬间被采样的系统中，触发器是更好的选择。

6.2. 74LS373N vs. 74LS244/74LS245 (三态缓冲器/收发器)

• 功能：

• 74LS373N： 核心功能是锁存数据，并具备三态输出。它既能存储数据，又能控制数据流。

• 74LS244 (八路三态缓冲器)： 主要是缓冲和隔离信号，不具备锁存功能。它将输入信号放大或驱动，并提供三态输出，主要用于单向数据传输。

• 74LS245 (八路三态总线收发器)： 专为双向数据传输设计，具有方向控制引脚，可以在A到B和B到A之间切换数据流，并具备三态输出。

• 应用场景：

• 74LS373N： 用于需要数据保持和总线共享的场景。

• 74LS244： 用于总线驱动、信号缓冲、扇出增加等，当只需要单向传输且不需要数据保持时。

• 74LS245： 用于双向数据总线，如微处理器的数据总线，其中数据需要在CPU和外设之间双向传输。

6.3. CMOS等效器件：74HC373/74HCT373

随着技术的发展，CMOS（互补金属氧化物半导体）系列芯片因其更低的功耗和更宽的电压范围而逐渐取代了部分TTL芯片。

• 74HC373： 是74LS373N的CMOS版本。它具有更低的静态功耗和更宽的工作电压范围（通常为2V至6V）。然而，其输出驱动能力可能略低于LS系列，并且输入阈值不同（CMOS输入阈值通常为电源电压的一半）。

• 74HCT373： 是TTL兼容的CMOS版本。它具有CMOS的低功耗特性，但输入阈值被设计成与TTL兼容，这意味着它可以直接与TTL器件接口而无需电平转换。这在混合TTL/CMOS系统中非常有用。

在选择时，需要根据具体的应用需求来权衡功耗、速度、驱动能力、电压兼容性以及成本等因素。在现代设计中，CMOS器件（如74HC系列或74HCT系列）因其优异的功耗表现而更受欢迎，但在需要高驱动能力或与现有TTL系统兼容时，74LS373N仍然有其独特的地位。

7. 74LS373N的进阶应用与设计考量：从基础到实践

掌握了74LS373N的基本功能和应用后，进一步探讨其在实际设计中的高级应用和需要注意的考量。

7.1. 多级锁存与级联：构建复杂数据路径

尽管74LS373N是8位锁存器，但通过级联多个芯片，可以轻松实现16位、24位甚至更宽的数据锁存。

• 数据位扩展： 例如，要锁存一个16位的数据总线，可以使用两个74LS373N。将高8位数据线连接到一个74LS373N的D输入，低8位数据线连接到另一个74LS373N的D输入。两个芯片的LE和OE引脚可以连接到相同的控制信号，从而实现同步的16位数据锁存和输出控制。这种方法可以有效地扩展数据宽度，而无需使用更复杂的专用芯片。

• 流水线（Pipelining）应用： 在一些高性能处理器或数据处理系统中，为了提高吞吐量，会采用流水线技术。74LS373N可以在流水线的各个阶段作为寄存器（尽管是电平触发的锁存器）来存储中间数据。通过控制不同阶段锁存器的LE信号，可以实现数据的级联传输和同步，确保数据的有序流动。

7.2. 电源与地线布局：稳定性的基石

在高速数字电路设计中，电源和地线的布局至关重要。

• 去耦电容： 在74LS373N的VCC和GND引脚之间，应尽可能靠近芯片放置一个0.1uF的陶瓷去耦电容。这个电容的作用是为芯片提供瞬时电流，并滤除高频噪声，防止电源线上的电压跌落和毛刺影响芯片的正常工作。在复杂的电路板上，每个数字芯片都应该有独立的去耦电容。

• 地线规划： 良好的地线连接能够提供稳定的参考电平并减少噪声。应确保所有芯片的地线都连接到低阻抗的公共地。在多层PCB设计中，通常会使用一个或多个地平面来提供优良的接地。

• 电源完整性： 确保电源线能够提供足够的电流，并且在芯片负载变化时电压波动尽可能小。可以使用更宽的电源走线或专用的电源层来降低电源阻抗。

7.3. 未使用引脚的处理：避免悬空

对于任何数字逻辑芯片，未使用的输入引脚的处理是一个重要的设计考量。绝对不能让输入引脚悬空，因为悬空的TTL输入引脚可能被认为是高电平或低电平，从而导致芯片行为不确定或功耗增加。

• 未使用的D输入： 如果D0-D7中有些位没有使用，建议将其连接到地（GND）。

• 未使用的Q输出： 未使用的Q输出可以直接悬空，因为它们是输出引脚，不会影响芯片的输入逻辑。

• 未使用的控制引脚： 对于未使用的LE或OE引脚，应根据设计需求将其连接到适当的逻辑电平（GND或VCC）。例如，如果总是希望输出处于有效状态，可以将OE连接到GND。如果总是希望数据透明传输，可以将LE连接到VCC。

7.4. 抗干扰设计：保障电路可靠性

在复杂的电子环境中，抗干扰设计是必不可少的。

• 输入保护： 对于一些容易受到静电放电（ESD）或瞬态电压冲击的场合，可以在74LS373N的输入引脚串联小电阻（例如100欧姆）或并联保护二极管，以限制输入电流或钳位电压。

• 输出负载匹配： 在驱动长传输线或高频信号时，考虑阻抗匹配，以减少信号反射和振铃。

• 时钟/控制信号质量： 确保LE和OE等控制信号具有良好的上升/下降沿，没有毛刺或振荡。可以使用施密特触发器输入缓冲器来净化这些信号。

7.5. 热管理：延长芯片寿命

虽然74LS373N的功耗相对较低，但在高频工作或环境温度较高时，仍需考虑热管理。

• 散热： 确保芯片周围有足够的空气流通，尤其是在密闭空间或高功率密度的设计中。

• PCB布局： 避免将高功耗器件紧密排列，以防止局部热量积聚。

7.6. 调试技巧：快速定位问题

在遇到74LS373N相关问题时，可以采用以下调试技巧：

• 示波器： 使用示波器观察D、LE、OE和Q引脚的波形，检查信号的时序是否正确，是否存在毛刺或抖动。

• 逻辑分析仪： 对于多位数据总线，逻辑分析仪能够同时捕获多个信号的波形，并以列表形式显示数据，这对于调试并行数据传输非常有效。

• 万用表： 检查VCC和GND引脚的电压，确保供电正常。

8. 74LS373N的未来展望：经典永流传

尽管数字逻辑芯片技术日新月异，涌现出大量高性能、高集成度的可编程逻辑器件（如FPGA、CPLD）和微控制器，但74LS373N这类经典的通用逻辑芯片依然有着其不可替代的地位。

• 教育与入门： 在数字电路教学和初学者实验中，74LS373N因其功能单一、易于理解和操作的特性，仍然是学习锁存器、三态逻辑和总线接口的优秀器件。

• 传统系统维护： 在许多现有的工业控制、通信设备和老旧计算机系统中，74LS373N仍然是关键的组成部分。在这些系统的维护和升级中，74LS373N的备件和替代品仍然有需求。

• 成本敏感和低复杂性应用： 对于一些功能简单、对成本敏感且不需要高集成度的应用场景，直接使用74LS373N可能比使用可编程逻辑器件更加经济和方便。例如，在一些简单的控制板、LED驱动电路或信号隔离电路中，它仍然是优选。

• 原型验证与辅助电路： 在复杂系统开发初期，74LS373N可以作为辅助逻辑器件，快速搭建和验证某些数据通路或控制逻辑，而无需等待FPGA或MCU程序的开发。

当然，随着集成度的提高，许多微控制器内部已经集成了大量的通用I/O和外设，可以直接实现锁存、总线驱动等功能，从而减少了对外部逻辑芯片的需求。然而，这并不意味着74LS373N将退出历史舞台。它将继续作为数字逻辑基础元件的代表，在特定的细分市场和教育领域发挥其独特的作用。

9. 总结：74LS373N，数字逻辑的忠实伙伴

74LS373N作为一款经典的八路三态D型锁存器，以其独特的电平触发锁存功能和高阻态输出能力，在数字电路设计中占据着重要地位。通过对引脚图、功能表、内部逻辑、时序参数以及典型应用场景的深入解析，我们全面了解了这款芯片的工作原理和强大功能。

从简单的I/O口扩展到复杂的总线系统构建，74LS373N都能够提供可靠的数据存储和传输解决方案。理解并掌握其特性，是每一位数字电路设计者必备的基础知识。尽管技术不断进步，但74LS373N凭借其稳定、高效和灵活的特性，将继续在各种电子产品和教育领域中发挥其不可替代的作用，成为数字逻辑世界中一个永恒的经典。
