74LS32 或门集成电路:引脚、功能与应用详解
74LS32 是一款常用的四路二输入正或门集成电路,属于TTL(晶体管-晶体管逻辑)家族的LS(低功耗肖特基)系列。它在数字电路设计中扮演着基础且重要的角色,广泛应用于各种逻辑控制、数据处理和信号选择系统中。理解其引脚配置、逻辑功能以及电气特性对于正确使用和设计数字电路至关重要。
1. 74LS32 芯片概述
74LS32 是一款高度集成的逻辑芯片,内部包含四个独立的二输入或门。每个或门都可以独立地执行逻辑或运算,即当任一输入为高电平(逻辑1)时,输出即为高电平;只有当所有输入都为低电平(逻辑0)时,输出才为低电平。这种特性使其非常适合用于实现逻辑选择、条件触发和数据合并等功能。

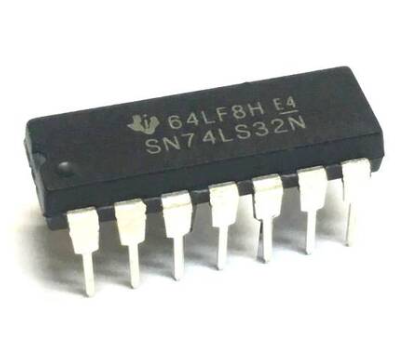

该芯片通常采用14引脚双列直插(DIP)封装,这种封装形式便于在面包板或PCB板上进行原型设计和批量生产。LS系列芯片以其较低的功耗和相对较快的开关速度而闻名,使其成为许多数字系统中的理想选择。
2. 74LS32 引脚图与引脚功能
理解74LS32的引脚功能是正确连接和使用它的前提。以下是其标准的14引脚排列及其各自的功能:
引脚编号 | 名称 | 类型 | 功能描述 |
1 | 1A | 输入 | 第一个或门的第一个输入端。 |
2 | 1B | 输入 | 第一个或门的第二个输入端。 |
3 | 1Y | 输出 | 第一个或门的输出端。 |
4 | 2A | 输入 | 第二个或门的第一个输入端。 |
5 | 2B | 输入 | 第二个或门的第二个输入端。 |
6 | 2Y | 输出 | 第二个或门的输出端。 |
7 | GND | 电源 | 接地端,通常连接到电路的负电源端(0V)。 |
8 | 3Y | 输出 | 第三个或门的输出端。 |
9 | 3A | 输入 | 第三个或门的第一个输入端。 |
10 | 3B | 输入 | 第三个或门的第二个输入端。 |
11 | 4Y | 输出 | 第四个或门的输出端。 |
12 | 4A | 输入 | 第四个或门的第一个输入端。 |
13 | 4B | 输入 | 第四个或门的第二个输入端。 |
14 | VCC | 电源 | 正电源端,通常连接到 +5V。 |
重要说明:
电源引脚 (VCC 和 GND): 引脚14 (VCC) 必须连接到正电源(通常为 +5V),引脚7 (GND) 必须连接到地。这是芯片正常工作的基本条件。错误的电源连接可能导致芯片损坏或无法正常工作。
输入引脚 (Ax, Bx): 这些是或门的输入端。在TTL逻辑中,未连接的输入(浮空)通常会被解释为高电平。为确保电路行为的可预测性,建议将所有未使用的输入端连接到高电平(VCC)或低电平(GND),或者连接到其他电路的有效输出。
输出引脚 (Yx): 这些是或门的输出端。它们会根据输入端的逻辑状态产生相应的输出电平。74LS32 的输出是推挽式的,能够驱动一定的负载。
3. 74LS32 逻辑功能:或门原理
74LS32 芯片内部的每个或门都遵循布尔代数中的“或”运算规则。对于一个二输入或门,假设输入为 A 和 B,输出为 Y,其逻辑表达式为:
Y=A+B
或门的真值表如下:
输入 A | 输入 B | 输出 Y |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
从真值表中可以看出,只要输入 A 或输入 B 中至少有一个为逻辑高电平(1),则输出 Y 就为逻辑高电平(1)。只有当输入 A 和输入 B 都为逻辑低电平(0)时,输出 Y 才为逻辑低电平(0)。这种特性使得或门在实现以下逻辑功能时非常有用:
信号合并: 当多个信号中的任何一个被激活时,需要触发一个共同的事件。例如,当防火警报、烟雾探测器或门磁传感器中的任何一个被触发时,都启动警报。
条件选择: 基于多个条件中的任一个满足时执行某个动作。例如,当按键 A 或按键 B 被按下时,点亮指示灯。
数据通路选择: 在某些情况下,需要将多个数据源中的一个传递到目的地,或门可以用于实现简单的逻辑选择。
4. 74LS32 电气特性
为了正确地将74LS32集成到电路中,了解其电气特性至关重要。这些特性包括电源电压、输入/输出电压电平、电流消耗以及传播延迟等。
电源电压 (VCC): 74LS32 的推荐工作电源电压通常为 +5V。工作范围一般在 4.75V 到 5.25V 之间。超过此范围可能导致芯片性能下降或永久性损坏。
输入电压电平:
高电平输入电压 (VIH): 确保输入被识别为逻辑1的最小电压。对于LS系列,通常是 2.0V。
低电平输入电压 (VIL): 确保输入被识别为逻辑0的最大电压。对于LS系列,通常是 0.8V。
这意味着输入电压在 0V 到 0.8V 之间被认为是逻辑0,在 2.0V 到 VCC 之间被认为是逻辑1。0.8V 到 2.0V 之间是“不确定区域”,应避免输入落在该区域。
输出电压电平:
高电平输出电压 (VOH): 芯片输出为逻辑1时的最小电压。对于LS系列,通常是 2.7V。
低电平输出电压 (VOL): 芯片输出为逻辑0时的最大电压。对于LS系列,通常是 0.5V。
这些值确保了74LS32的输出能够可靠地驱动其他TTL或兼容逻辑门的输入。
输入/输出电流:
高电平输入电流 (IIH): 输入为高电平时流入或流出输入端的电流。
低电平输入电流 (IIL): 输入为低电平时流入输入端的电流。
高电平输出电流 (IOH): 输出为高电平时芯片可以提供给负载的电流。
低电平输出电流 (IOL): 输出为低电平时芯片可以吸收的电流。
这些电流值决定了芯片的驱动能力和扇出能力(可以驱动多少个相同类型的逻辑门)。74LS32 的输出通常可以驱动多个TTL输入。
传播延迟: 指从输入信号变化到输出信号响应变化所需的时间。对于74LS32,传播延迟通常在几十纳秒(ns)的量级。这对于高速数字系统设计非常重要。
功耗: LS系列芯片以低功耗著称,但总体功耗会随着工作频率的增加而略有上升。
查阅具体型号的数据手册 (Datasheet) 是获取最准确和最详细电气特性的最佳方式。数据手册包含了所有必要的参数、限制和推荐工作条件。
5. 74LS32 典型应用电路
74LS32 作为基础的逻辑门,其应用场景非常广泛,以下是一些典型的应用示例:
5.1 简单的逻辑门组合
74LS32 可以与其他逻辑门(如与门、非门、异或门等)组合使用,实现更复杂的布尔逻辑功能。例如,通过将或门的输出连接到非门的输入,可以实现或非门的功能。
5.2 信号选择器/多路复用器基础
虽然74LS32本身不是一个完整的多路复用器,但或门是构建多路复用器的基本组成部分。例如,在简单的两路选择器中,可以通过或门将两个输入信号之一选择性地传递到输出,通常需要配合控制信号和与门来实现。当选择控制信号为高电平时,允许某个输入通过;当选择控制信号为低电平时,阻止该输入通过。
5.3 安全系统中的条件触发
在安全或报警系统中,当多个传感器中的任意一个被触发时,需要启动警报。例如,一个入侵检测系统可能有多个区域传感器(如门磁、窗磁、红外传感器)。当这些传感器中的任何一个变为活动状态(输出高电平)时,通过74LS32的或门将这些信号合并,如果任一输入为高,则或门输出高电平,从而触发报警器。
5.4 微控制器接口
在微控制器(MCU)系统中,有时需要将多个状态信号或中断请求信号合并成一个,以便连接到MCU的一个输入引脚。例如,MCU可能有多个外部设备需要请求服务,这些请求可以经过74LS32的或门汇总成一个中断请求信号,当任一设备需要服务时,MCU都能接收到中断信号。
5.5 数据校验与错误检测(配合其他逻辑)
虽然或门本身不直接用于复杂的错误检测,但在一些简单的奇偶校验或数据比较电路中,或门可以用于合并某些条件或标志位。例如,如果多个错误指示标志中的任一个被激活,需要触发一个总的错误警报。
5.6 逻辑电平转换(特定情况下)
在某些情况下,当不同电压域的逻辑门需要通信时,如果电压差异不是很大且满足TTL的输入电平要求,74LS32也可以作为简单的逻辑电平转换的一部分,但这并非其主要功能,且通常需要更专业的电平转换芯片。
6. 使用 74LS32 的注意事项
在实际电路设计和调试过程中,需要注意以下几点以确保74LS32的稳定可靠工作:
电源去耦: 在VCC和GND引脚之间靠近芯片放置一个0.1μF的陶瓷电容。这个去耦电容可以有效滤除电源线上的高频噪声,防止噪声干扰芯片的正常工作,提高电路的稳定性。
输入端处理: 如前所述,未使用的输入端应妥善处理。通常将它们连接到VCC(通过一个上拉电阻)或GND,以避免浮空输入可能导致的不可预测行为和噪声拾取。
输出负载: 确保输出电流不超过芯片的最大输出电流规格。过载可能导致输出电平异常或芯片损坏。查阅数据手册中的扇出能力参数,以确定一个输出可以驱动多少个相同类型的逻辑门。
ESD保护: 74LS32 芯片对静电放电(ESD)敏感。在操作芯片时,应采取适当的防静电措施,如佩戴防静电腕带、使用防静电工作台等,以防止静电击穿。
工作温度: 确保芯片在指定的工作温度范围内运行。高温可能导致芯片性能下降,甚至永久性损坏。
替换兼容性: 如果需要使用其他系列的或门(如 74HC32、74HCT32 等),需要注意它们之间的电气特性差异,尤其是电源电压、输入/输出电平兼容性,以及功耗和速度特性。74HC系列通常功耗更低,但速度可能略有不同;74HCT系列则与TTL输入兼容。
故障排查: 如果电路不工作,首先检查电源连接是否正确且稳定,然后检查所有输入信号是否处于正确的逻辑电平,最后检查输出信号是否符合预期。示波器是调试数字逻辑电路的有力工具。
7. 74LS32 与现代数字电路
尽管74LS32是一款经典的数字集成电路,在许多教学和基础设计中依然广泛使用,但随着半导体技术的发展,新的逻辑系列和更复杂的集成芯片不断涌现。例如:
CMOS系列(如74HC32/74HCT32): 相较于TTL,CMOS系列具有更低的功耗、更宽的电源电压范围和更高的抗噪声能力。74HC32 是 74LS32 的 CMOS 等效产品,功能相同,但电气特性不同。74HCT32 则在CMOS工艺下实现了与TTL兼容的输入电平,方便与传统TTL器件混合使用。
可编程逻辑器件(PLD/FPGA): 对于更复杂或需要灵活配置的逻辑功能,设计者倾向于使用可编程逻辑器件,如CPLD(复杂可编程逻辑器件)或FPGA(现场可编程门阵列)。这些器件可以通过编程来实现任意复杂的逻辑功能,包括大量的或门、与门等,并且可以随时修改逻辑功能,极大地缩短了开发周期并提高了设计的灵活性。
微控制器和ASIC: 现代系统通常将大量逻辑功能集成到微控制器(MCU)中,通过软件编程实现。对于非常高性能或大批量的应用,可能会定制专用集成电路(ASIC),将所有所需逻辑功能固化在单个芯片中。
尽管如此,理解像74LS32这样的基础逻辑门仍然是学习数字电子技术和设计复杂数字系统的基石。它们提供了一个直观的方式来理解布尔代数和数字逻辑的基本原理。
