在电子设备不断追求高性能与低功耗的今天，电源管理芯片的重要性不言而喻。芯伯乐主推的XBLW-XBL4001芯片，凭借其出色的设计与稳定的性能，为电源管理领域带来了一款实用的新选择。

　　一、芯片概述

　　XBLW-XBL4001是一款降压型（Buck）直流转换器，具备4.5V~40V的宽输入电压范围，可调输出电压范围在1.235V~37V之间。其固定开关频率为150kHz，最大输出电流可达5A（ESOP-8封装）。芯片采用电压模式非同步PWM控制，具备ON/OFF关断控制功能，可通过逻辑电平控制芯片开启和关闭。

　　二、性能特点

　　l  宽输入电压

　　XBLW-XBL4001 4.5V~40V的宽输入电压范围能够适应多种电源输入场景。应对复杂的电路环境，为各类传感器、控制器等提供稳定的电源支持。

　　l  可调输出电压

　　XBLW-XBL4001的可调输出电压范围为1.235V~37V，能够满足不同负载的需求。通过公式Uout=1.235*(1+R2/R1)调整外围电阻，可以实现不同输出电压的调节。

　　l  内置MOSFET

　　XBLW-XBL4001内置了MOSFET，简化了电路设计并减少了外围元件的使用，使用时仅需少量的外围器件即可正常工作。这不仅提高了系统的集成度和可靠性，还为工程师节省了宝贵的设计时间和成本。

　　l  低功耗待机模式

　　XBLW-XBL4001具备低功耗待机模式，有效提升系统能效。在待机状态下，芯片的功耗降低静态电流仅有3.5mA，这对于需要长时间运行的设备尤为重要，能够有效延长设备的使用寿命。

　　三、保护功能与控制特点

　　l  过温保护

　　XBLW-XBL4001 配备了过温保护功能，能够实时监测芯片温度。当温度过高时，芯片会自动关闭输出，避免因过热导致的芯片损坏，确保设备在极端条件下的安全运行。

　　l  过流保护

　　XBLW-XBL4001具备过流保护功能，能够精确限制输出电流。可以防止因后级器件过载或短路引发的故障，为芯片和整个系统提供了稳定的安全保护。

　　l  关断控制功能

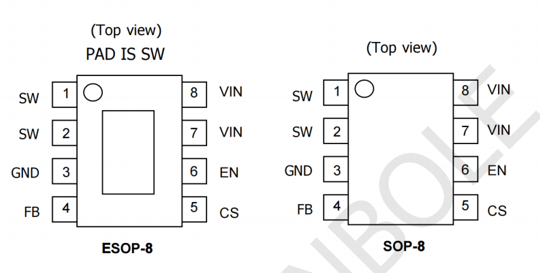

　　XBLW-XBL4001拥有关断控制功能，可以通过逻辑电平控制芯片输出开启和关闭。使用时仅需将芯片EN引脚接上高电平或浮空即可将其打开输出（高开低关）。

　　四、典型应用电路

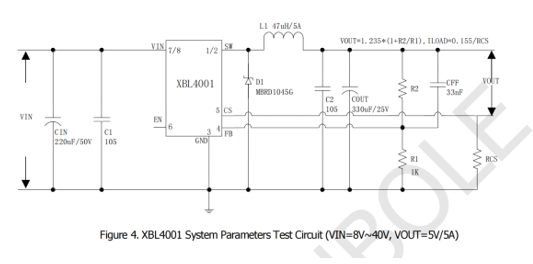

　　（一）5V/5A输出电路

　　XBLW-XBL4001在输出5V/5A时，外围电路设计较为简单。根据公式Uout=1.235*(1+R2/R1)，当R1=1KΩ时，R2=3KΩ即可得到5V的输出电压。

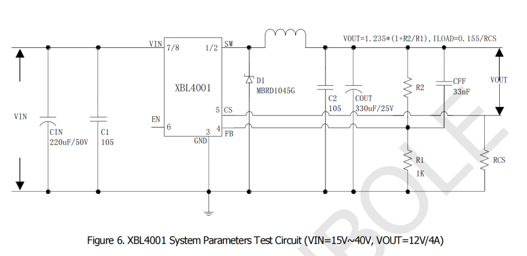

　　（二）12V/4A输出电路

　　XBLW-XBL4001在输出12V/4A时，根据公式Uout=1.235*(1+R2/R1)，当R1=1KΩ时，R2=8.7KΩ即可得到12V的输出电压。

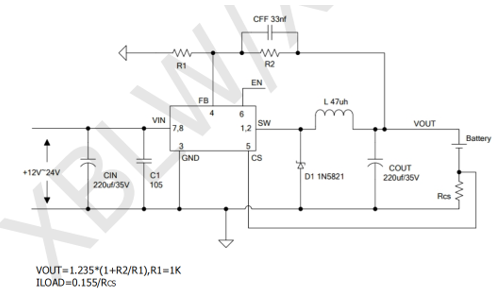

　　（三） 待机模式控制电路

　　XBLW-XBL4001的待机模式控制电路能够通过逻辑电平控制芯片输出，XBLW-XBL4001 EN脚控制逻辑为高电平或者悬空为开启输出，低电平关闭输出，即高开低关。使用时只需对XBL4001第六脚EN脚接入对应逻辑电平即可实现对输出的使能，这种控制方式简单有效，为系统的功耗及后续电路的运行提供了简单的控制方法。
