74LS20双四输入与非门：逻辑图、真值表及其深入解析

74LS20是一款广泛应用的TTL（晶体管-晶体管逻辑）集成电路，它包含两个独立的四输入与非门。在数字电子技术中，与非门是一种基本的逻辑门，具有“与”和“非”的双重功能。理解74LS20的工作原理对于数字电路的设计、分析与故障排除至关重要。本文将从逻辑图、真值表、内部结构、电气特性、应用场景等多个维度，对74LS20进行全面而深入的探讨，旨在为读者提供一个详尽的参考。

74LS20概述

74LS20是74系列逻辑IC中的一员，其“LS”后缀表示它采用了低功耗肖特基（Low-power Schottky）工艺。与早期的TTL器件相比，LS系列器件在保持较高开关速度的同时，显著降低了功耗，这使得它们在各种数字系统中得到了广泛应用。74LS20内部集成了两个独立的四输入与非门。每个与非门都有四个输入端和一个输出端。其基本功能是：当所有输入端都为高电平（逻辑1）时，输出端为低电平（逻辑0）；只要有一个输入端为低电平（逻辑0），输出端就为高电平（逻辑1）。这种特性使得与非门成为实现其他所有基本逻辑门（如与门、或门、非门）的基础。

逻辑图详解

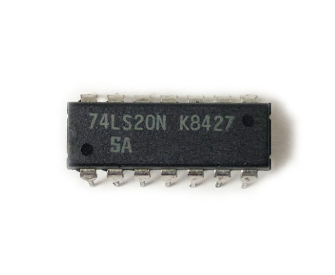

理解74LS20的逻辑图是掌握其功能的关键。74LS20通常采用14引脚双列直插式封装（DIP-14）。以下是其标准引脚排列和内部逻辑结构示意。

引脚排列

• 引脚1, 2, 4, 5：第一个四输入与非门的输入端（A, B, C, D）

• 引脚3：第一个四输入与非门的输出端（Y1）

• 引脚9, 10, 12, 13：第二个四输入与非门的输入端（E, F, G, H）

• 引脚8：第二个四输入与非门的输出端（Y2）

• 引脚7：接地（GND）

• 引脚14：电源（VCC）

内部逻辑结构

从逻辑图上看，每个四输入与非门都可以被视为一个四输入与门后接一个非门。虽然实际的晶体管电路实现更为复杂，但这种逻辑抽象对于理解其功能是直观且有效的。

逻辑符号：

一个标准的四输入与非门逻辑符号是一个与门符号的输出端连接一个圆圈（表示非）。对于74LS20，它内部包含两个这样的独立符号。

       A ----|
       B ----|
       C ----|---- & ----o---- Y
       D ----|

上面的示意图代表了一个四输入与非门。在74LS20中，有两个这样的结构，它们各自独立工作，互不干扰。输入信号通过内部电路进行“与”操作，然后结果再通过一个反相器（非门）进行反转，最终得到输出。这种结构赋予了与非门独特的逻辑功能，使其成为数字电路中不可或缺的组成部分。

真值表深度剖析

真值表是描述逻辑门功能最直接、最准确的方式。它列出了逻辑门所有可能的输入组合以及对应的输出结果。对于一个四输入与非门，由于有四个输入端，每个输入端可以是逻辑0或逻辑1，因此共有24=16种可能的输入组合。

四输入与非门真值表

真值表分析

通过观察真值表，我们可以清晰地看到与非门的特性：

• 唯一输出为0的情况： 只有当所有四个输入（A, B, C, D）都为逻辑1（高电平）时，输出Y才为逻辑0（低电平）。这是与非门的核心特征，直接反映了其“与”后“非”的功能。如果仅仅是“与”门，那么所有输入为1时输出为1；但由于增加了“非”操作，这个1被反转成了0。

• 其他所有情况输出为1： 只要四个输入中有一个或多个为逻辑0（低电平），那么无论其他输入是什么状态，输出Y都为逻辑1（高电平）。这是因为“与”操作的特性是只要有一个输入为0，结果就为0。而这个0再经过“非”操作，就变成了1。例如，如果输入A为0，那么无论B、C、D是什么，A与B与C与D的结果一定是0。再经过非门，输出就变成了1。

这种特性使得与非门在数字电路设计中具有极大的灵活性和重要性。它不仅可以作为独立的逻辑功能块，更可以通过适当的连接，实现其他所有基本的逻辑门功能，如与门、或门、非门等。

74LS20的内部结构与工作原理

虽然真值表和逻辑图描述了74LS20的外部行为，但其内部的晶体管电路才是实现这些功能的基石。74LS20采用TTL（晶体管-晶体管逻辑）技术，具体来说是低功耗肖特基TTL。

TTL的基本结构：

TTL电路的核心是多发射极晶体管。对于一个四输入与非门，通常会有一个多发射极输入晶体管，其四个发射极分别对应四个输入端。集电极通过一个电阻连接到电源VCC，基极连接到内部的驱动电路。

工作原理简述：

1. 所有输入高电平（逻辑1）： 当所有输入端都为高电平时，多发射极晶体管的各个发射结都处于反偏状态，此时基极电流无法流入发射极，而是通过基极电阻流入内部。这个基极电流会驱动后级的晶体管导通，从而使得输出端的晶体管饱和导通，将输出电压拉低到接近地电位，即逻辑0。

2. 至少一个输入低电平（逻辑0）： 当至少一个输入端为低电平时，对应的发射结会正向偏置。此时，基极电流会通过这个低电平的发射结流入输入端。这会导致多发射极晶体管的基极电压降低，从而使得驱动后级晶体管的电流不足以使其饱和导通。最终，输出端的晶体管处于截止状态，输出电压被拉高到接近VCC，即逻辑1。

肖特基二极管的作用：

LS系列器件引入了肖特基二极管，其主要作用是防止晶体管进入深度饱和状态。在传统的TTL电路中，晶体管在饱和状态下存储了大量的少数载流子，这会导致关断时间变长，从而限制了电路的开关速度。肖特基二极管具有较小的正向压降和快速的恢复时间，它与晶体管的基极-集电极结并联，当晶体管即将进入饱和时，肖特基二极管会导通，将多余的基极电流分流，从而阻止晶体管深度饱和。这大大提高了器件的开关速度，同时降低了功耗。

电流和电压特性：

• 输入电流： 当输入为低电平时，会有一定的电流（称为灌电流）从输入端流入器件。当输入为高电平时，输入端会流出非常小的电流（称为拉电流）。

• 输出电流： 当输出为低电平时，器件可以吸收（灌入）一定的电流。当输出为高电平时，器件可以提供（拉出）一定的电流。

• 电压电平： TTL器件通常工作在5V电源电压下。逻辑0的电压范围通常在0V到0.8V之间，逻辑1的电压范围通常在2V到5V之间。

74LS20的关键电气参数

了解74LS20的电气参数对于正确使用和设计电路至关重要。这些参数通常可以在器件的数据手册中找到。

• 电源电压（VCC）： 典型值为5V，允许范围通常在4.75V到5.25V之间。

• 高电平输入电压（VIH）： 保证逻辑1的最小输入电压，通常为2V。

• 低电平输入电压（VIL）： 保证逻辑0的最大输入电压，通常为0.8V。

• 高电平输出电压（VOH）： 保证逻辑1的最小输出电压，通常为2.7V或更高。

• 低电平输出电压（VOL）： 保证逻辑0的最大输出电压，通常为0.5V或更低。

• 高电平输入电流（IIH）： 输入为高电平时流向输入端的电流，通常为微安级。

• 低电平输入电流（IIL）： 输入为低电平时从输入端流出的电流，通常为毫安级。

• 高电平输出电流（IOH）： 输出为高电平时器件可以提供的最大电流，通常为毫安级。

• 低电平输出电流（IOL）： 输出为低电平时器件可以吸收的最大电流，通常为毫安级。

• 传播延迟时间（tPLH, tPHL）： 信号从输入端传播到输出端所需的时间。tPLH表示输出从低到高（Low to High）的延迟，tPHL表示输出从高到低（High to Low）的延迟。这些参数反映了器件的开关速度。对于74LS20，通常在几十纳秒级别。

• 功耗（ICC）： 器件在静态和动态工作时的电流消耗。LS系列器件的功耗相对较低。

这些参数决定了74LS20在实际电路中的表现，包括其驱动能力、抗干扰能力以及工作速度。设计者需要根据这些参数来确保电路的稳定性和可靠性。

74LS20的应用场景

作为一种通用的逻辑门，74LS20在各种数字电路中都有广泛的应用。

1. 基本逻辑功能的实现：

• 非门： 将与非门的所有输入短接，即可实现一个非门（反相器）。例如，将74LS20的一个四输入与非门的所有四个输入端连接在一起，然后输入信号连接到这个共同的输入端，输出即为输入信号的非。

• 与门： 在与非门的输出端再串联一个非门，即可实现一个与门。这可以通过将74LS20的一个四输入与非门的输出连接到另一个与非门的所有输入端（作为非门）来实现。

• 或门： 根据德摩根定律，(AcdotBcdotCcdotD)′=A′+B′+C′+D′。这意味着将四个输入信号分别经过非门，然后将它们作为输入连接到一个或门，其功能等价于一个与非门。或者说，利用与非门实现或门，需要将所有输入先反相，然后送入另一个与非门。更直接的方法是，将多个与非门通过特定方式组合，例如，将两个输入通过非门再输入一个与非门，其输出再经过一个非门。

• 或非门： 在与非门的输出端串联一个非门，或者使用德摩根定律进行转换。

• 构建更复杂的与非逻辑： 如果需要一个八输入与非门，可以使用两个74LS20的输出进行级联，或者将两个四输入与非门的输出再通过一个二输入与非门进行连接，以实现更复杂的逻辑功能。

• 实现其他逻辑门：

2. 数据选择器/多路复用器： 通过组合多个与非门和其他逻辑门，可以构建数据选择器，根据选择信号的不同，将多个输入中的一个传递到输出。

3. 译码器/编码器： 在数字系统中，译码器用于将二进制编码转换为独热码或其他形式的输出，编码器则执行相反的操作。74LS20可以作为这些组合逻辑电路的基本构建块。

4. 数据处理和控制电路： 在各种控制系统中，74LS20可以用于实现复杂的逻辑判断和控制信号的生成。例如，在自动化设备中，可能需要多个条件同时满足时才能触发某个动作，此时即可使用与非门。

5. 内存和寄存器电路： 虽然74LS20本身是组合逻辑器件，但它可以与触发器等时序逻辑器件配合使用，构建内存单元和寄存器等存储电路的控制逻辑部分。例如，在某些简单的锁存器或计数器中，与非门可能作为数据输入或控制逻辑的一部分。

6. 脉冲整形和电平转换： 在某些情况下，74LS20可以用于对数字信号进行整形，使其满足后续电路的输入要求，或者进行逻辑电平的转换。

7. 教育和实验平台： 由于其基本性和广泛性，74LS20常常被用于数字电子教学和实验中，帮助学生理解逻辑门的工作原理和组合逻辑电路的设计。

74LS20与其他逻辑系列的比较

74LS20属于LS系列，但在数字电路发展历程中，还有其他多种逻辑系列，如标准TTL、HTTL、STTL、ASTTL、CMOS（互补金属氧化物半导体）系列等。

• 标准TTL（如7400系列）： 功耗较高，速度相对较慢。LS系列是对其的改进。

• CMOS系列（如74HCxx, 74HCTxx）： 功耗极低，尤其是在静态时。输入阻抗极高，对噪声的抗干扰能力强。但速度通常比TTL慢（高速CMOS除外），且对静电敏感。74LS20是TTL兼容的，而CMOS系列有宽电源电压范围。

• 高速TTL（HTTL, STTL, ASTTL）： 这些系列在速度上比LS系列更快，但通常功耗也更高。

选择哪种逻辑系列取决于具体的应用需求。对于需要较高速度和中等功耗的应用，LS系列仍然是一个经济且可靠的选择。然而，在电池供电或对功耗要求极高的应用中，CMOS器件通常是首选。在现代数字设计中，很多功能已经被集成到复杂的ASIC或FPGA中，但理解基本逻辑门如74LS20的原理仍然是学习和掌握数字电子技术的基石。

故障排除与注意事项

在使用74LS20或其他任何集成电路时，了解一些常见的故障排除方法和注意事项至关重要。

• 电源连接： 确保VCC和GND连接正确且稳定。电源电压波动过大可能导致器件工作不稳定或损坏。

• 输入悬空： TTL器件的输入端不建议悬空。当TTL输入悬空时，它们通常被视为逻辑高电平。但这种状态容易受到噪声干扰，可能导致电路行为不稳定。最佳实践是将未使用的输入端通过一个上拉电阻连接到VCC，或者连接到其他已使用的输入端。对于与非门，如果不需要全部四个输入，可以将未使用的输入连接到VCC，这样它们将被视为逻辑1，不会影响输出。

• 输出负载： 确保输出端连接的负载不超过器件的最大输出电流能力（IOH和IOL）。过载可能导致输出电压达不到标准电平，甚至损坏器件。

• 静电防护： 尽管TTL器件不像CMOS器件那样对静电敏感，但在处理时仍应采取适当的静电防护措施，尤其是在干燥环境中。

• 传播延迟： 在高速电路设计中，传播延迟是需要考虑的重要因素。确保信号在不同器件之间传输的时间差不会导致竞争冒险或时序错误。

• 噪声： 数字电路容易受到噪声干扰。合理的PCB布局、去耦电容的使用以及信号完整性设计是减少噪声影响的关键。在VCC和GND之间放置0.1$mu F$的去耦电容可以有效抑制电源噪声。

• 温度： 器件的电气特性会随温度变化。确保器件在额定的工作温度范围内运行，以保证其性能和寿命。

• 失效模式： 常见的故障包括输入或输出引脚短路、开路，内部电路损坏等。通过示波器观察波形、万用表测量电压等方法可以帮助诊断故障。

74LS20在现代数字设计中的地位

尽管现代数字设计中，FPGA（现场可编程门阵列）和ASIC（专用集成电路）等高度集成的解决方案越来越普及，但74LS20这样的基本逻辑门仍然具有其独特的价值和地位。

首先，对于初学者而言，74LS20是理解数字逻辑基础的绝佳工具。通过实际搭建电路、观察真值表，可以直观地感受逻辑门的工作原理，这比单纯在软件中仿真更有助于建立扎实的理论基础。

其次，在某些特定的应用场景中，独立逻辑门仍然是成本效益高且灵活的选择。例如，在一些简单的控制电路、接口匹配电路或需要少量额外逻辑功能的场合，使用分立的逻辑门可能比使用更复杂的集成电路更为经济和方便。

最后，即使在复杂的集成电路内部，其核心逻辑功能仍然是由与非门、非门等基本逻辑门通过亿万次的组合而实现的。因此，理解这些基本构建块是理解任何复杂数字系统的基础。74LS20作为四输入与非门的代表，以其经典的地位和广泛的可用性，持续在数字电子领域中发挥着重要作用。

结语

74LS20作为一款经典的双四输入与非门集成电路，其逻辑功能简洁而强大，在数字电子技术的发展和应用中占据了重要地位。通过对其逻辑图、真值表、内部结构、电气参数以及应用场景的深入探讨，我们不仅全面理解了其工作原理，更认识到其在构建各种数字系统中的灵活性和普适性。从简单的布尔逻辑实现到复杂的数字控制电路，74LS20都扮演着不可或缺的角色。掌握74LS20的知识，是数字电子学习者和工程师进入数字世界的重要一步，也是理解更高级数字电路和系统设计的基础。未来，尽管技术不断进步，但这些基本逻辑门所蕴含的原理和思想将始终是数字电子领域的核心。
