74LS221引脚图及其功能解析

74LS221是一款广泛应用于数字电路中的双路单稳态多谐振荡器，常被称为“单次触发器”或“脉冲展宽器”。它能够将短促的输入脉冲转换为指定宽度的输出脉冲，在时间延迟、脉冲整形、频率分频等领域有着重要的应用。理解其引脚图及各引脚的功能是正确使用74LS221的基础。

引脚图概览

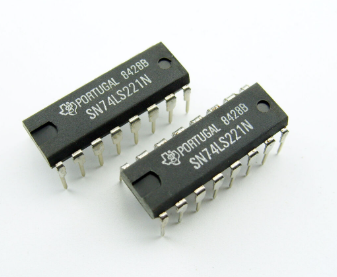

74LS221通常采用16引脚的双列直插式封装（DIP-16）。以下是其引脚的详细分布及功能：

• 引脚1 (1CLR)：通道1的清零输入端。当此引脚为低电平时，无论输入如何，通道1的输出（1Q和1Q非）都会被强制复位到初始状态（1Q为低，1Q非为高）。这通常用于在特定的时间点将单稳态电路复位，确保其准备好接受下一个触发信号。在一个设计中，如果没有外部清零需求，此引脚通常会上拉至高电平，或者直接连接到VCC。

• 引脚2 (1A)：通道1的非门输入端。这是一个下降沿触发的输入。当1A从高电平跳变到低电平，并且其他触发条件满足时（例如1B为高电平，1CLR为高电平），通道1的单稳态过程就会被触发。此输入端通常用于连接触发信号，例如按钮开关的按压，或者其他数字电路的输出，以此来启动一次单稳态操作。

• 引脚3 (1B)：通道1的施密特触发器输入端。这是一个上升沿触发的输入。与1A配合使用时，1B的高电平是触发条件之一。当1B从低电平跳变到高电平，并且1A为低电平，1CLR为高电平时，通道1的单稳态过程会被触发。由于其内部集成了施密特触发器，此输入端对噪声具有一定的抑制能力，使得在输入信号存在抖动时也能 reliably 地触发。

• 引脚4 (1Rx/Cx)：通道1的外部定时电阻/电容连接点。这个引脚是连接外部RC定时网络的核心，通过改变连接在该引脚和地之间的电阻和电容的数值，可以精确地控制通道1的输出脉冲宽度。电阻Rx通常连接在1Rx/Cx和VCC之间，而电容Cx连接在1Rx/Cx和地之间。输出脉冲的宽度与Rx和Cx的乘积成正比，这使得74LS221具有极大的灵活性，可以生成从纳秒到微秒甚至更长的脉冲。

• 引脚5 (NC)：未连接（No Connect）。此引脚在芯片内部没有连接，通常建议保持悬空，或根据制造商的建议处理。在某些情况下，为了EMC（电磁兼容性）的考虑，可能会有特定的建议，但通常来说悬空即可。

• 引脚6 (1Q)：通道1的正常输出端。当通道1被触发时，此引脚会从低电平跳变为高电平，并保持高电平一段时间，其持续时间由外部RC网络决定。在设定的脉冲宽度结束后，1Q会恢复到低电平。这个输出端通常用于驱动其他数字逻辑门，或者作为其他电路的控制信号。

• 引脚7 (1Q非)：通道1的反相输出端。此引脚的逻辑状态与1Q相反。当1Q为高电平时，1Q非为低电平；当1Q为低电平时，1Q非为高电平。在触发之前和脉冲结束后，1Q非为高电平。当通道1被触发时，1Q非会从高电平跳变为低电平，并在脉冲宽度结束后恢复到高电平。提供反相输出使得设计更加灵活，可以直接使用反相信号，而无需额外的反相器。

• 引脚8 (GND)：地。此引脚连接到电路的公共参考地。是整个芯片正常工作的必要条件，所有电源和信号的参考点。良好的接地设计对于整个电路的稳定性和抗干扰能力至关重要。

• 引脚9 (2CLR)：通道2的清零输入端。功能与引脚1 (1CLR) 完全相同，用于复位通道2的输出。此引脚的低电平会强制复位通道2，使其输出2Q为低，2Q非为高。

• 引脚10 (2A)：通道2的非门输入端。功能与引脚2 (1A) 完全相同，是通道2的下降沿触发输入。

• 引脚11 (2B)：通道2的施密特触发器输入端。功能与引脚3 (1B) 完全相同，是通道2的上升沿触发输入，具有施密特触发特性。

• 引脚12 (2Rx/Cx)：通道2的外部定时电阻/电容连接点。功能与引脚4 (1Rx/Cx) 完全相同，用于连接外部RC网络以控制通道2的输出脉冲宽度。

• 引脚13 (NC)：未连接（No Connect）。功能与引脚5 (NC) 相同，通常保持悬空。

• 引脚14 (2Q)：通道2的正常输出端。功能与引脚6 (1Q) 完全相同，是通道2的单稳态输出。

• 引脚15 (2Q非)：通道2的反相输出端。功能与引脚7 (1Q非) 完全相同，是通道2的反相单稳态输出。

• 引脚16 (VCC)：电源输入端。此引脚连接到正电源（通常为+5V）。为芯片提供工作电压，是芯片正常工作的必要条件。稳定且去耦良好的电源供应对于芯片的稳定工作至关重要。

74LS221内部结构与工作原理

74LS221内部包含了两个独立的、功能相同的单稳态多谐振荡器。每个单稳态单元都由触发电路、定时电路和输出缓冲器组成。理解其内部结构和工作原理对于掌握其应用至关重要。

内部结构

尽管数据手册中不会给出完整的晶体管级电路图，但我们可以抽象地理解其关键组成部分：

• 触发输入级：这部分电路负责检测输入信号的跳变。74LS221的每个通道都有两个触发输入：A（非门输入，下降沿触发）和B（施密特触发器输入，上升沿触发）。这种双输入设计提供了灵活的触发选项。内部逻辑门（例如与门或或门）会组合这些输入信号以及清零信号，以决定何时触发单稳态过程。施密特触发器输入（B引脚）的引入，使得芯片能够处理噪声较大的输入信号，因为施密特触发器具有滞回特性，可以有效地防止输入信号在阈值附近抖动引起的误触发。

• 定时电路（单稳态核心）：这是74LS221的核心部分，它通过一个内部比较器和一个内部参考电压源来监控外部RC网络（Rx和Cx）的充电和放电过程。当触发信号到来时，内部电路会启动Cx的充电过程。当Cx上的电压达到或超过某个内部设定的阈值电压时，定时过程结束。这个过程的持续时间直接取决于外部电阻Rx和电容Cx的数值。Rx和Cx通常通过一个公式来计算脉冲宽度，例如 Tw=K×Rx×Cx，其中K是一个常数，通常在0.22到0.3之间，具体数值请参考数据手册。

• 放电晶体管/开关：为了使定时电容Cx能够在下一次触发前快速放电，74LS221内部集成了一个放电晶体管或开关。在单稳态脉冲输出期间，该晶体管通常是断开的，允许Cx充电。当脉冲结束或通过清零引脚复位时，该晶体管会导通，迅速将Cx上的电荷通过Rx或内部通路放掉，为下一次触发做好准备。

• 输出锁存器与缓冲器：定时电路的输出会驱动一个锁存器，该锁存器在定时期间保持输出为高电平。随后，一个输出缓冲器将锁存器的输出进行驱动，提供足够的电流和电压来驱动外部负载。提供Q和Q非两个输出端，方便用户在不同的逻辑电平需求下使用。

工作原理

以一个通道为例，其工作原理可以概括如下：

1. 初始状态：在没有被触发时，内部定时电容Cx处于放电状态（电压接近0V）。输出端Q为低电平，Q非为高电平。清零引脚（CLR）通常处于高电平有效状态。

2. 触发过程：

• 方式一（A下降沿触发）：当1A引脚从高电平下降到低电平，且1B引脚处于高电平时，单稳态过程被触发。

• 方式二（B上升沿触发）：当1B引脚从低电平上升到高电平，且1A引脚处于低电平时，单稳态过程被触发。

• 方式三（脉冲宽度鉴别）：同时使用A和B输入可以实现更复杂的触发逻辑，例如当B输入信号上升沿到来时，如果A输入仍为低电平（即B输入在A输入下降沿之后很短时间内到来），则触发。

• 一旦触发条件满足，内部的放电晶体管断开，Cx开始通过Rx充电，同时输出Q立即跳变为高电平，Q非跳变为低电平。

3. 定时过程：Cx通过Rx充电。内部比较器持续监测Cx上的电压。这个充电过程是一个指数充电曲线。

4. 脉冲结束：当Cx上的电压达到内部预设的阈值电压（通常是电源电压的某个比例，例如2/3 VCC）时，内部比较器翻转。这会导致输出Q恢复到低电平，Q非恢复到高电平。同时，内部的放电晶体管导通，迅速将Cx上的电荷放掉，使其电压接近0V，为下一次触发做准备。

5. 重新触发：在单稳态脉冲输出期间，如果再次有触发信号到来，74LS221通常是“不可重新触发”的（non-retriggerable），这意味着在当前脉冲结束之前，新的触发信号会被忽略。然而，74LS221具有重新触发的变体，例如74LS123，但74LS221通常指的是不可重新触发类型。如果需要重新触发，则必须在当前脉冲结束后，或通过CLR引脚强制复位后，才能接受新的触发信号。

6. 清零功能：无论何时，只要清零引脚（CLR）变为低电平，都会强制Cx放电，并将Q强制设置为低电平，Q非设置为高电平。这提供了一种外部控制的方式来终止当前的单稳态脉冲或在不需要时强制复位芯片。这在系统初始化或紧急停止时非常有用。

74LS221的典型应用场景

74LS221以其稳定可靠的脉冲生成能力，在数字电路设计中扮演着重要的角色。它的应用场景非常广泛，涵盖了从简单的脉冲整形到复杂的时序控制。

1. 脉冲展宽与整形

这是74LS221最直接也是最常见的应用。在许多系统中，传感器或其他模块可能会产生非常窄的脉冲信号，这些脉冲可能不足以驱动后续的逻辑电路或进行可靠的检测。74LS221可以将这些窄脉冲转换为具有所需宽度的标准脉冲。

• 场景描述：假设一个光电传感器检测到一个物体的通过，产生一个宽度为100ns的电平跳变。如果后续的计数器或微控制器需要至少500ns的脉冲宽度才能可靠识别，那么就可以使用74LS221来将100ns的窄脉冲展宽到500ns。

• 实现方式：将传感器的输出连接到74LS221的触发输入（例如1A或1B），通过选择合适的Rx和Cx值来设定500ns的输出脉冲宽度。74LS221的输出Q端将提供一个宽度为500ns的稳定脉冲，供后续电路使用。这种应用对于消除抖动或“毛刺”也很有用，因为它只对第一个有效的触发沿做出响应，并且输出一个干净的、持续时间可控的脉冲。

2. 时间延迟电路

通过设定74LS221的输出脉冲宽度，可以实现对信号的精确时间延迟。虽然它生成的是一个脉冲而不是一个恒定的延迟，但在许多情况下，脉冲的结束或开始可以作为延迟的标志。

• 场景描述：在一个自动化系统中，需要在一个操作A完成后延迟500毫秒再执行操作B。

• 实现方式：将操作A完成的信号作为74LS221的触发输入。74LS221被触发后，其Q输出保持高电平500毫秒。500毫秒后，Q输出恢复低电平，这个下降沿就可以作为触发操作B的信号。这样，就有效地实现了500毫秒的延迟。这种方法比使用RC延迟网络更加精确和稳定，因为它受电源电压变化和温度变化的影响较小。

3. 脉冲丢失检测器

74LS221可以用来检测周期性脉冲信号是否发生丢失。

• 场景描述：在一个通信系统中，期望接收一个固定频率的脉冲序列。如果某个脉冲丢失，需要发出警报。

• 实现方式：将输入的脉冲信号连接到74LS221的触发输入。74LS221的脉冲宽度Tx被设定为略大于输入脉冲的周期T。在正常情况下，每当一个输入脉冲到来时，74LS221就会被触发，产生一个宽度为Tx的输出脉冲。如果下一个输入脉冲在当前74LS221的输出脉冲结束之前到来，则意味着脉冲序列正常。如果74LS221的输出脉冲结束，而新的输入脉冲尚未到来，则说明发生了脉冲丢失。可以通过监测74LS221的Q非输出（在脉冲结束时由低变高）来检测脉冲丢失事件。例如，将Q非输出连接到另一个触发器或中断引脚。

4. 频率分频器（结合计数器）

虽然74LS221本身不是一个直接的频率分频器，但它可以与计数器IC配合使用，实现频率分频或作为振荡器的一部分。

• 场景描述：需要从一个高频时钟信号中生成一个低频的、特定占空比的周期性信号。

• 实现方式：一个常见的应用是作为“单次触发器”来启动某个操作，而这个操作的频率由外部时钟控制。例如，将高频时钟信号通过一个计数器，当计数器达到预设值时（例如，每10个时钟周期），就产生一个单次触发脉冲去触发74LS221。74LS221再根据设定的Rx/Cx值产生一个特定宽度的输出脉冲。这样，就可以得到一个周期由计数器决定，脉冲宽度由74LS221决定的低频脉冲信号。

5. 触摸开关/按钮去抖动

机械开关在闭合或断开时会产生短暂的抖动（“弹跳”现象），这会导致后续的数字电路误判为多次按下。74LS221可以有效地消除这种抖动。

• 场景描述：用户按下按钮时，需要确保微控制器只接收到一次按键信号，而不是多次误触发。

• 实现方式：将按钮的输出连接到74LS221的一个触发输入端（例如1A或1B），同时上拉电阻确保按钮未按下时输入为高电平。当按钮按下时，输入端电平下降并产生抖动。74LS221的施密特触发器输入对噪声有一定的抑制作用，并且其单稳态特性确保了即使输入有抖动，也只会在第一次触发沿到来时产生一个固定宽度的输出脉冲。这个脉冲的宽度可以设定为大于按钮的抖动时间（例如50ms）。只要在这个脉冲宽度期间，后续的抖动都不会再次触发74LS221。这样，微控制器只会在50ms的脉冲结束后接收到一个干净的按键信号。

6. 汽车电子与工业控制

在这些恶劣环境中，信号常常受到噪声干扰。74LS221的抗噪声能力和脉冲整形能力使其成为理想的选择。

• 场景描述：在汽车引擎控制单元中，需要精确测量喷油嘴的开启时间，或者在工业自动化中控制电机的启动延时。

• 实现方式：74LS221可以用于将传感器产生的、可能带噪声的信号转化为干净的、标准化的脉冲，以供ECU或其他控制器精确测量和处理。其稳定性对于需要高可靠性的应用至关重要。例如，通过调整Rx/Cx来设定点火提前角或电机启动时间。

7. 报警器与定时器

简单的定时功能可以通过74LS221实现。

• 场景描述：一个简单的入侵报警器，当传感器被触发后，需要延迟一段时间再激活警报。

• 实现方式：传感器的输出触发74LS221。74LS221输出一个特定宽度的脉冲，脉冲持续期间报警器不激活。当脉冲结束后，报警器被激活。这样就提供了一个缓冲时间，防止误报，或者为用户提供一个撤防时间。

8. 脉冲序列生成

虽然不是其主要功能，但通过级联多个74LS221或与逻辑门配合，可以生成复杂的脉冲序列或特定的时序信号。

• 场景描述：需要生成一个具有特定死区时间或特定间隔的两个脉冲。

• 实现方式：一个74LS221的输出可以作为另一个74LS221的触发信号，或者通过逻辑门进行组合，以创建复杂的时序关系。例如，第一个74LS221生成一个脉冲A，当脉冲A的Q非端恢复高电平后，可以触发第二个74LS221生成脉冲B。这样，脉冲B就在脉冲A结束后的一个固定延迟时间后开始。

74LS221设计考量与注意事项

在使用74LS221进行电路设计时，需要考虑多个因素以确保其性能和稳定性。这些因素包括电源、RC元件的选择、输入信号特性以及布局布线等。

1. 电源供应与去耦

• VCC：74LS221属于TTL（Transistor-Transistor Logic）系列，通常需要稳定的+5V直流电源。电源电压的波动会影响内部定时电路的精度，尤其会影响比较器参考电压，进而影响输出脉冲宽度。

• 去耦电容：在74LS221的VCC引脚附近（通常在1厘米以内）并联一个0.1μF（104）的陶瓷去耦电容至GND至关重要。这个电容能够滤除电源线上的高频噪声，并提供瞬时电流，防止芯片在开关动作时产生电源线上的电压跌落，从而保证芯片的稳定工作和定时精度。对于包含多个数字IC的复杂电路，还可能需要一个更大的电解电容（例如10μF或47μF）在整个电路板的电源入口处进行低频去耦。

2. 外部定时电阻Rx和电容Cx的选择

Rx和Cx是决定输出脉冲宽度的关键元件。它们的数值直接影响到定时精度和稳定性。

• 脉冲宽度公式：输出脉冲宽度 Tw 通常通过近似公式 Tw≈K×Rx×Cx 来计算，其中K是一个比例常数，对于74LS221，K的典型值通常在0.22到0.33之间，具体数值请务必查阅Texas Instruments (TI) 或其他制造商的官方数据手册。数据手册会提供精确的公式、K值范围以及推荐的Rx/Cx取值范围和温度特性曲线。

• Rx的选择：

• 范围：推荐的Rx值通常在1kΩ到100kΩ之间。过小的Rx值会导致Cx充电和放电电流过大，可能超出芯片内部驱动能力，损坏芯片或造成定时不准确。过大的Rx值会导致Cx充电时间过长，并且对漏电流和噪声更加敏感，从而影响定时精度和稳定性。

• 功率：选择普通1/4W或1/8W金属膜电阻即可，除非电流非常大。

• 精度：选用精度较高的电阻（例如1%或5%容差）以获得更精确的脉冲宽度。

• Cx的选择：

• 陶瓷电容：对于小容量（<0.1μF）且要求高频性能或稳定性不那么苛刻的应用，陶瓷电容是经济的选择。但需要注意其温度特性和电压系数，特别是对于高介电常数的陶瓷电容（例如X7R，Z5U等）。

• 薄膜电容（聚酯、聚苯乙烯、聚丙烯）：对于需要较高定时精度和稳定性的应用，尤其是在温度变化较大的环境中，薄膜电容是更好的选择，因为它们具有更好的温度稳定性和更低的漏电流。

• 电解电容/钽电容：对于大容量（>1μF）的应用，可能需要使用电解电容或钽电容。但要注意电解电容的ESR（等效串联电阻）和漏电流较大，对精度影响较大，且温度稳定性较差。钽电容通常性能更好，但成本更高且需要注意极性。

• 范围：推荐的Cx值通常在10pF到数微法拉之间。太小的电容（例如小于10pF）会受到寄生电容和噪声的严重影响，导致定时不准确。太大的电容会导致充电时间过长，并且可能需要较大的物理尺寸。

• 类型：

• 漏电流：确保选择的电容具有尽可能低的漏电流。漏电流会与充电电流并行，导致Cx充电速度变慢，从而使实际脉冲宽度大于预期。

• 寄生电容：在PCB布局时，应尽量减少1Rx/Cx引脚及其连接线上的寄生电容，因为它们会影响小Cx值时的定时精度。

3. 输入信号特性

• 触发沿：74LS221的A输入是下降沿触发，B输入是上升沿触发（施密特触发器）。确保输入的信号符合这些触发特性。

• 信号质量：输入信号的边沿速率应足够快，以确保可靠触发。对于缓慢变化的信号，施密特触发器输入（B引脚）是更好的选择，因为它可以将缓慢变化的信号转换为快速、干净的逻辑电平，从而防止在阈值附近因噪声引起的抖动。

• 输入电平：确保输入信号的电压电平符合TTL标准（低电平<0.8V，高电平>2V）。

4. 重新触发性

• 74LS221通常是不可重新触发的（non-retriggerable）。这意味着一旦触发，即使在输出脉冲期间有新的触发信号到来，也不会重新启动计时，直到当前的脉冲完成并且芯片复位到其空闲状态。

• 如果需要可重新触发的单稳态多谐振荡器，应选择其他型号，例如74LS123。理解这一点对于设计至关重要，特别是当输入是高速脉冲序列时。

5. 功耗

• 74LS系列芯片相对于更老的TTL系列来说，功耗较低，但仍比CMOS系列（例如74HC/HCT系列）高。在电池供电或低功耗应用中，应考虑其功耗。在这些应用中，CMOS替代品如74HC221或74HC123可能更合适。

6. 温度效应

• 环境温度的变化会影响Rx、Cx以及芯片内部电路的特性，从而影响输出脉冲的宽度。尤其是在宽温度范围下，需要特别选择温度系数低的Rx和Cx元件。在极端温度下，脉冲宽度可能会发生显著漂移。

• 如果应用对温度稳定性有极高要求，可能需要考虑使用更复杂的定时方案，例如微控制器生成定时，或者使用带有温度补偿功能的专用定时器IC。

7. 布局布线

• RC网络布局：Rx和Cx元件应尽可能靠近74LS221的1Rx/Cx（或2Rx/Cx）引脚和GND引脚。减小走线长度可以减少寄生电感和寄生电容，从而提高定时精度，尤其是在小Cx值时。

• 地线：提供低阻抗、宽阔的地平面或粗壮的地线，以减少地弹和噪声耦合。

• 信号线：输入和输出信号线应尽量远离噪声源，并避免过长的走线，以减少信号完整性问题。

8. 清零功能的使用

• CLR引脚（1CLR和2CLR）提供了一个手动复位芯片的能力。在系统上电时，通常需要一个上电复位电路来确保CLR引脚在短时间内保持低电平，然后上拉到高电平，从而使74LS221进入明确的初始状态，避免不确定性。在某些需要立即终止脉冲或在特定时刻强制复位的应用中，CLR引脚非常有用。如果不需要清零功能，则应将CLR引脚直接连接到VCC。

9. 未使用引脚的处理

• 对于未使用的通道，其输入引脚应正确处理。通常，非门输入（A）应连接到VCC，施密特触发器输入（B）应连接到GND，或者根据制造商的具体建议进行处理。未使用的CLR引脚应连接到VCC。未使用的输出引脚（Q和Q非）可以悬空。正确处理未使用的引脚可以避免噪声干扰和不必要的功耗。

通过综合考虑这些设计考量和注意事项，可以最大程度地发挥74LS221的性能，确保电路的稳定性和可靠性。在实际应用中，始终建议参考最新的制造商数据手册，以获取最准确和详细的技术信息。

74LS221与类似芯片的比较

在数字逻辑电路中，除了74LS221，还有其他类型的单稳态多谐振荡器或具有类似功能的芯片。了解它们之间的区别和特点，有助于设计师根据具体需求选择最合适的器件。

1. 74LS221 vs. 74LS121

• 74LS121：是单个单稳态多谐振荡器，而不是像74LS221那样的双路版本。这意味着74LS121只有一个定时通道。

• 触发方式：74LS121的触发输入也较为灵活，通常包含一个高电平有效（A1/A2）和一个低电平有效（B）输入，可以实现多种触发组合。

• 重新触发性：74LS121是不可重新触发的，这一点与74LS221相同。一旦触发，在输出脉冲期间不会响应新的触发信号。

• 清零功能：74LS121没有独立的清零引脚。要复位它，必须等待其自身脉冲结束。

• 应用场景：适用于只需要一个单稳态通道的简单应用，或空间受限不需要双通道的场景。

• 总结：如果只需要一个单稳态单元，74LS121可能是一个更经济的选择。但如果需要两个独立的单稳态单元，74LS221更方便，可以节省PCB面积和元件数量。

2. 74LS221 vs. 74LS123

• 74LS123：也是双路单稳态多谐振荡器，与74LS221在引脚数量和双通道方面相似，但存在一个关键区别：

• 74LS221（不可重新触发）：适用于需要固定宽度脉冲，并且在当前脉冲完成前忽略新触发的应用，例如按钮去抖动、脉冲展宽。

• 74LS123（可重新触发）：适用于需要连续监控输入信号，并在输入停止时触发的应用，例如脉冲丢失检测、频率计等。如果输入信号在输出脉冲结束前持续存在，74LS123的输出将保持高电平。

• 重新触发性：74LS123是可重新触发的（retriggerable）。这意味着在输出脉冲期间，如果再次有触发信号到来，它会重新启动计时器，延长或重新生成输出脉冲。这使得74LS123非常适合于脉冲丢失检测器或看门狗定时器等应用，其中持续的输入信号会不断刷新定时器。

• 清零功能：74LS123也具有独立的清零引脚，与74LS221类似。

• 应用场景：

• 总结：选择74LS221还是74LS123，关键在于是否需要“重新触发”功能。如果不需要，74LS221更简单直接；如果需要，74LS123则提供了这种高级功能。

3. 74LS221 vs. 555定时器（单稳态模式）

• 555定时器：这是一款非常经典的通用定时器IC，可以配置为多种模式，包括单稳态模式。

• 灵活性：555定时器除了单稳态模式，还可以配置为多谐振荡器（方波发生器）和施密特触发器等模式，功能更为多样。

• 内部结构：555内部包含两个比较器、一个SR触发器和一个输出缓冲器。其定时原理也是基于RC充放电。

• 触发方式：555定时器只有一个触发输入（TRIG），通常是下降沿触发。

• 清零功能：555有一个RESET引脚，可以实现清零。

• 驱动能力：555定时器的输出驱动能力通常比74LS系列更强，可以直接驱动一些低功耗继电器或LED阵列。

• 精度：555定时器的定时精度相对74LS系列单稳态IC通常较低，特别是对于短脉冲或对温度稳定性要求高的应用。其脉冲宽度公式通常为 Tw=1.1×R×C。

• 功耗：根据型号（CMOS或双极性），555的功耗差异较大。

• 应用场景：555定时器适用于对定时精度要求不是非常苛刻，但需要高驱动能力或多功能性的简单定时应用。

• 总结：74LS221在定时精度和噪声抑制方面（特别是施密特触发输入）通常优于555定时器，特别是在数字系统集成度较高时。而555定时器则在驱动能力和多功能性方面有优势，更适合独立的小型定时或驱动应用。

4. 74LS221 vs. 微控制器（MCU）

• 微控制器：现代数字系统中，微控制器（如AVR、PIC、STM32等）凭借其强大的处理能力和可编程性，可以完全替代单稳态多谐振荡器的功能。

• 灵活性和可编程性：MCU可以通过软件编程实现任意复杂的定时功能，包括可变脉冲宽度、多路定时、高精度定时、甚至实时调整脉冲宽度等。

• 精度：MCU通常内置高精度定时器/计数器模块，可以实现纳秒级甚至更高精度的定时。

• 集成度：一个MCU可以集成多个单稳态功能，以及其他逻辑功能、ADC、DAC、通信接口等，大大简化了硬件设计。

• 成本：对于单个或少量单稳态功能，专用IC可能更便宜。但对于需要大量逻辑或复杂时序控制的应用，使用MCU可能总体成本更低，因为可以减少其他分立元件的数量。

• 开发周期：MCU需要软件编程，开发周期可能比简单的硬件逻辑更长，但调试和修改更灵活。

• 功耗：低功耗MCU在休眠模式下功耗极低，对于电池供电的应用更具优势。

• 总结：对于非常简单的、固定功能的单稳态应用，74LS221等专用IC是快速、经济的解决方案。然而，对于需要更高精度、更复杂逻辑、可变参数或与其他功能集成的应用，微控制器是更强大和灵活的选择。

在选择合适的器件时，需要综合考虑项目的具体需求：包括所需的脉冲数量、精度要求、是否需要重新触发、系统集成度、成本预算、功耗限制以及开发时间等因素。对于许多传统的数字电路设计，74LS221仍然是一个非常实用且性能可靠的选择。
