74LS192同步可预置BCD加/减计数器详解

74LS192是一款常用的中小规模集成电路，属于TTL（Transistor-Transistor Logic）系列，具有高速、低功耗的特点。它是一个同步可预置的二/十进制（BCD）加/减计数器。这意味着它既可以向上计数（加法），也可以向下计数（减法），并且可以在任何时候预置一个初始值。其同步工作的特性保证了计数器内部所有触发器状态的同步转换，从而避免了异步计数器可能存在的竞争冒险问题，使其在高速数字系统中表现稳定。

1. 74LS192 引脚图及引脚功能

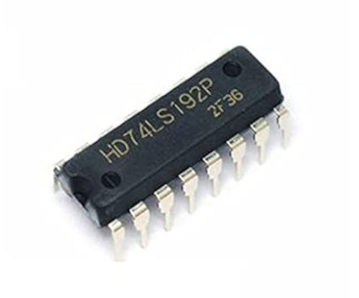

了解74LS192的引脚功能是正确使用它的前提。74LS192通常采用16引脚双列直插封装（DIP-16）。以下是其详细的引脚图和功能描述：

1.1 74LS192 引脚图

      +--/--+
   QC |1   16| VCC
   QB |2   15| QD
   QA |3   14| CLKUP (时钟输入，加计数)
  GND |4   13| CLKDN (时钟输入，减计数)
LOAD/PL |5   12| CO (进位输出)
  CLR |6   11| BO (借位输出)
   D0 |7   10| D3
   D1 |8    9| D2
      +------+

注意： 上图是典型的74LS192引脚布局，具体芯片型号和生产商可能会有细微差别，但核心功能引脚是相同的。

1.2 74LS192 引脚功能描述

• VCC (引脚 16): 电源正极。通常连接到 +5V 直流电源。这是芯片正常工作的供电电压。确保提供稳定且符合TTL规范的电压。

• GND (引脚 4): 接地。连接到电路的公共地线。所有数字电路都需要一个可靠的接地参考点来正常工作。

• CLKUP (时钟输入，加计数，引脚 14): 加计数时钟输入端。当该引脚接收到上升沿（由低电平变为高电平）时，并且 CLKDN 为高电平（非活动状态），计数器执行一次加计数操作。这是控制向上计数的主要输入。

• CLKDN (时钟输入，减计数，引脚 13): 减计数时钟输入端。当该引脚接收到上升沿时，并且 CLKUP 为高电平（非活动状态），计数器执行一次减计数操作。这是控制向下计数的主要输入。

  重要提示： CLKUP 和 CLKDN 通常不应同时工作。在正常操作中，一个时钟输入为活动状态时，另一个应保持非活动状态（通常为高电平）。如果两者同时接收到时钟脉冲，可能会导致不确定的计数结果。

• CLR (清零输入，引脚 6): 异步清零输入端。当此引脚为低电平（逻辑0）时，无论其他输入（包括时钟）的状态如何，计数器立即被清零，所有输出（QA、QB、QC、QD）都变为低电平。这是一个高优先级控制输入，常用于复位计数器到初始状态。

• LOAD/PL (并行加载/预置使能，引脚 5): 异步并行加载输入端。当此引脚为低电平（逻辑0）时，计数器会立即加载由数据输入端（D0-D3）提供的数据。加载操作是异步的，即它不受时钟脉冲的控制，一旦LOAD/PL变为低电平，数据就会被加载。这个功能对于将计数器预置到特定初始值非常有用。

• D0, D1, D2, D3 (并行数据输入，引脚 7, 8, 9, 10): 数据输入端。当 LOAD/PL 引脚为低电平执行并行加载操作时，这些引脚上的逻辑状态（0或1）会被加载到计数器的内部寄存器中，作为新的计数值。D0是最低有效位（LSB），D3是最高有效位（MSB）。

• QA, QB, QC, QD (并行数据输出，引脚 3, 2, 1, 15): 计数器状态输出端。这些引脚反映了计数器的当前计数值。QA是最低有效位，QD是最高有效位。这些输出可以驱动其他逻辑电路或显示设备。

• CO (进位输出/最大计数输出，Carry Output，引脚 12): 进位输出端。当计数器执行加计数操作，并且计数器从 BCD 计数序列中的最大值（9）变为最小值（0）时，CO 会产生一个高电平脉冲。这个脉冲可以用来驱动下一个级的计数器，实现级联计数。在加计数过程中，CO在计数到9之后，下一个CLKUP的上升沿到来时，当计数器变为0时，CO会产生一个高电平脉冲，持续一个时钟周期。

• BO (借位输出/最小计数输出，Borrow Output，引脚 11): 借位输出端。当计数器执行减计数操作，并且计数器从 BCD 计数序列中的最小值（0）变为最大值（9）时，BO 会产生一个低电平脉冲。这个脉冲可以用来驱动下一个级的计数器，实现级联计数。在减计数过程中，BO在计数到0之后，下一个CLKDN的上升沿到来时，当计数器变为9时，BO会产生一个低电平脉冲，持续一个时钟周期。

  注意： CO和BO都是脉冲输出，它们通常用于级联多个计数器以形成更长的计数链。

2. 74LS192 工作原理

74LS192的核心是四个D型触发器，通过内部逻辑门连接，实现同步加/减计数功能。其工作原理可以概括为以下几个方面：

2.1 BCD 计数序列

74LS192是一个BCD（Binary-Coded Decimal）计数器，这意味着它以10进制的0到9序列进行计数。

• 加计数： 0 -> 1 -> 2 -> 3 -> 4 -> 5 -> 6 -> 7 -> 8 -> 9 -> 0 ...

• 减计数： 9 -> 8 -> 7 -> 6 -> 5 -> 4 -> 3 -> 2 -> 1 -> 0 -> 9 ...

当进行加计数并从9跳变到0时，CO（进位输出）会产生一个脉冲。 当进行减计数并从0跳变到9时，BO（借位输出）会产生一个脉冲。

2.2 同步计数机制

“同步”意味着计数器内部的所有触发器都由同一个时钟脉冲（CLKUP 或 CLKDN）控制，并在时钟脉冲的有效边沿（通常是上升沿）同时改变状态。这与异步计数器（其中一个触发器的输出作为下一个触发器的时钟输入）形成对比。同步计数避免了异步计数器中由于信号传播延迟不同步而可能产生的“毛刺”或不确定状态，从而提高了计数器的可靠性和最大工作频率。

2.3 计数模式选择

74LS192通过两个独立的时钟输入（CLKUP 和 CLKDN）来选择加计数或减计数模式：

• 加计数： 当 CLKUP 接收到时钟脉冲，而 CLKDN 保持高电平（非活动）时，计数器执行加计数。每次 CLKUP 的上升沿到来，计数值加1。

• 减计数： 当 CLKDN 接收到时钟脉冲，而 CLKUP 保持高电平（非活动）时，计数器执行减计数。每次 CLKDN 的上升沿到来，计数值减1。

2.4 异步清零 (CLR)

CLR 引脚提供了一个高优先级的清零功能。当 CLR 为低电平时，计数器会立即（不依赖于时钟）复位到0000状态。这个功能在系统启动或需要快速重置计数器时非常有用。它是一个异步输入，这意味着它的作用与时钟无关，一旦变为低电平，清零操作立即执行。

2.5 异步并行加载 (LOAD/PL)

LOAD/PL 引脚允许用户将任意的BCD值预置到计数器中。当 LOAD/PL 为低电平时，D0-D3 输入端的数据会被立即加载到计数器中，同样不依赖于时钟。这个功能在需要将计数器设置为特定初始值（例如，倒计时起点，或者在特定事件后从某个数值开始计数）时非常有用。与CLR类似，LOAD/PL也是一个异步输入，具有高优先级。

2.6 进位/借位输出 (CO/BO)

CO 和 BO 输出是74LS192用于级联的关键。

• CO (进位输出): 在加计数模式下，当计数器从9变为0时，CO会产生一个高电平脉冲。这个脉冲可以连接到下一个级联计数器的 CLKUP 输入，从而实现更高位的计数。例如，当一个74LS192计数到9并归零时，它通过CO触发下一个74LS192加1，实现十位数的计数。

• BO (借位输出): 在减计数模式下，当计数器从0变为9时，BO会产生一个低电平脉冲。这个脉冲可以连接到下一个级联计数器的 CLKDN 输入，从而实现更高位的计数。例如，当一个74LS192计数到0并归9时，它通过BO触发下一个74LS192减1，实现十位数的计数。

  需要注意的是，CO和BO都是窄脉冲，其宽度取决于时钟脉冲的宽度。在设计级联电路时，需要考虑这些脉冲的特性。

3. 74LS192 内部逻辑结构（简化）

尽管无法提供详细的内部门级图，但可以理解74LS192内部包含：

• 四个D型触发器： 它们是计数器的核心存储单元，用于存储当前的四位BCD计数值（QA, QB, QC, QD）。

• 组合逻辑门： 这些门电路负责处理CLKUP、CLKDN、CLR、LOAD/PL、D0-D3以及当前计数值，以生成下一个状态的输入，并控制CO和BO的输出。这些逻辑门实现了加减计数、并行加载、清零以及进位/借位生成等功能。

同步计数器的特点在于所有触发器的时钟输入都直接或间接连接到外部时钟源，确保了数据在同一时钟沿的同步传输。

4. 74LS192 应用示例

74LS192作为一款多功能的计数器，在数字电路设计中有着广泛的应用。

4.1 单级计数器

最基本的应用是作为独立的四位BCD计数器。

• 加计数器： 将 CLKDN 连接到高电平，CLR 和 LOAD/PL 也连接到高电平。在 CLKUP 引脚输入时钟脉冲，QA-QD 将输出0到9的BCD序列。

• 减计数器： 将 CLKUP 连接到高电平，CLR 和 LOAD/PL 也连接到高电平。在 CLKDN 引脚输入时钟脉冲，QA-QD 将输出9到0的BCD序列。

4.2 多级级联计数器

通过级联多个74LS192，可以实现任意位数的BCD计数器，例如十进制计数器、百分位计数器等。

示例：两位BCD加计数器

• 个位计数器 (U1): CLKUP 连接外部时钟源，CLKDN 接高电平，CLR 和 LOAD/PL 接高电平。

• 十位计数器 (U2): CLKUP 连接U1的CO输出，CLKDN 接高电平，CLR 和 LOAD/PL 接高电平。

当U1从9变为0时，其CO会产生一个高电平脉冲，这个脉冲作为U2的CLKUP输入，使U2的计数值加1。这样，U1和U2共同构成了从00到99的两位BCD加计数器。

示例：两位BCD减计数器

• 个位计数器 (U1): CLKDN 连接外部时钟源，CLKUP 接高电平，CLR 和 LOAD/PL 接高电平。

• 十位计数器 (U2): CLKDN 连接U1的BO输出（注意BO是低电平有效，可能需要反相器），CLKUP 接高电平，CLR 和 LOAD/PL 接高电平。

当U1从0变为9时，其BO会产生一个低电平脉冲。如果下一个计数器需要上升沿触发，则需要一个反相器将BO的低电平脉冲转换为高电平脉冲。这个脉冲作为U2的CLKDN输入，使U2的计数值减1。这样，U1和U2共同构成了从99到00的两位BCD减计数器。

4.3 可预置计数器

利用LOAD/PL功能，可以实现从任意值开始计数的计数器或倒计时器。

示例：从5开始的加计数器

1. 将数据D0-D3设置为0101（BCD码的5）。

2. 将LOAD/PL短暂拉低，然后拉高。此时计数器输出QA-QD为0101。

3. 输入时钟脉冲到 CLKUP，计数器将从5开始向上计数：5, 6, 7, 8, 9, 0, 1...

示例：倒计时器

1. 将计数器预置为倒计时的起始值，例如20（使用两个74LS192）。

2. 在 CLKDN 引脚输入时钟脉冲，计数器将从20开始向下计数，直到0。当计数器到达0时，BO输出可以用来触发警报或其他事件。

4.4 频率分频器

尽管这不是其主要功能，但74LS192也可以作为简单的频率分频器。例如，通过将CO输出作为下一个级的时钟输入，可以实现对输入时钟频率的10分频。

4.5 数字显示驱动

74LS192的BCD输出（QA-QD）可以直接连接到BCD到七段数码管译码器/驱动器（如74LS47）的输入端，从而驱动七段数码管显示当前的计数值。

5. 74LS192 与其他计数器的比较

• 与74LS160/74LS162 (同步BCD计数器) 的比较：

• 74LS192是加/减计数器，而74LS160/162是纯粹的加计数器。

• 74LS192的计数控制（CLKUP/CLKDN）是独立的，而74LS160/162通常使用一个时钟和方向控制引脚。

• 与74LS90 (异步BCD计数器) 的比较：

• 74LS192是同步计数器，避免了毛刺，适用于高速应用。

• 74LS90是异步计数器，结构简单，但可能存在毛刺，不适合对速度和稳定性要求高的场合。

• 与74LS190/74LS191 (同步二进制/BCD加/减计数器) 的比较：

• 74LS190是BCD加/减计数器，74LS191是二进制加/减计数器。

• 两者与74LS192在功能上非常相似，主要区别在于计数序列（BCD vs. 二进制）和一些控制逻辑的细微差异。

6. 设计考虑事项

在使用74LS192进行设计时，需要注意以下几点：

• 电源和接地： 确保为VCC和GND提供稳定的电源。噪声或不稳定的电源会导致计数器工作异常。

• 未使用引脚的处理： 未使用的输入引脚（例如，如果只做加计数，CLKDN应接高电平）通常应连接到确定的逻辑电平（VCC或GND），而不是悬空，以避免噪声干扰。

• 时钟信号质量： 提供干净、无毛刺的时钟信号。时钟信号的上升沿和下降沿应足够陡峭，以确保可靠触发。

• 异步输入的使用： CLR和LOAD/PL是异步输入，它们的动作立即发生。在使用这些输入时，要确保它们的时序符合系统要求，避免在时钟脉冲附近发生状态改变，这可能导致亚稳态。

• 级联时的进位/借位传播： 在级联多个计数器时，要仔细考虑CO和BO的传播延迟，以确保高位计数器在低位计数器改变状态后能够正确地响应。对于高速应用，可能需要额外的缓冲或同步电路。

• 扇出能力： 74LS192的输出引脚具有一定的扇出能力，可以驱动一定数量的门电路输入。在连接多个负载时，要确保不超过其最大扇出能力。

• 功耗： 虽然LS系列是低功耗的，但在大规模集成电路中，仍然需要考虑整体功耗。

• 温度特性： 了解芯片的工作温度范围，确保其在设计环境中稳定工作。

7. 74LS192 的替代品与现代发展

在现代数字电路设计中，虽然74LS192仍然有其应用，但更复杂和高性能的计数功能通常由以下方式实现：

• FPGA (现场可编程门阵列) 或 CPLD (复杂可编程逻辑器件): 这些可编程逻辑器件可以实现任意位数的计数器，并且可以根据需要定制逻辑，提供更高的集成度和灵活性。

• 微控制器 (MCU): 许多微控制器内置了定时器/计数器模块，可以通过软件编程实现复杂的计数、定时和事件处理功能。这提供了极大的灵活性，并减少了外部硬件组件。

• ASIC (专用集成电路): 对于大规模生产和特定高性能需求的场合，可能会设计定制的ASIC来集成计数功能。

然而，对于教学、小规模项目或需要简单、可靠计数功能的场合，74LS192仍然是一个经济且实用的选择。它提供了一个理解同步计数器工作原理的良好平台。

8. 总结

74LS192是一款功能强大的同步可预置BCD加/减计数器。其主要特点包括：

• 同步操作： 提高计数稳定性，避免竞争冒险。

• 加/减计数功能： 通过独立的时钟输入实现灵活的计数方向控制。

• 并行加载： 允许异步预置任意初始值。

• 异步清零： 提供快速复位功能。

• 进位/借位输出： 方便多级级联，实现更高位数的计数。

• BCD输出： 方便与数字显示器接口。

理解其引脚功能、工作原理和应用方法，对于数字电路设计者来说至关重要。尽管现代技术提供了更高级的计数解决方案，74LS192作为经典的逻辑器件，在许多应用中仍然发挥着重要作用，并且是学习数字逻辑基础的优秀教材。
