74ls162引脚图及功能

来源:
2025-07-16
类别:基础知识
eye 1
文章创建人 拍明芯城


74LS162 同步十进制计数器:引脚图与功能详解


74LS162 是一款四位同步十进制计数器,属于 TTL(晶体管-晶体管逻辑)家族,广泛应用于数字电路设计中,例如频率分频、时序控制、数字显示等。它能够对输入脉冲进行计数,并在达到预设值时产生输出。理解其引脚功能和内部工作原理,对于正确使用和设计相关电路至关重要。本文将详细介绍 74LS162 的引脚排列、功能描述、工作模式、应用案例以及使用注意事项,旨在为读者提供一个全面而深入的了解。


一、 74LS162 概述


74LS162 是一款高性能的同步可预置十进制计数器。与异步计数器不同,同步计数器的所有触发器都在同一个时钟脉冲的上升沿或下降沿同步翻转,从而避免了异步计数器中可能出现的毛刺现象,提高了计数精度和稳定性。其“十进制”特性意味着它从 0000 计数到 1001(即 0 到 9),然后清零并重新开始计数,适用于需要 BCD(二-十进制编码)输出的场合。74LS162 具有并行加载、同步清零和保持功能,使其在多种应用中表现出极大的灵活性。


二、 74LS162 引脚图与引脚功能详解

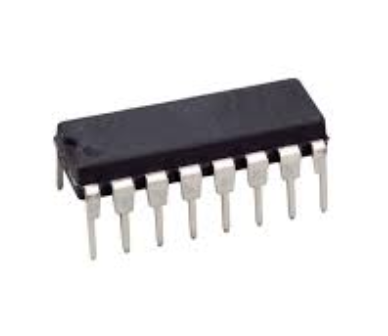

74LS162 通常采用 16 引脚的 DIP (Dual In-line Package) 封装或 SOIC (Small Outline Integrated Circuit) 封装。以下是其标准引脚图及其功能描述:

引脚号

名称

类型

功能描述

1

CLR (Clear)

输入

同步清零输入端。 当此引脚为低电平时,计数器所有输出(QA, QB, QC, QD)在下一个时钟脉冲的上升沿同步清零为 0000。此清零为同步清零,意味着清零操作必须与时钟脉冲同步。

2

PE (Parallel Enable)

输入

并行使能输入端。 当 PE 为低电平时,允许数据从并行数据输入端 (P0, P1, P2, P3) 并行加载到计数器中。加载操作发生在下一个时钟脉冲的上升沿。当 PE 为高电平时,并行加载功能被禁止。

3

P3

输入

并行数据输入端 3(最高位)。 用于在并行加载模式下输入数据。

4

P2

输入

并行数据输入端 2。 用于在并行加载模式下输入数据。

5

P1

输入

并行数据输入端 1。 用于在并行加载模式下输入数据。

6

P0

输入

并行数据输入端 0(最低位)。 用于在并行加载模式下输入数据。

7

CEP (Count Enable Parallel)

输入

计数使能输入端(并行)。 仅当 CET 为高电平且 PE 也为高电平时,此引脚的低电平才允许计数器进行计数。与 CET 配合使用,控制计数器的计数操作。通常,要使能计数,CEP 和 CET 都必须为高电平。

8

GND

电源地。 连接到电路的公共地。

9

Q0 (QA)

输出

计数输出端 0(最低位)。 表示当前计数值的最低位。

10

Q1 (QB)

输出

计数输出端 1。 表示当前计数值的次低位。

11

Q2 (QC)

输出

计数输出端 2。 表示当前计数值的次高位。

12

Q3 (QD)

输出

计数输出端 3(最高位)。 表示当前计数值的最高位。

13

CET (Count Enable Trickle)

输入

计数使能输入端(串行/进位)。 仅当 CEP 为高电平时,此引脚的高电平才允许计数器进行计数。此引脚常用于多级计数器级联时,作为上一级的进位输出连接到下一级的 CET 输入。

14

TC (Terminal Count)

输出

计数到终端输出端/进位输出端。 当计数器达到最大计数值(即 9,即 1001B)时,此引脚输出高电平。在下一个时钟脉冲上升沿,计数器清零,TC 恢复低电平。此引脚可用于级联多个计数器。当 TC 为高电平时,表示当前计数器已完成一个完整的计数周期,并准备将进位信号传递给下一级。

15

CLK (Clock)

输入

时钟输入端。 计数器在时钟的上升沿进行计数、加载或清零操作。所有同步操作都由 CLK 信号触发。

16

VCC

电源

电源正极。 连接到 +5V 直流电源。

三、 74LS162 工作模式与功能详解


74LS162 的工作模式主要由 CLR、PE、CET 和 CEP 这几个控制引脚的状态决定。理解这些控制信号如何相互作用,是掌握 74LS162 的关键。


1. 同步清零模式 (Synchronous Clear)


CLR 引脚为低电平时,无论其他输入引脚状态如何,计数器将在下一个 CLK 上升沿时将其所有输出(QA, QB, QC, QD)清零为 0000。这是一个同步操作,确保清零动作与时钟同步,避免了异步清零可能引起的毛刺或不确定状态。即使在计数过程中,只要 CLR 变为低电平,在下一个时钟沿到来时,计数器就会立即被清零。


2. 并行加载模式 (Parallel Load)


PE 引脚为低电平时,计数器进入并行加载模式。此时,连接在 P0、P1、P2、P3 引脚上的数据将在下一个 CLK 上升沿时被加载到计数器中,并立即反映在 Q0、Q1、Q2、Q3 输出端。加载完成后,计数器将从这个预置值开始计数。并行加载功能使得 74LS162 可以从任何预设的起始值开始计数,极大地增强了其灵活性。需要注意的是,当 PE 为低电平时,计数功能将被禁用,即使 CET 和 CEP 处于计数使能状态,计数器也不会计数。


3. 计数模式 (Count Mode)


计数器只有在满足特定条件时才能进行计数。要使 74LS162 计数,必须满足以下条件:

  • CLR 必须为高电平(即不清零)。

  • PE 必须为高电平(即不进行并行加载)。

  • CET 和 CEP 都必须为高电平(计数使能)。

当这些条件都满足时,计数器将在每个 CLK 上升沿时将当前的计数值加 1。74LS162 是一个十进制计数器,它从 0000 计数到 1001 (BCD 码的 0 到 9)。当计数值达到 1001 (9) 时,在下一个时钟脉冲的上升沿,计数器会回绕到 0000,并同时在 TC (Terminal Count) 引脚产生一个高电平脉冲。这个 TC 输出信号对于多级计数器的级联非常重要。


4. 保持模式 (Hold Mode)


CLR 为高电平,且 PE 为高电平时,如果 CET 或 CEP 任意一个或两个都为低电平,则计数器将进入保持模式。在保持模式下,计数器的当前计数值保持不变,不受时钟脉冲的影响。这意味着无论有多少个 CLK 脉冲输入,输出端都不会改变,直到计数使能条件(CET 和 CEP 都为高电平)再次满足。


四、 74LS162 的应用案例


74LS162 作为一款功能强大的同步十进制计数器,在数字系统中有着广泛的应用。以下列举几个典型的应用场景:


1. 频率分频器


通过连接 74LS162 的 TC 输出到下一个电路,可以实现频率分频。例如,如果需要将一个 10kHz 的时钟信号分频为 1kHz,可以使用 74LS162。当计数器完成一个计数周期(从 0 到 9,共 10 个时钟周期)时,TC 输出会产生一个高电平脉冲。这个脉冲的频率就是输入时钟频率的十分之一。通过多级 74LS162 级联,可以实现更大幅度的分频,例如百进制、千进制分频等。例如,两个 74LS162 级联可以实现 100 分频。第一个 74LS162 的 TC 输出连接到第二个 74LS162 的 CET 输入,并同时连接到第二个 74LS162 的 CLK 输入(如果需要同步计数)。


2. 数字显示驱动


74LS162 可以与七段译码器(如 74LS48 或 74LS47)配合使用,驱动七段数码管显示数字。74LS162 的 BCD 输出(Q0-Q3)直接连接到译码器的 BCD 输入端,译码器将 BCD 码转换为七段显示所需的段码,从而点亮相应的数码管段。这在电子钟、计时器、计步器等需要数字显示的设备中非常常见。通过级联多个 74LS162 和相应的译码器/数码管,可以实现多位数字显示。例如,两个 74LS162 可以显示 00-99 的数字。


3. 时序控制和定时器


在自动化控制系统中,74LS162 可以用于生成特定时间间隔的脉冲序列,实现精确的时序控制。通过预置不同的值,可以控制输出脉冲的延迟或持续时间。例如,可以预置计数器到某个值,然后当计数器达到该值时触发一个事件。或者,可以利用其计数能力来测量某个事件的持续时间。结合外部振荡器和比较器,74LS162 可以构建简单的定时器电路。


4. 序列发生器


通过巧妙地利用其并行加载和计数功能,74LS162 可以作为序列发生器的核心组件。例如,可以加载一个初始值,让计数器计数到某个值,然后再次加载一个不同的值,从而产生复杂的数字序列。这在需要特定波形或控制序列的测试设备和数字系统中很有用。


5. 脉冲计数器


最直接的应用就是对输入脉冲进行计数。无论是工业生产线上的产品计数,还是科学实验中的粒子计数,74LS162 都能提供精确的计数功能。通过设置清零和使能信号,可以方便地控制计数器的启动和停止。


五、 74LS162 使用注意事项与设计考量


在使用 74LS162 进行电路设计时,有几个重要的注意事项和设计考量,以确保电路的稳定性和可靠性。


1. 电源与地线的连接


确保 VCC (引脚 16) 连接到稳定的 +5V 直流电源,GND (引脚 8) 连接到电路的公共地。电源去耦电容(通常为 0.1μF)应尽可能靠近芯片的 VCC 和 GND 引脚放置,以滤除电源噪声,提高电路的稳定性。


2. 时钟信号的质量


CLK (引脚 15) 的时钟信号必须是干净、无毛刺的方波。时钟信号的上升沿和下降沿应尽可能陡峭,以确保触发器可靠翻转。过缓的上升/下降沿或存在毛刺的时钟信号可能导致计数器工作不稳定,甚至产生错误的计数结果。在某些情况下,可能需要使用施密特触发器输入缓冲器来整形时钟信号。


3. 未使用引脚的处理


对于未使用的输入引脚,应进行适当的处理,以避免浮空导致的不确定状态或噪声干扰。

  • PE、CLR、CET、CEP 等控制输入引脚:如果不需要这些功能,应将其连接到高电平 (VCC) 或低电平 (GND),具体取决于其功能和所需的操作模式。例如,如果不需要并行加载,PE 应连接到 VCC。如果不需要同步清零,CLR 应连接到 VCC。

  • 未使用的并行数据输入 P0-P3:如果不需要并行加载功能,通常建议将这些引脚连接到地。

  • 未使用的输出引脚:通常可以悬空,但如果担心噪声耦合,也可以连接到适当的负载或接地。


4. 扇出能力


74LS162 的输出引脚具有一定的扇出能力,即能够驱动的下一个逻辑门的数量。在使用时,应确保连接的负载不超过其扇出能力,否则可能导致输出电平不正确或驱动能力不足。查阅 74LS 系列的数据手册,了解其具体的驱动能力规格。


5. 级联时的考虑


当多个 74LS162 进行级联以实现更大范围的计数时,TC (Terminal Count) 和 CET (Count Enable Trickle) 引脚的连接至关重要。通常,上一级的 TC 输出连接到下一级的 CET 输入。同时,所有级联的 74LS162 的 CLK 信号应连接到同一个时钟源,以确保同步计数。CE (Count Enable) 信号的连接也需要仔细考虑,以确保所有计数器在正确的时间开始计数。


6. 功耗与散热


虽然 74LS 系列是低功耗肖特基 TTL 器件,但在设计大型数字系统时,仍需考虑总功耗和散热问题。确保芯片的工作温度在规定范围内,以保证其长期稳定运行。


7. 抗干扰设计


在复杂的数字电路环境中,电磁干扰 (EMI) 和射频干扰 (RFI) 可能会影响 74LS162 的正常工作。除了去耦电容,还可以考虑使用良好的地线布局、信号线屏蔽和差分信号传输等技术来增强电路的抗干扰能力。


8. 数据手册的查阅


在任何具体的电路设计中,始终建议查阅所使用的 74LS162 集成电路的最新数据手册。数据手册提供了最权威的电气特性、时序参数、绝对最大额定值和推荐工作条件等信息,是确保设计正确和可靠的基础。不同制造商的芯片,即使是同一型号,也可能在细节上存在微小差异。


六、 74LS162 与其他计数器的比较


在数字电路中,有多种类型的计数器可供选择,例如异步计数器、同步计数器、可逆计数器等。了解 74LS162 的特点以及它与其他计数器的异同,有助于在具体应用中做出正确的选择。


1. 与异步计数器的比较 (如 74LS90)


  • 同步性: 74LS162 是同步计数器,所有触发器在同一时钟沿翻转。这消除了异步计数器(如 74LS90 涟波计数器)中存在的“涟波效应”或传播延迟累积问题,从而避免了毛刺,提高了计数精度和稳定性,尤其是在高速应用中。异步计数器的输出是依次翻转的,从最低位到最高位会有延迟。

  • 预置功能: 74LS162 具有并行预置(加载)功能,可以从任意预设值开始计数,而大多数异步计数器通常不具备这种直接预置功能(或者预置方式较复杂)。

  • 清零方式: 74LS162 具有同步清零功能,清零操作与时钟同步。异步计数器通常有异步清零功能,清零信号一旦有效,计数器立即清零,不等待时钟。同步清零在需要精确时序控制的场合更为优越。

  • 复杂性: 同步计数器由于内部逻辑更复杂,通常比相同位数的异步计数器拥有更多的引脚,并且价格可能略高。


2. 与其他同步计数器的比较 (如 74LS160/161/163)


  • 计数类型:

    • 74LS162 和 74LS160十进制 (BCD) 计数器,从 0000 计数到 1001,然后回零。它们适用于需要 BCD 输出和显示的应用。

    • 74LS161 和 74LS163二进制计数器,从 0000 计数到 1111(即 0 到 15),然后回零。它们适用于通用二进制计数和频率分频应用。

  • 清零方式:

    • 74LS162 和 74LS163 具有同步清零功能。

    • 74LS160 和 74LS161 具有异步清零功能。

  • 预置加载: 所有这四种芯片(74LS160, 74LS161, 74LS162, 74LS163)都具有并行预置加载功能。

  • 应用选择:

    • 需要十进制计数和同步清零,选择 74LS162

    • 需要十进制计数和异步清零,选择 74LS160

    • 需要二进制计数和异步清零,选择 74LS161

    • 需要二进制计数和同步清零,选择 74LS163


3. 与可逆计数器的比较 (如 74LS190/191)


  • 计数方向: 74LS162 是单向计数器,只能向上计数(增计数)。

  • 可逆计数器 (如 74LS190/191) 能够向上或向下计数,通过一个控制引脚来切换计数方向。这在需要双向计数,例如在定位系统或编码器接口中,更为适用。74LS190 是同步十进制可逆计数器,而 74LS191 是同步二进制可逆计数器。


七、 74LS162 内部逻辑结构简介 (简述)


虽然用户通常无需深入了解 74LS162 的完整内部逻辑门级结构,但对其核心构成有一个大致的理解,有助于更好地掌握其工作原理。74LS162 内部由四个 D 型触发器和一系列组合逻辑门组成。

  • D 型触发器: 计数器的核心是四个 D 型触发器,它们用于存储当前的计数值。每个触发器对应一个位(Q0-Q3)。

  • 组合逻辑门: 这些逻辑门负责实现计数、加载、清零和进位逻辑。

    • 计数逻辑: 当计数使能且未加载/清零时,组合逻辑根据当前输出值和时钟信号,计算出下一个时钟沿 D 型触发器应接收的输入,从而实现加 1 计数。对于十进制计数器,当达到 1001 (9) 后,逻辑会将下一个状态设定为 0000。

    • 加载逻辑: 当 PE 为低电平且 CLK 上升沿到来时,组合逻辑将 P0-P3 的输入直接传递给 D 型触发器的输入端,实现并行加载。

    • 清零逻辑: 当 CLR 为低电平且 CLK 上升沿到来时,组合逻辑强制 D 型触发器的输入为 0,从而实现清零。

    • 进位输出逻辑 (TC): 组合逻辑会检测计数器的当前状态是否为 1001 (9)。当满足这个条件时,TC 引脚输出高电平。这个高电平通常会持续一个时钟周期。

正是这些触发器和精心设计的组合逻辑门的协同作用,使得 74LS162 能够实现其复杂的同步计数、并行加载和清零功能。


八、 74LS162 的发展与替代品


随着集成电路技术的发展,74LS 系列虽然经典,但逐渐被更先进、功耗更低、速度更快的 CMOS 系列芯片所取代。

  • CMOS 替代品: 许多 74LS 系列的计数器都有对应的 74HC(高速 CMOS)和 74HCT(高速 CMOS,TTL 兼容输入)系列替代品。例如,74HC162 或 74HCT162 是 74LS162 的直接 CMOS 替代品。它们通常具有更低的功耗、更宽的电源电压范围和更快的开关速度。在新的设计中,通常优先选择 CMOS 替代品,除非有特定的 TTL 兼容性要求。

  • FPGA/CPLD: 对于更复杂或更灵活的计数功能,现场可编程门阵列 (FPGA) 或复杂可编程逻辑器件 (CPLD) 提供了更强大的解决方案。在这些可编程逻辑器件中,计数器功能可以通过硬件描述语言 (HDL) 如 Verilog 或 VHDL 来编程实现,并且可以根据需要定制位宽、计数模式、清零/加载方式等,具有极高的灵活性。

  • 微控制器/微处理器: 在某些应用中,如果需要除了计数之外的更多功能(如数据处理、用户界面),使用带有内置定时器/计数器模块的微控制器或微处理器可能是一个更集成和成本效益的方案。微控制器的软件编程能力可以实现极其复杂的计数和控制逻辑。

尽管有这些现代替代品,74LS162 在教育领域、一些老旧设备的维护以及某些特定应用中仍然有其价值。它作为一款经典的数字集成电路,为理解同步计数器的工作原理提供了优秀的范例。


九、 总结


74LS162 是一款功能强大且应用广泛的四位同步十进制计数器。通过对其引脚图、功能描述、工作模式以及应用案例的详细解析,我们深入了解了其在数字系统中的重要作用。其同步清零和并行加载的特性,以及精确的十进制计数能力,使其成为各种频率分频、数字显示、时序控制和脉冲计数应用的首选。

在使用 74LS162 进行设计时,务必注意电源连接、时钟信号质量、未使用引脚的处理以及扇出能力等关键考量因素,以确保电路的稳定性和可靠性。同时,了解其与异步计数器及其他同步计数器的异同,有助于在众多计数器型号中做出明智的选择。

尽管现代技术提供了更先进的替代方案,但 74LS162 依然是数字电路学习和实践中的一个重要组成部分。掌握 74LS162 的原理和应用,不仅能解决实际工程问题,也能为进一步学习更复杂的数字逻辑电路打下坚实的基础。通过本文的详细介绍,相信读者能够对 74LS162 有一个全面而深入的理解,并能自信地将其应用于未来的设计中。
