74LS161 芯片引脚图及功能详解

74LS161 是一款非常常见的集成电路芯片，属于 TTL（晶体管-晶体管逻辑）家族的同步二进制计数器。它以其稳定性、可靠性和相对简单的使用方法，在数字电路设计中占据着重要的地位。理解 74LS161 的引脚图及其内部工作原理，是进行数字系统设计的基础。本文将详细介绍 74LS161 的引脚排列、各项功能以及在实际应用中的考量，力求全面深入地阐述这款经典芯片。

引脚排列图与功能概览

要理解 74LS161，首先需要熟悉它的引脚排列。74LS161 通常采用 16 引脚的双列直插封装（DIP）。每个引脚都有其特定的功能，共同协作以实现计数和控制操作。

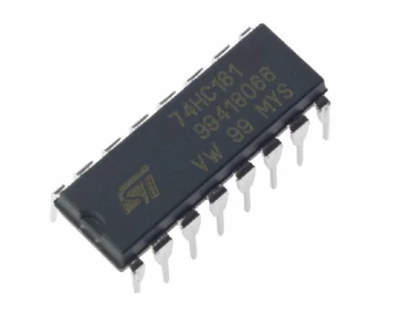

74LS161 引脚图

核心功能详解

74LS161 作为一个同步二进制计数器，其主要功能包括清零、并行加载、计数和溢出指示。这些功能通过不同的控制引脚实现，为数字系统提供了灵活的计数解决方案。

1. 清零功能 (CLR)

CLR 引脚（引脚 1）是清零输入，它是一个低电平有效引脚。这意味着当 CLR 引脚连接到逻辑低电平（0V）时，无论时钟输入状态如何，计数器的所有输出（Q0-Q3）都将立即被强制复位到逻辑低电平，即计数器被清零到 0000。这个功能在许多应用中都非常有用，例如在系统启动时将计数器初始化到已知状态，或者在达到特定条件时重置计数。在正常计数操作中，CLR 引脚通常应保持在逻辑高电平（+5V），以避免不必要的清零操作。它的优先级是最高的，即使在并行加载或计数使能有效的情况下，低电平的 CLR 也会立即清零计数器。

2. 时钟输入 (CLK)

CLK 引脚（引脚 2）是时钟输入端。74LS161 是一款上升沿触发的同步计数器，这意味着计数器的状态只有在 CLK 引脚从逻辑低电平转换到逻辑高电平（即时钟上升沿）时才会发生改变。在时钟的下降沿或高电平、低电平稳定期间，计数器的状态保持不变。同步计数器相比异步计数器，其所有触发器的时钟都由同一个时钟源驱动，这确保了所有位同时翻转，从而避免了“毛刺”现象，提高了系统的稳定性。在设计时，需要确保 CLK 信号的质量，避免出现抖动或噪声，这可能会导致计数错误。

3. 计数使能 (ENP, ENT)

74LS161 有两个计数使能输入：ENP（引脚 3）和 ENT（引脚 4）。这两个引脚都是高电平有效。要使计数器正常计数，ENP 和 ENT 都必须处于逻辑高电平状态。如果其中任何一个或两个都为低电平，即使有有效的时钟脉冲，计数器也不会进行计数，其输出将保持不变。这种双使能输入的设计为控制计数操作提供了更大的灵活性。例如，可以通过将一个使能引脚连接到系统的全局使能信号，另一个连接到局部使能信号，从而实现多级控制。这种 AND 门式的使能逻辑，使得在复杂的时序控制中，能够精确地控制计数器的启动和停止。

4. 并行数据输入 (D0-D3)

D0（引脚 5）、D1（引脚 6）、D2（引脚 7）和 D3（引脚 8）是并行数据输入引脚。这些引脚允许用户将一个 4 位二进制数预置到计数器中。D0 是最低有效位（LSB），D3 是最高有效位（MSB）。这些输入通常连接到数据总线或特定的预设值。当并行加载功能被激活时，这些输入的数据将被直接加载到计数器的输出 Q0-Q3 上。这个功能在需要从特定值开始计数，或者在运行时动态改变计数器的起始值时非常有用。

5. 并行加载使能 (PL)

PL 引脚（引脚 10）是并行加载使能输入，它是一个低电平有效引脚。当 PL 引脚连接到逻辑低电平时，计数器将忽略时钟输入和计数使能输入，而是将并行数据输入（D0-D3）上的值立即加载到输出（Q0-Q3）上。这个操作是异步的，即它不依赖于时钟的上升沿。在正常计数模式下，PL 引脚应保持在逻辑高电平。PL 功能的优先级高于计数使能，但低于清零功能。这意味着，如果 CLR 为低电平，则无论 PL 状态如何，计数器都会被清零。但是，如果 CLR 为高电平且 PL 为低电平，则会执行并行加载。

6. 计数器输出 (Q0-Q3)

Q0（引脚 11）、Q1（引脚 12）、Q2（引脚 13）和 Q3（引脚 14）是计数器的 4 位二进制输出。Q0 是最低有效位（LSB），Q3 是最高有效位（MSB）。这些输出反映了计数器当前的计数值。当计数器在时钟脉冲作用下进行计数时，这些输出会随着每次有效的时钟上升沿而改变。这些输出通常连接到其他数字逻辑电路，如解码器、多路选择器、寄存器或其他计数器，以实现更复杂的数字功能。

7. 纹波进位输出 (RCO)

RCO 引脚（引脚 15）是纹波进位输出。这是一个非常重要的输出，用于级联多个计数器以实现更长位的计数。RCO 在以下条件都满足时，输出高电平：

1. 计数器当前计数值为最大值 1111（即 Q0=Q1=Q2=Q3=高电平）。

2. 计数使能输入 ENP 和 ENT 都为高电平。

在下一个时钟上升沿到来时，如果 ENP 和 ENT 仍然保持高电平，并且没有并行加载或清零操作，计数器将从 1111 翻转回 0000，并且 RCO 将在下一个时钟脉冲到来之前保持高电平。RCO 信号通常被连接到下一个级联计数器的 ENP 或 ENT 引脚，从而实现级联计数。例如，一个 8 位计数器可以通过连接两个 74LS161 来实现，其中第一个 74LS161 的 RCO 连接到第二个 74LS161 的 ENP 或 ENT。这样，当第一个计数器从 0000 计到 1111 时，RCO 产生一个脉冲，使第二个计数器进行一次计数，从而实现了更高位的计数。

工作模式与时序分析

理解 74LS161 的各种工作模式及其时序关系对于正确设计电路至关重要。

1. 异步清零模式

当 CLR 引脚为低电平时，计数器无论当前状态、时钟或使能输入如何，都会立即异步地被清零到 0000。这是一个强制性的复位操作，优先级最高。在清零操作完成后，只要 CLR 保持低电平，计数器就会一直停留在 0000 状态。只有当 CLR 恢复到高电平后，计数器才能进行其他操作（如并行加载或计数）。

2. 并行加载模式

当 PL 引脚为低电平（且 CLR 为高电平）时，并行加载功能被激活。此时，D0-D3 输入端的数据会被立即加载到 Q0-Q3 输出端。这个加载过程是异步的，不依赖于时钟。一旦 PL 恢复到高电平，如果计数使能（ENP 和 ENT）有效，计数器将从加载的值开始进行计数。这个模式在需要预设计数器初始值时非常有用，例如，在分频器设计中，可以预设一个特定的分频系数。

3. 同步计数模式

在 CLR 和 PL 都处于高电平，并且 ENP 和 ENT 都处于高电平的情况下，74LS161 进入同步计数模式。在这种模式下，计数器会在每个时钟上升沿时，将当前的计数值加 1。计数从 0000 递增到 1111。当计数达到 1111 时，在下一个时钟上升沿，计数器会回绕到 0000，并产生一个 RCO 脉冲（如果 ENP 和 ENT 仍然有效）。这种同步操作确保了所有输出位同时改变，消除了异步计数器中可能出现的传播延迟问题。

4. 保持模式

当 CLR 和 PL 都处于高电平，但 ENP 或 ENT（或两者）处于低电平时，计数器处于保持模式。在这种模式下，无论时钟输入如何，计数器都将保持其当前状态不变。这允许在特定时间点暂停计数，然后在需要时重新启动。例如，在需要等待某个外部事件发生后才继续计数的情况下，可以使用使能引脚来控制计数器的暂停和恢复。

5. 级联计数

74LS161 的 RCO 输出是其级联能力的关键。为了实现 N 位计数器，可以将多个 74LS161 芯片串联起来。例如，要构建一个 8 位计数器，可以将第一个 74LS161 的 RCO 输出连接到第二个 74LS161 的 ENP（或 ENT）输入。第一个计数器负责计数的低 4 位，当它从 0000 计数到 1111 并产生进位时，RCO 信号会使第二个计数器的高 4 位增加 1。这种级联方式可以轻松扩展计数器的位数，以满足不同应用的需求，例如在长周期定时器或高精度频率计中。

典型应用场景

74LS161 作为一款通用的二进制计数器，在各种数字电路设计中都有广泛的应用。

1. 频率分频器

通过将 74LS161 配置为循环计数器，可以实现频率分频。例如，通过在计数器达到特定值时使用外部逻辑清零，可以创建一个 N 分频器。更常见的是，利用 74LS161 的计数功能，可以将其连接到时钟源，并利用其输出作为更低频率的时钟信号。例如，如果需要将 1MHz 的时钟信号分频为 250kHz，可以通过一个 74LS161 计数器，并在计数到 4 (0100) 时清零，从而实现 4 分频。

2. 数字时钟与定时器

在数字时钟和定时器设计中，74LS161 可以作为核心的计数单元。通过级联多个 74LS161 芯片，可以实现秒、分、小时甚至天的计数。每个计数器可以配置为模数计数器（例如，秒计数器可以配置为模 60 计数器），并将其输出连接到七段显示器驱动电路，以显示时间信息。结合其他逻辑门和显示驱动器，可以构建功能齐全的数字时钟。

3. 序列发生器

通过将 74LS161 的输出连接到组合逻辑电路，可以产生特定的数字序列。例如，在需要按照特定顺序激活不同设备的应用中，74LS161 可以作为步进电机控制器或状态机的计数部分。通过检测计数器的不同状态，可以触发不同的输出动作。

4. 模拟-数字转换器 (ADC)

在某些类型的逐次逼近型 ADC 中，计数器用于生成一个递增的数字值，并将其与模拟输入进行比较。74LS161 可以作为这个数字生成部分，提供逐步递增的数字量，直到其与模拟输入相等。

5. 地址生成器

在微处理器和存储器系统中，计数器可以用于生成连续的存储器地址。例如，在进行数据块传输或扫描存储器时，74LS161 可以作为地址计数器，自动递增地址，从而简化了地址生成逻辑。

6. 脉冲计数器

在需要统计事件发生次数的应用中，例如工厂生产线上的产品计数，74LS161 可以作为脉冲计数器。每次检测到一个事件（例如产品通过传感器），就产生一个脉冲信号作为 74LS161 的时钟输入，从而实时统计事件数量。

设计考量与注意事项

在使用 74LS161 进行电路设计时，有一些重要的考量和注意事项，以确保电路的正确性和可靠性。

1. 电源与接地

正确的电源（VCC）和接地（GND）连接是任何数字集成电路正常工作的基本要求。74LS161 通常需要 +5V 的电源。电源和接地引脚必须连接牢固，并且建议在 VCC 和 GND 之间放置一个 0.1uF 的去耦电容，以滤除电源噪声，提供稳定的电源供应，防止由于电源波动引起的误操作。去耦电容应尽可能靠近芯片的 VCC 和 GND 引脚放置。

2. 未使用引脚处理

对于未使用的输入引脚，应该进行正确的处理。对于 74LS 系列芯片，未使用的输入引脚通常可以连接到 VCC 以保持逻辑高电平，或者通过一个上拉电阻连接到 VCC。切勿将未使用的输入引脚悬空，因为悬空引脚会像天线一样拾取环境噪声，导致不确定的逻辑状态，从而引起电路的错误行为。对于 74LS161，未使用的使能引脚（ENP 或 ENT）应连接到高电平以允许计数，未使用的并行数据输入（D0-D3）在不使用并行加载时可以悬空（但为了更好的噪声抑制，通常也建议连接到高电平或低电平），而未使用的控制引脚（如 CLR 和 PL）在不使用其功能时应连接到高电平。

3. 时钟信号质量

时钟信号的质量对 74LS161 的性能至关重要。时钟信号应具有清晰的上升沿和下降沿，并且抖动应尽可能小。缓慢的上升沿或下降沿可能会导致计数器在时钟转换期间进入不确定状态，从而产生计数错误。为了获得最佳性能，建议使用专门的时钟驱动器或施密特触发器来整形时钟信号，确保其具有快速的转换速率。

4. 竞争与冒险

在数字电路中，由于不同路径的传播延迟差异，可能会出现竞争（Race Condition）和冒险（Hazard）现象。虽然 74LS161 是同步计数器，所有输出在时钟上升沿同时改变，但在级联或与其他组合逻辑连接时，仍需注意这些问题。例如，当 RCO 信号作为下一个计数器的时钟或使能输入时，需要确保时序满足要求，避免由于传播延迟引起的错误。可以通过添加缓冲器或延迟线来解决时序问题，或者使用更先进的时序分析工具进行验证。

5. 输出负载能力

74LS161 的输出（Q0-Q3, RCO）具有有限的驱动能力。在连接到其他芯片的输入时，需要确保每个输出引脚的负载电流不超过其最大额定值。如果需要驱动多个负载或高电流负载，可能需要使用缓冲器或驱动器芯片来增强输出能力。过载输出会导致输出电压下降，甚至可能损坏芯片。

6. 工作温度与功耗

74LS161 芯片有其特定的工作温度范围。在超出推荐温度范围的环境下操作可能会导致芯片性能下降或损坏。同时，需要考虑芯片的功耗，特别是在电池供电或功耗敏感的应用中。尽管 LS 系列是低功耗肖特基型，但在大型系统中，多个芯片的功耗累积也可能是一个重要因素。

7. 复位序列

在系统上电或复位时，确保 74LS161 能够正确初始化。通常建议在系统上电时给 CLR 引脚一个短暂的低电平脉冲，以确保计数器从已知状态 0000 开始。这可以防止由于上电时的不确定状态导致系统行为异常。

与同系列芯片的比较

除了 74LS161，74LS 系列中还有其他类似的计数器芯片，例如 74LS160 (同步十进制计数器) 和 74LS163 (同步二进制计数器，但其 RCO 输出逻辑有所不同)。了解它们之间的区别有助于选择最适合特定应用的芯片。

74LS160 vs. 74LS161

• 74LS160 是一个同步十进制（BCD）计数器。这意味着它从 0000 计数到 1001 (即 0 到 9)，然后在下一个时钟脉冲时回绕到 0000。它的 RCO 输出在计数到 1001 且使能有效时产生脉冲。

• 74LS161 是一个同步二进制计数器。它从 0000 计数到 1111 (即 0 到 15)，然后在下一个时钟脉冲时回绕到 0000。它的 RCO 输出在计数到 1111 且使能有效时产生脉冲。

选择 74LS160 还是 74LS161 取决于应用是需要十进制计数（如显示计数器）还是纯二进制计数（如地址生成器）。

74LS161 vs. 74LS163

• 74LS161 的 RCO 输出是“纹波进位”，在计数达到最大值 (1111) 且 ENP/ENT 有效时，RCO 会输出高电平，并且在下一个时钟上升沿之前保持高电平。

• 74LS163 的 RCO 输出是“同步进位”，它不仅取决于计数器是否达到最大值，还取决于时钟的上升沿和使能信号。这意味着 74LS163 的 RCO 信号与 Q3 输出是同步的，对于高速级联应用可能更有利，因为它减少了进位信号的传播延迟。

在大多数情况下，74LS161 和 74LS163 都可以互换使用，但在对时序要求非常严格的高速系统中，74LS163 的同步进位输出可能更具优势。然而，对于一般的计数应用，74LS161 因其广泛的可用性和易用性，仍然是一个非常受欢迎的选择。

总结

74LS161 是一款功能强大、应用广泛的 4 位同步二进制计数器。通过对其引脚图的详细解析，我们深入了解了其清零、并行加载、同步计数和纹波进位输出等核心功能。这些功能使得 74LS161 能够灵活地应用于各种数字电路设计中，包括频率分频、数字时钟、定时器、序列发生器以及更复杂的数字系统。

在设计过程中，遵循正确的电源和接地规范，处理好未使用的引脚，确保时钟信号的质量，并注意竞争冒险和输出负载能力，是保证电路稳定可靠运行的关键。通过与其他 74LS 系列芯片的比较，我们可以更好地选择适合特定需求的计数器。

尽管现代数字电路设计中，FPGA 和微控制器提供了更灵活、更集成的解决方案，但对于理解数字逻辑基础、进行小型系统设计或教学目的，74LS161 及其同类芯片仍然是不可或缺的经典元件。它以其直观的工作原理和稳定的性能，为学习和实践数字电路提供了宝贵的平台。掌握 74LS161 的使用，不仅是对一个具体芯片的理解，更是对同步数字逻辑基本原理的深刻把握。
