74LS175 四D触发器：引脚图与功能详解

在数字逻辑电路设计中，存储元件扮演着至关重要的角色，它们能够保持数字信号的状态，为时序逻辑电路的构建提供基础。在众多存储器件中，D型触发器因其简洁的结构和直观的功能而得到广泛应用。74LS175是一款经典的四D型触发器集成电路，属于TTL（晶体管-晶体管逻辑）家族的低功耗肖特基（LS）系列，以其高性能和可靠性在早期和当前的一些数字系统中依然占有一席之地。本文将对74LS175的引脚图、各个引脚的功能、内部结构、工作原理、以及其在实际应用中的考量进行深入且详细的阐述，旨在为读者提供一个全面而透彻的理解。

引脚图与引脚功能概述

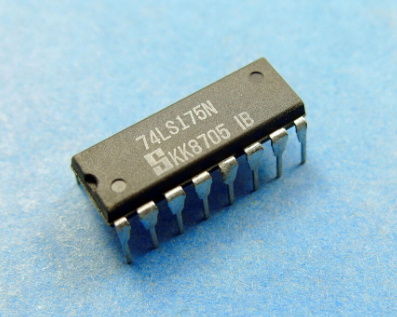

74LS175通常采用16引脚的双列直插式封装（DIP）。理解其引脚排列和各自的功能是正确使用该芯片的前提。以下是74LS175的典型引脚图及其对应功能的详细描述：

1. 引脚排列图

      +--/--+
  1D  |1   16| VCC
  1Q  |2   15| 4Q
  1/Q |3   14| 4/Q
  2D  |4   13| 3D
  2Q  |5   12| 3Q
  2/Q |6   11| 3/Q
  GND |7   10| CLK
  CLR |8    9|
      +------+

2. 各引脚功能详解

• VCC (引脚16)：电源正极这是集成电路的电源输入引脚，通常连接到+5V直流电源。为芯片内部的所有逻辑门和电路提供工作所需的电力。稳定的电源供应对于芯片的正常工作至关重要，任何电源波动都可能导致芯片功能异常。

• GND (引脚7)：接地这是集成电路的公共接地引脚，通常连接到电路的零电位点。与VCC共同构成芯片的电源回路，是所有信号和内部电路的参考电位。正确的接地方式能够有效抑制噪声，提高电路的稳定性。

• CLK (引脚10)：时钟输入CLK引脚是74LS175所有四个D触发器的同步时钟输入。这款芯片是正边沿触发的，这意味着当CLK引脚上的电平从低电平（L）跳变到高电平（H）的瞬间（即时钟的上升沿），数据输入端D上的逻辑状态会被锁存到相应的Q输出端。时钟信号的质量，包括其上升沿的陡峭程度、频率稳定性和占空比，都会直接影响触发器的数据传输性能和整个时序电路的可靠性。

• CLR (引脚8)：清除输入（低电平有效）CLR引脚是一个异步清除输入端，且是低电平有效的。当CLR引脚上的电平被强制拉低（逻辑0）时，无论时钟信号CLK处于何种状态，所有四个D触发器的Q输出端都会被强制清零为逻辑0，同时其反相输出/Q会被强制置为逻辑1。这个功能在系统初始化或需要快速重置触发器状态时非常有用。需要注意的是，CLR引脚在正常工作时通常应保持高电平，以避免误触发清除操作。

• 1D, 2D, 3D, 4D (引脚1, 4, 13, 15)：数据输入这些是四个独立的D型触发器的数据输入端。在每个时钟上升沿到来时，对应D输入端的逻辑状态（逻辑0或逻辑1）会被锁存并传输到相应的Q输出端。这些引脚承载了待存储或传输的数字数据。

• 1Q, 2Q, 3Q, 4Q (引脚2, 5, 12, 14)：数据输出这些是四个独立的D型触发器的正向数据输出端。在时钟上升沿之后，Q输出端会反映出对应D输入端在时钟上升沿时的逻辑状态。这些输出可以直接驱动其他逻辑门或作为后续电路的输入。

• 1/Q, 2/Q, 3/Q, 4/Q (引脚3, 6, 11)：反向数据输出这些是四个独立的D型触发器的反向数据输出端。与Q输出端的功能相反，在时钟上升沿之后，/Q输出端会反映出对应D输入端在时钟上升沿时的逻辑状态的反相结果。也就是说，如果Q为高电平，则/Q为低电平；如果Q为低电平，则/Q为高电平。这些反相输出在某些逻辑设计中可以简化电路或提供互补信号。

内部结构与工作原理

74LS175内部集成了四个独立的D型触发器。虽然外部引脚看起来很简单，但其内部结构是一个精巧的时序逻辑电路。每个D触发器通常由若干个与非门（NAND gates）或与门（AND gates）与或门（OR gates）以及反相器（Inverters）构成，形成主从锁存器（Master-Slave Latch）或边沿触发器（Edge-Triggered Flip-Flop）结构。

1. D型触发器的基本原理

D型触发器，全称为“数据触发器”或“延迟触发器”，其核心功能是在时钟脉冲的作用下，将输入D端的数据“暂存”并输出到Q端。它的行为可以用以下特性表描述：

其中：

• ↑ 表示时钟的上升沿。

• H 表示高电平。

• L 表示低电平。

• X 表示任意状态（高电平或低电平）。

• 保持 表示输出状态不变。

2. 边沿触发机制

74LS175采用正边沿触发机制。这意味着触发器只在时钟信号从低到高的转换瞬间（即上升沿）读取D输入端的数据并更新Q输出端。在时钟信号处于高电平、低电平或下降沿时，D输入端的变化不会影响Q输出端，Q输出端会保持其上一个时钟上升沿所锁存的状态。这种边沿触发特性确保了数据传输的同步性，避免了输入信号在时钟周期内发生变化可能引起的“竞争冒险”问题，是构建复杂时序逻辑系统的基础。

3. 异步清除功能

CLR引脚提供了一个异步控制功能。所谓“异步”，是指其作用不受时钟信号的控制。当CLR为低电平时，无论CLK和D的状态如何，所有触发器都会立即被复位到Q=0，/Q=1的状态。这个功能在系统上电复位、错误状态清除或测试时非常有用，因为它允许设计者在不等待时钟周期的情况下强制触发器进入已知状态。在正常操作中，CLR通常连接到VCC（高电平），以禁用异步清除功能，确保触发器由时钟同步控制。

主要特性与电气参数

作为LS（Low-Power Schottky）系列的一员，74LS175具有一些典型的电气特性和优势：

1. 低功耗与标准TTL器件相比，LS系列采用了肖特基二极管钳位技术，有效降低了门电路的功耗，同时保持了较快的开关速度。这对于功耗敏感的应用场景具有重要意义。

2. 较高扇出能力74LS175的输出通常能够驱动多个标准TTL输入端，这意味着一个74LS175的输出可以连接到其他多个逻辑芯片的输入，而不会出现驱动能力不足的问题。这简化了电路设计，减少了额外的缓冲器需求。

3. 工作电压范围典型的74LS系列器件工作电压范围为4.75V至5.25V，标称电压为5V。在此电压范围内，器件能够保证其性能指标。

4. 传播延迟传播延迟是指输入信号（如时钟上升沿或D数据变化）到输出信号（Q或/Q）发生相应变化所需的时间。对于74LS175，其时钟到Q的传播延迟通常在十几纳秒（ns）的量级，这个参数决定了电路的最大工作频率。清除到Q的传播延迟通常会更短。

5. 输入/输出高低电平阈值TTL器件对逻辑高电平和逻辑低电平有明确的电压阈值规定。例如，输入电压低于0.8V通常被识别为逻辑低电平，而高于2.0V则被识别为逻辑高电平。输出高电平通常在2.7V以上，输出低电平在0.5V以下。这些标准确保了不同TTL芯片之间的兼容性。

6. 抗干扰能力TTL器件具有一定的抗干扰能力，但与其他逻辑家族（如CMOS）相比，在噪声裕度方面可能略逊一筹。在实际应用中，需要注意电源去耦、信号完整性等问题，以确保电路的稳定运行。

应用场景

74LS175因其四D触发器的特性，在数字系统中有着广泛而多样的应用。以下是一些典型的应用场景：

1. 寄存器（Registers）这是74LS175最直接和常见的应用。多个74LS175可以级联或并行连接，形成更宽的数据寄存器，用于临时存储多位并行数据。例如，一个8位的寄存器可以使用两个74LS175来实现，每个74LS175提供4位存储能力。这些寄存器在CPU、微控制器、数字信号处理器等系统中扮演着关键角色，用于存储指令、数据或地址信息。

2. 数据同步器（Data Synchronizers）在异步系统中，当数据从一个时钟域传输到另一个时钟域时，需要进行数据同步以避免亚稳态问题。74LS175可以作为同步器使用，通过将异步数据输入到一个D触发器，并使用目标时钟域的时钟进行锁存，从而确保数据在目标时钟域内是同步且稳定的。通常会使用两个或更多的D触发器串联，以提高同步的可靠性。

3. 移位寄存器（Shift Registers）尽管74LS175本身不是一个专用的移位寄存器，但通过巧妙的外部连接，可以利用其D触发器构建简单的移位寄存器。例如，将前一个触发器的Q输出连接到下一个触发器的D输入，并通过共同的时钟驱动，就可以实现数据的串行移位。这在串行数据传输、数据转换和序列生成等应用中非常有用。

4. 计数器（Counters）虽然74LS175不是计数器的主要组成部分，但它可以作为计数器设计中的辅助元件。例如，在环形计数器（Ring Counter）或扭环计数器（Johnson Counter）中，D触发器是其核心构成单元。通过将D触发器以特定的反馈方式连接，可以实现不同模数的计数功能。

5. 频率分频器（Frequency Dividers）单个D触发器可以实现二分频（将输入时钟频率除以2）的功能。通过将Q输出反馈到D输入，并利用时钟的上升沿触发，Q输出会以输入时钟频率一半的速度翻转。多个74LS175的触发器可以级联，实现更高阶的频率分频，例如四分频、八分频等。这在时钟生成、时序控制和数字频率计等应用中很常见。

6. 数据选择器/多路复用器辅助电路在一些复杂的数据选择或多路复用电路中，D触发器可以用于锁存选择信号或数据，确保数据传输的同步性和稳定性。例如，在高速数据通路中，D触发器可以作为数据通路的缓冲，防止数据在选择信号变化时产生毛刺。

7. 脉冲同步与整形对于宽度不规则或带有噪声的脉冲信号，可以通过74LS175的D触发器进行整形和同步。在时钟上升沿到来时，D触发器只捕获D输入在那个瞬间的状态，从而产生一个与时钟同步、边沿锐利的输出脉冲，有效滤除噪声和抖动。

8. 锁存器（Latches）虽然D触发器通常指边沿触发器件，但在某些语境下，它也扮演着锁存器的角色，即在时钟特定电平有效期间（而非边沿）透明地传输数据。但74LS175是明确的边沿触发器，其锁存功能体现在对时钟上升沿数据的捕捉和保持。

设计与使用注意事项

为了确保74LS175在电路中稳定可靠地工作，需要注意以下几点：

1. 电源去耦在VCC和GND引脚附近应放置一个0.1μF（微法拉）的陶瓷电容，作为去耦电容。这个电容能够滤除电源线上的高频噪声，为芯片提供瞬时电流，抑制芯片内部逻辑门开关时产生的电源纹波，从而提高电路的稳定性和抗干扰能力。对于多个数字芯片，通常建议每个芯片放置一个去耦电容，或者在板级电源入口处放置一个较大的电解电容和多个较小的陶瓷电容组合。

2. 未使用输入端的处理对于未使用的D输入端，应将其连接到GND或VCC，而不是悬空。悬空的TTL输入端容易受到噪声干扰，被误识别为高电平或低电平，导致芯片行为不稳定。对于74LS175，如果某个触发器未使用，其D输入端应明确连接。

3. CLR引脚的管理在正常操作中，CLR引脚应连接到高电平（VCC）以禁用异步清除功能。如果需要复位功能，可以通过一个按钮或复位电路连接到CLR引脚，但在非复位状态下必须确保其为高电平。不正确的CLR处理是导致电路行为异常的常见原因。

4. 时钟信号质量时钟信号的质量对时序电路至关重要。应确保时钟信号的边沿足够陡峭，没有过大的噪声、抖动（Jitter）或毛刺（Glitches）。低质量的时钟信号可能导致触发器误触发或无法正常锁存数据。在高速应用中，可能需要使用时钟缓冲器或驱动器来保证时钟信号的完整性。

5. 扇出与负载虽然74LS175具有一定的扇出能力，但仍需注意其输出负载不能超过数据手册中规定的最大值。过大的负载会导致输出电平下降，影响与其他逻辑门的兼容性，甚至可能损坏芯片。应合理计算每个输出端的总负载（包括输入电流和电容负载）。

6. 信号完整性在高速数字电路设计中，尤其是在PCB布线时，需要考虑信号完整性问题。包括阻抗匹配、串扰、反射等。虽然74LS175的工作频率相对较低，但在一些长线传输或高频应用中，这些因素仍然需要引起重视。合理规划信号走线，避免长距离的非匹配传输线。

7. ESD防护所有集成电路都对静电放电（ESD）敏感。在操作和安装74LS175时，应采取适当的ESD防护措施，如佩戴防静电腕带、使用防静电工作台等，以防止静电损坏芯片。

与其它同类芯片的比较

在数字逻辑家族中，除了74LS175，还有许多类似的D型触发器芯片，例如：

• 74HC175 / 74HCT175： 这是CMOS（互补金属氧化物半导体）版本的四D触发器。HC系列具有更低的功耗、更宽的电源电压范围（通常为2V至6V）和更高的噪声裕度，但通常速度略低于LS系列。HCT系列则是HC系列中与TTL兼容的输入版本，可以直接与TTL输出连接。在现代设计中，CMOS器件因其低功耗和高集成度而更受欢迎。

• 74LS74 / 74HC74： 这是双D触发器，包含两个独立的D型触发器，通常带有置位（Preset）和清除（Clear）功能。如果只需要两个D触发器，74LS74会是更经济的选择。

• 74LS374 / 74HC374： 这是八D触发器，通常带有三态输出（Tri-state Output），常用于作为总线接口或数据锁存器。当需要存储更多位并行数据时，这些八位D触发器更为适用。

选择合适的D触发器芯片需要综合考虑应用需求，包括功耗、速度、驱动能力、工作电压、成本以及封装类型等因素。74LS175在许多传统或对功耗和速度平衡要求不高的应用中仍然是一个可靠的选择。

总结

74LS175作为一款经典的四D型触发器集成电路，以其清晰的引脚定义、标准的TTL逻辑特性、以及可靠的边沿触发和异步清除功能，在数字电子领域发挥着重要作用。它提供了一种高效的方式来存储和同步四位并行数据，是构建寄存器、数据同步器、移位寄存器等多种时序逻辑电路的基础元件。深入理解其引脚功能、工作原理和应用注意事项，对于数字电路设计者至关重要。尽管随着技术的进步，CMOS等更先进的逻辑家族逐渐成为主流，但74LS175及其LS系列兄弟姐妹们依然是理解数字逻辑基础和学习时序电路设计的经典范例，其核心原理和应用思想在现代数字IC设计中依然得到了广泛的继承和发展。掌握74LS175，不仅是掌握一个具体的芯片，更是掌握数字时序逻辑电路设计的精髓。
