74LS10芯片详解：引脚图、功能表与应用深度解析

74LS10是一款经典的TTL（晶体管-晶体管逻辑）集成电路芯片，属于74系列逻辑器件中的一员。它包含三个独立的、三输入的与非门，在数字逻辑电路设计中有着广泛的应用。理解其引脚配置、逻辑功能以及在各种场景下的应用是数字电路学习与实践的基础。本文将对74LS10芯片进行详尽的介绍，从其基本特性、引脚图、功能表入手，深入探讨其内部结构、工作原理、典型应用以及在现代电子技术中的地位。

74LS10概述：数字逻辑的基石

74LS10芯片，作为低功耗肖特基TTL系列的一员，以其稳定的性能、相对较低的功耗和广泛的兼容性，在数字逻辑设计领域占据着重要地位。它的“LS”前缀表示它是“Low-power Schottky”系列，这意味着它在保持较高开关速度的同时，有效降低了功耗，这对于许多数字系统来说是至关重要的特性。该芯片内部集成了三个完全独立的、三输入的与非门。每个与非门都能够执行标准的布尔逻辑运算，即当所有输入均为高电平时，输出为低电平；否则，输出为高电平。这种基本逻辑门的组合为构建更复杂的数字电路提供了基础单元。从简单的组合逻辑电路到时序逻辑电路，74LS10都能够发挥其作用，例如作为数据选择器、译码器、编码器等电路的基本组成部分。其广泛的应用范围也体现在它不仅用于教学实验，更是许多实际电子产品中的关键组件，例如早期的计算机系统、工业控制设备以及各种消费电子产品中。

74LS10引脚图：芯片的物理接口

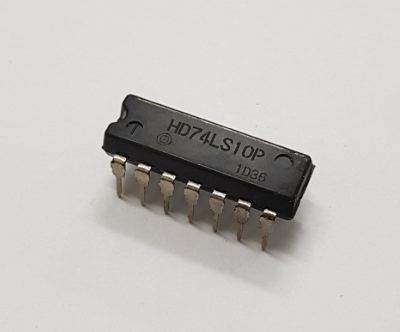

理解74LS10的引脚图是正确使用该芯片的前提。74LS10通常采用14引脚双列直插封装（DIP-14），每个引脚都有其特定的功能。以下是74LS10的典型引脚配置及其详细说明：

引脚详细功能解析：

• 1A, 1B, 1C（引脚1, 2, 3）： 这些是第一个三输入与非门的输入端。当这三个引脚都为高电平（逻辑“1”）时，相应的输出1Y将变为低电平（逻辑“0”）。否则，只要其中任何一个输入为低电平，输出1Y就保持高电平。在实际应用中，这些输入可以连接到其他逻辑门的输出、传感器信号或者控制开关，用于实现特定的逻辑功能。

• 2A, 2B, 2C（引脚4, 5, 6）： 这些是第二个三输入与非门的输入端。它们的功能与第一个门的输入完全相同，独立地接收各自的逻辑信号。这种独立性使得74LS10能够同时处理三组不同的三输入与非逻辑运算，提高了芯片的利用率和电路设计的灵活性。

• 3A, 3B, 3C（引脚8, 9, 10）： 这些是第三个三输入与非门的输入端。同样地，它们独立于前两个门，用于实现第三组三输入与非逻辑。设计人员可以根据电路的需求，灵活地使用这三个独立的与非门，甚至可以将它们串联或并联起来，以构建更为复杂的布尔逻辑表达式。

• GND（引脚7）： 这是芯片的公共地线连接点，必须连接到电路的负极或地线。正确的接地对于芯片的稳定工作至关重要，它可以确保参考电压的稳定，并有效抑制噪声干扰。在多芯片系统中，所有芯片的GND引脚通常都会连接到共同的地平面。

• VCC（引脚14）： 这是芯片的电源正极输入端，通常需要连接到+5V的直流电源。VCC为芯片内部的晶体管和电路提供工作所需的能量。为了确保芯片的稳定供电，通常会在VCC引脚附近并联一个去耦电容（例如0.1μF），以滤除电源噪声并提供瞬时电流。

• 1Y（引脚13）： 这是第一个三输入与非门的输出端。它输出的逻辑状态由输入1A、1B、1C的逻辑状态决定，遵循与非门的逻辑功能。

• 2Y（引脚12）： 这是第二个三输入与非门的输出端。其输出逻辑由输入2A、2B、2C决定。

• 3Y（引脚11）： 这是第三个三输入与非门的输出端。其输出逻辑由输入3A、3B、3C决定。

了解并记住这些引脚的功能对于任何使用74LS10芯片的工程师和学生来说都是基础且关键的。错误的引脚连接可能导致芯片损坏或电路功能异常。

74LS10功能表：逻辑行为的精确定义

功能表，也称为真值表，是描述数字逻辑门输入和输出之间关系的标准方法。对于74LS10中的每一个三输入与非门，其功能表都完全相同。以下是其中一个与非门（以第一个门为例，输入为A、B、C，输出为Y）的功能表：

功能表解读：

• 输入表示： 表中的“0”代表低电平（逻辑假），“1”代表高电平（逻辑真）。在TTL系列芯片中，低电平通常对应于0V到0.8V的电压范围，高电平通常对应于2V到5V的电压范围。

• 输出表示： 输出Y也使用“0”和“1”来表示低电平和高电平。

• 与非门逻辑： 从功能表中可以清楚地看到，只有当所有三个输入（A、B、C）都为高电平（1）时，输出Y才为低电平（0）。在所有其他情况下，即只要有一个或多个输入为低电平（0），输出Y就为高电平（1）。这完美地诠释了“与非”逻辑运算的定义：先进行“与”操作（所有输入都为真，结果才为真），然后将“与”的结果进行“非”操作（取反）。

布尔表达式：

三输入与非门的布尔表达式可以表示为：

Y=A⋅B⋅C

或者

Y=(ABC)′

其中，“⋅”表示逻辑“与”操作，“”或“$' $”表示逻辑“非”操作。这个表达式简洁地概括了功能表中的所有逻辑关系。

重要性：

功能表是数字逻辑电路设计的核心。通过功能表，工程师可以直观地理解芯片的逻辑行为，从而在设计阶段预测电路的输出，并进行故障排除。在设计复杂系统时，将各个逻辑门的功能表组合起来，可以构建出整个系统的逻辑行为模型，确保设计的正确性。

74LS10内部结构与工作原理：深入芯片核心

要全面理解74LS10的工作，有必要对其内部结构和TTL逻辑门的工作原理有一个大致的了解。74LS10内部的每个与非门都是由多个晶体管（双极性结型晶体管，BJT）、二极管和电阻组成的复杂网络。典型的TTL与非门结构包括：输入级、中间级（或称移相级）和输出级（或称图腾柱输出级）。

1. 输入级：输入级通常由一个多发射极晶体管或多个独立二极管组成。在74LS10中，对于三输入与非门，可能是一个具有三个发射极的晶体管，或者使用三个PN结二极管与一个基极电阻相连。当所有输入都为高电平（例如+5V）时，输入晶体管的发射极-基极结都处于反向偏置或截止状态，基极电流将流向晶体管的集电极。如果其中任何一个输入为低电平（例如0V），相应的发射极-基极结就会正向偏置，电流会从基极流向该低电平输入端。

2. 中间级：中间级通常由一个晶体管组成，其基极连接到输入级的集电极。这个晶体管作为倒相器，将输入级的信号反相。如果输入级的集电极电流很大（对应于输入均为高电平），则中间级晶体管导通；如果输入级的集电极电流很小或没有（对应于至少一个输入为低电平），则中间级晶体管截止。

3. 输出级（图腾柱输出）：TTL逻辑门最典型的输出级是“图腾柱”结构，它由两个晶体管串联组成，一个在上方（上拉晶体管），一个在下方（下拉晶体管）。

• 当输出为高电平（逻辑“1”）时： 下拉晶体管截止，上拉晶体管导通，通过上拉晶体管和串联的二极管（用于电平转换）向输出端提供高电平。此时，输出端与VCC连接，提供拉高电流。

• 当输出为低电平（逻辑“0”）时： 下拉晶体管导通，上拉晶体管截止。此时，输出端通过下拉晶体管连接到地，提供拉低电流。

74LS系列与标准TTL的区别：74LS系列（低功耗肖特基）与标准74系列TTL门的主要区别在于使用了肖特基二极管。肖特基二极管并联在每个晶体管的基极-集电极结上，它们的作用是防止晶体管深度饱和。当晶体管进入饱和状态时，它需要更长的时间才能退出饱和并截止，从而减慢了开关速度。肖特基二极管可以有效地“钳位”晶体管的饱和电压，阻止其深度饱和，从而显著提高开关速度并降低开关损耗。这就是“低功耗肖特基”名称的由来，它在提供相对较高速度的同时，比标准TTL门消耗更少的功率。

工作原理总结：以一个三输入与非门为例：

• 当所有输入A、B、C都为高电平（例如5V）时： 输入级晶体管的发射极-基极结都反偏，电流流向中间级晶体管的基极，使中间级晶体管导通。中间级晶体管的导通使得输出级下方的下拉晶体管导通，而上方的上拉晶体管截止，最终导致输出Y为低电平（0）。

• 当至少一个输入A或B或C为低电平（例如0V）时： 相应的输入级发射极-基极结正偏，电流从中间级晶体管的基极流向该低电平输入端，导致中间级晶体管截止。中间级晶体管的截止使得输出级下方的下拉晶体管截止，而上方的上拉晶体管导通，最终导致输出Y为高电平（1）。

通过这种巧妙的晶体管和二极管配置，74LS10实现了稳定的与非逻辑功能。理解这些内部机制对于进行高级故障排除、优化电路性能以及设计兼容性强的数字系统至关重要。

74LS10典型应用：构建数字世界的基石

尽管现代数字电路设计更多地转向了微控制器和可编程逻辑器件（如FPGA），但74LS10这样的基本逻辑门在教学、理解数字逻辑基础以及一些特定场景下仍然具有重要的应用价值。其三个独立的与非门提供了极大的灵活性，可以用于构建各种组合逻辑电路。

1. 基本逻辑功能的实现：与非门是一种“通用门”，这意味着理论上可以使用足够的与非门来构建任何其他基本的逻辑门，包括与门、或门、非门、异或门和同或门。

• 非门（反相器）： 将与非门的两个或三个输入短接在一起，即可实现非门功能。如果输入为A，则输出为$overline{A}$。

• 与门： 将一个与非门的输出连接到另一个与非门的两个输入端（作为非门使用），即可实现与门功能。即 A⋅B=A⋅B。

• 或门： 通过德摩根定律，A⋅B=A+B。因此，通过将两个输入先经过非门（由与非门构成），然后将它们的输出再输入到另一个与非门，即可实现或门功能。即 A⋅B=A+B。

2. 数据选择器（多路复用器）的构建：数据选择器根据控制信号选择多个输入中的一个，并将其传递到输出。虽然有专门的集成数据选择器芯片（如74LS151），但可以使用74LS10与其他逻辑门（如非门）组合来构建简单的多路选择器。例如，一个2选1数据选择器可以通过两个与门、一个或门和一个非门实现，而这些基本门都可以用74LS10来构建。

3. 译码器/编码器的部分实现：译码器将二进制输入代码转换为唯一的输出线激活信号，而编码器则执行相反的操作。74LS10可以作为这些电路中的一个组成部分，用于生成或检测特定的输入组合。例如，在需要检测特定三位二进制码时，一个74LS10与非门可以直接实现该功能。

4. 门控电路：在需要控制信号通过或阻止其通过的场景中，与非门可以作为门控开关。例如，当所有控制信号都满足特定条件时，才允许某个信号通过。

5. 锁存器/触发器的辅助逻辑：尽管74LS10本身是组合逻辑门，但在构建更复杂的时序逻辑电路，如SR锁存器、D触发器或JK触发器时，它常被用作辅助逻辑，用于处理输入信号或产生控制信号。例如，在异步SR锁存器中，交叉耦合的与非门是其核心。

6. 振荡器和脉冲发生器：通过将与非门连接成环形振荡器（例如，奇数个非门串联），可以生成方波信号。74LS10的三个门可以用于构建一个简单的三级环形振荡器，用于产生时钟信号或测试信号。

7. 组合逻辑功能的实现：这是74LS10最直接的应用。任何可以表示为与非门逻辑的布尔表达式都可以直接通过74LS10来实现。例如，设计一个投票系统，当至少两人同意时，结果为“同意”。如果用与非门实现，可能需要更复杂的逻辑，但如果是检测“所有人都同意”的条件，74LS10就能直接满足。

8. 状态机逻辑：在小型状态机设计中，74LS10可以用于实现状态转换逻辑或输出逻辑。例如，根据当前状态和输入生成下一个状态的逻辑，或者根据当前状态生成输出的逻辑。

实际应用案例：在早期的个人计算机、游戏机以及各种工业控制系统中，74LS10常用于地址译码、I/O控制逻辑、状态机逻辑以及各种外围设备的接口电路中。例如，在一个简单的存储器地址译码器中，可能需要特定的地址线组合才能激活某个存储芯片，这时就可以使用74LS10来检测这些地址线的状态。

尽管现在有更集成、更灵活的芯片可用，但从74LS10这样的基本逻辑门开始学习，对于理解数字电路的底层原理、逻辑设计思维以及硬件实现细节是不可或缺的。它提供了一个直观的平台，让学习者能够亲手搭建和测试逻辑电路，从而加深对数字逻辑的理解。

74LS10的电气特性与使用注意事项

为了确保74LS10芯片的正常工作和系统的稳定性，理解其电气特性和使用注意事项至关重要。

1. 电源电压（VCC）：74LS10的典型工作电压为+5V。其允许的工作电压范围通常在4.75V到5.25V之间。过高或过低的电压都可能导致芯片功能异常甚至损坏。在实际电路中，建议使用稳压电源，并在VCC引脚附近放置一个0.1μF的去耦电容，以吸收电源噪声，提供瞬时电流，从而确保电源的稳定性。

2. 输入电压与电流：

• 高电平输入电压（VIH）： 保证高电平输入的最小电压，通常为2.0V。低于此电压可能会被识别为低电平。

• 低电平输入电压（VIL）： 保证低电平输入的最大电压，通常为0.8V。高于此电压可能会被识别为高电平。

• 高电平输入电流（IIH）： 当输入为高电平时的输入电流，通常为微安级。

• 低电平输入电流（IIL）： 当输入为低电平时的输入电流，通常为毫安级（漏电流）。

3. 输出电压与电流：

• 高电平输出电压（VOH）： 保证高电平输出的最小电压，通常为2.7V。

• 低电平输出电压（VOL）： 保证低电平输出的最大电压，通常为0.5V。

• 高电平输出电流（IOH）： 输出为高电平时的最大拉电流，即能够向负载提供的电流。通常为-0.4mA。

• 低电平输出电流（IOL）： 输出为低电平时的最大灌电流，即能够从负载吸收的电流。通常为8mA。

这些电流参数决定了74LS10能够驱动的负载能力（扇出系数）。例如，一个门能够驱动多少个同系列的其他门。

4. 传播延迟：传播延迟是指信号从输入端到输出端所需的时间。74LS10的传播延迟通常在纳秒级别，这对于高速数字系统来说是一个重要的性能指标。LS系列芯片的传播延迟通常比标准TTL系列更短。

5. 功耗：LS系列芯片以其低功耗而闻名。静态功耗和动态功耗（开关时产生的功耗）是衡量芯片能效的关键指标。在设计电池供电或功耗敏感的系统时，这是一个重要的考量因素。

6. 工作温度范围：74LS10通常设计在商业级温度范围（0°C到70°C）或工业级温度范围（-40°C到85°C）内正常工作。在极端温度下使用可能会影响芯片的性能和可靠性。

使用注意事项：

• 静电防护： 74LS10是CMOS兼容的TTL芯片，但仍然对静电敏感。在操作和安装芯片时，应采取适当的静电防护措施，例如佩戴防静电腕带，在防静电工作台上操作。

• 电源去耦： 在VCC引脚附近放置0.1μF的陶瓷电容用于去耦，以减少电源线上的瞬态噪声对芯片工作的影响。

• 输入悬空处理： TTL输入的悬空状态通常被识别为高电平。然而，为了避免不确定的状态和潜在的噪声干扰，强烈建议所有未使用的输入引脚要么连接到VCC（通过适当的上拉电阻），要么连接到地，或者连接到其他逻辑门的固定输出。

• 输出负载： 确保输出电流不超过芯片的最大灌电流或拉电流能力。如果需要驱动大电流负载，应使用缓冲器或驱动器芯片。

• 扇出能力： 注意74LS10的扇出能力，即一个输出可以驱动多少个相同类型的输入。超出扇出能力可能导致电压电平不稳定或逻辑错误。

• 电源序列： 在多电源系统中，确保按照正确的上电和下电顺序，以防止闩锁效应或其他损坏。

• 故障排除： 当电路出现问题时，首先检查电源连接、接地是否牢固，然后检查各个输入和输出的逻辑电平是否符合预期。逻辑分析仪或示波器是进行故障排除的有效工具。

遵循这些电气特性和使用注意事项，可以最大程度地发挥74LS10芯片的性能，并确保其在电路中的稳定可靠运行。

74LS10在数字电路发展中的地位与未来展望

74LS10以及整个74系列TTL逻辑芯片家族，在20世纪中后期主导了数字逻辑电路的设计。它们在个人计算机的早期发展、工业自动化、通信设备以及各种消费电子产品中发挥了不可替代的作用。这些芯片的出现，使得数字电路设计从分立元件时代迈向了集成电路时代，极大地简化了电路的复杂性，提高了可靠性并降低了成本。

历史意义：

• 标准化与普及： 74系列芯片的标准化封装和逻辑功能，使得全球的工程师能够共享设计理念和组件，极大地推动了数字电子技术的发展和普及。

• 教育工具： 74LS10等基本逻辑门是数字逻辑课程中不可或缺的教学工具，它们帮助学生直观地理解布尔代数、逻辑门原理和组合逻辑设计。

• 奠定基础： 74LS系列为后续更高级的集成电路技术（如CMOS）奠定了基础。许多现代数字IC的设计原理仍然可以追溯到这些经典的TTL电路。

现状与挑战：

尽管74LS10在历史上地位显赫，但在当今的数字电路设计中，其直接应用场景已大为减少。主要原因包括：

• 集成度更高： 现代微控制器（MCU）、可编程逻辑器件（PLD，如CPLD和FPGA）以及片上系统（SoC）能够在一个芯片上集成数百万甚至数十亿个逻辑门，提供远超74LS10的功能和灵活性。

• 功耗与速度： 虽然74LS系列在TTL中属于低功耗，但与现代CMOS技术相比，其功耗仍然较高。在速度方面，高速CMOS逻辑门和串行通信协议在许多应用中也取代了并行TTL逻辑。

• 设计复杂性： 使用分立逻辑门设计复杂系统会涉及大量的布线和引脚连接，增加了设计和调试的复杂性。而PLD和MCU则允许通过软件编程来实现复杂的逻辑功能，大大简化了硬件设计过程。

• 封装与尺寸： DIP封装虽然易于手工焊接，但对于小型化和高密度集成而言效率低下。现代芯片多采用表面贴装技术（SMT）封装，尺寸更小。

未来展望：

尽管如此，74LS10这样的基本逻辑门并不会完全消失。它们仍然在以下领域保有一定的地位：

• 教学与实验： 作为学习数字逻辑和布尔代数的基础，74LS10在教育领域仍将继续发挥其价值。许多大学和职业学校的数字电路实验仍会使用这些芯片。

• 故障排除与维护： 在维护老旧设备时，了解和能够替换这些经典芯片是必不可少的技能。

• 特定简单应用： 对于一些只需要少数逻辑门就能解决的简单控制或接口问题，74LS10仍然是一个经济实惠且易于实现的方案。例如，在业余爱好者的项目中，或者在一些简单的数字信号调理电路中。

• 遗产系统： 许多仍在运行的工业控制系统和嵌入式设备可能仍然依赖于这些经典的TTL芯片，因此对其的理解和供应仍然具有一定的重要性。

总而言之，74LS10是数字电子技术发展史上的一个里程碑。它所代表的TTL逻辑系列，为现代数字世界的构建奠定了坚实的基础。虽然其直接应用场景在减少，但它在教育、历史研究和特定利基市场中的价值将持续存在，提醒着我们数字逻辑设计从零开始的演变历程。理解74LS10，就是理解数字逻辑的基石，这对于每一个投身于电子工程领域的人来说，都是一笔宝贵的财富。
