74ls08引脚图


74LS08芯片详细介绍
1. 74LS08芯片概述
74LS08是一款非常常见的TTL(晶体管-晶体管逻辑)系列集成电路,属于小规模集成电路(SSI)。它内部集成了四个独立的、带施密特触发器输入的双输入与门(Quad 2-Input AND Gate)。这款芯片因其广泛的兼容性、稳定的性能和相对简单的功能,在数字电路设计中被大量使用,尤其适用于需要逻辑“与”运算的场合。

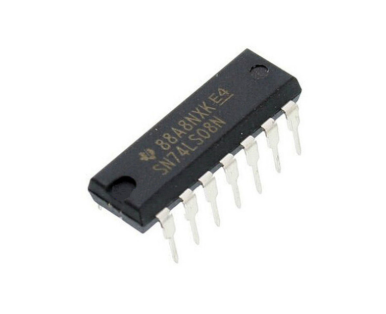

“LS”代表低功耗肖特基(Low-power Schottky),这意味着该系列芯片在保证较高工作速度的同时,显著降低了功耗,这使其在功耗敏感的应用中更具优势。74LS08通常采用标准的14引脚双列直插封装(DIP),易于在面包板或PCB上进行原型开发和焊接。
2. 74LS08引脚图与引脚功能
理解74LS08的功能,首先要从其引脚图入手。标准的74LS08芯片通常采用14引脚DIP封装,其引脚排列是固定的,并且可以通过芯片上的标记(如半圆形凹槽或点)来确定1号引脚的位置。
+--/--+
1A |1 14| VCC
1B |2 13| 4B
1Y |3 12| 4A
2A |4 11| 4Y
2B |5 10| 3B
2Y |6 9| 3A
GND |7 8| 3Y
+------+
引脚功能详细说明:
VCC (引脚 14): 这是芯片的电源正极输入引脚。对于标准的TTL逻辑芯片,VCC通常连接到+5V直流电源。提供稳定的电源是芯片正常工作的基本前提。任何电源电压的波动都可能导致芯片功能异常。在实际应用中,通常会在VCC引脚附近并联一个0.01μF到0.1μF的去耦电容,以滤除电源线上的高频噪声,确保电源的纯净。
GND (引脚 7): 这是芯片的接地引脚,应连接到电路的公共地线。接地是提供电路参考电位的重要一环,确保电流回路的完整性。与VCC引脚类似,稳定的接地对于芯片的稳定工作至关重要。
输入引脚 (Ax, Bx):
1A (引脚 1),1B (引脚 2)
2A (引脚 4),2B (引脚 5)
3A (引脚 9),3B (引脚 10)
4A (引脚 12),4B (引脚 13)这些是四个与门的输入引脚。每个与门有两个输入端,分别标记为A和B(例如,第一个与门是1A和1B,第二个是2A和2B,依此类推)。这些引脚接收数字逻辑信号(高电平表示逻辑1,低电平表示逻辑0)。根据与门的逻辑特性,只有当两个输入都为高电平(逻辑1)时,对应的输出才为高电平;否则,只要有一个输入为低电平(逻辑0),输出就为低电平。
输出引脚 (Yx):
1Y (引脚 3)
2Y (引脚 6)
3Y (引脚 8)
4Y (引脚 11)这些是四个与门的输出引脚。每个输出引脚对应一个与门,显示该与门的逻辑运算结果。例如,引脚3(1Y)是与门1的输出,它将反映1A和1B的与逻辑结果。这些输出可以驱动其他数字逻辑门,或者通过适当的接口驱动LED等指示设备。
3. 74LS08逻辑功能与真值表
74LS08内部包含四个独立的双输入与门。与门的逻辑功能是数字电路中最基本的逻辑运算之一。
逻辑表达式:对于任何一个与门,如果输入为A和B,输出为Y,则其逻辑表达式为:Y=AcdotB 或 Y=AwedgeB 或 Y=AtextANDB这表示只有当A和B都为真(逻辑1)时,Y才为真(逻辑1)。
真值表:下表显示了单个与门的逻辑行为:
输入 A | 输入 B | 输出 Y |
0 | 0 | 0 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
从真值表中可以看出,只有当两个输入都是高电平(逻辑1)时,输出才为高电平(逻辑1)。只要有一个输入是低电平(逻辑0),无论另一个输入是什么,输出都将是低电平(逻辑0)。
由于74LS08内部有四个这样的与门,它们各自独立工作,互不影响。这意味着你可以同时使用一个、两个、三个或全部四个与门,而无需担心它们之间的串扰。
4. 74LS08电气特性
了解74LS08的电气特性对于正确设计和应用电路至关重要。这些参数通常可以在其数据手册(Datasheet)中找到。
主要电气特性包括:
电源电压 (VCC): 推荐工作电压为+5V。尽管它通常可以在4.75V到5.25V的范围内工作,但保持在标称值附近可以获得最佳性能和可靠性。
输入高电平电压 (VIH): 确保输入被识别为逻辑“1”的最小电压。对于LS系列,通常是2V。
输入低电平电压 (VIL): 确保输入被识别为逻辑“0”的最大电压。对于LS系列,通常是0.8V。
输出高电平电压 (VOH): 在输出为逻辑“1”时,输出端的最小电压。通常大于2.7V。
输出低电平电压 (VOL): 在输出为逻辑“0”时,输出端的最大电压。通常小于0.5V。
传播延迟时间 (Propagation Delay Time): 信号从输入端到输出端所需的时间。对于74LS08,这个时间通常在10纳秒(ns)到20纳秒之间。传播延迟时间分为从低到高(tPLH)和从高到低(tPHL)两种。了解这些延迟对于高速数字电路设计中的时序分析至关重要。
静态功耗 (Static Power Dissipation): 芯片在不切换状态时的功耗。LS系列芯片的功耗相对较低。
扇出能力 (Fan-out): 一个逻辑门的输出能够驱动相同逻辑系列的其他逻辑门的数量。74LS08的扇出能力通常可以驱动10个标准的TTL输入。这意味着它的输出可以连接到其他10个LS系列芯片的输入端,而不会导致信号衰减或电平错误。
输入电流 (Input Current): 包括高电平输入电流(IIH)和低电平输入电流(IIL)。了解这些电流可以帮助工程师计算功耗和选择合适的驱动源。
输出电流 (Output Current): 包括高电平输出电流(IOH)和低电平输出电流(IOL)。这些参数决定了芯片输出能够提供或吸收的最大电流,从而影响其驱动负载的能力。
5. 74LS08典型应用
74LS08因其基本而强大的与门功能,在各种数字电路中都有广泛的应用。以下是一些典型的应用场景:
数据选择器/多路复用器: 通过与门和或门的组合,可以构建数据选择器电路,根据选择信号的不同,将多个输入中的一个输出到共同的输出端。74LS08的与门可以作为使能门,控制特定数据通路的开启。
数字比较器: 在数字比较器电路中,与门可以用于检测两个数字输入是否完全相同。例如,如果两个位的每一个都相同(都为0或都为1),则可以使用异或门和与门的组合来产生一个比较结果。
编码器/解码器: 在编码器中,74LS08可以用于组合多个输入信号,生成唯一的二进制编码。在解码器中,它则可以用于识别特定的输入编码,并激活相应的输出。
地址解码: 在微处理器系统中,当需要选择特定的存储器或外设时,地址线上的多个信号需要进行逻辑与运算来生成唯一的片选信号。74LS08可以很好地完成这项任务,根据地址总线的特定组合来激活相应的设备。
控制逻辑: 在各种自动化和控制系统中,需要根据多个条件同时满足来触发某个动作。例如,只有当“安全门关闭”和“启动按钮按下”这两个条件都为真时,机器才能开始运行。74LS08可以实现这种“与”逻辑的控制。
脉冲整形与生成: 虽然74LS08本身不是专门的脉冲整形器,但在某些脉冲生成电路中,可以通过与门来组合或门控定时器的输出,从而生成特定宽度的脉冲。
门控时钟: 在同步数字系统中,有时需要根据特定条件来“允许”或“禁止”时钟信号通过。74LS08的与门可以将时钟信号与一个使能信号进行与运算,只有当使能信号为高电平时,时钟信号才能传递到后续电路。
状态机设计: 在复杂的状态机设计中,74LS08可以用于生成下一状态逻辑,根据当前状态和输入信号的组合来确定下一个状态。
逻辑电平转换(有限): 尽管74LS08主要用于TTL电平,但在某些情况下,如果信号源的电压特性与TTL兼容,它也可以起到简单的逻辑电平转换作用。然而,更专业的电平转换通常会使用专用的电平转换芯片。
6. 与其他逻辑系列的兼容性
74LS08属于74LS系列,与早期的74标准TTL系列相比,具有更低的功耗和更好的抗噪声能力。在设计电路时,需要考虑不同逻辑系列之间的兼容性问题。
与TTL系列: 74LS08与标准的74系列(如7408)在逻辑功能和引脚排列上是兼容的,但在电气特性(如输入/输出电流、功耗和传播延迟)上有所不同。通常,LS系列可以驱动标准TTL系列,但反过来可能会有驱动能力不足的问题。
与CMOS系列: 74LS08与CMOS系列(如74HC08、74HCT08)在逻辑功能上是相同的,但在电气特性上差异显著。CMOS芯片通常具有更高的输入阻抗和更低的功耗,并且可以工作在更宽的电源电压范围内。
74HC08 (高速CMOS): HC系列是高速CMOS,与LS系列具有相似的速度,但功耗更低,输入阻抗更高。直接连接74LS08的输出到74HC08的输入通常可行。
74HCT08 (TTL兼容CMOS): HCT系列是TTL兼容的CMOS,其输入电平特性与TTL系列更接近,可以直接替换或驱动TTL器件。
在混用不同逻辑系列时,务必查阅相关数据手册,确保电压电平、电流能力和时序要求相互匹配,以避免信号完整性问题或芯片损坏。例如,从CMOS输出到TTL输入时,可能需要上拉电阻以确保高电平电压满足TTL的$V_{IH}$要求。
7. 采购与封装
74LS08是一款非常常见的通用逻辑芯片,因此在电子元器件市场上非常容易采购到。
封装类型: 最常见的封装是14引脚双列直插封装(DIP-14),这种封装便于手工焊接和在面包板上进行原型搭建。此外,也有表面贴装技术(SMT)封装,如SOIC-14(小外形集成电路)和TSSOP-14(薄型收缩型小外形封装),这些封装尺寸更小,适用于紧凑型PCB设计和自动化生产。
品牌: 许多半导体制造商都生产74LS08,例如德州仪器(Texas Instruments, TI)、恩智浦(NXP)、安森美(ON Semiconductor)、仙童(Fairchild,现已并入ON Semiconductor)等。不同品牌的产品在具体参数上可能略有差异,但核心功能和引脚排列都是一致的。
8. 维护与注意事项
静电防护: 虽然TTL芯片相对于CMOS芯片对静电的敏感度较低,但在操作任何集成电路时,仍应采取基本的静电防护措施,如佩戴防静电腕带、在防静电垫上工作等,以防止静电放电损坏芯片。
电源稳定性: 确保为74LS08提供稳定、纹波小的+5V电源。电源电压的过高或过低都可能导致芯片工作不正常甚至损坏。
输入悬空: 对于TTL芯片的输入引脚,不建议将它们悬空(浮空)。悬空的TTL输入通常会被解释为逻辑“高”电平,但这并不是一个可靠的状态,容易受到噪声干扰。正确的做法是将未使用的输入引脚通过一个上拉电阻连接到VCC,或者直接连接到VCC(如果该与门未被使用,也可以将输入短接到GND,但通常为了避免不必要的电流,上拉到VCC更常见)。
输出短路: 避免将输出引脚直接短路到VCC或GND,因为这可能导致过大的电流,从而损坏芯片。
温度: 芯片应在其推荐的工作温度范围内使用。过高或过低的温度都可能影响芯片的性能和寿命。
总结
74LS08是一款经典的四双输入与门集成电路,以其稳定、可靠的性能和低功耗的特性,在数字电子领域占有一席之地。通过对其引脚图、逻辑功能、电气特性和典型应用的深入理解,工程师可以有效地将其集成到各种数字电路设计中,实现复杂的逻辑控制和数据处理功能。尽管现代数字电路设计中出现了更多高度集成的可编程逻辑器件(如FPGA和CPLD),但74LS08这样的基本逻辑门芯片仍然是理解数字逻辑基础和进行小型、特定功能电路设计的理想选择。它的简洁性和通用性确保了其在教育、原型开发和某些特定应用中的持续价值。
