74LS123芯片：双路可再触发单稳态多谐振荡器详解

74LS123是一款在数字逻辑设计中非常重要的集成电路，属于TTL（晶体管-晶体管逻辑）家族的低功耗肖特基（LS）系列。它的主要功能是作为双路可再触发单稳态多谐振荡器，这意味着它内部包含了两个独立的单稳态多谐振荡器单元，并且每个单元都支持“再触发”操作。单稳态多谐振荡器，顾名思义，只有一种稳定的状态。当被外部触发后，它会暂时进入一种不稳定的状态，并在预设的时间后自动返回到稳定的状态。在这个不稳定状态期间，芯片会产生一个特定宽度的输出脉冲。

核心功能：脉冲宽度可调的定时器

74LS123最核心的功能就是产生一个可控宽度的输出脉冲。这个脉冲的宽度是由外部连接的**电阻（R）和电容（C）**来精确设定的。用户可以通过选择不同阻值的电阻和不同容量的电容来灵活调整输出脉冲的持续时间，从而满足各种应用场景对定时精度的要求。这种可调节性使得74LS123在需要精确时间延迟或脉冲整形的应用中表现出色。例如，在某些系统中，可能需要一个短时间的触发信号来启动一个动作，或者需要一个特定宽度的脉冲来控制一个外设，74LS123都能轻松胜任。

工作原理：触发与定时

74LS123的每个单稳态单元都有多个输入引脚，用于触发操作和复位。通常，它通过一个负跳变（高到低）或正跳变（低到高）的触发信号来启动脉冲生成过程。一旦被触发，内部的定时电路开始工作，电容开始充电（或放电），当电容两端的电压达到设定的阈值时，输出状态会翻转，标志着脉冲的结束。

再触发特性是74LS123的一个显著优点。如果在一个输出脉冲尚未结束时，再次接收到触发信号，则计时器会重新启动，从而延长了输出脉冲的持续时间。这个特性在需要维持一个信号高电平直到特定条件不再满足的应用中非常有用，例如看门狗定时器，或者在连续事件发生时保持一个输出激活状态。这种“再触发”能力使得74LS123比普通的单稳态触发器更加灵活和强大，可以实现更复杂的时序控制。

典型应用场景

74LS123的广泛应用体现了其在数字电路中的多功能性。以下是一些常见的应用示例：

• 脉冲展宽（Pulse Widening）： 当一个输入的窄脉冲不足以触发后续电路时，74LS123可以将其展宽为所需宽度的脉冲。这在信号匹配或驱动负载时非常有用，确保信号有足够的持续时间来被正确识别和处理。

• 时间延迟（Time Delay）： 通过精确设置R和C的值，74LS123可以提供从纳秒到秒量级的精确时间延迟。这在同步不同电路模块、错开事件发生时间或防止竞争冒险时非常关键。

• 频率分频（Frequency Division）： 尽管它不是一个专门的计数器，但通过特定的连接方式，74LS123可以实现简单的频率分频功能。例如，可以配置它在接收到两个或多个输入脉冲后才输出一个脉冲，从而实现对输入频率的分频。

• 振荡器（Oscillator）： 将74LS123的输出反馈到其输入，并结合适当的RC网络，可以构建一个自激振荡器，产生连续的方波脉冲。这种振荡器可以作为简单时钟源或特定频率信号发生器使用，适用于不需要晶体振荡器高精度但对频率稳定性有一定要求的场合。

• 缺失脉冲检测器（Missing Pulse Detector）： 利用其再触发特性，74LS123可以检测输入脉冲序列中是否有缺失。如果脉冲之间的时间间隔超过了单稳态设定的时间，就会产生一个输出，指示有脉冲丢失。这在监控系统或数据通信中非常重要，可以及时发现异常情况。

• 按键去抖动（Debouncing）： 机械按键在按下和释放时会产生多次的抖动信号，这会导致数字电路误判。74LS123可以通过将抖动信号转换为一个干净、稳定的单一脉冲来消除这种影响，确保按键输入的准确性。

• 顺序控制（Sequential Control）： 在需要按照特定顺序触发一系列事件的系统中，74LS123可以作为关键的定时单元，确保每个事件在正确的时间点发生，从而实现复杂的自动化流程。

引脚配置与工作模式

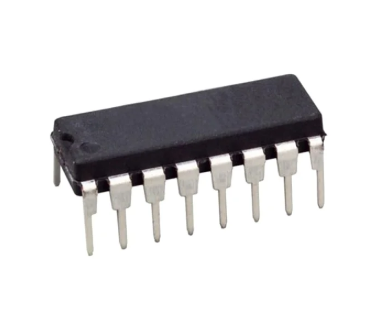

74LS123通常采用16引脚DIP（双列直插式封装）或其他表面贴装封装。其引脚包括：

• 电源引脚： VCC（正电源）和GND（接地）。

• 触发输入： 通常有A输入（低电平有效）和B输入（高电平有效），以及一个清除/复位输入（CLR）。通过A和B输入的不同组合，可以实现边沿触发（上升沿或下降沿）或电平触发。CLR引脚通常用于在任何时候将输出强制复位到稳定状态。

• 输出引脚： 通常有Q和Q非（Qˉ）输出，它们是互补的，一个为高电平时另一个为低电平，反之亦然。

• 外部RC网络连接引脚： 用于连接外部电阻R和电容C，以设置脉冲宽度。

74LS123可以通过不同的输入触发组合来选择其工作模式，例如：

• 负沿触发： 当A输入为低电平，B输入从低电平跳变为高电平时触发。

• 正沿触发： 当B输入为高电平，A输入从高电平跳变为低电平时触发。

• 清除/复位： 当CLR引脚被激活时，无论当前的脉冲是否结束，输出都会立即回到稳定状态。

参数选择与计算

选择外部电阻R和电容C的值是设计使用74LS123电路的关键一步。输出脉冲宽度（TW）的计算公式通常为：

TW=K×R×C

其中，K 是一个常数，其值取决于芯片的具体型号和内部电路设计，对于74LS123，通常K 的近似值在0.28到0.33之间，具体可以参考数据手册。R的单位是欧姆（Ω），C的单位是法拉（F），则TW的单位是秒（s）。

在实际应用中，需要根据所需的脉冲宽度和可用的标准电阻、电容值进行合理选择。通常建议R的取值范围在5kΩ到100kΩ之间，C的取值范围在几十皮法（pF）到几微法（μF）之间。需要注意的是，过小或过大的R和C值都可能导致芯片工作不稳定或精度下降。

与同类芯片的比较

在数字逻辑芯片家族中，还有其他类型的单稳态多谐振荡器，例如555定时器。虽然555定时器也能实现单稳态模式，但74LS123作为专门的单稳态芯片，在某些方面具有优势：

• 双路独立： 74LS123内置两个独立的单元，可以同时实现两个不同的定时功能，节省了PCB空间和成本。

• 再触发特性： 74LS123的再触发能力是其重要的特性，而标准555定时器在单稳态模式下通常不具备这种能力（除非通过外部复杂的逻辑电路实现）。

• TTL兼容： 作为TTL系列芯片，74LS123可以直接与TTL电平的数字电路接口，无需额外的电平转换。

• 脉冲精度和稳定性： 在特定应用中，74LS123可能提供更好的脉冲精度和稳定性，尤其是在高速或对时序要求严格的场合。

然而，555定时器也有其优势，例如价格通常更低廉，且可以方便地配置成多谐振荡器（方波发生器）和单稳态多谐振荡器，应用更为灵活。因此，在选择芯片时，需要根据具体的应用需求、成本预算和性能要求进行权衡。

设计考量与注意事项

在使用74LS123进行电路设计时，需要考虑以下几个方面以确保其稳定可靠地工作：

• 电源去耦： 在芯片的VCC和GND引脚之间并联一个0.01$muF到0.1mu$F的去耦电容，以滤除电源噪声，确保芯片的稳定供电。

• RC网络布局： 外部电阻和电容应尽可能靠近芯片的相应引脚，并采用短而粗的走线，以减少寄生电感和电容的影响，提高定时精度。

• 电容选择： 对于定时电容，应选择温度特性好、漏电流小的电容，例如聚酯电容（Mylar）或陶瓷电容，以确保脉冲宽度的稳定性。电解电容通常不推荐用于精确定时，因为它具有较大的容差和漏电流。

• 输入信号质量： 确保输入触发信号是干净的、无噪声的，并且上升/下降时间满足芯片的要求。不干净的触发信号可能导致误触发或不稳定的输出。

• 复位操作： 如果应用需要，应正确使用CLR引脚来复位单稳态多谐振荡器。

• 扇出能力： 74LS123的输出引脚具有一定的驱动能力，但在驱动大量负载时，应考虑使用缓冲器或驱动器，以防止输出电压下降或波形失真。

• 温度效应： 尽管LS系列芯片对温度变化的敏感度较低，但在宽温度范围内工作时，仍然需要考虑温度对RC网络和芯片内部特性的影响，这可能会导致脉冲宽度的微小漂移。

维护与故障排除

在实际应用中，如果74LS123电路出现问题，可以从以下几个方面进行故障排除：

• 检查电源： 确认VCC和GND之间的电压是否在正常工作范围内（通常为5V）。

• 检查输入信号： 使用示波器检查触发输入引脚的信号是否符合预期，包括电平、边沿和是否有噪声。

• 检查RC网络： 测量外部电阻和电容的实际值，确认它们是否符合设计要求，并且没有短路或开路。检查电容是否失效或漏电。

• 检查输出： 使用示波器检查Q和$ar{Q}$输出引脚的波形是否正确。如果输出没有脉冲，或者脉冲宽度不正确，可能是RC值有问题，或者触发信号不正确。

• 替换芯片： 如果以上检查都正常，但芯片仍然不工作，则可能是芯片本身损坏，可以尝试更换一个新的74LS123芯片。

总结

74LS123作为一款经典的双路可再触发单稳态多谐振荡器，凭借其可控的脉冲宽度、再触发能力和可靠的性能，在各种数字逻辑电路设计中占据着重要的地位。它为工程师提供了一个简单而有效的工具，用于实现精确的定时、脉冲整形、延迟以及其他复杂的时序控制功能。尽管现代电路设计中涌现出更多集成的微控制器和可编程逻辑器件，但对于许多简单的、成本敏感或对实时性要求较高的应用，74LS123仍然是一个非常实用且高效的选择。理解其工作原理、正确选择外部元件以及注意设计细节，是充分发挥其功能和确保电路稳定运行的关键。
