tpa626-vr-s的参数

　　基本定义

　　TPA626-VR-S 是一款集成电路芯片，属于电流监测与功率管理类元件，而不是简单的运放或音频放大器。它的主要功能是作为双向电流与功率监视器，适合用于电源管理、系统能耗监控等场景。

　　电气特性

　　这款芯片支持 双向电流检测 和 电压监测，能够同时监视分流电阻上的电压降以及总线供电电压（bus voltage）。监测范围非常宽，从 0 V 到 36 V 的总线电压都能支持，这使其适用于各种电源系统中。

　　供电与接口

　　TPA626-VR-S 的工作电源电压范围是 2.7 V 到 5.5 V，因此可以直接与常见的单片机供电电压（如 3.3 V 或 5 V）兼容。它通常配合 I²C 或 SMBus 接口进行通信，可以向主控芯片输出测量结果，用于系统控制或显示处理。

　　精度与性能

　　该器件具有较高的测量精度，典型精度可达到 ±0.02%，这在电源监测和精细控制场景下尤为重要。监测精度越高，对系统能耗、功率响应的控制就越精确。

　　工作温度与环境

　　TPA626-VR-S 的工作环境温度范围广泛，从 −40 °C 到 +125 °C（有些资料指热结温度可达 +150 °C），适合工业级和高温环境应用。

　　封装与物理特性

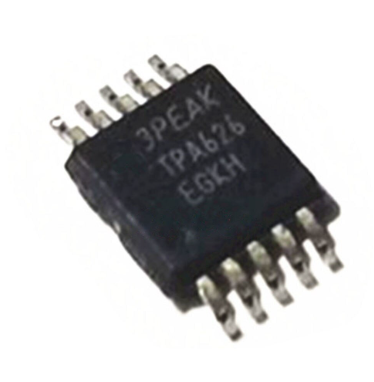

　　该芯片以 MSOP-10 / TFSOP-10 细小表贴封装形式出现，占用电路板空间小（尺寸约 3.0 mm × 3.0 mm）。适用于空间受限的设计，并可实现自动贴片生产。引脚数为 10 脚，占用的 PCB 引脚资源也较少。

　　典型应用场景

　　TPA626-VR-S 常用于各种需要监视电流与功率的系统，例如服务器电源管理、通信设备、工业自动化装置、电脑电源监控等。其精确测量能力也适合用于测试仪器和能源管理装置中。

　　总的来说，TPA626-VR-S 是一款高精度、宽输入范围的电流与功率监测芯片，适合用在需要精细能耗监控、电源管理与系统安全控制的电子设计中。它的表贴封装、低供电电压和高测量精度，使其成为工业、通信和测试系统中常见的监测组件之一。

　　tpa626-vr-s的工作原理

　　TPA626-VR-S 的工作原理基于高精度分流电阻电流检测与总线电压测量相结合的方式，实现对系统电流、功率及相关参数的实时监控。它本质上是一颗双向电流与功率监测芯片，广泛应用于电源管理和能耗监测场合。

　　在实际工作中，TPA626-VR-S 需要与一个外部分流电阻配合使用。该分流电阻通常串联在电源回路中，当负载电流流过分流电阻时，会在其两端产生一个与电流成正比的微小电压差。TPA626-VR-S 内部集成了高精度差分放大器，用于对这一毫伏级电压信号进行放大和采样。由于采用差分结构，芯片可以有效抑制共模干扰，从而保证在复杂电磁环境下依然能够准确测量电流大小。

　　与此同时，TPA626-VR-S 还能够直接采样被监测电源的总线电压（Bus Voltage）。芯片内部包含高精度模数转换和计算电路，可在同一时间获取电流信息和电压信息。通过内部运算单元，将电流值与电压值相乘，即可得到系统的实时功率数据。这一过程在芯片内部自动完成，减少了外部 MCU 的计算负担。

　　TPA626-VR-S 支持双向电流检测，这意味着它既可以测量电流从电源流向负载的情况，也可以检测反向电流（如电池充放电场景）。这一特性使其非常适合用于电池管理系统和双向电源系统。

　　在数据输出方面，TPA626-VR-S 通常通过数字接口（如 I²C/SMBus）与主控制器通信。主控芯片可以定期读取电流、电压和功率等寄存器数据，用于系统状态监控、能耗统计或过流保护判断。总体而言，TPA626-VR-S 的工作原理强调高精度模拟采样 + 数字处理计算的结合，从而实现稳定、可靠的电源监测功能。

　　tpa626-vr-s的作用

　　TPA626-VR-S 的主要作用是对电子系统中的电流、电压以及功率进行精确监测和管理，从而帮助系统实现能耗控制、安全保护和运行状态分析。作为一款集成度较高的双向电流与功率监测芯片，它在电源管理系统中扮演着非常关键的角色。

　　在电流监测方面，TPA626-VR-S 可以实时检测负载回路中的工作电流。通过与外部分流电阻配合使用，芯片能够将微小的电压信号转换为可识别的电流数据，并传输给主控制器。这一作用对于判断设备是否处于正常工作状态至关重要。例如，当负载发生短路、堵转或异常过载时，电流会迅速升高，系统可以根据 TPA626-VR-S 反馈的数据及时采取限流或关断措施，从而保护电源和后级器件。

　　在电压与功率监控方面，TPA626-VR-S 能够同步采样电源总线电压，并结合电流数据计算出实时功率消耗。这使得系统不仅可以“看见”电流大小，还能准确掌握整体能耗情况。在电池供电或能源敏感型设备中，通过对功率的持续监测，可以评估系统效率、优化功耗分配，并延长设备的续航时间。

　　TPA626-VR-S 在双向能量管理中发挥重要作用。它支持双向电流检测，能够区分充电电流和放电电流，因此常被用于电池管理系统、储能设备以及带回馈功能的电源系统中。通过监测电流方向和大小，系统可以更精准地控制充放电策略，提高电池安全性和使用寿命。

　　在系统监控与数据采集层面，TPA626-VR-S 通过数字接口将测量数据提供给 MCU 或上位机，用于运行状态记录、远程监控或故障分析。总体来看，TPA626-VR-S 的作用不仅是“测量”，更是为电子系统提供可靠的数据基础，使电源管理更加安全、高效和智能。

　　tpa626-vr-s的特点

　　TPA626-VR-S 作为一款高集成度的双向电流与功率监测芯片，其特点主要体现在测量精度、功能完整性、适用范围以及系统集成友好性等多个方面，能够满足多种电源管理和能耗监测应用的需求。

　　高精度测量能力是 TPA626-VR-S 的核心特点之一。芯片内部集成了高精度差分放大器和模数转换电路，能够对分流电阻两端极其微小的电压变化进行放大和采样，从而实现对电流的精确计算。其测量误差小、重复性好，适合对功耗和电流变化敏感的系统，如通信设备和精密仪器。

　　TPA626-VR-S 支持双向电流检测。该特点使芯片不仅能检测电源向负载供电时的电流，还能识别反向电流的流动方向，非常适合应用于电池充放电管理、储能系统以及带能量回馈的电源架构中。这种双向检测能力显著提升了系统监控的完整性和灵活性。

　　宽电压适应能力也是其重要特点之一。TPA626-VR-S 可支持较宽范围的总线电压监测，同时自身工作电源电压较低，可直接与 3.3 V 或 5 V 的数字系统配合使用。这种设计使其既适合低压便携设备，也能应用于工业或通信电源环境。

　　TPA626-VR-S 具有数字接口输出的特点。通过 I²C 或 SMBus 接口，芯片可以方便地与微控制器、处理器或上位机系统通信，减少了模拟信号传输带来的干扰问题，同时简化了系统软件和硬件设计。

　　在封装与系统集成方面，TPA626-VR-S 采用小型表贴封装，引脚数量少、外围元件需求低，有利于缩小 PCB 面积并降低整体 BOM 成本。综合来看，TPA626-VR-S 以高精度、双向检测、宽适应性和良好的系统兼容性，成为电源监测领域中一款实用且可靠的芯片。

　　tpa626-vr-s的应用

　　TPA626-VR-S 的应用主要集中在需要电流、电压和功率精确监控的电子系统和电源管理场景，其高精度测量和双向检测能力，使其在工业、消费电子以及能源管理领域都有广泛的用途。

　　在 电池管理系统（BMS） 中，TPA626-VR-S 被广泛用于监控电池的充放电状态。由于支持双向电流检测，芯片能够实时监测电池的放电电流和充电电流，结合总线电压数据计算出电池的功率消耗。这些数据可以反馈给主控系统，实现对电池充放电过程的精确控制，避免过充或过放，延长电池寿命，同时保证设备的安全性和稳定性。

　　在 工业电源管理和服务器电源监控 中，TPA626-VR-S 可以作为核心监测器件，用于测量负载电流和总线电压，并通过数字接口将功率数据传输给控制系统。通过对实时功率的监测，可以进行能耗统计、效率分析以及过流保护，从而保证工业设备和数据中心电源系统的可靠运行。

　　在 通信设备和网络设备 中，TPA626-VR-S 的高精度和数字输出特性使其能够精确监测各模块电流消耗。通过对各通道的电流和功率监控，可以优化系统负载分配，降低能耗，提升设备运行效率，并为远程管理提供精确的数据支持。

　　在 消费类电子产品 中，如便携式医疗设备、电动工具和可穿戴设备，TPA626-VR-S 也能发挥重要作用。其小型封装和低电压工作特性，适合空间有限的便携式设备，实现电源监控和功耗优化，为用户提供更长的续航时间和更安全的使用体验。

　　TPA626-VR-S 的应用涵盖了 电池管理、工业电源监控、通信设备能耗优化以及便携式消费电子 等多个领域，其核心价值在于提供高精度、双向电流检测和实时功率监控能力，为系统安全、能效优化以及智能管理提供可靠的数据支持。

　　tpa626-vr-s能替代哪些型号

　　一、TPA626‑VR‑S 的详细型号与类似版本

　　TPA626‑VR‑S 是由 3PEAK（思瑞浦）推出的一款 双向电流与功率监测芯片。该芯片主要用于对电源回路中的电流、电压和功率进行高精度测量，并通过 I²C 或 SMBus 接口输出数字数据。其主要特点包括高/低侧电流检测能力、支持 0 V～36 V 总线电压测量、16 位分辨率和高精度测量等。

　　根据不同封装形式和供货方式，该型号在不同渠道可能有以下多种货号或封装配置（这些都是同一款器件的不同包装/版本，而非功能类别变化的“不同型号”）：

　　• TPA626‑VR‑S‑STR – 编带与卷轴（Tape & Reel）封装，适合贴片自动化生产。

　　• TPA626‑VR‑S‑SCT – 切带装（Cut Tape），适合少量手工或试产。

　　• TPA626‑VR‑S‑SDKR – Digi‑Reel® 卷盘装，便于快速取料。

　　这几种都是 同一核心芯片 TPA626‑VR‑S，功能上没有差别，主要区别是在包装形式、供货数量和采购便利性上。

　　从功能分类看，它属于 电流监视/功率监测 (Current & Power Monitor) 类型，主要参数包括：10 引脚 MSOP 封装、2.7 V～5.5 V 供电、共模（Bus）电压可达 36 V、双向电流测量、高精度 ±0.02%（典型）等。

　　除了上面列举的正式型号之外，本芯片还有与之功能非常相似的兄弟版本或市场命名，例如在某些供应商页面上它可能仅标注为 TPA626 或 TPA626 Current & Power Monitor（不带后缀），但实质上内部功能、引脚和数据都是一致的。

　　二、TPA626‑VR‑S 可以替代的型号

　　TPA626‑VR‑S 在实际工程设计中属于 通用数字电流/电压/功率监测模块，因此它的替代方案多数来自同类功能的监测芯片。以下是根据功能兼容性、接口类型、电压范围和精度等综合比较得出的可替代芯片类别，并对各个替代方案做简要说明：

　　1. TI 系列替代（行业最常见替代方案）

　　（1）INA226（Texas Instruments）

　　INA226 是 TI 推出的一款非常成熟的 双向电流/电压/功率监测器，它支持 I²C 输出、测量总线电压和分流电压，并能直接计算功率。其测量范围、工作供电和监测能力与 TPA626‑VR‑S 非常接近（总线电压 0 V～36 V、供电 2.7 V～5.5 V），通常可在软件层面 1:1 替换。

　　主要优势：

　　• 品牌成熟，生态完善，驱动与例程丰富；

　　• 精度高、地址可编程；

　　• 市场应用广泛。

　　缺点：相对于国产方案价格略高。

　　2. TI 其它电流/功率监测器

　　（2）INA219、INA220

　　这两款芯片同样是 TI 系列电流/功率监测器，与 INA226 类似，但分辨率略低（如 INA219 是 12 或 16 位），可用于对高精度要求不那么苛刻的设计中作为替代。

　　适用场景：低成本电量监测、消费类电源管理。

　　3. Maxim Integrated / Analog Devices 系列

　　Analog Devices 和 Maxim 集成电路公司提供多种 电流/电压监测与模数转换器，功能与 TPA626 类似。例如：

　　• MAX4080、AD8210 等高侧/低侧电流检测放大器；

　　• 更高级的电源测量器（如 ADI 的数字功率监测芯片）。

　　特性上，这些替代器件多偏向放大器或需要结合外部 ADC 使用，软件集成比直接数字输出可能更复杂。

　　4. 国内/国产替代方案

　　目前市场上也有一些国内电源管理芯片用作替代，虽然命名未必统一，但按功能可以匹配。例如一些国产品牌的 电流/功率监测器 模块，会宣传 “I²C 支持双向电流检测、电压监测、功率计算” 等特性，与 TPA626‑VR‑S 的功能非常接近。

　　在这些型号中常见的包括：

　　• 有些厂商直接以 TPA626（无后缀） 的形式出现，实际与 TPA626‑VR‑S 相同；

　　• 有的国产替代料是基于 INA226 功能等价实现 的国内品牌版本；

　　三、替代时的设计注意事项

　　虽然 TPA626‑VR‑S 可以被多种电流/功率监测芯片替代，但在选择替换器件时需要注意以下几点：

　　接口兼容性

　　保证替代器件是 I²C/SMBus 数字输出 类型，而非仅仅是模拟输出，否则需要额外 MCU 软件调整。

　　电压测量范围

　　选择器件时确保其 共模电压范围 覆盖设计中的最大线路电压，否则可能出现测量错误或损坏。

　　精度要求

　　不同替代方案的测量精度、噪声水平及内部 ADC 分辨率可能不同，替换后需评估是否满足系统要求。

　　封装与引脚兼容

　　替代芯片封装尺寸、引脚定义要尽可能接近，否则需要重新调整 PCB 设计。

　　总结

　　• TPA626‑VR‑S 系列型号 主要体现在封装与供货方式上，例如 TPA626‑VR‑S‑STR（卷盘）、TPA626‑VR‑S‑SCT（切带）等，功能基本一致。

　　• 在实际工程中，可以用 TI 系列（如 INA226/INA219/INA220） 或部分国内国产同类监测器替代 TPA626‑VR‑S。

　　• 替代时需考虑 通信接口、测量范围、精度和封装 等因素。
