AD9643的参数

　　AD9643是一款高性能双通道14位模数转换器（ADC），具有多项关键参数，使其在高速数据采集和精密信号处理领域表现出色。首先，AD9643的分辨率为14位，能够提供16,384级的量化精度，这意味着它能够在广泛的模拟信号范围内实现高精度采样。其采样速率高达80MSPS（百万样本每秒），对于需要快速连续采样的应用，如通信系统、雷达信号处理和高速数据采集设备，能够满足高带宽信号处理的需求。

　　在性能指标方面，AD9643具有优秀的信噪比（SNR），在70MHz带宽下可达到74dBFS，提供低噪声、高精度的数据采集能力。其总谐波失真（THD）通常为-90dBFS左右，保证了输入信号在数字化过程中保持高度线性。动态性能方面，AD9643具备优异的无失真动态范围（SFDR），在高频输入信号条件下仍可达到约90dBc，适合要求高保真度的信号处理场景。

　　AD9643采用差分模拟输入接口（Differential Analog Input），输入电压范围可配置为±0.5V至±1V，支持多种输入阻抗和偏置方式，以适应不同的前端信号链设计。其参考电压输入（VREF）支持内置或外部参考，提供系统设计灵活性，典型参考电压为1.2V。输出方面，AD9643采用LVDS（低压差分信号）数字接口，能够实现高速、低功耗的数据传输，同时支持双通道并行输出，便于多通道同步采样应用。

　　在功耗与封装方面，AD9643工作电压为+3.3V，典型功耗约为375mW（每通道），具有低功耗特性，适合便携或能耗敏感的系统设计。芯片封装为48引脚LFCSP（Lead Frame Chip Scale Package），尺寸紧凑，便于高密度电路板布局。其工作温度范围为-40°C至+85°C，适用于工业及商业级应用。

　　AD9643以其高采样率、高精度、高线性度和低功耗的综合性能，成为高速模数转换和精密信号处理系统中的理想选择，为通信、雷达、仪器仪表及医疗设备等领域提供可靠的数据采集解决方案。

　　AD9643的工作原理

　　AD9643是一款高速双通道14位模数转换器（ADC），其核心功能是将连续变化的模拟信号转换为离散的数字信号，以便数字系统进行处理、存储或传输。其工作原理主要基于采样保持（Sample-and-Hold）和逐次逼近（Successive Approximation, SAR）结合的高速模数转换机制。

　　模拟输入信号通过差分输入接口进入AD9643。在差分模式下，芯片能够有效抑制共模噪声和干扰，提高信号完整性。进入芯片的模拟信号首先经过采样保持电路，采样保持电路的作用是将瞬时模拟信号固定在某一电压水平上，确保后续ADC转换过程中的信号稳定性。采样保持电路的带宽和响应速度决定了AD9643在高频信号下的采样精度和失真水平，因此它采用了高性能的缓冲放大器和开关电路，以保证高速、高精度采样。

　　在采样完成后，信号进入模数转换核心。AD9643使用的是基于流水线（Pipeline）结构的转换原理，将高采样率与高分辨率结合，实现每个时钟周期内的快速数字化。流水线结构将ADC的转换过程分解为多个阶段，每个阶段执行部分逼近和转换任务，从而在保持高分辨率的同时提升采样速率。AD9643内部各级阶段使用电荷重分配和比较器技术，将模拟电压逐级逼近数字代码。每一阶段的比较器输出经过逻辑处理后，形成最终的14位数字输出。

　　数字输出采用LVDS（低电压差分信号）接口传输，能够实现高速、低功耗的数据传输，同时支持双通道并行输出，保证同步采样和高带宽数据流的稳定性。此外，AD9643集成了参考电压管理模块，用于提供稳定的内部参考电压，或支持外部参考输入，以保证ADC在各种工作条件下的精度和线性度。

　　AD9643通过高带宽采样保持电路、流水线模数转换器结构以及高速数字接口，实现模拟信号到数字信号的高精度、高速转换。其工作原理确保在通信、雷达、仪器仪表等高速数据采集应用中，能够实现低噪声、高线性度和高可靠性的信号数字化处理。

　　AD9643的作用

　　AD9643作为一款高速、高精度的双通道14位模数转换器（ADC），在现代电子系统中扮演着核心的数据采集和信号处理角色。其主要作用是将连续变化的模拟信号转化为离散的数字信号，使数字系统能够对高速、宽带的模拟信号进行精确处理、分析和存储。通过这一转换，AD9643为通信、雷达、仪器仪表、医疗成像等领域提供了关键的数据基础，是高速数字信号处理系统中不可或缺的组件。

　　在通信系统中，AD9643能够将射频前端处理后的宽带模拟信号快速、精确地数字化，为基带处理、信号解调和调制解调器（Modem）提供可靠的输入数据。其高采样率和低失真特性确保了信号的原始特性在数字化过程中得到最大程度保留，从而提高系统的通信质量和传输效率。

　　在雷达和电子测量设备中，AD9643的作用尤为突出。雷达信号通常是宽带、高频的脉冲或连续波信号，对采样速度和精度要求极高。AD9643能够提供高采样率（高达80MSPS）和高分辨率（14位），使雷达系统能够精确捕捉目标信号的幅度和相位信息，实现精确测距、测速和成像。

　　在仪器仪表和医疗成像领域，AD9643同样发挥着重要作用。数字示波器、频谱分析仪、心电图（ECG）和核磁共振（MRI）等设备需要将连续的模拟信号转换为数字信号进行精确测量和分析。AD9643高信噪比（SNR）和低总谐波失真（THD）的特性保证了测量结果的可靠性和精确性，从而提升设备性能和诊断准确性。

　　AD9643还支持双通道并行采样，使系统能够同时处理多路信号，增强数据处理能力和系统灵活性。在高速数据采集系统中，它能够与数字信号处理器（DSP）或现场可编程门阵列（FPGA）配合，实现实时数据分析和处理。

　　AD9643的主要作用是实现高速、精确的模拟到数字转换，为各类高速数据采集和处理系统提供高质量的数字信号输入，是通信、雷达、测量和医疗等领域实现高性能电子系统的关键器件。

　　AD9643的特点

　　AD9643是一款高性能双通道14位模数转换器（ADC），具有多项显著特点，使其在高速数据采集和精密信号处理领域表现突出。其最显著的特点是高采样率和高分辨率。AD9643支持高达80MSPS（百万样本每秒）的采样速率，并提供14位分辨率，能够在宽带、高速信号环境下实现高精度采样。这种高速高分辨率的结合，使其能够满足通信、雷达、仪器仪表和医疗成像等应用对快速、高精度数据采集的需求。

　　AD9643具有出色的动态性能。其信噪比（SNR）在70MHz输入信号下可达到约74dBFS，总谐波失真（THD）低至-90dBFS，保证了输入信号在数字化过程中的高保真度和低失真特性。此外，芯片的无失真动态范围（SFDR）高达约90dBc，在高频信号条件下仍能保持信号的线性和纯净度，这使得AD9643在对高频和宽带信号的处理上具有显著优势。

　　AD9643还具有差分模拟输入接口，能够有效抑制共模噪声和干扰，提高系统抗干扰能力和信号完整性。其输入电压范围灵活，可根据应用需求配置为±0.5V至±1V，适应不同的前端信号设计。参考电压支持内置或外部输入，提供系统设计灵活性，确保ADC在各种工作条件下保持高精度和稳定性。

　　在数字输出方面，AD9643采用LVDS（低电压差分信号）接口，实现高速、低功耗的数据传输，并支持双通道并行输出，方便多通道同步采样和高速数据处理。其功耗较低，典型功耗约为每通道375mW，同时封装紧凑（48引脚LFCSP），便于在高密度电路板中布局。工作温度范围为-40°C至+85°C，适用于工业级和商业级应用。

　　AD9643的主要特点包括高采样率、高分辨率、优异的动态性能、差分输入设计、灵活的参考电压和高速LVDS输出，以及低功耗、宽工作温度范围和紧凑封装等。这些特点使其成为高速数据采集、通信系统、雷达信号处理以及精密仪器仪表等领域的理想选择，能够在各种复杂环境下提供稳定、高精度的模拟信号数字化能力。

　　AD9643的应用

　　AD9643作为一款高速、高精度的双通道14位模数转换器（ADC），在多种需要高带宽、高分辨率信号采集的应用中发挥着重要作用。其高速采样能力、低噪声特性和高线性度，使其成为通信系统、雷达、仪器仪表和医疗成像等领域不可或缺的关键器件。

　　在通信领域，AD9643被广泛应用于无线基站、光纤通信和宽带接收系统中。它能够将射频前端经过滤波和下变频后的模拟信号高速精确地转换为数字信号，为基带处理、数字解调和信号分析提供可靠的数据输入。高采样率和高信噪比的特性保证了数字通信系统的信号质量和传输稳定性，从而提高了系统整体的通信效率和抗干扰能力。

　　在雷达系统中，AD9643的作用尤为重要。雷达信号通常是宽带、高频的脉冲或连续波信号，需要快速、高精度的采样才能保证目标探测的准确性。AD9643的双通道并行采样能力和高速LVDS输出，使雷达系统能够同步采集多路信号，支持实时信号处理和目标识别。其低失真和高动态范围的特性确保雷达接收信号的幅度和相位信息准确无误，为测速、测距和成像提供可靠数据。

　　在仪器仪表和测量设备中，AD9643同样表现出色。数字示波器、频谱分析仪、信号分析仪等仪器需要对高速模拟信号进行高精度采样。AD9643能够提供稳定的采样性能和高精度量化，使仪器能够精确测量信号的幅值、频率和波形特性。同时，其差分输入设计有效抑制噪声，保证测量结果的可靠性。

　　在医疗成像领域，如核磁共振（MRI）、心电图（ECG）和超声设备，AD9643可实现高精度、高速的信号采集，为图像重建和生物信号分析提供高质量数据。其低功耗特性也适合便携式医疗设备的设计需求。

　　AD9643还适用于高速数据采集系统、多通道测量平台和工业控制系统等场景。凭借其高性能、高可靠性和灵活的接口设计，AD9643能够满足各类高速模拟信号数字化的需求，是现代电子系统中重要的核心器件。

　　ad9643能替代哪些型号

　　AD9643的详细型号及可替代型号

　　AD9643是Analog Devices公司推出的高性能双通道14位模数转换器（ADC）系列，其型号主要按照封装形式、采样速率和温度等级等参数进行区分。主要型号包括：

　　AD9643-80：这是AD9643系列的标准型号，采样率最高可达80MSPS，采用48引脚LFCSP封装，适用于工业级和商业级应用。

　　AD9643-65：采样率为65MSPS，针对对速度要求稍低但仍需高精度数据采集的应用场景，降低功耗并保持性能稳定。

　　AD9643-50：采样率为50MSPS，适用于中低速高精度数据采集系统，提供良好的信噪比和低总谐波失真性能。

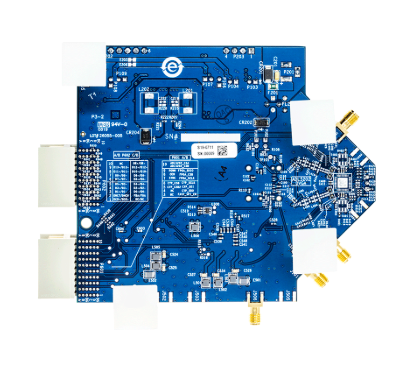

　　AD9643-80/PCB：某些供应商会提供特定的开发板或评估板型号，用于快速原型设计和系统验证。

　　这些型号在性能上主要区别在于采样速率和功耗，其他关键参数如分辨率（14位）、双通道输入、差分模拟接口和LVDS输出等基本一致，保证了在不同速度需求下的兼容性和灵活性。

　　AD9643可替代的型号

　　在高速双通道14位ADC领域，AD9643可替代多款同类产品。主要可替代的型号包括以下几类：

　　Analog Devices 系列

　　AD9640：这款ADC也是14位双通道设计，最高采样率为65MSPS。AD9643在性能上更优，采样率更高、动态性能更好，可直接替代AD9640，用于通信、雷达和仪器仪表等应用。

　　AD9642：双通道14位ADC，最大采样率为80MSPS，与AD9643-80性能相近，可在设计中互换。AD9643提供更优异的信噪比和动态范围，可作为升级替代方案。

　　Texas Instruments（TI）系列

　　ADS5560：14位、80MSPS的ADC，可在高速数据采集系统中与AD9643互换。虽然内部架构不同，但在采样率和分辨率上基本匹配，适合通信接收端和仪器仪表替换。

　　ADS5562：14位、65MSPS，主要用于中高速数据采集系统，AD9643-65可替代以提供更高采样率和更优动态性能。

　　Maxim Integrated（现为ADI旗下）系列

　　MAX1442：14位双通道ADC，采样率约为65MSPS，AD9643可直接替代，实现更高采样速率和更低噪声水平。

　　其他厂商兼容型号

　　LTC2145（Linear Technology/ADI）：14位、65MSPS ADC，可通过接口和性能匹配，使用AD9643替代可获得更高的带宽和动态性能。

　　HMCAD1511（Analog Devices射频ADC）：适合宽带RF采样应用，AD9643可在部分低中频数据采集场景中替代HMCAD1511，实现更低功耗设计。

　　替代注意事项

　　在实际应用中，使用AD9643替代其他ADC型号时，需要注意以下几点：

　　采样率和带宽匹配：确保AD9643的采样率符合原ADC系统的要求，以避免系统时钟和信号链不匹配。

　　接口兼容性：AD9643采用LVDS输出，替代其他LVDS或TTL输出ADC时，需要保证逻辑电平和接口兼容。

　　电源和封装：AD9643为3.3V工作电压，采用48引脚LFCSP封装，替代时需确认电源和PCB布局是否适配。

　　参考电压和输入范围：AD9643支持内部或外部参考电压，差分输入范围可配置，确保与原系统模拟前端匹配。

　　温度等级和功耗：工业级或商业级应用中，AD9643的功耗和工作温度范围应满足原ADC的设计要求。

　　AD9643系列提供了多种型号以适应不同采样速率需求，并可替代多款同类14位双通道ADC。通过合理的接口和电源匹配，AD9643不仅能够直接替代性能略低的型号，还能在系统升级中提供更高采样速率、更优动态性能和更低噪声水平，为通信、雷达、仪器仪表及医疗成像等应用提供可靠的解决方案。
