BAT54的参数

　　BAT54是一款常用的肖特基二极管，其主要参数决定了其在不同电路中的性能和应用范围。首先，最大反向电压（Reverse Voltage, VR）是指二极管在反向偏置时能够承受的最大电压，一般为30V。这意味着在电路设计中，如果反向电压超过此值，二极管可能会击穿或损坏，因此设计时需注意电路的工作电压不能超过其耐压。

　　正向电流（Forward Current, IF）是指二极管在正向导通时可以承受的最大电流，BAT54通常额定为200mA。这一参数表明BAT54适合低功耗或信号电路的使用，而不适合大电流整流场景。在正向导通状态下，BAT54的正向压降（Forward Voltage, VF）约为0.3V至0.5V，相比普通PN结二极管的0.7V，能显著降低功耗和发热量，有利于提高电路效率。

　　反向漏电流（Reverse Leakage Current, IR）是指二极管在反向偏置时微小的漏电流，通常在25°C下约为2μA，温度升高时漏电流会增加。BAT54的反向恢复时间（Reverse Recovery Time, trr）极短，通常小于5纳秒，这使其非常适合高频开关应用和快速信号整流电路。

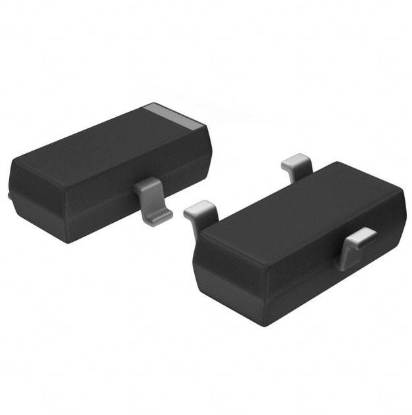

　　在封装方面，BAT54主要有SOT-23、SOD-123等小型表面贴装封装，也有DO-35等插件封装，适用于不同的PCB布局设计。它的工作温度范围一般为-55°C到+125°C，能够满足工业及民用电子设备的环境要求。

　　BAT54还有衍生型号，如BAT54A、BAT54C等，它们在结构上可能为单向或双向肖特基二极管，满足不同电路需求。总体而言，BAT54凭借其低正向压降、快速开关、低漏电流和小型封装等参数优势，广泛应用于电源管理、信号整流、反向保护和逻辑电路中，是电子设计中非常实用的低功耗二极管选择。

　　BAT54的工作原理

　　BAT54是一种肖特基二极管，其工作原理基于金属-半导体（Metal-Semiconductor）结，也称为肖特基结。与普通PN结二极管不同，肖特基二极管由金属与N型半导体直接接触形成，而非P型与N型半导体形成的PN结。这种结构使得BAT54具有低正向压降和极快的开关速度。

　　在正向偏置下，当二极管的阳极电压高于阴极电压时，电子从N型半导体流向金属端。由于金属-半导体结的能障较低，电子能够较容易地克服势垒，从而产生电流。BAT54的正向压降通常在0.3V至0.5V之间，比普通硅二极管的0.7V低，这意味着在导通时能量损耗更小，发热量也更低，因此在低压电路中尤为适用。

　　在反向偏置下，阳极电压低于阴极电压，肖特基结阻止电子从金属端流向半导体。此时只有少量载流子会通过结产生微小的反向漏电流，通常在微安级别。BAT54的反向恢复时间极短，当电压从正向迅速切换到反向时，二极管能够快速阻止电流流动，几乎没有滞后。这一特性使其非常适合高频开关电路和快速脉冲信号整流。

　　BAT54常用的封装类型如SOT-23或DO-35，保证了其在电路板上的紧凑布局，同时降低了寄生电感和电容，提高了高频响应性能。在实际应用中，BAT54可以用于反向电流保护电路、逻辑电路的信号整流、快速开关电源的输出整流，以及电源管理系统中对电流方向的控制。

　　BAT54通过金属-半导体肖特基结实现低压降、快速导通与关断，其正向导通电流易于流动而反向几乎阻断电流，使其在低电压、低功耗、高频率电路中表现优异，成为电子设计中非常常用的肖特基二极管类型。

　　BAT54的作用

　　BAT54是一种肖特基二极管，因其低正向压降、快速开关速度和小型封装，在电子电路中具有多种重要作用。首先，BAT54常用于反向电流保护。在电源电路或充电电路中，如果电流方向错误或电源反接，可能会对元件造成损坏。BAT54可以阻止电流反向流动，从而保护敏感元器件和整个电路免受损害。由于其正向压降低，仅为0.3V至0.5V，对正常工作电流几乎不造成压降损耗，因此非常适合在低压系统中使用。

　　BAT54常被用于快速整流。在开关电源、高频信号整流或逻辑电路中，需要快速响应的二极管来保证电流能够及时导通和截止。由于BAT54的反向恢复时间极短（通常小于5纳秒），它可以在高频条件下高效工作，减少能量损耗，提高电路效率。此外，其小体积封装（如SOT-23）也便于在紧凑的PCB设计中应用。

　　BAT54还可用于电压钳位与保护电路。在信号线路或数据总线上，可能会出现瞬态过电压或干扰信号，BAT54可以快速导通，将过电压引导至电源或地，从而保护后续电路不受冲击。它也常被用于逻辑电路的电平转换或信号整流，通过单向导通特性，确保信号方向正确，避免逻辑错误。

　　BAT54在便携式设备、通信设备和工业控制系统中也有广泛应用，例如用于电池管理系统、防止电流倒流，以及在多路电源切换中起到自动选择电源的作用。由于其可靠性高、响应快且封装紧凑，BAT54能够在低功耗和高速电路中实现稳定的保护和整流功能。

　　BAT54的作用主要体现在防反接保护、快速整流、信号整流、电压钳位以及电源切换保护等方面，是电子设计中不可或缺的低功耗、高速肖特基二极管。

　　BAT54的特点

　　BAT54是一款广泛使用的肖特基二极管，其特点主要体现在低正向压降、快速开关速度、低反向漏电流以及小型封装等方面，这些特性使其在电子设计中非常受欢迎。

　　BAT54具有低正向压降的特点。其正向压降一般在0.3V至0.5V之间，相比普通硅二极管的约0.7V更低。这意味着在正向导通时，BAT54能有效减少功耗和发热，特别适合低压电路和便携式设备使用，可以提高电源效率并降低散热需求。

　　BAT54的开关速度极快。其反向恢复时间通常小于5纳秒，远快于普通PN结二极管。这一特点使其在高频开关电路、脉冲整流和高速信号处理应用中表现出色，可以快速导通和截止，保证电路在高速状态下仍然稳定工作。

　　BAT54具有低反向漏电流。在反向偏置时，其漏电流通常仅为微安级（约2μA），即使在高温条件下，漏电流增加也相对较小。这使得BAT54在反向保护和电源防倒流应用中非常可靠，能够有效防止电流损耗和元件损坏。

　　BAT54的小型封装也是其显著特点之一。常见封装包括SOT-23、SOD-123以及DO-35等，适合表面贴装和传统插件PCB设计。这不仅节省了电路板空间，也降低了寄生电感和电容，提高了高频性能，使其在紧凑型电子设备中广泛应用。

　　BAT54还具有宽工作温度范围（一般为-55°C至+125°C），保证了其在工业和民用环境下的可靠性。同时，它的结构简单、成本低廉，使其在电源管理、信号整流、逻辑保护和电流防倒流等多种应用中非常实用。

　　BAT54以其低正向压降、快速开关、低漏电流、小型封装和宽温度适应性，成为电子设计中高效、可靠、节能的肖特基二极管选择，尤其适用于低压、低功耗和高速电路场景。

　　BAT54的应用

　　BAT54是一种广泛使用的肖特基二极管，其独特的低正向压降、快速开关速度和小型封装，使其在多种电子应用中表现优异。BAT54在电源保护电路中应用广泛。在便携式电子设备、电池供电系统和移动设备中，BAT54常用于防止电流反向流动，避免因电源接反或电池安装错误而对电路造成损坏。它能够在低压条件下有效导通，同时阻止反向电流，保证电路的安全和稳定。

　　BAT54常用于高速整流和开关电源中。在开关电源、DC-DC转换器或高频脉冲电路中，需要二极管能够快速响应以保证电流导通和截止。BAT54的反向恢复时间极短（通常小于5纳秒），能够适应高频率开关要求，减少能量损耗，提高电源效率。因此，它在小型开关电源、LED驱动电源和电源管理模块中被广泛采用。

　　BAT54在逻辑电路和信号整流中也有重要应用。它可用于保护数字电路中的输入端，防止瞬态过电压或信号反向干扰。BAT54还能实现低压信号整流，保证信号方向正确，提高逻辑电路的可靠性。此外，它常用于电平转换和逻辑“或”电路中，通过单向导通特性实现信号选择和保护功能。

　　BAT54还应用于电源自动切换和电池管理系统。在多路电源系统中，BAT54可以用于实现电源优先级控制，自动选择主电源或备用电源，防止电流倒流。在太阳能供电、便携式仪器和通信设备中，BAT54能够确保电源切换平滑且无损耗。

　　BAT54凭借其低正向压降、快速开关、低漏电流和小型封装特点，在电源保护、电源整流、逻辑信号处理以及电源切换和电池管理等领域得到广泛应用，是现代电子设备中不可或缺的关键元件。

　　bat54能替代哪些型号

　　BAT54的型号及可替代型号

　　BAT54是一款常用的肖特基二极管，它的型号根据封装形式和内部结构的不同可以分为多个详细型号。常见的BAT54系列型号包括BAT54、BAT54A、BAT54C等。

　　BAT54是最基本的型号，通常为单向肖特基二极管，封装形式多为SOT-23或DO-35，适用于一般低电流整流和防反接电路。它的正向压降约为0.3V至0.5V，最大反向电压为30V，最大正向电流为200mA，适合低功耗和高速开关电路。

　　BAT54A是单向肖特基二极管的改进型号，通常以SOT-23封装出现，具备更紧凑的尺寸和更小的正向压降。BAT54A的电气参数与BAT54相似，但在一些高频应用或对封装空间要求严格的电路中更加适用。它同样具有低反向漏电流和快速开关特性，常用于逻辑电路保护、快速整流和电源切换电路中。

　　BAT54C是双肖特基二极管，内部为共阴或共阳配置，即在同一封装内包含两颗肖特基二极管。BAT54C通常用于实现“或”逻辑功能、电源选择电路或双路保护电路，在多路输入电源或信号线路中非常实用。其正向压降和最大电流参数与单管BAT54相近，但由于双二极管结构，在电路设计中可减少元件数量，优化PCB布局。

　　BAT54还有一些衍生型号，例如BAT54S、BAT54SW等，这些型号在封装尺寸、电流承受能力和引脚配置上有所不同，以适应不同的设计需求。BAT54S通常为表面贴装型，适合高密度电路板；BAT54SW则可能用于小功率信号整流和保护电路。

　　BAT54的可替代型号主要取决于电路的电流、电压及封装要求。在多数低电流、高速开关应用中，BAT54可以替代其他类似特性的肖特基二极管，例如1N5819、SS14、PMEG2010、SB140、BAV99等。

　　1N5819是一款常用的肖特基整流二极管，正向电流较大（1A），反向电压可达40V至60V，可用于功率稍高的整流电路，适合替代BAT54用于小功率整流或保护电路。

　　SS14为肖特基整流二极管，最大正向电流为1A，反向电压可达40V，与BAT54在低压保护和整流应用中功能相似，可直接替代。

　　PMEG2010为小型表面贴装肖特基二极管，正向电压低，适合高速开关电源或信号整流，封装尺寸小，可替代BAT54在高频信号电路中的应用。

　　SB140是一种快速肖特基二极管，耐压为40V，最大正向电流1A，可用于替代BAT54进行低压整流和反向保护，但功率承受能力更高。

　　BAV99是一款双肖特基二极管，内部为串联或并联结构，可替代BAT54C在逻辑“或”电路或双路保护电路中使用。

　　在选择替代型号时，需要注意几个关键参数：正向压降（VF）、最大正向电流（IF）、最大反向电压（VR）以及封装形式。虽然BAT54主要用于低电流、低压、高速开关电路，但若电路对电流承受能力和耐压要求较高，可以选择1N5819、SS14或SB140等型号作为替代；若需要双二极管功能，可用BAV99或BAT54C替代。

　　BAT54系列包括BAT54、BAT54A、BAT54C及其衍生型号，覆盖单向、双向、不同封装的肖特基二极管应用。而在实际电路设计中，1N5819、SS14、PMEG2010、SB140、BAV99等型号均可根据电流、电压和封装需求替代BAT54，实现类似的整流、防反接、信号整流及电源保护功能，从而保证电路稳定可靠运行。
