bxa3k-1a的参数

　　基本参数与结构

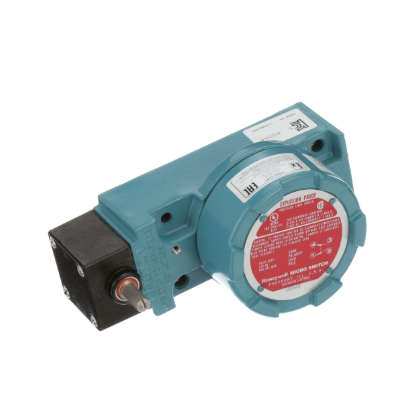

　　型号：BXA3K-1A。属于 BX 系列“危险场所/防爆限位开关”（Hazardous‑Area / Explosion‑Proof Limit Switch）中之一。

　　外壳材质与结构：标准为铝合金外壳（BX 系列）；也有不锈钢版本（BX2 系列）用于更耐腐蚀 / 严苛环境。

　　防护/密封等级：IP67（防尘、防水密封），并满足 NEMA 1、3、4、6、13 等防护等级标准。适用于户外、潮湿、多尘、油污或危险环境。

　　认证与防爆标准：获得多项国际 / 地区认证，如 UL、CSA、ATEX (CE)、IEC Ex、INMETRO（巴西）、NEPSI Ex（中国）、KOSHA / KTL（韩国）、EAC (Gost-R) 等 — 适合存在爆炸性气体 /粉尘的场合。

　　电气 / 开关参数

　　电路形式 (Circuitry): 单刀双掷 (SPDT) 快速动作 (snap‑action)，即 1 常开 (NO) + 1 常闭 (NC) — double‑break contact。

　　额定电流 (Current Rating): 10 A (AC) 热容量 (thermal) 额定；也常用于 DC，但资料中 AC 和 DC 额定值应参照 datasheet。

　　额定电压 (Voltage Rating): AC 最高可达 600 VAC；DC 中可支持至 250 VDC (某些供应商数据) 。

　　触点材料 / 可选: 有银触点，也有金 (gold‑plated) 触点版本 — 以适应不同环境 / 电气要求（例如更佳耐腐蚀或低电流通断）。

　　机械 / 操作参数

　　操作方式 (Actuator / Head Style): 标配为侧面旋转 (side‑rotary) 带滚轮杠杆 (roller lever)；也支持侧面销 (pin plunger)、滚轮柱塞 (roller plunger)、顶部柱塞 (top plunger)、顶旋 (top rotary)、震动杆 (wobble stick / cat whisker) 等多种执行器 (actuator) / 头部 (head) 形式，可按具体应用选择。

　　机构许可 / 行程参数 (针对标准 side‑rotary / snap‑action 版本)：预旅行 (pretravel) ≤ 15°；差动行程 (differential travel) ≤ 5°；过行程 (overtravel) ≥ 60°。

　　工作温度范围：标准密封 (fluorosilicone sealing) 时为 –40 °C 至 +70 °C。对于特殊封装 (如氟橡胶 / fluorocarbon sealing) 或更严苛环境，可参考 datasheet。

　　接线 / 终端 (Termination): 采用 conduit (导管) 接法，常见为 ½‑14 NPT 或 ¾‑14 NPT，也有 20 mm 导管版本。

　　应用与适用场合

　　由于其防爆、防尘、防水、防腐蚀与多认证特性，BXA3K-1A 特别适合危险环境 (含易燃气体 /粉尘)、化工厂、石油天然气设施、管道控制、水处理厂、化工厂、造纸 / 木浆厂、污水处理、输送系统、阀门与执行机构位置检测等工业自动化或重型工业场合。

　　其多种 actuator / head 形式和触点选择 (银或金) 提供设计灵活性，可按现场机械动作 /电流 /防护要求配置。

　　BXA3K-1A的工作原理

　　BXA3K-1A是一款机械式限位开关，其核心工作原理基于机械杠杆驱动内部触点的闭合与断开，从而控制电路的通断状态。该开关通常安装在机械设备的行程末端或关键位置，通过物体的运动触发开关，实现对机械动作的监测和控制。

　　BXA3K-1A内部结构主要由操作杆（如滚轮杠杆）、触点系统、弹簧机构和外壳组成。当机械设备运动到限位位置时，设备部件会接触到BXA3K-1A的执行器（如杠杆或柱塞），推动杠杆旋转或柱塞下压。这个机械力通过内部弹簧机构放大，并推动开关触点快速闭合或断开，形成“动作信号”。这种触点动作通常是快速动作（snap-action），即触点在很小的运动距离内迅速切换，保证电路可靠通断，避免接触不良或电弧产生。

　　BXA3K-1A的触点形式通常为单刀双掷（SPDT），即一个常开触点（NO）和一个常闭触点（NC），在操作时实现电路的切换功能。根据具体应用，常开触点可用于发出设备到位信号，常闭触点可用于停止设备或触发安全保护。开关的预旅行、差动行程和过行程参数确保了开关在动作前后的精确性和重复性，提高了机械系统的可靠性。

　　BXA3K-1A具有防护功能，其外壳密封良好，可防尘、防水，并可适应高低温及腐蚀环境。即便在恶劣的工业环境下，其机械动作仍能稳定可靠地完成触点切换。通过这种机械-电气的转换方式，BXA3K-1A实现了对设备行程、位置及安全状态的监测与控制，是自动化设备、输送系统、阀门控制以及危险场所设备中常用的关键元件。

　　BXA3K-1A工作原理简单但高效，依靠机械力驱动触点动作，快速、可靠、可重复使用，同时兼具防护与耐用性，满足各种工业自动化环境下对限位控制的需求。

　　BXA3K-1A的作用

　　BXA3K-1A限位开关在工业自动化与机械设备中起到关键的控制与保护作用，其主要功能是对机械设备的位置、行程以及动作状态进行检测和反馈，从而保证设备安全、准确、高效地运行。作为一种机械式触点开关，BXA3K-1A能够将机械运动信号转换为电信号，为控制系统提供实时状态信息。

　　BXA3K-1A可以用作位置检测与行程控制。在自动化生产线、输送设备或机械臂等系统中，它可以精确感知机械部件的运动位置，当设备到达预定位置时触发开关，使控制系统执行下一步动作。例如，在输送机末端，BXA3K-1A可检测物料到位并发出信号启动分拣或停机操作；在机械臂作业中，它可以确保臂体动作在安全范围内完成。

　　BXA3K-1A具有安全保护功能。通过将机械极限位置与电路联动，当设备发生异常超行程或意外移动时，开关可立即切断电路或发出报警信号，防止设备损坏或人员受伤。这种机械-电气联动的保护方式简单可靠，尤其适用于易燃易爆或高温、高压等危险工业环境。

　　BXA3K-1A还可用于逻辑控制与自动化反馈。其单刀双掷（SPDT）触点设计允许同时输出常开与常闭信号，可与控制系统实现多种逻辑功能。例如，可用于启动/停止电机、触发继电器、控制阀门开闭等，满足复杂的工业自动化需求。开关的高重复性和快速动作特性保证了控制信号的稳定性和响应速度，提高了设备运行效率。

　　BXA3K-1A因其耐用性和防护性，还适用于恶劣环境下的长期运行。密封的铝合金外壳、IP67防护等级以及防爆认证，使其能在潮湿、多尘、腐蚀或易燃易爆场所安全工作，从而在化工、石油、天然气、水处理、造纸及重型机械等行业被广泛采用。

　　BXA3K-1A不仅承担机械位置检测、行程控制与逻辑反馈的作用，还具备安全防护功能，是工业自动化系统中不可或缺的关键元件，为设备的安全、稳定和高效运行提供可靠保障。

　　BXA3K-1A的特点

　　BXA3K-1A限位开关作为工业自动化设备中常用的机械控制元件，具有多项显著特点，使其在各种复杂和恶劣的环境下能够稳定可靠地工作。首先，它的结构坚固、耐用性高。BXA3K-1A采用铝合金外壳，部分型号提供不锈钢版本，能够承受机械冲击、振动和长期使用带来的磨损。其内部机械结构经过优化设计，滚轮杠杆和弹簧机构具有高耐磨性，保证了开关在频繁操作条件下仍能保持长期稳定的动作性能。

　　BXA3K-1A具有多种防护能力。该开关具备IP67防护等级，可防尘、防水，适应湿润、多尘、油污等环境。同时，其防爆设计和国际认证（如ATEX、IECEx、NEPSI Ex等）使其可以在易燃易爆环境中安全工作，满足化工、石油天然气等危险场所的使用需求。这种防护能力确保开关即使在恶劣条件下仍能保持可靠性能，不受环境因素影响。

　　BXA3K-1A具有高精度与快速响应的特点。其内部触点采用快速动作（snap-action）设计，动作行程小、切换迅速，保证电路切换稳定可靠，避免触点接触不良或产生电弧。同时，单刀双掷（SPDT）触点配置使其可同时提供常开和常闭信号，满足多种控制逻辑要求，提高系统的自动化精度和响应速度。

　　BXA3K-1A具有多样化的操作形式和灵活安装方式。可根据应用需求选择滚轮杠杆、柱塞、旋转头或震动杆等多种执行器类型，安装方式灵活，可适应不同机械结构与空间限制。这种多样化设计增强了开关的适用范围，使其在输送系统、阀门控制、机械臂等设备中都能轻松集成。

　　BXA3K-1A具有宽温度适应性与可靠的电气性能。它可在–40°C至+70°C的温度范围内稳定工作，同时电气额定值高，适用于AC或DC控制电路，触点材料可选择银或镀金，进一步提高耐腐蚀性和低电流可靠性。

　　BXA3K-1A以其坚固耐用、防护完善、高精度快速响应、多样化操作形式及宽温适应性等特点，成为工业自动化和机械控制领域中非常可靠和高效的限位开关，能够满足多种复杂环境下的控制需求。

　　BXA3K-1A的应用

　　BXA3K-1A限位开关因其高可靠性、防护完善以及多功能设计，在工业自动化和机械控制领域有着广泛的应用。首先，它被广泛用于工业机械设备的行程检测和位置控制。在输送系统、机械臂、装配线和自动化生产线中，BXA3K-1A可用于监测机械部件的移动位置，当部件到达预定位置时触发开关，控制后续动作的执行。例如，在自动输送线末端，BXA3K-1A能够检测物料到位并发出信号启动分拣或停机操作，提高生产效率和精度。

　　BXA3K-1A在安全防护与紧急停机系统中发挥关键作用。它可用作机械设备的安全极限开关，当设备发生意外超行程或偏离安全范围时，开关会立即断开电路或触发报警信号，从而防止设备损坏或人员受伤。在化工厂、石油天然气设施及危险环境下，其防爆、防尘、防水的设计保障了安全监控系统的可靠性。

　　BXA3K-1A还被应用于阀门控制和自动化执行机构中。通过开关的常开与常闭触点输出信号，可实现对电动阀门或液压/气动执行器的开闭控制，实现精确的流体管理和自动化操作。例如，在水处理厂或化工生产中，BXA3K-1A可监控阀门行程并控制流量，保证系统稳定运行。

　　它在重型工业和户外环境中也有广泛用途。BXA3K-1A具备IP67防护等级和耐腐蚀特性，能够在潮湿、多尘、油污或腐蚀性环境下长时间运行，适用于矿山、造纸厂、钢铁厂及污水处理厂等。多种操作形式（滚轮杠杆、柱塞、旋转头）和多种触点材料（银触点或镀金触点）使其能够适应不同负载和电气要求，实现灵活安装和高可靠控制。

　　BXA3K-1A凭借其高可靠性、防护完善、结构紧凑和操作灵活性，被广泛应用于工业自动化生产线、机械设备、输送系统、阀门控制及危险环境的安全监控中，是实现机械位置检测、行程控制及安全防护的重要元件，能够有效提高设备自动化水平和运行安全性。

　　bxa3k-1a能替代哪些型号

　　BXA3K-1A 的详细型号与变种

　　基本型号为 BXA3K-1A，这是 B‑series（BX 系列）中针对危险/易爆环境设计的防爆限位开关，标准配置为侧面旋转滚轮杠杆 (side‑rotary roller lever)、SPDT（1NO + 1NC）触点。

　　在一些供应商与资料中，这个系列还有多个变种／衍生型号，用于不同 actuator（执行机构）类型或特殊需求。根据公开资料，这些包括：

　　BXA3K（无后缀时为基础款，可能不带杠杆）

　　BXA3K-2A — 可能为“maintained”（保持型 / 保持触点状态）版本。

　　BXA3K-1C — 双极 (DPDT) 开关版本，适用于需要两路切换/控制的场合。

　　BXA3K-1D — 不同杠杆／杠杆式 actuator 的版本 (lever actuator variant) 。

　　BXA3K-1E — 带有可调头角度 (adjustable head angle) 的版本，以适应不同安装位置或机械结构。

　　BXA3K-1A-EX — 带有较长外壳（extended housing）或为防爆环境优化的加固版本。

　　以及某些以 “短缆 / short‑cable variant” (如 BXA3K-1A-S03) 或带 LED 状态指示 (BXA3K-1A-L5) 的特定版本。

　　BXA3K-1A 系列具有高度可配置性 —— 可以依据具体的安装环境、机械结构、触点需求 (NO/NC, SPDT/DPDT) 以及是否需要防爆、防尘防水认证等条件来选择合适的变种。

　　BXA3K-1A 可替代／兼容的其他型号或系列

　　由于 BXA3K-1A 属于 B 系列 (“BX” / “BXA/BX4A” 等) 中功能定位为防爆限位开关，它在不少情况下可作为以下型号或系列的替代方案／兼容选项 — 前提是机械安装尺寸、actuator 形式、触点配置与环境要求匹配。

　　系列内兼容型号：例如如果原设备使用的是 BXA3K（基础款，无杠杆）或其他 BXA3K‑系列（如 BXA3K-2A, BXA3K-1D, BXA3K-1E 等），那么使用 BXA3K-1A（或其变种）通常是可以替换的，因为它们共享同一系列外壳、防爆认证、接线/安装接口与电气规格。

　　同系列但不同 actuator 的 BX4A/BX4C/BX4D 等型号。比如有资料显示 Honeywell 的 BX4C3K、BX4D3K 等也属于同系列防爆限位开关，外壳、额定电流 (10A)、防护等级 (IP67) 等与 BXA3K-1A 相近。如果机械结构允许 (比如杠杆 / 柱塞 /旋转头兼容)，BXA3K-1A 可以作为这些型号的替代。

　　对于原先使用 “普通限位开关 / 非防爆 / 非 BX 系列” 的系统，如果系统环境为普通工业区，且机械安装形式和电气要求 (电压、电流、触点配置) 与 BXA3K-1A 匹配，也可以考虑用 BXA3K-1A 替代 — 尤其当你希望提高可靠性、防尘/防水性或预留未来防爆能力时。当然，这要求确认安装空间、防护等级、接线方式 (如 NPT 导管接口) 与控制系统兼容。

　　应该注意的问题与兼容条件

　　虽然 BXA3K-1A 系列型号多样，但并不是所有 actuator 或触点配置都与任何设备机械结构直接兼容。替代前必须确认物理安装方式 (杠杆方向、头部空间、接口尺寸等) 完全匹配。

　　若原设备电压／电流规格与 BXA3K-1A 的额定值 (最大 600 VAC / 250 VDC, 最大 10 A) 不符，则不能替代。

　　防爆 / 防护等级 (IP67、NEMA 认证、防爆认证) 虽是优势，但如果原安装环境不需要这些，也要考虑是否额外复杂或成本过高。

　　对于需要双刀双掷 (DPDT) 或特殊触点形式 (多触点、多路控制) 的应用，应确认 BXA3K-1A 是否有相应 DPDT 版本 (如 BXA3K-1C) 或考虑 BX 系列中其他型号 (如 BX4C3K 等) 的兼容性。

　　总结建议

　　如果你现在用的是 BX 系列 (如 BXA3K, BX4C3K, BX4D3K 等) 的限位开关，且机械安装空间、电气负载、防护要求与 BXA3K-1A 相符，那么用 BXA3K-1A — 特别是标准侧旋滚轮杠杆版 — 作为替代大多是可行且合理的。它不仅保留限位开关的基本功能 (位置/行程检测、NO/NC 控制)，还提供更高的防护性能 (防爆、防尘、防水) 和较强的环境适应性 (适合工业、户外、化工等复杂环境)。

　　但在做替代前，建议你仔细对照：原型号的机械安装尺寸、actuator 形式／方向、接线／导管接口、防护等级与控制系统电气规格 —— 若完全匹配，替代将比较安全可靠；否则可能需要调整机械结构或选用 BX 系列中的其它变种。
