rtl8211e-vb-cg的参数

　　功能定位与支持标准

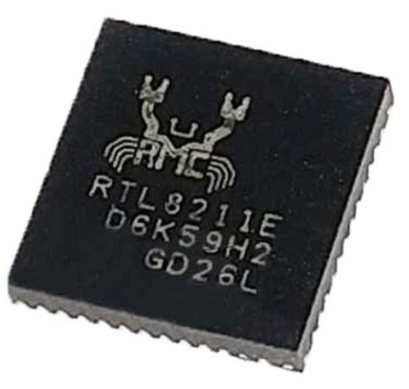

　　RTL8211E‑VB‑CG 是由 Realtek Semiconductor（瑞昱）设计的一款高度集成以太网物理层 (PHY) 收发器（Ethernet Transceiver）。它兼容 IEEE 802.3 标准，支持 10Base-T、100Base-TX 和 1000Base-T (Gigabit Ethernet) 三种速率标准，也就是说它能够在 10 Mbps、100 Mbps、1 Gbps 三种速率下工作。

　　MAC/PHY 接口与电平兼容性

　　该芯片通过 RGMII（Reduced Gigabit Media Independent Interface）或 GMII（Gigabit Media Independent Interface）与 MAC 层通信。对于 RGMII/GMII 信号，RTL8211E‑VB‑CG 支持 3.3 V 或 2.5 V 的 I/O 电平。

　　物理层功能与线路处理能力

　　RTL8211E‑VB‑CG 内部集成了完整的物理层功能模块 (PHY)，包括模拟前端 (AFE) + DSP，以支持通过 CAT‑5 UTP 电缆 (以及在 10 Mbps 模式下支持 CAT‑3) 进行以太网数据包的收发。它具备自动交叉 (Crossover) 检测与自动修正 (Auto‑Correction)、自动极性 (polarity) 校正、自适应均衡 (adaptive equalization)、串扰 (cross-talk) 抑制、回波 (echo) 取消、时钟恢复 (timing recovery)、误码纠正 (error correction) 等功能，以保证高可靠性的数据传输。

　　供电与封装参数

　　推荐工作电压 (VDD) 为 3.3 V（典型值），其允许工作电压范围约在 2.97 V 到 3.63 V 之间。

　　封装形式是 QFN-48 (6 mm × 6 mm)，适合 SMT 表面贴装工艺。

　　其他特性

　　支持节能特性：符合 IEEE 802.3az-2010（Energy Efficient Ethernet）的标准，这有助于降低功耗。

　　支持 “Wake-on-LAN (WOL)” 功能 和 中断 (Interrupt) 功能。

　　有链路 (Link) 检测与 “Link‑Down 节电 (power‑saving)” 模式。

　　内置切换 (switching) 稳压器 (regulator)，提高供电稳定性；制造工艺为 0.11 µm，功耗较低。

　　支持外部 25 MHz 或 50 MHz 的晶振／振荡器 (OSC) 作为时钟源，并能为 MAC 提供 125 MHz 时钟。

　　支持通过 CAT‑5 UTP 电缆在 1000Base‑T 模式下达到最长约 120 米传输距离。

　　适用范围

　　由于其高速 (最高 1 Gbps)、兼容性好、集成度高、功耗较低、封装小巧等特点，RTL8211E‑VB‑CG 广泛用于嵌入式系统、网络设备、家用/工业以太网模块、路由器、交换机、媒体设备，以及各种需要以太网接口的设备。

　　RTL8211E-VB-CG 的工作原理

　　RTL8211E-VB-CG 是一款高度集成的以太网物理层 (PHY) 芯片，其主要功能是实现数字数据与网络信号之间的转换，从而完成以太网通信。它的工作原理可以从信号传输、接口协作和内部处理三个方面进行理解。

　　在发送数据时，RTL8211E-VB-CG 接收来自 MAC（媒体访问控制层）或微控制器的数字信号。这些信号通过 GMII 或 RGMII 接口传入芯片，芯片内部的数字逻辑将这些数据进行编码（如 8b/10b 编码用于千兆以太网），然后通过内部的模拟前端 (AFE, Analog Front-End) 转换为差分电压信号，并调制到物理线路上。芯片支持 10/100/1000 Mbps 的速率，可以自动协商传输速率和全双工或半双工模式，以确保与对端设备兼容。

　　在接收数据时，芯片通过线路收发器从以太网电缆中获取差分信号。AFE 将模拟信号进行放大、滤波、均衡和回波消除，然后送入内部的数字信号处理器 (DSP) 进行解码和误码校正，最后生成标准的数字信号送回 MAC 层。RTL8211E-VB-CG 还具备自动交叉功能（MDI/MDI-X），能够自动识别直通或交叉网线，无需手动配置，从而简化了网络连接。

　　RTL8211E-VB-CG 内部集成了时钟恢复与同步模块，确保数据在高速传输过程中保持定时准确，避免数据丢失或误码。芯片还支持节能模式（EEE, Energy Efficient Ethernet），在空闲时降低功耗，并可通过 Wake-on-LAN 功能在接收到特定网络信号时唤醒系统。

　　RTL8211E-VB-CG 的工作原理是通过数字逻辑与模拟前端的紧密配合，实现数字数据与物理网络信号之间的高效、可靠转换，使网络设备能够稳定地完成高速以太网通信，同时兼顾节能与抗干扰能力。

　　RTL8211E-VB-CG 的作用

　　RTL8211E-VB-CG 是一款高性能以太网物理层 (PHY) 芯片，其主要作用是为各种网络设备提供可靠、高速的数据通信接口。作为物理层芯片，它在以太网系统中处于 MAC 层（媒体访问控制层）与实际网络线路之间，承担将数字信号与物理传输信号之间相互转换的核心任务。

　　在网络设备中，RTL8211E-VB-CG 主要负责将来自 MAC 层的数字数据转换成可在双绞线电缆上传输的电信号，同时在接收端将网络线路上的模拟信号还原为标准数字信号。这一功能使得网络设备能够实现 10/100/1000 Mbps 的高速以太网通信，支持全双工和半双工模式，保证数据传输的高效性和稳定性。

　　RTL8211E-VB-CG 的自动协商功能（Auto-Negotiation）能够根据网络环境和对端设备的能力自动选择最佳传输速率和工作模式，极大地简化了网络部署与配置工作。芯片还具备自动交叉 (MDI/MDI-X) 功能，可以自动识别直通或交叉网线，无需用户手动调整线路连接方式。

　　RTL8211E-VB-CG 还通过内部的信号均衡、串扰抑制、回波消除和误码校正等功能，提高了数据传输的可靠性和抗干扰能力，特别适合在工业、嵌入式系统和高密度网络环境下使用。其低功耗设计和节能以太网 (EEE) 功能，能够在网络空闲时降低功耗，同时支持 Wake-on-LAN 功能，实现远程唤醒，为设备节能和智能管理提供便利。

　　RTL8211E-VB-CG 的作用不仅是完成数字与物理信号的转换，更是保障网络设备高速、稳定、可靠通信的关键核心部件，使路由器、交换机、嵌入式网卡、工业以太网模块等设备能够高效运行，为各种网络应用提供基础支撑。

　　RTL8211E-VB-CG 的特点

　　RTL8211E-VB-CG 是瑞昱半导体推出的一款高集成度以太网物理层 (PHY) 芯片，其特点体现了高速通信、低功耗设计、可靠性高以及灵活应用的优势。首先，该芯片支持 10/100/1000 Mbps 三种以太网速率，兼容 IEEE 802.3 标准，可实现全双工和半双工通信，满足不同网络环境的需求。这种高速、可自适应的数据传输能力使其在家庭、办公以及工业网络中都能高效运行。

　　RTL8211E-VB-CG 内部集成了完整的物理层功能模块，包括模拟前端 (AFE) 和数字信号处理器 (DSP)。芯片能够实现自动交叉 (MDI/MDI-X) 功能，无需手动配置直通或交叉网线，同时具备自动协商 (Auto-Negotiation) 功能，可根据对端设备自动选择最佳传输速率和工作模式。这些特性大大简化了网络部署和维护。

　　在信号处理方面，RTL8211E-VB-CG 支持自适应均衡、回波消除、串扰抑制以及误码校正，能够在复杂环境中保持数据传输的稳定性和可靠性。同时，芯片支持 Wake-on-LAN 功能和链路检测功能，使设备能够实现远程唤醒和智能管理。

　　节能性能也是 RTL8211E-VB-CG 的一大特点。它符合 IEEE 802.3az 能源高效以太网 (EEE) 标准，在链路空闲时自动降低功耗，从而有效节省能源。芯片工作电压为 3.3V，典型功耗低，适合嵌入式系统和便携式设备应用。

　　封装方面，RTL8211E-VB-CG 采用 QFN-48 封装，尺寸紧凑，便于表面贴装 (SMT) 生产工艺，同时支持 RGMII/GMII 接口，方便与 MAC 层或微控制器连接。其宽温度工作范围和抗干扰能力使其适用于工业控制、网络交换机、路由器及各类嵌入式网络设备。

　　RTL8211E-VB-CG 的特点包括高速传输、低功耗、高可靠性、自动化网络适配、智能管理功能以及小型化封装，使其成为以太网通信应用中稳定、灵活且高效的物理层解决方案。

　　RTL8211E-VB-CG 的应用

　　RTL8211E-VB-CG 是一款高性能以太网物理层 (PHY) 芯片，凭借其高速传输、低功耗和高度集成的特点，在众多网络通信和嵌入式应用中被广泛使用。首先，它常用于 网络设备，如路由器、交换机、网关和网络适配器。通过与 MAC 层芯片或微控制器结合，RTL8211E-VB-CG 实现千兆以太网数据的收发，为这些设备提供稳定、高速的数据传输能力，满足家庭、办公及企业网络的需求。

　　在 工业控制和自动化系统 中，该芯片也有重要应用。工业以太网设备通常需要在复杂环境下工作，面对电磁干扰、长距离传输以及高温等挑战。RTL8211E-VB-CG 内置自适应均衡、回波消除和串扰抑制功能，可以有效保证工业网络的稳定性和可靠性。同时，其宽温度工作范围和低功耗设计使其适合工业控制模块、PLC 控制系统和智能仪表等应用场景。

　　此外，RTL8211E-VB-CG 被广泛用于 嵌入式系统 和 智能设备，如智能家居网关、媒体播放器、机顶盒以及物联网网关设备。芯片的自动协商和自动交叉功能简化了设备连接，用户无需手动配置网络，提升了使用便利性。节能以太网 (EEE) 功能还能在设备空闲时降低功耗，延长设备寿命并节省能源。

　　在 通信模块和扩展板 中，RTL8211E-VB-CG 也被集成为网络接口模块的核心组成部分，为嵌入式开发平台或工业计算机提供可靠的以太网接口。其小型 QFN-48 封装适合表面贴装，方便批量生产，同时兼容多种 MAC 接口（如 RGMII/GMII），便于快速集成到现有系统。

　　RTL8211E-VB-CG 的应用覆盖了家庭、办公、工业控制和嵌入式智能设备等多个领域，其高速、低功耗、抗干扰和高度集成的特性，使其成为构建稳定、可靠和高效以太网通信系统的关键组件。

　　rtl8211e-vb-cg能替代哪些型号

　　RTL8211E‑VB‑CG 系列 / 相关型号

　　RTL8211E‑VB‑CG 本身是该系列中常用的一款单端口 10/100/1000M 以太网 PHY 收发器 (Ethernet Transceiver)，采用 QFN‑48 封装 (6 mm × 6 mm) 或 QFN‑48‑EP 封装。

　　同系列还有 RTL8211E-VL-CG — 该型号支持较低 I/O 电压 (如 1.5 V / 1.8 V RGMII)，适用于某些低压设计环境。

　　还有 RTL8211EG-VB-CG — 通常是 64‑pin QFN 封装，功能与 RTL8211E 系列相似，但可能扩展了引脚数，适用于更复杂板级设计。

　　从官方 datasheet 来看，RTL8211E‑VB / VL / EG‑VB 系列都实现了完整的 PHY 功能：10Base‑T、100Base‑TX、1000Base‑T；支持 RGMII / GMII 接口；支持自动协商 (Auto‑Negotiation)、自动交叉 (Auto‑MDIX)、极性校正、线路均衡、串扰／回波消除、时钟恢复、误码校正等。

　　此外，它们支持节能以太网 (EEE, 符合 IEEE 802.3az)、Wake-on-LAN (WOL)、Link‑Down 节能模式 (Link‑Down power saving)、并带有为 MAC 提供 125 MHz 时钟输出的能力。

　　因此，当人们提到 “RTL8211E 系列” 时，通常是在这几个主要变体之间选择，取决于所需封装、板级电压与接口。

　　RTL8211E‑VB-CG 可以替代哪些型号 / 同类 PHY 芯片

　　在实际工程应用中，如果你需要一个 10/100/1000 Mbps 的单端口 Ethernet PHY，并且对接口 (RGMII/GMII)、封装 (QFN‑48) 以及电压 (≈ 1.5–3.3 V) 没有冲突，那么 RTL8211E‑VB-CG 可以视为下列一些常见网口 PHY 的一个可选替代方案 (substitute / alternative)：

　　上述同系列兄弟型号 — RTL8211E‑VL‑CG, RTL8211EG‑VB‑CG：如果现有设计使用其中之一，而你手头只有 VB‑CG，也可以代替 (或反过来) —— 前提是板级封装 / 引脚 /电平 /时钟兼容。

　　来自其他厂商、但功能相近的 Gigabit PHY，比如在一些分销商资料中提到的：KSZ9031RNX (Microchip)、DP83867IR (Texas Instruments)、AR8035 (Qualcomm/Atheros) —— 它们在功能 (10/100/1000BASE‑T PHY)、接口 (通常 RGMII/GMII)、应用 (switch/router/embedded board) 等方面与 RTL8211E‑VB-CG 类似。

　　若原先设计使用其他 “单端口 Gigabit PHY + 相似接口 / 信号电平 /封装” 的芯片，也有可能由 RTL8211E‑VB‑CG 替代 — 例如一些旧设备可能用 1000BASE-T PHY，只要这些器件和 RTL8211E 在 MAC 接口 (RGMII/GMII)、供电 /信号电平、PHY 功能集 (Auto-Neg, Auto-MDIX 等) 上兼容，就有替代可能。

　　注意事项 / 替代时需验证的问题

　　不过，在考虑用 RTL8211E‑VB-CG 替代其他型号时，应当严格检查以下几点，以避免硬件兼容 / 功能异常问题：

　　接口类型和电平是否一致 (RGMII / GMII, 以及电压水平 1.5V/1.8V/2.5V/3.3V)。如果目标 PHY 用的是另类电平 (例如 1.2V), 可能不兼容。

　　封装和引脚分布是否匹配 — 虽 RTL8211E 系列多数是 QFN‑48，但其他厂商 PHY 可能是 VQFN‑48、QFN‑40、QFN‑64 等，引脚排列、Pad 功能可能不同。

　　MAC 层电路 / 板级布局 / PCB 匹配 — PHY 的时钟源 (晶振频率)、电源、地线、磁性元件 (magnetics) 应符合设计要求。

　　功能需求 — 如果系统依赖某些额外功能 (如特殊的节能 / 电源管理 /中断 /LED 控制 /特定寄存器设置 /driver 支持等)，需要确认 RTL8211E 是否支持，并且你的驱动/固件是否兼容。

　　总结

　　RTL8211E‑VB‑CG 属于一个稳定、功能齐全的千兆以太网 PHY 系列，其兄弟型号 (如 RTL8211E‑VL‑CG、RTL8211EG‑VB‑CG) 与之构成一个完整家族，适应不同封装、电压、接口需求。在工程设计中，它能够替代许多其他品牌 / 型号的 10/100/1000BASE‑T PHY —— 前提是接口、电平、封装和功能兼容。 对于一般嵌入式网口、路由器、交换机、工业以太网模块等应用，RTL8211E‑VB‑CG 是一个可靠通用的替代方案。但在替换前，务必认真比对 datasheet、引脚定义和系统设计要求，以保证硬件与软件的兼容性。
