d882的参数

　　D882是一种常用的硅功率NPN晶体管，其主要参数决定了它在放大和开关电路中的性能表现。以下是D882的详细参数说明：

　　极限参数（Maximum Ratings）

　　集电极-基极电压（VCBO）：通常为30V，表示在基极开路情况下，集电极可承受的最高电压。

　　集电极-发射极电压（VCEO）：约30V–40V，指在基极饱和时，集电极与发射极之间能够承受的最大电压。

　　发射极-基极电压（VEBO）：约5V，表示在集电极开路情况下，发射极可承受的最大反向电压。

　　集电极电流（IC）：最大可达3A，显示D882能够承受较大电流负载，适合驱动中小功率负载。

　　耗散功率（Ptot）：约20W（TO-220封装，良好散热条件下），这是晶体管在持续工作中允许的最大功耗。

　　结温（Tj）：最高可达150℃，表示晶体管结温的极限，超过此温度会损坏器件。

　　存储温度（Tstg）：-55℃到+150℃，说明D882在运输或储存中可承受的环境温度范围。

　　电气特性（Electrical Characteristics）

　　直流电流放大系数（hFE）：通常在60~320之间（根据不同测试条件），表示小信号输入电流放大能力。

　　饱和压降（VCE(sat)）：在饱和状态下，集电极-发射极电压约为1V，意味着在开关工作时导通阻抗较低，损耗较小。

　　基极-发射极饱和电压（VBE(sat)）：约1.2V，显示晶体管在完全导通时基极电压的典型值。

　　频率特性：截止频率（fT）约为100MHz，适合中高频放大应用，但主要用于低频功率放大和开关场景。

　　封装与引脚

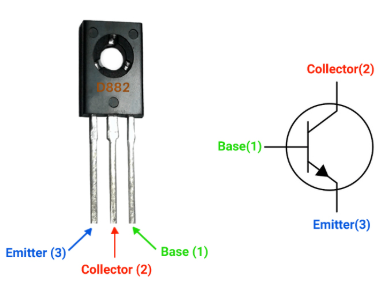

　　D882常见封装为TO-220或TO-126，具有三引脚：集电极（C）、基极（B）、发射极（E）。TO-220封装便于加装散热片，提高功率处理能力。

　　D882以其高电流承载能力、低饱和压降和良好的散热性能，在功率放大、驱动电路以及开关控制电路中广泛应用，是电子设计中非常实用的中功率NPN晶体管。

　　d882的工作原理

　　D882是一种NPN型硅功率晶体管，其工作原理与一般双极型晶体管（BJT）类似，但更适合中功率放大和开关应用。理解D882的工作原理，需要从其结构和电流控制特性出发。

　　D882具有三个端子：基极（B）、集电极（C）和发射极（E）。在NPN晶体管中，集电极和发射极都是N型半导体，而基极是薄薄的P型半导体。当基极施加一个正向电压（相对于发射极）时，少量电子从发射极注入基极，大部分电子会穿过基极进入集电极，形成较大的集电极电流。基极电流很小，但可以控制集电极与发射极之间的大电流，这就是晶体管的电流放大作用。

　　在放大模式下，D882的基极电流与集电极电流成正比，其比例系数为直流电流放大系数（hFE）。通过调节基极电流，输出端的集电极电流也随之变化，从而实现对负载的电流放大。由于D882承受电流能力较高（可达3A），它常用于中功率音频放大器或信号放大电路的输出级。

　　在开关模式下，D882工作在饱和区和截止区之间：

　　截止状态：基极电流为零或极小，集电极电流几乎为零，晶体管像开路一样，负载不导通。

　　饱和状态：基极电流充足，集电极电流达到最大值，晶体管像闭合开关一样导通，集电极-发射极电压很小（约1V），负载得到充分驱动。

　　D882的功率型结构和较大的散热能力使其在高电流、高功耗环境下依然能够稳定工作。合理选择基极电阻可以保证晶体管在开关模式下快速切换，同时避免过热损坏。

　　总结来说，D882的工作原理就是通过控制基极小电流来调节集电极大电流，从而实现放大或开关功能。在实际应用中，它既可以作为功率放大器的输出管，也可以作为电机、继电器或其他负载的开关驱动器。

　　d882的作用

　　D882是一种常用的NPN功率晶体管，其主要作用是作为电流控制器和信号放大器，广泛应用于电子电路中的功率放大和开关控制场景。其作用可以从以下几个方面进行说明：

　　功率放大器的输出级

　　D882具有较高的集电极电流承载能力（最大约3A）和较低的饱和压降，因此常用于功率放大电路中。小信号经过前级放大后输入D882的基极，使集电极输出大电流，从而驱动扬声器、电机或其他负载。通过控制基极电流大小，D882可以对输出电流进行放大，实现信号功率的提升。

　　开关控制作用

　　D882能够在饱和区和截止区之间切换，表现为“电子开关”的功能。在开关模式下，当基极施加足够电流时，集电极-发射极导通，负载工作；当基极电流为零时，集电极几乎无电流通过，负载关闭。这使得D882广泛应用于继电器驱动、步进电机控制、LED或小型电机开关电路中，起到控制大电流负载的作用。

　　稳压和保护电路中的作用

　　在稳压电路中，D882可以作为串联功率管，调节输出电压和电流。在过流或过压保护电路中，它能够承受较高的电流负载，并在必要时快速切断电路，从而保护下游元件。

　　信号调理与驱动作用

　　D882的直流电流放大系数较高，适用于中低频信号的驱动和调理。例如在音频放大器或传感器驱动电路中，D882可以将前级微弱信号转换为可驱动负载的大电流信号。

　　D882的作用核心是用小电流控制大电流，兼具放大与开关功能。由于其价格低廉、性能稳定、功率承载能力强，D882成为工业控制、家用电器、消费电子以及教育实验电路中非常常见且实用的中功率NPN晶体管。

　　d882的特点

　　D882是一款广泛应用的NPN功率型晶体管，其特点主要体现在高电流承载能力、良好的放大性能以及可靠的开关特性。以下从几个方面详细说明其主要特点：

　　高电流承载能力

　　D882的集电极最大电流可达3A左右，使其能够驱动中等功率负载，如继电器、电机、LED阵列等。这种高电流能力使D882在功率放大和开关控制电路中表现出色，尤其适用于需要控制较大电流的电子设备。

　　低饱和压降

　　在饱和导通状态下，D882的集电极-发射极压降通常在1V左右，意味着在开关导通时损耗较小。这一特点不仅提高了电路效率，还减少了晶体管自身发热，有利于长期稳定运行。

　　良好的电流放大性能

　　D882具有较高的直流电流放大系数（hFE）范围，一般在60~320之间，能够用较小的基极电流控制较大的集电极电流。这使其既可用于开关控制，也适合低频功率放大应用，如音频功放或信号放大器输出级。

　　优异的热稳定性

　　D882的结温可承受高达150℃，并且封装形式（如TO-220）便于加装散热片，提高功率承载能力。良好的热稳定性使其在高功率或连续工作环境下仍能可靠运行，降低过热损坏的风险。

　　封装和应用灵活

　　D882常见封装有TO-220和TO-126，三引脚设计清晰，便于电路安装和散热设计。这种封装不仅适用于PCB板设计，也方便在实验和工业控制电路中快速更换或升级。

　　可靠性和经济性

　　D882具有成熟的制造工艺，性能稳定，价格低廉，是工业、消费电子和教育实验中常用的功率型NPN晶体管之一。其可靠性高，适合长期工作和频繁开关操作。

　　D882的主要特点可以概括为：高电流能力、低饱和压降、良好电流放大、热稳定性强、封装灵活以及性价比高。这些特点使D882在功率放大、开关控制、驱动电路以及保护电路中都有广泛应用，是电子工程中非常经典且实用的中功率晶体管。

　　d882的应用

　　D882是一款常用的NPN功率晶体管，因其高电流承载能力、良好的开关特性和稳定的放大性能，在电子电路中应用广泛。其主要应用领域可以从功率放大、开关控制、驱动负载以及保护电路等方面来说明。

　　功率放大器输出级

　　D882常用于音频放大器或信号放大器的输出阶段。通过小信号基极电流控制集电极大电流，它能够将微弱的输入信号放大，用于驱动扬声器或其他中低功率负载。这种应用充分利用了D882的高电流承载能力和较低饱和压降，使输出信号稳定且效率较高。

　　开关控制电路

　　在开关应用中，D882能够在饱和区与截止区之间切换，表现为“电子开关”的功能。例如，在继电器驱动电路中，基极施加适当电流即可使继电器通电工作；在步进电机或直流电机控制电路中，它可以快速导通或断开电流，实现电机精确控制。

　　负载驱动

　　D882可直接驱动各种中功率负载，如LED灯阵列、电磁阀、小型电动机和继电器等。由于其集电极电流可达3A，它能够承受较大负载而不易损坏，同时通过合理设计基极电阻可以实现对负载电流的精确控制。

　　稳压与保护电路

　　在稳压电源或过流保护电路中，D882可作为串联功率管调节输出电流或切断异常电路，保护下游元件不受过流或过压损害。其低饱和压降和良好的散热特性使其在连续工作环境下依然稳定可靠。

　　教育与实验应用

　　由于D882价格低廉、性能稳定，常被用于电子实验教学中，如学习功率放大、开关控制和晶体管基本特性实验，帮助学生理解晶体管的工作原理和应用方法。

　　D882在电子设计中发挥着信号放大、负载驱动和开关控制的核心作用，广泛应用于功率放大器、继电器驱动、步进电机控制、电源保护及教学实验等场景，是电子工程中非常经典且实用的中功率NPN晶体管。

　　d882能替代哪些型号

　　一、D882的详细型号

　　D882是一款功率型NPN晶体管，属于中功率硅晶体管系列。根据不同封装、工作电压和电流特性，D882可以分为若干细分型号：

　　按封装类型分类

　　D882（TO-220封装）：这是最常见的D882封装形式，便于加装散热片，适合中功率电路。

　　D882（TO-126封装）：体积更小，适用于PCB板空间有限的场合，但功率承载略低于TO-220。

　　按性能等级分类

　　在实际生产中，不同厂家可能会对D882进行分级，以满足不同的电流放大系数需求：

　　D882A：hFE约为60~120

　　D882B：hFE约为120~240

　　D882C：hFE约为200~320

　　D882A / D882B / D882C：这些后缀通常用于区分直流电流放大系数（hFE）的不同等级，方便在放大电路中匹配前级电路。例如：

　　按工作温度及功耗等级

　　标准D882：结温最高可达150℃，功耗约20W（TO-220，良好散热条件下）。

　　高功率D882升级型号：部分厂家会针对高温或大功率场合推出增强版，主要体现在耐热能力和电流承载上略有提升，但管脚及基本特性保持一致。

　　综上，D882的核心参数包括：NPN晶体管、Vce约30~40V、Ic最大3A、Ptot约20W、hFE范围60~320、饱和压降低、封装TO-220/TO-126。

　　二、D882能替代的型号

　　在电子设计中，D882因其高电流和低饱和压降特性，常被用作功率放大和开关电路元件。因此，若D882缺货或需要替代，可以选择电性能相近的NPN晶体管型号。可替代的主要方向包括以下几类：

　　常规中功率NPN晶体管

　　C2383：Vce约30V，Ic最大3A，与D882性能接近，可在大部分功率放大和开关场景中直接替换。

　　TIP31C：Vce最高可达100V，Ic可达3A，饱和压降略高，但在驱动继电器、步进电机或中功率放大电路中适用。

　　2N3055（低端功率放大）: Ic高达15A、Vce高达60V，可用于高电流驱动，但电路可能需调整散热设计。

　　低饱和压降、开关性能良好的NPN晶体管

　　BD139：Vce 80V，Ic 1.5A，适合中功率放大和开关驱动电路，可在部分低功耗应用替代D882。

　　BC337-40：Ic约0.8A，Vce 45V，可替代D882的小功率版本，适合低负载开关或驱动。

　　国产替代型号

　　在国内市场，常用的可替代D882的型号包括：

　　S8050、S8550：Ic约1.5~2A，可用于中低功率开关和放大电路。

　　C1815、C2235、C2786：部分型号Ic可达2~3A，Vce约30~50V，可在D882常规电路中替换。

　　STC882、D882M：为D882的完全兼容国产版本，参数和封装基本一致，可直接替换。

　　注意事项

　　替代晶体管时，必须确认集电极电流Ic、集电极-发射极电压Vce、功耗Ptot及hFE等关键参数匹配，以保证电路稳定运行。

　　若替代型号的饱和压降VCE(sat)明显高于D882，可能导致负载电流下降或发热增加，需要适当调整基极电阻或加大散热片。

　　在高频或音频放大应用中，替代型号的截止频率fT也需考虑，否则可能影响信号放大效果。

         D882及可替代型号对照表

　　说明：

　　替代D882时，优先选择集电极电流（Ic）和电压（Vce）相近的型号，以保证负载正常工作。

　　如果电路对开关速度或放大特性有要求，需要考虑hFE和截止频率（fT）差异。

　　在大功率应用中，注意功耗（Ptot）及散热条件，必要时加散热片。如果你需要，我可以帮你再做一版“D882应用场景与替代型号推荐表”，按具体用途（开关、功率放大、驱动电机等）直接标出最优替代型号，便于工程选型。

　　总结

　　D882作为中功率NPN晶体管，具有高电流承载能力、低饱和压降、良好电流放大性能和热稳定性。其详细型号包括TO-220/TO-126封装以及不同hFE等级（A/B/C）。在实际应用中，可替代D882的晶体管主要有：C2383、TIP31C、BD139、国产S8050/S8550及完全兼容的STC882/D882M等。在替代时需确保关键电气参数匹配，避免损坏负载或降低电路性能。
