es1j的分类

　　ES1J是一种高性能的快恢复二极管，属于半导体器件中的整流二极管类别。它主要用于将交流电能转换为直流电能，并在各种电源电路中发挥关键作用。ES1J的分类可以从多个角度进行探讨，包括其电气特性、封装形式、应用场景等。

　　从电气特性角度来看，ES1J属于快恢复二极管（Fast Recovery Diode）类别。快恢复二极管的特点是具有较短的反向恢复时间（trr），这使得它们在高频电路中表现出色。ES1J的反向恢复时间仅为35纳秒（ns），这在同类产品中属于非常快速的范畴。此外，ES1J的最大反向电压（VRRM）为600伏特（V），能够承受较高的反向电压，适用于多种高压环境。其正向电流（IF）为1安培（A），能够处理较大的电流负荷。这些电气特性使得ES1J在高频、大电流的应用场景中表现出色。

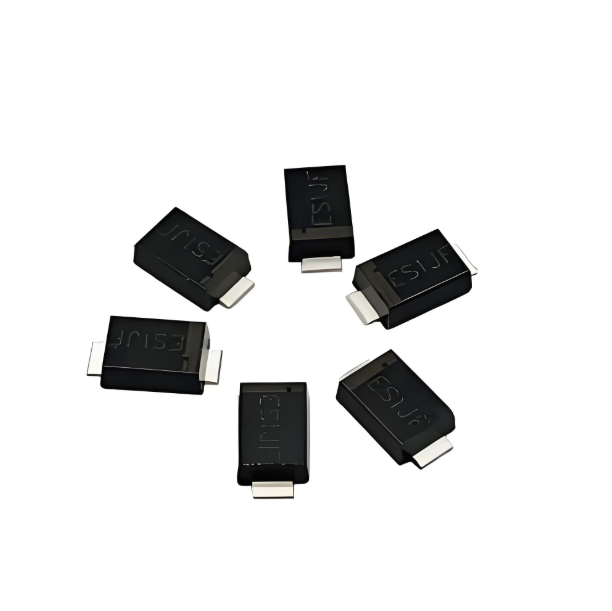

　　从封装形式来看，ES1J采用的是SMA（Surface Mount Assembly）封装，也称为DO-214AC封装。这种封装形式具有较小的体积和轻便的特点，非常适合空间受限的设计。SMA封装不仅有利于散热，还能满足现代电子设备对轻量化和小型化的需求。这种封装形式使得ES1J在各种消费电子产品、开关电源、逆变器等设备中得到了广泛应用。

　　从应用场景来看，ES1J广泛应用于多个领域。在开关电源（SMPS）中，ES1J的低正向压降和快速恢复特性使其非常适合用于高频开关电源的整流和反向保护。在逆变器中，无论是光伏逆变器还是电动汽车逆变器，ES1J都能高效地整流和开关，提高整机的能效比。在LED驱动电路中，使用ES1J可以有效降低能量损失，提升LED的驱动效率。在电机驱动系统中，ES1J提供了理想的整流解决方案，适用于变频器及直流电机驱动系统的整流及保护电路。

　　ES1J还具有良好的热耐受性和热稳定性，即使在较高温度下也能保持稳定工作。其工作结温和存储温度范围为-55℃至+150℃，这使得ES1J能够在极端温度环境下可靠工作。ES1J的低正向压降（1.7V）也有助于降低热损耗，提高能量转化效率。

　　ES1J作为一种高性能的快恢复二极管，凭借其快速的恢复速度、高电流和电压容量、紧凑的封装形式以及广泛的应用场景，成为了许多高效电源应用不可或缺的组件。其卓越的电气性能和可靠性，使其成为电子制造业中的优选二极管。无论是从电气特性、封装形式还是应用场景来看，ES1J都展现出了其独特的分类特点和优势。

　　es1j的工作原理

　　ES1J是一种超快恢复二极管，广泛应用于高频、大电流的电子电路中。其工作原理基于半导体PN结的特性，通过控制电流的单向导电性来实现整流、保护和信号处理等功能。

　　ES1J的核心是一个PN结，由P型半导体和N型半导体组成。在没有外加电压的情况下，PN结内部存在一个空间电荷区，也称为耗尽区，这个区域阻止了电子和空穴的自由移动，形成了一个自然的电场。当外加正向电压（即P区接正极，N区接负极）时，外加电场与内建电场方向相反，降低了耗尽区的宽度，使得电子和空穴能够更容易地通过PN结，形成较大的正向电流。此时，ES1J处于正向导通状态，电流可以顺利通过。

　　当外加反向电压（即P区接负极，N区接正极）时，外加电场与内建电场方向相同，增加了耗尽区的宽度，使得电子和空穴难以通过PN结，几乎不会有电流通过。此时，ES1J处于反向阻断状态，只有极小的反向漏电流。这种单向导电性是二极管最基本也是最重要的特性。

　　ES1J的超快恢复特性主要体现在其反向恢复时间上。反向恢复时间是指当二极管从正向导通状态突然切换到反向阻断状态时，电流从正向最大值下降到接近零所需的时间。ES1J的反向恢复时间非常短，通常在35纳秒左右，这使得它在高频电路中表现出色，能够迅速响应电压的变化，减少开关损耗，提高电路效率。

　　ES1J还具有较高的最大反向电压（600V）和较大的正向电流（1A），能够承受较高的电压和电流，适用于多种电子设备。其良好的热特性和耐高温性能（工作温度范围为-55°C至150°C）也使得它在各种恶劣环境下仍能稳定工作。

　　在实际应用中，ES1J常用于开关电源、逆变器、电动车充电器和消费电子产品的电源转换电路中。例如，在开关电源中，ES1J作为整流二极管，利用其超快恢复特性减少开关损耗，提高电源效率。在逆变器中，ES1J用于将直流电转换为交流电，其快速恢复时间有助于提高逆变器的响应速度和稳定性。

　　ES1J的工作原理基于PN结的单向导电性和超快恢复特性，使其在高频、大电流的电子电路中发挥着重要作用。其优异的电气性能和广泛的适用性，使其成为电子制造业中的优选二极管。

　　es1j的作用

　　ES1J是一种超快恢复二极管，广泛应用于各种电子设备和电路中。它的主要作用是实现电流的单向导电，即在正向电压作用下导通，在反向电压作用下截止。这种特性使得ES1J在电路中能够有效地进行整流、保护和信号处理等任务。

　　ES1J在电源管理中扮演着重要角色。在AC-DC变换器、DC-DC转换电源以及电池充电器中，ES1J能够实现电流的整流，将交流电转换为直流电。其低正向电压特性（1.7V）使得在工作时消耗的功率较小，提高了整体系统的能效。此外，ES1J的高反向电压能力（600V）使其能够在高压直流应用中稳定运行，确保电源转换的可靠性和稳定性。

　　ES1J在逆变器中的应用也非常广泛。在太阳能逆变器和其他逆变应用中，ES1J能够处理高压和高频率的电流，确保系统的稳定性和效率。其快速恢复特性（35ns）使其能够快速恢复到非导通状态，减少了开关损耗，提高了整体效率，特别适合高频应用。

　　在电机驱动系统中，ES1J可以用作保护作用的二极管，吸收反向电动势，延长电路组件的使用寿命。其高电流容量（1A）和快速恢复时间使得它能够有效地保护电机驱动电路免受反向电压的损害。

　　ES1J在各类工业自动化设备中也发挥着重要作用。作为整流器和保护元件，ES1J为设备提供稳定的电源，确保自动化设备的正常运行。其紧凑的SMA封装形式使得在电路板布局设计上具有更大的灵活性，适合便携式设备和空间有限的应用场合。

　　ES1J还具有良好的热耐受性和热稳定性，即使在较高温度下也能保持稳定工作。其工作温度范围为-40°C至+150°C，适应各种恶劣的工作环境。这使得ES1J在高温或低温条件下仍能可靠工作，满足不同应用场景的需求。

　　ES1J超快恢复二极管凭借其优越的技术指标和可靠的性能，广泛应用于电源管理、逆变器、电机驱动和自动化设备等领域。其快速恢复特性、高效率、耐高压设计和良好的热特性使其成为现代电子设备中不可或缺的组件。无论是提高电源转换效率、保护电路免受反向电压损害，还是在高频电路中实现快速开关，ES1J都能发挥重要作用，为电子设备的稳定运行提供保障。

　　es1j的特点

　　ES1J是一款高性能的快恢复高效率二极管，广泛应用于各种电子电路中，特别是在高频电源和整流电路中表现出色。以下是ES1J的主要特点：

　　快速恢复特性：ES1J的反向恢复时间（trr）仅为35纳秒，这意味着在从正向导通状态切换到反向截止状态时，它能够迅速恢复，从而减少开关损耗，提高电路的整体效率。这一特性使得ES1J特别适合高频开关电源和逆变器等应用。

　　高耐压性能：ES1J的最大重复峰值反向电压（VRRM）为600V，这使得它能够在高电压环境中稳定工作，符合多种工业应用的要求。同时，其高耐压性能也提高了电路的可靠性和安全性。

　　低正向压降：ES1J的正向压降（VF）为1.7V，这在很多应用中能够有效降低热损耗，提高能量转化效率。较低的正向压降还能减少电源电路中的功耗，从而提升整体系统的可靠性。

　　紧凑封装：ES1J采用SMA（DO-214AC）封装形式，具有较小的体积和轻便的特性，非常适合空间受限的设计。这种封装既有利于散热，又能满足现代电子设备对轻量化和小型化的需求。

　　高电流承载能力：ES1J的额定正向电流（IF）为1A，能够处理中等负载的电流，满足大多数电子应用的需求。此外，其非重复峰值浪涌电流（IFSM）可达30A，具有较强的过载能力。

　　宽工作温度范围：ES1J的工作结温和存储温度范围为-65℃至+150℃，能够在极端温度环境下稳定工作，适用于各种严苛的应用场景。

　　低反向漏电流：ES1J的最大反向漏电流（IR）为5μA，这有助于降低电路的静态功耗，提高整体能效。

　　低结电容：ES1J的典型结电容（CJ）为10pF，这有助于提高其在高频电路中的性能，减少开关损耗。

　　良好的热特性：ES1J具有良好的热耐受性和热稳定性，即使在较高温度下也能保持稳定工作。其最大热阻（RθJC）为35℃/W，有助于有效散热，延长器件的使用寿命。

　　广泛的应用领域：ES1J适用于多种电子电路中的整流和保护需求，包括开关电源、逆变器、电机驱动系统、LED驱动电路等。其快速恢复特性、低正向压降及高耐压性能使其成为这些应用中的理想选择。

　　ES1J快恢复高效率二极管凭借其优越的技术指标和可靠的性能，适合在众多高效电子设备中广泛应用。无论是电源管理、逆变器或电机驱动等领域，ES1J都能以其优良特性提供必要的支持，成为电子制造业中的优选二极管。

　　es1j的应用

　　ES1J二极管是一种高性能的快恢复二极管，广泛应用于各种电子设备和电路中。其卓越的电气性能和紧凑的封装形式使其成为许多高效电源应用中的首选组件。以下是ES1J二极管的主要应用场景及其在这些领域的具体应用。

　　ES1J在开关电源（SMPS）中有着广泛的应用。开关电源通常需要高效的整流和反向保护，而ES1J的低正向压降和快速恢复特性使其非常适合这一应用。在高频开关电源中，ES1J能够有效降低能量损失，提高电源转换效率，减少热损耗，从而提升整个系统的可靠性和稳定性。

　　ES1J在逆变器中的应用也非常普遍。无论是太阳能逆变器还是车用逆变器，都需要将直流电转换为交流电。ES1J的快速恢复时间有助于提高逆变器的响应速度和稳定性，确保高效的电能转换。在光伏逆变器和电动汽车逆变器中，ES1J能够高效地整流和开关，提高整机的能效比，满足现代能源转换系统对高效能和可靠性的要求。

　　ES1J在电动车充电器中也有着重要的应用。电动车充电技术对二极管的速度和效率有较高要求，ES1J因其快速恢复能力而被广泛应用于此类设备中。它能够确保快速且稳定的充电过程，减少充电时间，提高充电效率，从而提升用户体验。

　　在消费电子产品中，ES1J同样发挥着重要作用。例如，在笔记本电脑的适配器和充电器中，ES1J用于提高电源转换效率，减少热损失。其紧凑的SMA封装形式使其非常适合空间受限的设计，满足现代电子设备对轻量化和小型化的需求。

　　除了上述应用，ES1J还在LED驱动电路和电机驱动系统中有着广泛的应用。在LED照明解决方案中，使用ES1J可以有效降低能量损失，提升LED的驱动效率。在变频器及直流电机驱动系统的整流及保护电路中，ES1J提供了理想的整流解决方案，确保电机的稳定运行和高效能。

　　ES1J以其快速的恢复速度、高电流和电压容量，成为了许多高效电源应用不可或缺的组件。其广泛的应用场景和卓越的电气性能，使其成为电子制造业中的优选二极管。无论是开关电源、逆变器、电动车充电器，还是消费电子产品、LED驱动电路和电机驱动系统，ES1J都能提供高效、可靠的性能，满足各种应用需求。

　　es1j如何选型

　　ES1J是一种超快恢复二极管，广泛应用于开关电源、逆变器、电动车充电器和消费电子产品等高频电路中。其主要特点包括高反向耐压、低正向压降、快速反向恢复时间和高电流能力。在选择ES1J二极管时，需要综合考虑多个参数和应用环境，以确保其在电路中的最佳性能和可靠性。以下是ES1J二极管的详细选型指南。

　　1. 核心参数解析

　　1.1 电气特性

　　平均正向电流 (IF(AV)): ES1J的平均正向电流为1A，这意味着它能够持续通过1A的电流。在实际应用中，需要确保电路中的电流不超过这个值，以避免二极管过热损坏。

　　瞬时峰值电流 (IFSM): ES1J的瞬时峰值电流可达30A（10μs脉冲条件下），这表示它能够承受短时间内的大电流冲击。在选择二极管时，需要考虑电路中可能出现的最大瞬时电流。

　　正向压降 (VF): 在IF=1A的条件下，ES1J的正向压降为1.7V（典型值）。低正向压降有助于减少导通损耗，提高电路效率。

　　反向恢复时间 (trr): ES1J的反向恢复时间为35ns（典型值），这是其快速恢复特性的关键参数。短的反向恢复时间可以减少开关损耗，提高高频电路的性能。

　　1.2 封装与尺寸

　　封装: ES1J采用SMA (DO-214AC) 贴片封装，这种封装形式适合高密度PCB布局，便于自动化生产和焊接。

　　尺寸: ES1J的尺寸为4.5mm × 2.8mm × 2.5mm，适合紧凑型设计。

　　2. 热性能与可靠性

　　结温范围: ES1J的工作结温范围为-55℃至+150℃，这表示它能够在较宽的温度范围内稳定工作。在实际应用中，需要考虑散热设计，如加装铜箔或散热片，以确保二极管在高温环境下正常工作。

　　热阻 (RθJA): 在无散热条件下，ES1J的热阻为75℃/W。实际应用中，建议控制环境温度，以避免二极管过热。

　　3. 应用场景与替代型号

　　开关电源: 在开关电源中，ES1J常用作整流器件，特别是在高频大电流环境下，其快速开关特性能有效降低能量损失和提高效率。

　　逆变器: 在太阳能逆变器或车用逆变器中，ES1J用于将直流电转换为交流电，其快速恢复时间有助于提高逆变器的响应速度和稳定性。

　　电动车充电器: 电动车充电技术对二极管的速度和效率有较高要求，ES1J因其快速恢复能力而被广泛应用于此类设备中，确保快速且稳定的充电过程。

　　消费电子产品: 在各类消费电子产品中，如笔记本电脑的适配器和充电器，ES1J用以提高电源转换效率，减少热损失。

　　4. 替代型号

　　ES1D: 与ES1J相比，ES1D的耐压为400V，适用于较低电压的应用场合。

　　UF1J: UF1J是一种超快恢复二极管，其反向恢复时间≤25ns，适用于对恢复时间要求更高的应用。

　　5. 选型建议

　　电流和电压: 根据电路中的最大电流和电压选择合适的二极管。确保二极管的平均正向电流和反向耐压能够满足电路要求。

　　恢复时间: 对于高频电路，选择反向恢复时间较短的二极管，以减少开关损耗和提高效率。

　　热设计: 考虑散热设计，确保二极管在工作温度范围内稳定工作。可以加装散热片或使用铜箔来提高散热效果。

　　封装形式: 根据PCB布局和生产要求选择合适的封装形式。SMA封装适合高密度PCB布局和自动化生产。

　　ES1J二极管凭借其高反向耐压、低正向压降、快速反向恢复时间和高电流能力，成为许多高效电源应用中的优选二极管。在选型时，需要综合考虑电气特性、热性能、应用场景和替代型号，以确保二极管在电路中的最佳性能和可靠性。
