XL7005A的分类

　　XL7005A是一款高效、高压降压型DC-DC转换器，属于电源管理芯片的一种。它在电子设备中扮演着至关重要的角色，特别是在需要处理高输入电压并提供稳定输出电流的应用中。本文将详细介绍XL7005A的分类及其应用场景。

　　从功能分类来看，XL7005A属于降压型DC-DC转换器。降压型转换器的主要功能是将较高的输入电压转换为较低的输出电压，同时保持输出电压的稳定。这种类型的转换器广泛应用于各种电子设备中，尤其是在需要高效电源管理的场合。XL7005A具有宽输入电压范围（5V到80V）和可调输出电压（1.25V到20V），使其能够适应多种电源条件和负载需求。

　　从应用领域分类来看，XL7005A适用于多个行业和应用场景。在电动车领域，XL7005A可以用于电动车控制器的供电，确保控制器在不同电压条件下稳定工作。在通信领域，XL7005A适用于电信/网络设备的电源管理，提供高效、稳定的电源支持。此外，XL7005A在智能家居中也有广泛应用，例如智能灯具、家庭能源管理系统、智能插座与开关、安防系统、智能家电和智能健康监测设备等。这些应用都需要精确的电源管理和高效的能量转换，XL7005A凭借其出色的性能指标，成为理想的选择。

　　从技术特性分类来看，XL7005A具有多个显著的特点。首先，它采用固定150KHz的开关频率，有助于减小滤波元件的尺寸，降低系统成本。其次，XL7005A的最大占空比可达100%，意味着它能够完全打开内部开关以提供最大电流输出，最高可达到0.4安培。内置的高压功率三极管使得整体效率可以达到85%以上，显著降低了能量损失。此外，XL7005A具有出色的线性和负载调整率，确保输出电压的精确稳定。内置的过热保护和限流功能为设备提供了安全运行的保障。

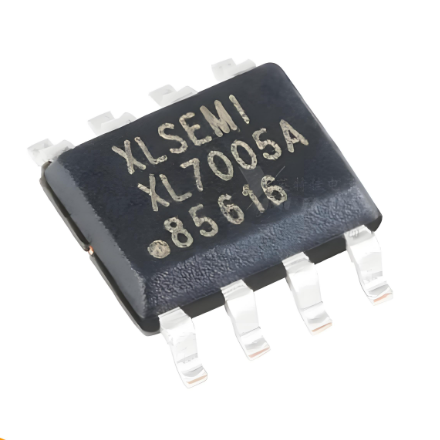

　　从封装形式分类来看，XL7005A采用了SOP8-EP封装。这种紧凑的封装设计便于在电路板上布局，节省空间。其引脚配置包括电源输入引脚VIN、功率开关输出引脚SW、反馈引脚FB、使能引脚EN以及多个接地引脚，方便用户进行电路设计和调试。

　　XL7005A是一款高性能、高可靠性的降压转换器，适用于多个行业和应用场景。其宽泛的输入电压范围、可调输出电压、固定开关频率、高效率、出色的线性和负载调整率以及多种保护功能，使其成为设计者在高压电源转换解决方案中的理想选择。无论是电动车控制器、通信设备还是智能家居产品，XL7005A都能提供稳定、高效的电源管理支持。

　　XL7005A的工作原理

　　XL7005A是一款高效、高压降压型DC-DC转换器，其工作原理基于开关电源技术。它通过控制内部功率开关的导通和关断，将高输入电压转换为稳定的低输出电压。以下是XL7005A的工作原理详细说明：

　　基本结构：

　　XL7005A内部集成了一个高压功率三极管和一个固定频率振荡器。振荡器产生150KHz的固定频率脉冲信号，用于控制功率开关的导通和关断。此外，芯片还包含反馈电路、过热保护、限流保护和输出短路保护等功能模块。

　　工作模式：

　　XL7005A采用脉宽调制（PWM）技术来调节输出电压。当芯片启动时，内部振荡器开始工作，产生固定频率的脉冲信号。这些脉冲信号通过驱动电路控制功率开关的导通和关断，从而调节输出电压。

　　反馈机制：

　　输出电压通过反馈引脚（FB）连接到内部误差放大器。误差放大器将反馈电压与内部基准电压进行比较，产生一个误差信号。这个误差信号用于调整PWM信号的占空比，从而调节输出电压。当输出电压低于设定值时，误差放大器增加PWM信号的占空比，使功率开关导通时间变长，输出电压升高；反之，当输出电压高于设定值时，误差放大器减小PWM信号的占空比，使功率开关导通时间变短，输出电压降低。

　　启动过程：

　　当输入电压施加到芯片时，内部软启动电路开始工作，逐渐增加功率开关的导通时间，避免启动时的冲击电流。随着导通时间的增加，输出电压逐渐上升，直到达到设定值。启动过程中，芯片工作在低频模式（约26KHz），以减少启动时的能量损耗。

　　保护功能：

　　XL7005A内置多种保护功能，确保芯片在异常情况下不会损坏。过热保护功能通过监测芯片温度，当温度超过设定阈值时，芯片自动关断，防止过热损坏。限流保护功能通过监测输出电流，当电流超过设定阈值时，芯片降低输出电流，防止过流损坏。输出短路保护功能在输出端发生短路时，降低开关频率，减少能量损耗，保护芯片和负载。

　　效率优化：

　　XL7005A采用固定频率PWM控制，有助于减小滤波元件的尺寸，降低系统成本。同时，内置的高压功率三极管和高效的开关控制电路，使得整体效率可以达到85%以上，显著降低了能量损失。

　　应用领域：

　　XL7005A适用于多种高压电源转换应用，如电动车控制器供电、通信设备、智能家居等。其宽输入电压范围（5V到80V）和可调输出电压（1.25V到20V），提供了极大的灵活性，满足不同应用场景的需求。

　　XL7005A通过高效的开关电源技术和多种保护功能，实现了高效率、高稳定性的电源转换，广泛应用于各种需要高压输入和稳定输出电流的场合。

　　XL7005A的作用

　　XL7005A是一款高效、高压降压型DC-DC转换器，由芯龙半导体推出，适用于多种需要高输入电压和稳定输出电流的应用场景。这款芯片具有宽输入电压范围（5V到80V）和可调输出电压（1.25V到20V），能够提供最大0.4A的输出电流。其固定150KHz的开关频率设计有助于减小滤波元件的尺寸，从而降低系统成本。

　　XL7005A的主要作用在于将高电压转换为低电压，同时保持输出电压的稳定。这一特性使其在电动车控制器供电、通信设备、智能家居等领域得到了广泛应用。例如，在电动车控制器中，XL7005A可以将电池的高电压转换为控制器所需的稳定低电压，确保系统的正常运行。在通信设备中，它能够提供稳定的电源，保证信号传输的可靠性。

　　XL7005A还具备多种保护功能，如过热保护和限流功能，这些功能可以有效防止芯片在异常情况下损坏。当芯片温度过高或输出短路时，XL7005A会自动关闭，以确保系统的安全。这些保护机制不仅延长了芯片的使用寿命，还提高了整个系统的可靠性。

　　在智能家居领域，XL7005A同样发挥着重要作用。它可以用于智能灯具、家庭能源管理系统、智能插座与开关、安防系统、智能家电以及智能健康监测设备等。例如，在智能灯具中，XL7005A可以提供稳定高效的电源支持，确保灯具亮度稳定且无频闪，提高用户体验。在家庭能源管理系统中，它能够将太阳能高效地转化为家庭电网可用的电能，帮助用户节约能源。

　　XL7005A还具有出色的线性和负载调整率，这意味着无论输入电压如何变化，或者负载需求如何波动，它都能保持输出电压的精确稳定。这一特性对于需要精确控制电源的智能家电（如冰箱、洗衣机、空调等）尤为重要，确保其智能化功能的正常运作。

　　XL7005A凭借其高效、高压、稳定的特点，成为了许多高压电源转换解决方案中的理想选择。其广泛的应用范围和全面的功能使其在电源管理领域占据了重要地位。无论是电动车控制器、通信设备还是智能家居系统，XL7005A都能够提供可靠的电源支持，确保系统的稳定运行。

　　XL7005A的特点

　　XL7005A是一款高效、高压降压型DC-DC转换器，专为需要处理高输入电压并提供稳定输出电流的应用而设计。以下是其主要特点的详细介绍：

　　宽输入电压范围：XL7005A支持5V到80V的宽输入电压范围，这使得它能够在多种电源条件下正常工作，适应性强。无论是工业设备、通信设备还是电动车控制器，都能找到适用的场景。

　　可调输出电压：该芯片允许用户通过外部电阻网络调整输出电压，范围可从1.25V到20V。这种灵活性使得XL7005A能够满足不同应用对输出电压的需求，提供了极大的设计自由度。

　　固定150KHz开关频率：XL7005A采用固定150千赫兹的开关频率，这一设计有助于减小滤波元件的尺寸，降低系统成本。同时，固定的开关频率也有助于减少输出电压的纹波，提供更稳定的电源输出。

　　最大0.4A输出电流：XL7005A的最大占空比可达100%，这意味着它能够完全打开内部开关以提供最大电流输出，最高可达到0.4安培。这一特性使得它适用于小功率需求的应用场合，如传感器供电、通信模块等。

　　高效率：为了保证转换效率，XL7005A内置了高压功率三极管，使得整体效率可以达到85%以上。高效率不仅降低了能量损失，还减少了热量的产生，提高了系统的可靠性。

　　出色的线性和负载调整率：转换器的稳定性是其性能的关键指标，XL7005A具有出色的线性和负载调整率。这意味着无论输入电压如何变化，或者负载需求如何波动，它都能保持输出电压的精确稳定。这一特性对于需要高精度电源的应用尤为重要。

　　TTL级别的关机功能：XL7005A具备TTL级别的关机功能，通过EN引脚控制，可以实现高电平时关闭芯片，低电平时开启工作。这一功能使得用户可以根据系统需求灵活控制芯片的工作状态，节省能源。

　　内置保护功能：XL7005A内置了过热保护和限流功能，为设备提供了安全运行的保障。当芯片温度过高或输出短路时，XL7005A会自动关闭以防止损坏。这些保护功能确保了芯片在异常情况下的安全性和可靠性。

　　紧凑的封装设计：XL7005A采用了SOP8-EP封装，这种紧凑的封装设计便于在电路板上布局，节省空间。其引脚配置包括电源输入引脚VIN、功率开关输出引脚SW、反馈引脚FB、使能引脚EN以及多个接地引脚，方便用户进行电路设计和调试。

　　XL7005A凭借其宽输入电压范围、可调输出电压、固定开关频率、高效率、出色的调整率、TTL关机功能、内置保护功能以及紧凑的封装设计，成为了一款高性能、高可靠性的降压转换器。它特别适用于电动车控制器和通信设备等对电源管理有严格要求的领域，是设计者在高压电源转换解决方案中的理想选择。

　　XL7005A的应用

　　XL7005A是一款高效、高压降压型DC-DC转换器，具有广泛的应用领域。其主要特点包括宽输入电压范围（5V到80V）、可调输出电压（1.25V到20V）、固定150KHz开关频率、最大0.4A输出电流、低纹波、出色的线性调整率和负载调整率等。这些特性使得XL7005A在多个行业中成为理想的电源管理解决方案。

　　在电动车控制器供电和通信领域，XL7005A表现出色。电动车控制器需要处理高输入电压，并提供稳定的输出电流，以确保车辆的正常运行。XL7005A的宽输入电压范围和可调输出电压特性，使其能够适应不同类型的电动车控制器，提供高效稳定的电源支持。此外，其内置的过热保护和限流功能，为设备提供了安全运行的保障。

　　在智能家居领域，XL7005A也有着广泛的应用。例如，在智能灯具中，XL7005A可以用于控制LED灯的电源，提供稳定高效的电源支持，确保灯具亮度稳定且无频闪，提高用户体验。在家庭能源管理系统中，XL7005A可以用于家庭光伏系统的电能转换，将太阳能高效地转化为家庭电网可用的电能。此外，XL7005A还能够为智能插座或墙壁开关提供稳定的电源，支持远程控制和定时功能，帮助用户更有效地管理家电设备的能耗。

　　在安防系统中，XL7005A同样发挥着重要作用。它可以用于摄像头、报警系统等设备的电源管理，确保系统稳定运行，提高安全性。在智能家电中，XL7005A可提供合适的电源解决方案，确保冰箱、洗衣机、空调等设备的智能化功能正常运作。在智能健康监测设备中，XL7005A可用于血压计、心率监测器等设备的电源管理，确保数据的准确性和连续性。

　　除了智能家居领域，XL7005A在工业控制和汽车电子领域也有着广泛的应用。在工业控制系统中，XL7005A可以用于PLC（可编程逻辑控制器）和数据采集系统，确保供电的稳定性与安全性。在汽车电子设备中，XL7005A提供可靠的电源解决方案，支持汽车信息娱乐系统、仪表盘、传感器等设备的正常运行。

　　XL7005A凭借其高效、稳定、灵活的电源管理特性，成为多个行业中的理想选择。无论是用于消费电子、工业控制还是汽车电子领域，XL7005A都能为用户提供强有力的电源支持，助力实现各种智能化场景和提升居住舒适度。随着电子设备对功耗和效率要求的不断提高，XL7005A必将成为设计师在电子产品电源管理中的优选方案。

　　XL7005A如何选型

　　XL7005A是一款由XLSEMI（芯龙）公司推出的高效、高压降压型DC-DC转换器，广泛应用于各种电子设备中，以满足其对高效、稳定电源的需求。选型时需要综合考虑多个因素，包括输入电压范围、输出电压需求、负载电流、工作环境、封装形式等。本文将详细介绍XL7005A的选型方法，并列出其详细型号。

　　1. 输入电压范围

　　XL7005A支持宽输入电压范围，从5V到80V。选型时需根据实际应用的输入电压范围来选择合适的型号。例如，如果输入电压为12V，则可以选择支持12V输入的型号；如果输入电压为48V，则需要选择支持48V及以上输入电压的型号。

　　2. 输出电压需求

　　XL7005A的输出电压可以从1.25V调节至20V。选型时需根据具体应用的需求来设置输出电压。例如，如果需要为一个3.3V的MCU供电，则可以选择输出电压为3.3V的型号；如果需要为一个12V的LED灯供电，则可以选择输出电压为12V的型号。

　　3. 负载电流

　　XL7005A的最大输出电流为0.4A。选型时需根据负载的实际电流需求来选择合适的型号。例如，如果负载电流为200mA，则可以选择支持0.4A输出电流的型号；如果负载电流超过0.4A，则需要考虑使用多个XL7005A并联或选择其他更大输出电流的芯片。

　　4. 工作环境

　　XL7005A的工作温度范围为-40°C到125°C，适用于各种严苛的工作环境。选型时需考虑实际应用的工作温度范围，确保芯片在该温度范围内能够稳定工作。

　　5. 封装形式

　　XL7005A采用SOP8-EP封装形式，体积小，方便集成到各种电路设计中。选型时需考虑PCB板的设计和布局，选择合适的封装形式。

　　6. 保护功能

　　XL7005A内置多种保护功能，如过流保护、过热保护和短路保护，确保设备在不良工况下的安全运行。选型时需根据具体应用的需求来选择是否需要这些保护功能。

　　7. 应用领域

　　XL7005A广泛应用于各种领域，包括智能家居、家庭能源管理系统、智能插座与开关、安防系统、智能家电、智能健康监测设备等。选型时需根据具体应用领域来选择合适的型号。

　　8. 详细型号

　　以下是XL7005A的详细型号及其参数：

　　XL7005A-12V

　　输入电压范围：5V-80V

　　输出电压：1.25V-12V可调

　　最大输出电流：0.4A

　　封装形式：SOP8-EP

　　保护功能：过流保护、过热保护、短路保护

　　XL7005A-18V

　　输入电压范围：5V-80V

　　输出电压：1.25V-18V可调

　　最大输出电流：0.4A

　　封装形式：SOP8-EP

　　保护功能：过流保护、过热保护、短路保护

　　XL7005A-20V

　　输入电压范围：5V-80V

　　输出电压：1.25V-20V可调

　　最大输出电流：0.4A

　　封装形式：SOP8-EP

　　保护功能：过流保护、过热保护、短路保护

　　XL7005A-3.3V

　　输入电压范围：5V-80V

　　输出电压：3.3V

　　最大输出电流：0.4A

　　封装形式：SOP8-EP

　　保护功能：过流保护、过热保护、短路保护

　　XL7005A-5V

　　输入电压范围：5V-80V

　　输出电压：5V

　　最大输出电流：0.4A

　　封装形式：SOP8-EP

　　保护功能：过流保护、过热保护、短路保护

　　9. 设计优势与用户指南

　　XL7005A的设计允许快速原型开发。对于设计工程师而言，理解并应用XL7005A的特性为产品设计带来诸多便利。以下几点是设计中的重要考虑：

　　选址与布局：在PCB设计中，合理布局XL7005A的引脚和配件，最小化电源和地平面的阻抗，以提高信号质量和系统稳定性。

　　热管理：在高负载情况下，需要考虑热管理设计，确保XL7005A在工作温度范围内稳定运行。

　　10. 结论

　　XL7005A作为一款高效的DC-DC降压电源芯片，凭借其高转换效率、丰富的保护功能和广泛的应用前景，必将成为设计师在电子产品电源管理中的优选方案。选型时需综合考虑输入电压范围、输出电压需求、负载电流、工作环境、封装形式等因素，选择合适的型号以满足具体应用的需求。
