微芯科技MCP73831线性锂电池充电芯片详解

一、引言

在当今便携式电子设备高度普及的时代，锂电池因其高能量密度、长循环寿命等优势，成为众多设备的主流电源选择。而锂电池充电管理芯片作为保障锂电池安全、高效充电的关键组件，其性能直接影响着设备的整体性能和使用寿命。微芯科技（Microchip Technology Inc.）推出的MCP73831线性锂电池充电芯片，凭借其高度集成、功能丰富、性能可靠等特点，在便携式电子设备领域得到了广泛应用。本文将对MCP73831芯片进行全面、深入的介绍，包括其特性、工作原理、应用电路设计、封装形式、应用领域以及采购信息等方面。

二、MCP73831芯片概述

MCP73831是一款高度集成的单节锂离子及锂聚合物电池充电管理控制器，专为空间有限、成本敏感的应用而设计。它采用线性充电管理方式，通过内部集成的晶体管、电流检测电路和反向放电保护电路等，实现了对锂电池充电过程的精确控制。该芯片具有多种封装形式，包括5引脚SOT - 23封装、2mm×3mm 8引脚小型封装和散热增强型DFN封装，能够满足不同尺寸限制严格且对热管理有要求的便携式设备的需求。

三、MCP73831芯片特性

（一）高精度电压调节

MCP73831具有高精度的预设电压调节功能，其电压调节精度可达±0.5%至±0.75%。它提供了四种预置电压调节选项，分别为4.20V、4.35V、4.40V和4.50V，能够适应不同类型锂电池的充电需求，确保电池能够被安全、充分地充电，从而延长电池的使用寿命。例如，对于一些对充电电压要求较为严格的锂电池，精确的电压调节可以有效避免过充现象的发生，减少电池内部电解液的分解，降低电池内压上升的风险，防止电池发火或破裂等危险情况的出现。

（二）可编程充电电流

该芯片允许用户通过在PROG引脚和VSS引脚之间接入编程电阻来设置充电电流。充电电流可在15mA至500mA的范围内进行编程，涵盖了大多数便携式设备中锂电池的充电需求。这种可编程性使得设计人员可以根据不同应用的具体要求，灵活调整充电电流，增强了设计的灵活性。例如，对于一些小容量的锂电池，可以选择较小的充电电流进行慢充，以减少对电池的损伤；而对于大容量的锂电池，在保证安全的前提下，可以选择较大的充电电流进行快充，缩短充电时间。

（三）多种充电模式

MCP73831采用了恒流/恒压充电算法，并具备预充电和充电终止功能。在充电过程中，当电池电压较低时，芯片首先进入预充电模式，以较小的电流对电池进行涓流充电，避免大电流对过放电池造成损伤。当电池电压上升到预充阈值电压后，芯片自动切换到恒流充电模式，以设定的充电电流对电池进行快速充电。当电池电压达到预设的恒压充电电压后，芯片进入恒压调节模式，此时充电电流逐渐减小，直到充电电流平均值减到已编程设置好的充电电流的一定比例以下时，充电周期终止。这种多种充电模式的结合，能够为锂电池提供全面、安全的充电保护。

（四）热调节功能

在高功率或高温的外界环境下，MCP73831会根据管芯温度对充电电流大小进行限制。当检测到内部温度过高时，芯片会自动降低充电电流，以防止过度发热导致的潜在损坏。这种热调节功能在保证器件可靠性的同时，优化了充电周期时间。例如，在炎热的夏季或长时间充电的情况下，芯片的热调节功能可以有效避免因温度过高而影响充电效率和电池寿命的问题。

（五）充电状态输出

MCP73831提供了充电状态输出引脚，该引脚为三态逻辑输出引脚，可直接驱动单色或多色LED，为用户提供直观的充电状态指示。例如，在充电过程中，LED可以闪烁或显示不同颜色来表示不同的充电状态，如预充电、恒流充电、恒压充电和充电完成等。此外，该状态输出引脚还可通过连接上拉电阻，实现与系统单片机通讯，方便系统对充电状态进行实时监测和控制。

（六）其他特性

MCP73831还具备自动省电功能，在充电完成后自动进入低功耗状态，减少能源消耗；支持多个电压输出调节，能够兼容不同类型的锂离子电池技术，提供定制化的充电策略；工作温度范围为 - 40℃至 + 85℃，能够在恶劣的环境条件下正常工作；符合ROHS3规范，对环境友好。

四、MCP73831芯片工作原理

（一）充电过程概述

MCP73831的充电过程主要包括预充电、恒流充电和恒压充电三个阶段。在充电开始时，芯片首先检测电池电压，如果电池电压低于预充阈值电压，则进入预充电模式；当电池电压上升到预充阈值电压后，切换到恒流充电模式；当电池电压达到预设的恒压充电电压后，进入恒压调节模式，直到充电电流减小到充电终止电流以下，充电过程结束。

（二）关键电路分析

1. 电流调节电路：通过PROG引脚和VSS引脚之间的编程电阻来设置充电电流。芯片内部根据该电阻的阻值，按照一定的公式计算出充电电流的大小，并实现对充电电流的精确控制。例如，根据公式IREG = 1000V / RPROG（其中IREG为充电电流，单位为mA；RPROG为编程电阻，单位为kΩ），设计人员可以通过选择合适的电阻阻值来设置所需的充电电流。

2. 电压调节电路：芯片内部集成了高精度的电压调节电路，能够将输入电压稳定地调节到预设的恒压充电电压。在恒压充电阶段，电压调节电路会实时监测电池电压，并根据电池电压的变化自动调整充电电流，以保持电池电压的稳定。

3. 热调节电路：芯片内部集成了温度传感器，能够实时监测管芯温度。当温度超过设定阈值时，热调节电路会自动降低充电电流，以防止温度进一步升高；当温度降低到安全范围后，充电电流会逐渐恢复到正常值。

五、MCP73831芯片应用电路设计

（一）基本应用电路

MCP73831的基本应用电路主要包括电源输入、电池连接、充电电流编程电阻、充电状态指示LED等部分。电源输入通过VDD引脚接入，为芯片提供工作电压；电池正极连接到VBAT引脚，负极连接到VSS引脚；PROG引脚和VSS引脚之间接入编程电阻，用于设置充电电流；STAT引脚连接LED，用于指示充电状态。此外，为了保证电路的稳定性，在VDD引脚和VSS引脚之间、VBAT引脚和VSS引脚之间应分别接入至少4.7μF的旁路电容。

（二）PCB布局设计要点

1. 元件布局：在PCB布局时，应尽量将电池组靠近器件的VBAT和VSS引脚放置，以减小引线长度，降低引线电阻和电感，减少压降和电磁干扰。同时，应将充电电流编程电阻靠近PROG引脚放置，以提高充电电流设置的准确性。

2. 散热设计：由于线性充电方式会产生一定的热量，因此在PCB设计中应考虑散热问题。对于SOT - 23封装和DFN封装的芯片，可以在PCB板上增加散热过孔，将热量传导到PCB的背板，提高散热效率。此外，还可以选择散热性能较好的PCB材料，如铝基板等。

3. 信号完整性设计：为了保证充电状态输出信号的稳定性，应在STAT引脚和上拉电阻之间以及LED之间采用合适的走线方式，避免信号干扰。同时，应注意避免将高速信号线和大电流走线靠近充电状态输出信号线，以减少电磁干扰。

六、MCP73831芯片封装形式

（一）SOT - 23封装

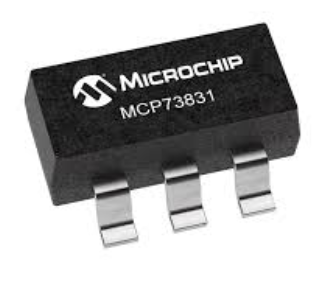

SOT - 23封装是一种常见的表面贴装封装形式，具有体积小、重量轻、引脚间距小等优点。MCP73831的SOT - 23封装为5引脚封装，尺寸较小，适合对空间要求较为严格的应用场合。该封装形式的芯片在焊接时可以采用回流焊工艺，生产效率高，可靠性好。

（二）2mm×3mm 8引脚小型封装

2mm×3mm 8引脚小型封装是一种更紧凑的封装形式，进一步减小了芯片的体积。这种封装形式在保持芯片功能完整性的同时，能够满足对空间要求极高的便携式设备的设计需求。它同样采用表面贴装技术，便于自动化生产。

（三）散热增强型DFN封装

散热增强型DFN封装在小型封装的基础上，增加了散热焊盘，能够有效提高芯片的散热性能。对于一些功率较大、发热量较高的应用场合，采用散热增强型DFN封装的MCP73831芯片可以更好地保证芯片的可靠性和稳定性。

七、MCP73831芯片应用领域

（一）便携式消费电子产品

MCP73831芯片广泛应用于无线蓝牙耳机、MP3播放器、数码相机、手机等便携式消费电子产品中。这些产品通常对体积和成本有较高的要求，MCP73831的高度集成和低成本特点使其成为这些产品的理想充电解决方案。例如，在无线蓝牙耳机中，MCP73831芯片的小体积封装可以节省宝贵的空间，同时其精确的充电控制功能可以确保耳机的锂电池安全、高效地充电，延长耳机的使用时间。

（二）个人数据助理（PDA）

个人数据助理作为一种集多种功能于一体的便携式设备，对电池充电管理的要求也较高。MCP73831芯片能够为PDA提供可靠的充电保护，确保电池在充电过程中不会受到过充、过放、过流等损害，同时其充电状态输出功能可以方便用户了解电池的充电状态。

（三）USB充电器

MCP73831芯片符合主流USB电源总线的所有规范，可用于USB充电器中。它能够根据USB接口的供电能力自动调整充电电流，实现对锂电池的安全充电。例如，当通过USB端口充电时，芯片可以根据USB 2.0规范提供的500mA电流或USB 3.0规范提供的更高电流进行充电，同时保证充电过程的安全性和稳定性。

八、MCP73831芯片采购信息

元器件采购上拍明芯城www.iczoom.com。拍明芯城提供型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询，还提供PDF数据手册中文资料及引脚图及功能介绍。在拍明芯城上，用户可以方便地查询到MCP73831芯片的详细信息，并根据自己的需求选择合适的供应商进行采购。同时，拍明芯城还提供了一站式的采购服务，包括样品申请、批量采购、物流配送等，为用户提供了便捷、高效的采购体验。

九、结论

微芯科技的MCP73831线性锂电池充电芯片凭借其高精度电压调节、可编程充电电流、多种充电模式、热调节功能、充电状态输出等丰富的特性，以及多种封装形式和广泛的应用领域，成为了便携式电子设备锂电池充电管理的理想选择。它不仅能够有效保障锂电池的安全、高效充电，延长电池的使用寿命，还能满足不同应用场合对体积、成本和性能的要求。随着便携式电子设备的不断发展，MCP73831芯片有望在更多领域得到应用和推广。
