MCP73831中文手册

一、产品概述

MCP73831是Microchip Technology公司推出的一款高度集成的单节锂离子（Li-Ion）和锂聚合物（Li-Polymer）电池充电管理控制器，专为空间受限且对成本敏感的应用场景设计。该器件采用先进的线性充电架构，集成传输晶体管、电流检测电路和反向放电保护功能，支持最大500mA的充电电流，并通过高精度电压调节（±0.75%）确保电池安全高效充电。其典型应用包括便携式电子设备（如蓝牙耳机、智能穿戴设备）、医疗监测仪器、工业传感器节点以及USB充电设备等。

1.1 核心优势

MCP73831的核心竞争力体现在三个方面：

1. 高度集成化：内部集成充电控制所需的全部功能模块，仅需少量外部元件（如编程电阻、LED指示灯）即可实现完整充电系统，显著降低PCB面积和物料成本。

2. 灵活配置性：支持用户通过外部电阻编程充电电流（15mA至500mA），并提供四种预设充电电压（4.2V/4.35V/4.4V/4.5V），可适配不同化学体系的锂离子电池。

3. 可靠性保障：内置欠压锁定（UVLO）、热调节、充电状态指示等功能，并通过反向放电保护防止电池能量泄漏，确保在-40℃至+85℃宽温范围内稳定运行。

1.2 封装与引脚配置

MCP73831提供两种封装形式：

• DFN-8：2mm×3mm超小型无铅封装，适用于高密度电路设计。

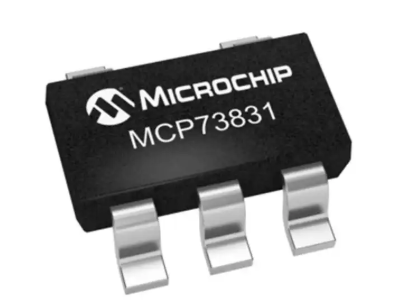

• SOT-23-5：5引脚标准封装，兼容传统生产工艺。

以DFN-8封装为例，其引脚功能定义如下：

二、电气特性与性能参数

2.1 输入电源特性

MCP73831支持3.75V至6V的宽输入电压范围，兼容USB 2.0（5V±5%）和USB 3.0（5V±10%）标准。其内部欠压锁定电路（UVLO）可防止低电压条件下电池漏电，具体阈值如下：

• 开启阈值：输入电压需高于电池电压150mV且≥3.75V

• 关闭阈值：输入电压低于电池电压50mV或≤3.4V

• 迟滞电压：100mV

例如，当电池电压为3.6V时，输入电压需≥3.75V才能启动充电；若输入电压降至3.65V以下，充电器将自动进入低功耗模式。

2.2 充电电流编程

充电电流通过PROG引脚与VSS之间的外部电阻RPROG编程，计算公式为：

MCP73831支持15mA至500mA的连续可调充电电流，典型应用中：

• 500mA充电：RPROG = 2kΩ（误差±1%）

• 100mA充电：RPROG = 10kΩ

• 低功耗模式：断开PROG引脚或悬空，充电电流<2μA

2.3 充电电压调节

器件提供四种预设充电电压选项，通过型号后缀区分：

• MCP73831-2ACI/MC：4.2V（标准锂离子电池）

• MCP73831-3ACI/MC：4.35V（高电压锂离子电池）

• MCP73831-4ACI/MC：4.4V（特殊应用电池）

• MCP73831-5ACI/MC：4.5V（实验性高能量密度电池）

电压调节精度为±0.75%，例如4.2V型号的实际输出电压范围为4.1685V至4.2315V，满足IEC 61960标准对锂离子电池充电终止电压的要求。

2.4 热管理与保护功能

MCP73831内置动态热调节电路，可实时监测结温（Tj）并调整充电电流以防止过热：

• 正常工作温度：-40℃至+125℃（结温）

• 热关断阈值：Tj ≥ 150℃时暂停充电，温度降至130℃后自动恢复

• 热调节范围：在Tj=125℃时，充电电流降至标称值的50%

此外，器件还提供以下保护机制：

• 反向放电保护：当输入电源断开时，电池反向电流<2μA

• 充电状态锁定：充电完成后自动进入低功耗模式，防止过充

• 预充安全检测：若电池电压低于2.5V，自动进入涓流充电模式（默认10% IREG）

三、充电流程与状态控制

3.1 标准充电周期

MCP73831采用恒流（CC）-恒压（CV）两阶段充电算法，典型流程如下：

1. 预充阶段：当电池电压<预充阈值（默认2.8V，可编程为2.5V/3.0V）时，以10% IREG的涓流充电，直至电池电压升至预充阈值以上。

2. 恒流阶段：以编程电流IREG进行快速充电，电池电压线性上升。

3. 恒压阶段：当电池电压达到VREG时，充电电流逐渐减小，器件维持VREG直至电流降至终止阈值。

4. 充电终止：当平均充电电流<终止阈值（默认10% IREG，可编程为5%/7.5%/20%）时，STAT引脚输出高阻态，充电周期结束。

3.2 充电状态指示

STAT引脚为三态逻辑输出，可通过上拉电阻（如10kΩ至VDD）连接LED或微控制器，其状态定义如下：

3.3 自动再充电功能

充电终止后，MCP73831持续监测电池电压。若电压因自放电降至再充电阈值（默认4.05V，可编程为4.0V/4.1V）以下，器件自动启动新充电周期，无需外部干预。

四、应用电路设计指南

4.1 基础充电电路

以MCP73831-2ACI/MC（4.2V/500mA）为例，典型应用电路如下：

Type-C VBUS —— C1 —— VDD (MCP73831)

                |

CC1/CC2 —— Rd (5.1kΩ) —— VSS

                |

D+ & D- —— 通过ESD保护二极管 —— Microcontroller

设计要点：

1. 输入滤波：在VDD引脚并联4.7μF陶瓷电容（X7R或X5R材质），距离引脚≤5mm以抑制电源噪声。

2. 电池连接：VBAT引脚需并联4.7μF陶瓷电容，电容耐压值≥6.3V。

3. 状态指示：STAT引脚通过10kΩ上拉电阻连接LED，LED阳极接VDD，阴极接STAT。

4. 编程电阻：RPROG选用1%精度金属膜电阻，功率≥0.1W，布局时靠近PROG引脚。

4.2 多电池充电方案

对于需要同时充电多个电池的应用（如双电池工具），可采用并联充电架构：

USB 5V —— C1 —— VDD (IC1 & IC2)|IC1 VBAT —— C2 —— Battery1+IC2 VBAT —— C3 —— Battery2+|Battery1- & Battery2- —— VSS

注意事项：

1. 电流分配：每个MCP73831需独立配置RPROG，确保总充电电流不超过USB端口限流（通常500mA/1A）。

2. 电压均衡：若电池参数不一致，建议增加电池均衡电路（如TP4056的均衡模块）。

3. 热管理：并联充电时器件发热量增加，需优化PCB布局以增强散热。

4.3 USB Type-C兼容设计

针对USB Type-C接口，需增加CC逻辑检测电路以支持5V/3A快充协议：

Type-C VBUS —— C1 —— VDD (MCP73831)|CC1/CC2 —— Rd (5.1kΩ) —— VSS|D+ & D- —— 通过ESD保护二极管 —— Microcontroller

关键参数：

• CC引脚下拉电阻：Rd=5.1kΩ（±1%），确保与Source设备正确协商5V电压。

• ESD保护：选用TVS二极管（如ESD56241D18）保护数据引脚免受静电冲击。

• 过流保护：在VBUS与VDD之间增加PPTC自恢复保险丝（如02510500Z），限流值设为1A。

五、测试与验证方法

5.1 关键参数测试

1. 充电电流验证：

• 工具：高精度万用表（如Siglent SDM3045X）或电流探头

• 步骤：
  a. 断开电池连接，在VBAT与VSS之间串联1Ω/1%精密电阻
  b. 测量电阻两端电压Vr，计算实际电流I=Vr/1Ω
  c. 对比设定值（如500mA），误差应≤5%

2. 充电电压校准：

• 工具：6.5位数字万用表（如Keysight 34461A）

• 步骤：
  a. 使用可调电源提供5V输入，连接满电电池（如4.1V）
  b. 启动充电，测量VBAT引脚电压
  c. 记录恒压阶段电压值，应与型号标称值一致（如4.2V±0.75%）

3. 热性能测试：

• 工具：红外热像仪（如FLIR E60）或K型热电偶

• 步骤：
  a. 在25℃环境温度下，以500mA电流对3.7V电池充电
  b. 持续运行30分钟后，测量器件表面温度
  c. 最高温度应≤85℃，且无局部过热点

5.2 故障诊断与排除

常见故障及解决方案：

六、选型与替代方案

6.1 MCP73831系列型号对比

6.2 竞品分析

选型建议：

• 对成本敏感且空间充裕的项目：TP4056（ESOP-8封装散热更好）

• 需要高精度充电的应用：MCP73831（±0.75%电压精度）

• 极小型化设计：MAX1555（SOT-23-5封装，但功能较简单）

七、封装与制造信息

7.1 DFN-8封装规范

7.2 制造与质量控制

MCP73831的生产遵循ISO 9001:2015质量管理体系，关键控制点包括：

1. 晶圆测试：100%电气参数测试（如漏电流、充电电流精度）

2. 封装测试：X-Ray检测焊线完整性，声学扫描检测分层缺陷

3. 可靠性验证：通过HTOL（125℃/1000h）、HAST（85℃/85%RH/96h）等加速寿命试验

4. 批次追溯：每颗芯片提供唯一LOT码，可追溯至晶圆批次与生产日期

八、应用案例与参考设计

8.1 蓝牙耳机充电方案

某品牌TWS耳机采用MCP73831-2ACI/MC实现单耳独立充电，关键设计如下：

• 电池选型：3.7V/40mAh锂聚合物电池（充电截止电压4.2V）

• 电流编程：RPROG=10kΩ，充电电流40mA（0.5C速率）

• 状态指示：STAT引脚驱动双色LED（红/绿），充电中红色亮，充满绿色亮

• PCB布局：将MCP73831放置于耳机柄部，利用金属外壳辅助散热

8.2 工业传感器电源模块

某物联网传感器采用MCP73831T-2ACI/MC（工业级）为锂离子电池充电，设计特点：

• 宽温工作：-40℃至+85℃环境温度下稳定运行

• 低功耗设计：充电完成后静态电流<5μA

• 保护增强：增加TVS二极管（如SMAJ5.0A）防止浪涌冲击

• 状态监控：通过MCU读取STAT引脚电平实现远程故障报警

九、技术支持与资源

9.1 官方文档获取

• 数据手册：Microchip官网下载《MCP73831 Data Sheet》（DS20001942）

• 应用笔记：AN1149《Using the MCP73831/2 Linear Charge Management Controller》

• 参考设计：MCP73831EV评估板（Part No. ADM00387）提供完整原理图与PCB布局文件

9.2 设计工具支持

• MPLAB X IDE：提供充电算法仿真模型

• LTspice：可导入MCP73831 SPICE模型进行电路仿真

• SamacSys：提供免费原理图符号、PCB封装与3D模型库

十、总结与展望

MCP73831凭借其高集成度、灵活配置和可靠保护机制，已成为单节锂离子电池充电管理的标杆产品。随着物联网设备的爆发式增长，其低功耗特性（<5μA静态电流）和微型化封装（2mm×3mm DFN）将进一步推动可穿戴设备、智能传感器等市场的创新。未来，Microchip计划推出支持无线充电（Qi标准）和更快充电速率（1C以上）的升级型号，持续引领电池管理芯片技术发展。

附录：术语表

• CC-CV充电：恒流-恒压充电算法，锂离子电池标准充电方式

• UVLO：欠压锁定，防止低电压条件下器件误动作

• OTP：过热保护，防止器件因过热损坏

• RDP：反向放电保护，防止电池能量泄漏至输入端

• MSL：湿度敏感度等级，定义器件暴露于潮湿环境的时间限制
