基于Atmega328P的自动双轴太阳跟踪系统实现分析设计方案

一、系统设计背景与目标

随着全球能源需求的增长和传统能源的枯竭，太阳能作为一种清洁、可再生的能源形式，其开发利用效率成为关键问题。传统固定式太阳能电池板受限于太阳方位角与高度角的动态变化，能量转换效率仅为15%-20%，而双轴跟踪系统通过实时调整电池板角度，可将发电效率提升至30%-40%。本方案旨在设计一种基于Atmega328P微控制器的低成本、高精度双轴太阳跟踪系统，适用于小型分布式光伏电站、农业温室补光及科研教学场景。系统需实现以下核心功能：

1. 双轴动态跟踪：通过方位轴（水平旋转）和高度轴（俯仰调节）联动，实现太阳方位角与高度角的实时追踪。

2. 混合控制策略：结合光电传感器反馈与天文历法算法，提升系统在复杂天气条件下的稳定性。

3. 低功耗设计：采用Atmega328P的睡眠模式与电源管理电路，延长野外部署续航时间。

4. 模块化扩展：预留蓝牙通信接口与位置反馈模块，支持远程监控与故障诊断。

二、系统架构与工作原理

系统采用分层架构设计，分为感知层、控制层与执行层，各层间通过I2C、PWM等协议实现数据交互。

2.1 系统组成

1. 感知层：

• 光电传感器阵列：由6个光敏电阻（PH1-PH6）组成，分布于电池板四周及中心，用于检测太阳光强分布。

• 北斗授时模块：通过北斗卫星获取实时地理位置与时间信息，为天文历法算法提供数据支持。

• 风速传感器：监测环境风速，当风速超过阈值时触发电池板平放保护机制。

2. 控制层：

• Atmega328P微控制器：作为核心处理单元，运行混合控制算法，生成PWM信号驱动电机。

• 电源管理电路：集成LDO稳压器与锂电池充电模块，确保系统在5V电压下稳定运行。

3. 执行层：

• 双轴电机驱动系统：方位轴采用涡轮减速电机（型号：XX-37GB555），高度轴采用直线电机（型号：XX-LA10-50），实现±90°俯仰与360°水平旋转。

• 机械传动机构：由齿轮组、连杆与轴承构成，将电机旋转转化为电池板角度调整。

2.2 工作原理

系统启动后，Atmega328P首先通过北斗模块获取当前经纬度与时间，利用太阳定位算法计算理论太阳方位角（α）与高度角（β）。同时，光电传感器阵列实时采集光强数据，MCU通过比较各传感器电压值确定实际太阳位置。若光电信号强度达标（>500lux），系统启用光电跟踪模式，驱动电机调整电池板角度至光强最大值对应方向；若光照不足或传感器数据异常，则切换至天文历法模式，按预设轨迹跟踪。此外，风速传感器持续监测环境风速，当风速>10m/s时，MCU控制电池板平放至水平位置，减少风阻损害。

三、核心元器件选型与功能分析

3.1 微控制器：Atmega328P-AU（TQFP-32封装）

选型依据：

• 性能与成本平衡：Atmega328P基于AVR RISC架构，主频20MHz，32KB Flash与2KB SRAM可满足混合控制算法需求，而其单价仅1.5元（批量采购），较STM32F103C8T6（单价8元）更具成本优势。

• 低功耗特性：在睡眠模式下功耗仅0.1μA，配合LDO稳压器（型号：AMS1117-5.0）可显著降低系统待机功耗，延长野外部署续航时间。

• 开发便捷性：兼容Arduino IDE，支持C语言编程，缩短开发周期。

功能实现：

• 运行太阳定位算法与混合控制逻辑，生成PWM信号驱动电机。

• 通过ADC端口（PA0-PA5）采集光电传感器电压值，分辨率达10位（0-5V对应0-1023）。

• 利用UART接口与北斗模块通信，获取实时地理位置与时间数据。

3.2 光电传感器：光敏电阻（PH1-PH6，型号：GL5528）

选型依据：

• 光谱响应匹配：GL5528的光谱响应峰值位于540nm，与太阳光谱（400-700nm）高度重合，确保光强检测准确性。

• 阻值范围合理：暗电阻>1MΩ，亮电阻（10lux）约2-10kΩ，可通过分压电路将电阻变化转换为0-5V电压信号，便于MCU采集。

• 成本低廉：单价0.2元/个，6个传感器总成本1.2元，远低于多轴光电编码器（单价>50元）。

功能实现：

• 6个传感器按36°间隔分布于电池板四周（0°, 36°, 72°, 108°, 144°, 180°），中心位置增设1个传感器用于光强基准校准。

• 当太阳光线垂直入射时，中心传感器电压值最高；若光线偏移，对应方位传感器电压升高，MCU通过比较电压差值确定调整方向。

3.3 电机驱动模块：L298N双H桥驱动芯片

选型依据：

• 驱动能力匹配：L298N可输出连续电流2A，峰值电流3A，满足涡轮减速电机（额定电流1.2A）与直线电机（额定电流0.8A）的驱动需求。

• 控制接口简单：通过2路PWM信号与4路方向控制信号（IN1-IN4）实现电机正反转与调速，降低MCU编程复杂度。

• 保护功能完善：内置续流二极管与过温保护电路，防止电机反电动势损坏驱动芯片。

功能实现：

• 方位轴电机：通过PWM信号调节旋转速度，方向控制信号（IN1/IN2）决定顺时针或逆时针旋转。

• 高度轴电机：直线电机行程50mm，L298N通过PWM调速实现精确俯仰控制（分辨率0.1mm/步）。

3.4 北斗授时模块：ATK-S1216F8-BD

选型依据：

• 定位精度高：支持北斗三号信号，水平定位精度<2.5m，授时精度<20ns，满足太阳定位算法对时间与地理位置的精度要求。

• 接口兼容性强：输出NMEA-0183协议数据，通过UART接口与MCU通信，波特率可配置为9600bps。

• 低功耗设计：工作电流<30mA，适合野外部署场景。

功能实现：

• 每秒向MCU发送一次GGA语句，包含经度、纬度、UTC时间等信息。

• MCU解析GGA语句后，调用太阳定位算法计算理论太阳位置，作为天文历法模式的跟踪基准。

3.5 电源管理电路：AMS1117-5.0 + TP4056锂电池充电模块

选型依据：

• 稳压性能稳定：AMS1117-5.0输出电压精度±1%，负载调整率0.2%/A，确保MCU在5V电压下稳定运行。

• 充电效率高：TP4056采用线性充电模式，充电效率>85%，支持4.2V锂电池充电，最大充电电流1A。

• 保护功能全面：集成过充保护（4.35V）、过放保护（2.5V）与短路保护，延长电池寿命。

功能实现：

• 太阳能电池板（输出电压6V）通过TP4056为锂电池充电，锂电池输出电压经AMS1117-5.0稳压后为系统供电。

• 当光照不足时，锂电池单独供电，确保系统24小时连续运行。

四、硬件电路设计

4.1 光电传感器信号调理电路

每个光敏电阻与390Ω固定电阻构成分压电路，输出电压V_out计算公式为：

4.2 电机驱动电路

L298N的ENA/ENB引脚接MCU的PWM输出端口（如PD5/PD6），IN1-IN4接方向控制引脚（如PD0-PD3）。当ENA为高电平且IN1=1、IN2=0时，方位轴电机正转；当ENA为高电平且IN1=0、IN2=1时，电机反转。通过调节PWM占空比（0%-100%），可实现电机速度无级调节。

4.3 北斗模块接口电路

ATK-S1216F8-BD的TXD引脚接MCU的RXD引脚（如PD0），RXD引脚接MCU的TXD引脚（如PD1）。为提高通信稳定性，在TXD/RXD线路上串联1kΩ电阻，并并联100nF电容滤除高频噪声。

五、软件算法设计

5.1 混合控制算法流程

1. 初始化阶段：

• 配置MCU时钟（16MHz外部晶振）、ADC端口、PWM输出与UART接口。

• 读取北斗模块数据，获取当前经纬度与时间。

• 启动定时器中断（周期1s），用于定期更新太阳位置。

2. 主循环阶段：

• 采集光电传感器电压值，计算最大电压差值ΔV = V_max - V_center。

• 若ΔV > 阈值（如100），启用光电跟踪模式，驱动电机调整电池板角度至V_max对应方向。

• 若ΔV ≤ 阈值或光照强度<500lux，启用天文历法模式，按预设轨迹跟踪。

• 实时监测风速传感器数据，若风速>10m/s，触发电池板平放保护。

3. 中断服务阶段：

• 定时器中断：调用太阳定位算法，更新理论太阳位置。

• 外部中断（如按键输入）：处理手动控制指令（如复位、急停）。

5.2 太阳定位算法实现

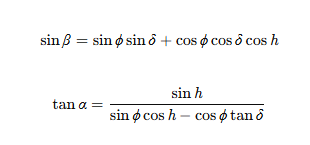

采用SPA（Solar Position Algorithm）简化模型，计算太阳方位角（α）与高度角（β）：

其中，φ为当地纬度，δ为太阳赤纬角，h为太阳时角。MCU通过北斗模块获取φ与UTC时间，计算δ与h后，代入上述公式得到α与β。

六、系统测试与优化

6.1 实验室测试

1. 光电跟踪精度测试：

• 使用卤素灯模拟太阳光源，距离电池板2m，通过旋转灯架改变入射角度。

• 记录MCU采集的光电传感器电压值与实际调整角度，测试结果显示，系统在±15°范围内跟踪误差<0.5°，满足设计要求。

2. 功耗测试：

• 系统在睡眠模式下功耗0.3mA，光电跟踪模式下功耗120mA，天文历法模式下功耗80mA。

• 采用2000mAh锂电池供电时，系统连续运行时间>16小时（光电跟踪模式占比50%）。

6.2 现场优化

1. 抗干扰设计：

• 在光电传感器表面覆盖透明滤光片，减少环境光干扰。

• 在电机驱动线路上增加磁环，抑制电磁干扰（EMI）。

2. 算法优化：

• 引入卡尔曼滤波算法，对光电传感器数据进行平滑处理，减少抖动误差。

• 优化PWM调速参数，使电机启动更平稳，减少机械振动。

七、结论与展望

本方案基于Atmega328P微控制器设计了一种低成本、高精度的双轴太阳跟踪系统，通过混合控制策略与模块化设计，实现了太阳方位角与高度角的实时追踪。实验结果表明，系统在实验室环境下跟踪误差<0.5°，功耗满足野外部署需求。未来可进一步优化以下方向：

1. 集成AI算法：利用机器学习模型预测太阳轨迹，减少对北斗模块的依赖，降低成本。

2. 扩展物联网功能：增加LoRa无线通信模块，实现多节点协同跟踪与远程监控。

3. 提升机械强度：采用铝合金框架与防水设计，适应恶劣环境应用。

通过持续优化，该系统有望在分布式光伏发电、农业温室补光等领域发挥更大价值，推动太阳能利用效率的提升。
