MCP41010数据手册

MCP41010是Microchip Technology公司推出的一款单通道、8位数字电位器，采用SPI串行接口进行通信，具备高精度、低功耗和可编程性等显著优势，广泛应用于音频设备、电源管理、传感器校准及测试测量等领域。以下将从产品概述、引脚配置、电气特性、操作模式、应用电路及封装信息等多个维度，对MCP41010进行全面解析。

一、产品概述

MCP41010是一款集成10kΩ电阻体的数字电位器，提供256个离散调节节点，支持SPI同步串行接口通信。其工作电压范围为2.7V至5.5V，静态电流最大值仅为1μA，显著降低了功耗，尤其适合电池供电的便携式设备。该器件采用8位E²PROM数据寄存器，通过8位数据控制滑动端位置，上电时默认值对应中点阻值，确保系统启动时的稳定性。MCP41010提供PDIP-8、SOIC-8等多种封装形式，工作温度范围覆盖-40℃至+125℃，满足不同环境下的应用需求。

二、引脚配置与功能

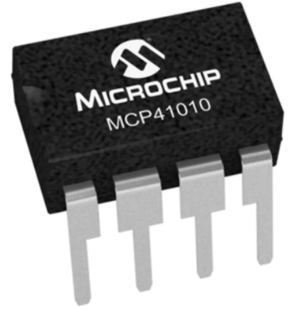

MCP41010采用8引脚双列直插封装（PDIP-8）或小外形集成电路封装（SOIC-8），各引脚功能如下：

1、PA0/PB0：电位器的两个终端引脚，PA0与PB0之间的端到端电阻值为10kΩ。

2、PW0：电位器滑动端引脚，其位置由SPI接口发送的8位数据决定，可在PA0与PB0之间线性变化，实现256档离散调节。

3、SCK：SPI接口的串行时钟输入引脚，用于同步数据传输。

4、SI（SDI）：SPI接口的串行数据输入引脚，用于接收主机发送的命令和数据。

5、SO（SDO）：SPI接口的串行数据输出引脚，用于向主机发送数据（部分模式下可能未使用）。

6、CS：片选引脚，低电平有效，用于选择MCP41010作为SPI通信的从设备。

7、VCC：电源正极引脚，工作电压范围为2.7V至5.5V。

8、VSS：电源地引脚，连接至系统地。

三、电气特性

MCP41010的电气特性包括工作电压、电流限制、功耗等关键参数，确保其在各种应用环境中的稳定性和可靠性。

1、工作电压范围：2.7V至5.5V，适用于多种供电环境。

2、静态电流：最大值为1μA，显著降低功耗，延长电池寿命。

3、端点电阻：PA0与PB0之间的电阻值为10kΩ，最小和最大电阻值可调范围为0Ω至10kΩ。

4、分辨率：提供10位分辨率（部分资料提及8位，实际通过8位数据控制256档，相当于8位分辨率，但调节精度高），可设置1024个不同的电阻值（实际通过8位数据实现256档调节，每档对应约39Ω的电阻变化）。

5、非易失性存储：内置E²PROM，断电后仍能保持设定的电阻值，上电时自动恢复至断电前的状态。

6、温度范围：工作温度范围为-40℃至+125℃，储存温度范围为-55℃至+150℃，适应恶劣环境。

四、操作模式

MCP41010通过SPI接口进行通信，支持简单的2字节指令结构，包括命令字节和数据字节。其操作模式包括写数据指令、空操作指令及关闭模式指令等。

1、SPI通信协议：

MCP41010采用SPI同步串行接口，支持模式0（CPOL=0，CPHA=0）和模式3（CPOL=1，CPHA=1）两种时钟配置。数据传输以字节为单位，高位在前，低位在后。通信过程包括起始位、命令字段传输、数据字段传输及停止位等步骤。

起始位：CS引脚置为低电平，SCK引脚出现上升沿，标志着SPI通信的开始。

命令字段传输：发送2字节指令中的第一个字节，即命令字节。命令字节中，第2、3位和第6、7位为无效位，C1、C0为指令选择位，P1、P0为电位器选择位。由于MCP41010仅集成一个电位器，P1、P0必须设为01。

数据字段传输：发送2字节指令中的第二个字节，即数据字节。数据字节为8位，可设置滑动端至256个端点中的任何一个，实现高精度调节。

停止位：SCK引脚保持低电平，CS引脚出现上升沿，标志着SPI通信的结束。

2、指令格式：

MCP41010的指令由两段组成，每段均有一个字节：第一段为命令字节，第二段为数据字节。

命令字节：用于选择操作类型和电位器通道。C1、C0为指令选择位，定义如下：

C1C0=00或11：空操作指令，不改变电位器阻值。

C1C0=01：写数据指令，将数据字节写入数据寄存器，更新电位器阻值。

C1C0=10：关闭模式指令（仅适用于MCP42XXX系列，MCP41010不支持此指令）。

P1、P0为电位器选择位，MCP41010仅支持P1P0=01，表示选择内部唯一的电位器。

数据字节：用于设置电位器滑动端的位置，范围为0x00至0xFF，对应256个离散调节节点。

3、操作流程：

初始化SPI接口：配置微控制器的SPI引脚，设置适当的时钟速度和数据传输模式（如模式0或模式3）。

选择MCP41010：通过CS引脚将MCP41010置为选中状态（CS=0）。

发送命令字节：按照SPI协议的格式，发送写数据指令（如0x11）。

发送数据字节：发送8位数据，设置电位器滑动端的位置。

释放片选信号：完成通信后，取消片选信号（CS=1），使MCP41010恢复正常状态。

五、应用电路

MCP41010可广泛应用于音频设备、电源管理、传感器校准及测试测量等领域，以下为典型应用电路示例。

1、音频设备音量控制：

在音频设备中，MCP41010可作为音量调节器，通过SPI接口与微控制器通信，实现音量的数字控制。微控制器根据用户输入（如按键或旋钮）发送相应的SPI指令，调整MCP41010的滑动端位置，从而改变音频信号的幅度，实现音量调节。

2、电源管理输出电压调节：

在电源管理系统中，MCP41010可用于调节输出电压，以适应不同的负载需求。通过SPI接口与微控制器通信，微控制器根据系统状态发送相应的SPI指令，调整MCP41010的滑动端位置，从而改变反馈电阻的分压比，实现输出电压的调节。

3、传感器校准增益或偏置调整：

在传感器系统中，MCP41010可用于调整传感器的增益或偏置，以优化测量结果。通过SPI接口与微控制器通信，微控制器根据传感器输出发送相应的SPI指令，调整MCP41010的滑动端位置，从而改变传感器的增益或偏置电压，提高测量精度。

4、测试与测量可编程电压源或分压器：

在实验或测试设备中，MCP41010可作为可编程的电压源或分压器，通过SPI接口与微控制器通信，实现电压的精确控制。微控制器根据测试需求发送相应的SPI指令，调整MCP41010的滑动端位置，从而改变输出电压或分压比，满足不同的测试要求。

六、封装信息与温度范围

MCP41010提供多种封装形式，包括8引脚PDIP和SOIC封装，满足不同应用场景的需求。其工作温度范围覆盖-40℃至+125℃，储存温度范围覆盖-55℃至+150℃，适应恶劣环境下的应用。

1、封装尺寸与引脚排列：

PDIP-8封装：引脚间距为2.54mm，适用于手工焊接和原型设计。

SOIC-8封装：引脚间距为1.27mm，体积小、重量轻，适用于自动化装配和高密度电路设计。

2、温度范围：

工作温度范围：-40℃至+125℃，适用于工业控制和汽车电子等领域。

储存温度范围：-55℃至+150℃，确保器件在运输和储存过程中的稳定性。

七、产品优势与选型建议

MCP41010作为一款单通道数字电位器，具有高精度、低功耗、可编程性及易于集成等显著优势。其256档离散调节节点提供高分辨率，SPI接口简化通信过程，非易失性存储确保断电后状态保持，适用于对精度和稳定性要求较高的应用场景。

对于需要多通道调节的应用，可考虑MCP42XXX系列数字电位器，其内部集成4个电位器，支持菊花链连接，进一步扩展应用范围。在阻值需要连续调节的场合，可采用多芯片级联使用或两个数字电位器配合使用（一个作为粗调，一个作为细调），实现更高精度的调节。
