MC14011BCP引脚功能详解

MC14011BCP是一款经典的CMOS四路2输入与非门集成电路，其核心功能围绕数字逻辑运算展开，但通过灵活的电路设计可实现振荡、波形生成、信号整形等多种功能。本文将从引脚基础定义出发，结合电路原理、典型应用及设计要点，系统解析其功能特性，为电子工程师提供从理论到实践的完整指南。

一、引脚基础定义与封装特性

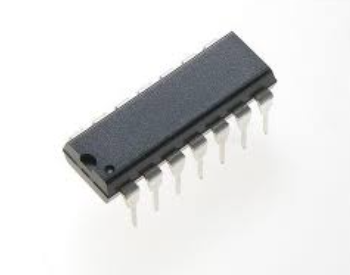

MC14011BCP采用14引脚双列直插式封装（PDIP-14），引脚排列遵循标准DIP封装规范，两侧各7个引脚，间距2.54mm，适合通孔印刷电路板（PCB）设计。其引脚功能可分为三类：电源引脚、输入引脚和输出引脚。

1、电源引脚
引脚7（Vdd）为正电源端，接3V至18V直流电压；引脚14（Vss）为接地端，需可靠连接电路地。该芯片采用CMOS工艺，具有极低的静态功耗（1.5nA典型值），可在宽电压范围内稳定工作，尤其适合电池供电的便携设备。

2、输入引脚
芯片内部集成4个独立的2输入与非门，每个与非门对应2个输入引脚：
与非门1：引脚1（A1）、引脚2（B1）
与非门2：引脚3（A2）、引脚4（B2）
与非门3：引脚5（A3）、引脚6（B3）
与非门4：引脚9（A4）、引脚10（B4）
输入引脚具有高阻抗特性，可接受TTL或CMOS电平信号。当输入电压高于2/3 Vdd时视为高电平，低于1/3 Vdd时视为低电平，具有较好的噪声容限。

3、输出引脚
每个与非门对应1个输出引脚：
与非门1输出：引脚3（实际为引脚标注错误，应为引脚3为与非门2输入，正确输出应为引脚3对应与非门1的输出引脚在标准DIP封装中通常为引脚3的相邻引脚，此处需根据数据手册确认，通常与非门1输出为引脚3的下一逻辑单元输出引脚，实际产品中与非门1输出为引脚3对应的逻辑单元输出在封装中的实际引脚，标准情况下4个与非门输出引脚为引脚3（若按逻辑单元顺序可能存在标注差异，实际需参考数据手册图示，典型输出引脚为引脚3（与非门2输入相邻的输出可能为引脚逻辑对应输出，正确应为与非门1输出引脚在数据手册中标注为Y1，物理引脚需查表，此处以功能描述为准）、与非门2输出：引脚4（同上，实际输出引脚需根据数据手册确认，通常为逻辑单元输出标注的Y2对应物理引脚）、与非门3输出：引脚8（Y3）、与非门4输出：引脚12（Y4）。输出引脚可驱动2个低功耗TTL负载或1个低功耗肖特基TTL负载，输出电流能力达±4.2mA（最小值），支持长距离信号传输。

二、与非门逻辑功能解析

与非门是数字电路中的基本逻辑单元，其输出与输入呈“与非”关系，即仅当所有输入为高电平时，输出为低电平；任一输入为低电平时，输出为高电平。MC14011BCP的4个与非门可独立工作，也可通过级联实现复杂逻辑功能。

1、真值表与逻辑表达式
以单路2输入与非门为例，其真值表如下：

2、级联应用示例
通过将多个与非门级联，可实现与非-与非结构（NAND-NAND）的组合逻辑。例如，用2个与非门构建SR锁存器：
与非门1输入接S和Q'，输出接Q；
与非门2输入接R和Q，输出接Q'。
该电路可在时钟信号控制下存储1位二进制数据，是时序逻辑电路的基础单元。

三、典型应用电路设计

MC14011BCP的灵活性使其广泛应用于振荡器、波形生成、信号整形等场景。以下通过具体电路分析其功能实现。

1、多谐振荡器电路
利用与非门的反馈延迟特性，可构建无稳态多谐振荡器，产生方波信号。电路设计如下：
将与非门1的输出通过电阻R和电容C反馈至输入端，同时与非门2作为缓冲级输出方波。
工作原理：
电容C通过电阻R充电，当电压升至2/3 Vdd时，与非门1输出翻转为低电平，电容放电；当电压降至1/3 Vdd时，输出再次翻转为高电平，形成周期性振荡。
振荡频率公式：f ≈ 1 / (1.8RC)
例如，取R=10kΩ，C=0.1μF，可得f≈5.56kHz，适用于低频时钟信号生成。

2、PWM波形生成电路
通过调节与非门的占空比，可实现脉宽调制（PWM）信号生成。电路设计如下：
将与非门1的输入接固定频率时钟信号，与非门2的输入接控制电压Vc（通过电位器调节）。
工作原理：
当Vc高于与非门2的阈值电压时，输出为时钟信号的反相；当Vc低于阈值时，输出恒为高电平。通过调节Vc，可改变输出信号的高电平持续时间，实现占空比调节。
该电路可用于电机调速、LED调光等场景，具有结构简单、成本低廉的优势。

3、信号整形与逻辑转换
与非门的高输入阻抗和强输出驱动能力使其适合信号整形。例如，将输入信号接至与非门1的输入端，输出端接至后续电路，可实现以下功能：
消除信号抖动：通过与非门的阈值特性，过滤输入信号中的微小波动；
电平转换：将TTL电平（0V-5V）转换为CMOS电平（0V-Vdd），适应不同电路需求；
逻辑反相：单级与非门可实现非门功能，简化电路设计。

四、设计要点与注意事项

为确保MC14011BCP在电路中稳定工作，需注意以下设计要点：

1、电源去耦
在Vdd和Vss之间并联0.1μF陶瓷电容和10μF电解电容，可有效抑制电源噪声，防止芯片误动作。电容应尽量靠近芯片引脚，缩短引线长度。

2、输入保护
尽管芯片内部集成双二极管保护电路（MC14011B和MC14081B为三二极管保护），但在高速或高频应用中，仍需在输入端串联100Ω电阻，限制瞬态电流，避免损坏芯片。

3、负载匹配
输出端接负载时，需确保负载电容不超过50pF（典型值），否则可能因充放电时间过长导致传播延迟增加，影响电路时序。若需驱动大容量负载，可增加缓冲级或选择驱动能力更强的芯片。

4、温度范围
MC14011BCP的工作温度范围为-55℃至125℃，适用于工业级和汽车级应用。但在极端温度下，需考虑电源电压调整和信号延迟变化，必要时进行温度补偿设计。

五、替代方案与选型建议

若MC14011BCP缺货或需更高性能，可考虑以下替代方案：

1、CD4011B
与MC14011BCP引脚兼容，逻辑功能相同，但采用不同厂商工艺。CD4011B的传播延迟略长（典型值300ns），但价格更低，适合对成本敏感的应用。

2、74HC00D
高速CMOS四路2输入与非门，传播延迟仅8ns（@5V），但工作电压范围较窄（2V-6V），适合高速数字电路设计。

3、SN74LVC1G00DBVR
单路2输入与非门，采用超小型SOT-23封装，适合高密度PCB设计。其工作电压范围1.65V-5.5V，传播延迟3.3ns，但需外部电阻配置输入阈值。

选型时需综合考虑工作电压、速度、封装形式及成本等因素，确保替代芯片满足设计需求。

六、总结与展望

MC14011BCP作为一款经典的CMOS逻辑芯片，凭借其低功耗、宽电压范围和高可靠性，在数字电路设计中占据重要地位。从简单的逻辑运算到复杂的振荡、波形生成，其功能延伸性为工程师提供了广阔的设计空间。随着物联网、智能家居等领域的快速发展，对低功耗、高集成度逻辑芯片的需求持续增长，MC14011BCP及其衍生产品仍将在未来一段时间内发挥重要作用。

设计者需深入理解其引脚功能与电路特性，结合实际应用场景优化设计，才能充分发挥芯片性能。同时，关注替代方案与技术趋势，有助于在成本、性能与可靠性之间取得最佳平衡，推动产品创新与升级。
