MAX7219 与 74HC595：深度技术解析与应用对比

在电子设计与嵌入式系统领域，驱动显示器或控制大量I/O是常见的需求。MAX7219和74HC595是两款广泛应用的驱动芯片，它们各自以独特的优势服务于不同的应用场景。尽管都能实现扩展输出端口或驱动显示设备的功能，但它们在设计哲学、内部结构、功能特性、驱动能力及应用便捷性等方面存在显著差异。本文将从多个维度深入剖析这两款芯片，旨在为工程师和爱好者提供清晰的对比视图，以便在实际项目中做出明智的选择。

1. 芯片概述与核心功能

1.1 MAX7219：集成显示驱动器

MAX7219 是Maxim Integrated公司推出的一款串行输入、共阴极LED显示驱动器，能够连接微控制器与8位数字、条形图显示器或64个独立的LED。其核心优势在于高度集成化，内置了BCD码-七段译码器、多路扫描电路、段驱动器、位驱动器以及一个8x8的静态RAM，用于存储显示数据。这意味着MAX7219能够极大地简化多位数码管或大量LED的驱动电路设计，减少外部元件数量和微控制器的I/O占用。用户只需通过简单的三线SPI兼容接口（DIN、CLK、LOAD）即可控制所有显示内容，并能独立控制每位数字或每个LED的亮度，实现灵活的显示效果。此外，它还支持数字的译码显示和非译码显示模式，为不同的应用提供了灵活性。

1.2 74HC595：串行输入并行输出移位寄存器

74HC595 是一款标准的CMOS串行输入并行输出（SIPO）移位寄存器，属于高速CMOS逻辑系列。其主要功能是将串行数据转换为并行数据输出。它内部包含一个8位移位寄存器和一个8位存储寄存器，以及三态输出缓冲器。数据通过串行数据输入（DS）引脚逐位移入移位寄存器，由移位时钟（SHCP）同步。当所有数据移入完毕后，通过存储时钟（STCP）将移位寄存器中的数据并行加载到存储寄存器，并通过Q0-Q7并行输出引脚输出。这种特性使得74HC595非常适合用于扩展微控制器的GPIO端口，从而控制更多的LED、继电器或其他并行I/O设备，而无需占用大量的微控制器I/O。它是一种通用的I/O扩展器件，不专门针对显示驱动设计，因此需要外部电路或微控制器逻辑来处理显示数据的编码和驱动。

2. 工作原理与内部结构

2.1 MAX7219 的复杂内部机制

MAX7219 的内部结构是其高效性的关键。它集成了多个功能模块：

• 串行接口（Serial Interface）：兼容SPI协议，通过数据输入（DIN）、时钟（CLK）、负载（LOAD）三个引脚与微控制器通信。数据以16位包的形式传输，前8位是数据，后8位是地址。

• 8x8 静态RAM（Static RAM）：这是MAX7219的核心存储区域，用于存储8位数码管或64个LED的显示数据。每个数码管或LED对应RAM中的一个位。

• 译码器（Decode Segment Driver）：支持BCD码-七段译码和非译码模式。在译码模式下，输入的4位BCD码会自动转换为七段码以驱动数码管；在非译码模式下，用户可以直接控制每个段的亮灭，这对于驱动点阵LED或自定义字符非常有用。

• 多路扫描电路（Multiplexing Circuitry）：MAX7219内置了高效的多路扫描机制。它以极快的速度循环点亮每个数码管或LED，利用人眼的视觉暂留效应，使得所有显示看起来都是同时点亮的。这种扫描是硬件自动完成的，无需微控制器干预。

• 段驱动器（Segment Drivers）与位驱动器（Digit Drivers）：这些是实际驱动LED的功率输出级。段驱动器控制每个七段数码管的七个段（a-g）和小数点（DP），而位驱动器控制每个数码管的公共端。MAX7219为共阴极LED设计，因此段驱动器输出高电平，位驱动器输出低电平。

• 亮度控制（Intensity Control）：通过内部的数字模拟转换器（DAC）和脉冲宽度调制（PWM）技术，MAX7219能够通过软件命令实现16级亮度调节，无需外部电阻。

• 扫描限位寄存器（Scan-Limit Register）：允许用户设置需要驱动的位数，从而在驱动较少位数码管时节省功耗。

• 关断模式（Shutdown Mode）与测试模式（Display-Test Mode）：关断模式可以降低功耗，而测试模式可以方便地检测所有LED是否正常工作。

MAX7219通过其高度集成的功能，将原本需要微控制器大量介入的显示刷新、译码和扫描任务自动化，极大地减轻了微控制器的工作负担，使其能专注于更高级的应用逻辑。

2.2 74HC595 的直观移位与存储

74HC595 的内部结构相对简单，主要由以下两部分组成：

• 8位移位寄存器（8-bit Shift Register）：这是数据串行输入和移位的核心。数据从串行数据输入（DS）引脚进入，在每个移位时钟（SHCP）的上升沿，数据位从一个触发器移到下一个触发器。最先移入的位最终会到达最后一个触发器（Q7’）。

• 8位存储寄存器（8-bit Storage Register）：当移位寄存器中的数据准备好后，通过存储时钟（STCP）的上升沿，这些数据会并行地锁存到存储寄存器中。

• 三态输出缓冲器（Three-state Output Buffers）：存储寄存器的数据通过这些缓冲器连接到并行输出引脚（Q0-Q7）。输出使能（OE）引脚（通常连接到GND使其常开）控制这些缓冲器。当OE为高电平时，输出引脚处于高阻态；当OE为低电平时，输出引脚输出存储寄存器中的数据。

• 串行输出（Q7' / QS）：这个引脚输出移位寄存器中最后一个（第八个）数据位。这使得多个74HC595芯片可以级联连接，从而实现更多位的串行输入并行输出。一个芯片的Q7'连接到下一个芯片的DS引脚。

74HC595的工作流程是：微控制器通过DS引脚发送一位数据，并产生一个SHCP上升沿，将数据移入；重复8次后，8位数据都已进入移位寄存器；最后，微控制器产生一个STCP上升沿，将移位寄存器中的8位数据一次性并行输出到Q0-Q7引脚。这个过程需要微控制器精确的时序控制。

3. 核心功能与特性对比

4. 应用场景分析与选择考量

4.1 MAX7219 的典型应用场景

MAX7219由于其高度集成化和专为LED显示优化的特性，在以下场景中表现卓越：

• 多位数码管显示：这是MAX7219最常见的应用。例如，时间显示器、计数器、电压表、温度计、电子秤等需要显示数字的设备。MAX7219能极大地简化电路，并提供稳定的显示效果。

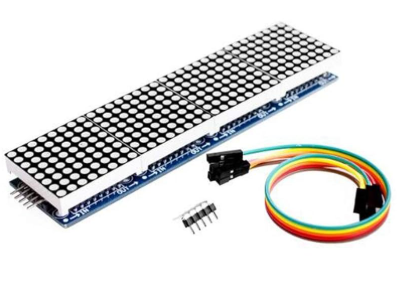

• 点阵LED显示屏：通过将MAX7219与8x8点阵LED模块连接，可以方便地实现滚动字幕、动画或图形显示。每个MAX7219可以驱动一个8x8点阵，多个芯片级联则可以构建更大的显示屏。

• LED指示灯阵列：当需要控制大量独立LED灯（如状态指示灯、游戏灯阵）时，MAX7219能够用最少的微控制器I/O实现对64个LED的独立控制，简化了布线和软件复杂度。

• 需要亮度调节的显示：MAX7219内置的16级亮度控制功能，使其在需要根据环境光线或其他条件调整显示亮度的产品中具有优势，例如夜间使用的设备或节能产品。

选择MAX7219的理由通常是：追求电路简洁、降低微控制器资源占用、需要高质量的多路复用显示、需要内置亮度控制和译码功能。它的成本可能略高于单个74HC595，但考虑到它替代了大量的外部元件和复杂的软件逻辑，整体解决方案的成本和开发时间可能会更低。

4.2 74HC595 的典型应用场景

74HC595作为通用的移位寄存器，其应用范围更为广泛，主要体现在需要扩展微控制器I/O的场合：

• 通用I/O扩展：这是74HC595最基础和最广泛的应用。当微控制器的GPIO引脚不足以驱动所有外设时（例如，控制多个继电器、电机驱动器、开关矩阵），74HC595能以极低的成本扩展8个并行输出。

• 级联LED驱动：虽然不像MAX7219那样集成度高，但74HC595可以用于驱动大量的LED。通过级联多个74HC595，并配合微控制器的软件多路复用，可以驱动任意数量的LED。这在一些对成本敏感、且对微控制器资源消耗不那么在意的项目中很常见。

• 数码管显示（软件译码/多路复用）：虽然MAX7219是数码管的理想选择，但在一些学习项目或特定场景中，也可以使用74HC595来驱动数码管。但这需要微控制器在软件层面实现BCD译码、段码生成和多路扫描，增加了软件复杂度和微控制器负担。

• 矩阵键盘扫描：在某些复杂的矩阵键盘或传感器阵列中，74HC595可以用于驱动行或列，与微控制器的输入引脚配合，实现对大量按键或传感器的扫描。

• 位流数据转换：在一些需要将串行数据转换为并行数据进行处理的系统中，74HC595可以作为数据转换的中间环节。

选择74HC595的理由通常是：成本敏感、需要通用I/O扩展、微控制器资源相对充足、愿意通过软件实现更复杂的逻辑（如多路复用、译码）。它提供了极大的灵活性，但通常需要更多的外部元件和更复杂的软件编程。

5. 编程实现与控制逻辑

5.1 MAX7219 的编程简易性

MAX7219的编程相对简单，因为它处理了大部分底层显示细节。与微控制器通信主要通过发送16位数据包完成，其中高8位是地址（寄存器），低8位是数据。

主要寄存器及其功能：

• No-Op 寄存器 (0x00)：空操作，用于级联多个芯片时传递数据。

• Digit 0-7 寄存器 (0x01-0x08)：用于写入对应位数码管的显示数据。例如，向0x01写入数据表示Digit 0的显示内容。

• Decode Mode 寄存器 (0x09)：设置译码模式。可以为每个Digit独立设置是否使用BCD译码。

• Intensity 寄存器 (0x0A)：设置显示亮度，范围0-15。

• Scan-Limit 寄存器 (0x0B)：设置扫描的位数，例如0x07表示扫描全部8位。

• Shutdown 寄存器 (0x0C)：设置芯片工作模式，0x00为关断，0x01为正常工作。

• Display-Test 寄存器 (0x0F)：测试所有LED，0x01为测试模式，0x00为正常。

编程示例（伪代码）：

// 初始化MAX7219
sendData(0x0C, 0x01); // 唤醒芯片，进入正常工作模式
sendData(0x09, 0x00); // 设置为非译码模式 (或 0xFF 全数字译码)
sendData(0x0B, 0x07); // 设置扫描所有8位
sendData(0x0A, 0x08); // 设置亮度为中等 (8/15)
clearDisplay();       // 清空显示

// 清空显示函数
function clearDisplay() {
  for (i = 1; i <= 8; i++) {
    sendData(i, 0x00); // 关闭所有段
  }
}

// 发送数据函数 (SPI模拟)
function sendData(address, data) {
  LOAD_LOW(); // 拉低LOAD信号，开始传输
  shiftOut(CLK_PIN, DIN_PIN, MSBFIRST, address); // 发送地址
  shiftOut(CLK_PIN, DIN_PIN, MSBFIRST, data);    // 发送数据
  LOAD_HIGH(); // 拉高LOAD信号，结束传输，数据锁存
}

// 显示数字 "123" 在前三位
sendData(0x01, 0x01); // Digit 0 显示 1 (非译码模式下需要段码，译码模式下直接写1)
sendData(0x02, 0x02); // Digit 1 显示 2
sendData(0x03, 0x03); // Digit 2 显示 3

在实际编程中，通常会封装一个库来处理MAX7219的寄存器操作，进一步简化API。例如，很多Arduino库都提供了 max7219.print("123") 这样的高级接口。

5.2 74HC595 的编程复杂度

74HC595的编程相对需要更多的底层控制，因为微控制器需要手动处理数据的移位和锁存。

主要引脚控制：

• DS (Data Serial Input)：数据输入引脚，每次发送一位数据。

• SHCP (Shift Register Clock Input)：移位寄存器时钟，每个上升沿将DS上的数据移入移位寄存器。

• STCP (Storage Register Clock Input)：存储寄存器时钟，每个上升沿将移位寄存器的数据锁存到存储寄存器并并行输出。

• OE (Output Enable)：输出使能，低电平使能输出，高电平高阻态。通常直接接地。

• MR (Master Reset)：主复位，低电平复位移位寄存器，通常接高电平。

• Q0-Q7 (Parallel Output)：并行数据输出。

• Q7' (Serial Output)：串行输出，用于级联。

编程示例（伪代码）：

// 控制74HC595函数
function writeTo595(data) {
  STCP_LOW(); // 拉低存储时钟，准备锁存数据

  // 逐位发送数据
  for (i = 0; i < 8; i++) {
    SHCP_LOW(); // 拉低移位时钟

    if ((data & (1 << (7 - i))) != 0) { // 从最高位开始发送
      DS_HIGH(); // 设置数据引脚为高电平
    } else {
      DS_LOW();  // 设置数据引脚为低电平
    }
    delayMicroseconds(1); // 确保数据稳定
    SHCP_HIGH(); // 拉高移位时钟，数据移入
    delayMicroseconds(1); // 确保时钟脉冲宽度
  }

  STCP_HIGH(); // 拉高存储时钟，数据并行输出
}

// 示例：点亮Q0和Q7
writeTo595(0b10000001); // 二进制表示，Q0和Q7为1

当级联多个74HC595时，需要发送更多的数据位。例如，两个74HC595级联，需要发送16位数据。

// 级联两个74HC595
function writeToTwo595(data1, data2) {
  STCP_LOW();

  // 先发送第二个芯片的数据（因为先进先出，最后一个发送的数据会出现在第一个芯片的输出）
  for (i = 0; i < 8; i++) {
    SHCP_LOW();
    if ((data2 & (1 << (7 - i))) != 0) {
      DS_HIGH();
    } else {
      DS_LOW();
    }
    SHCP_HIGH();
  }

  // 再发送第一个芯片的数据
  for (i = 0; i < 8; i++) {
    SHCP_LOW();
    if ((data1 & (1 << (7 - i))) != 0) {
      DS_HIGH();
    } else {
      DS_LOW();
    }
    SHCP_HIGH();
  }

  STCP_HIGH();
}

// 示例：第一个芯片点亮Q0，第二个芯片点亮Q7
writeToTwo595(0b00000001, 0b10000000);

在实现数码管多路复用时，还需要额外的定时器中断来切换显示位数，并在每次切换时发送对应的段码数据，这进一步增加了软件的复杂度。

6. 优缺点总结

6.1 MAX7219 的优点与局限

优点：

• 高度集成：内置译码器、多路扫描、RAM、亮度控制，极大地简化了硬件电路和软件编程。

• 节省I/O：只需3个微控制器I/O引脚即可驱动8位数码管或64个LED。

• 编程简单：底层显示逻辑由芯片硬件完成，微控制器只需发送高层数据。

• 显示效果好：硬件多路扫描，亮度均匀，刷新率高，无闪烁。

• 低功耗模式：关断模式可以有效降低待机功耗。

• 直接驱动能力：高电流输出，可以直接驱动LED，无需外部限流电阻（只需要一个RSET）。

局限：

• 专用性强：专为共阴极LED显示设计，不适合驱动其他类型的负载或非共阴极显示。

• 成本相对较高：相对于单个74HC595，其芯片成本更高。

• 固定位数：单个芯片只能驱动8位或64个LED，虽然可以级联，但如果需求位数非常少，可能会略显浪费。

6.2 74HC595 的优点与局限

优点：

• 通用性强：作为通用移位寄存器，可用于各种串行转并行的应用，不限于显示。

• 成本低廉：芯片成本非常低，适合大规模应用或成本敏感的项目。

• 灵活度高：输出数据可以任意控制，可以驱动LED、继电器、晶体管等各种负载。

• 易于级联：通过Q7'引脚，可以轻松地级联任意数量的74HC595，实现无限的I/O扩展。

局限：

• 软件复杂：需要微控制器在软件层面实现译码、多路复用、亮度控制等功能，增加了编程复杂度。

• 占用微控制器资源：多路复用和刷新需要定时器和中断，占用微控制器的CPU时间。

• 外部元件多：驱动LED时需要额外的限流电阻，如果驱动高功率负载可能需要额外的驱动电路。

• 显示效果可能不佳：如果软件多路复用设计不当，可能出现显示闪烁或亮度不均的问题。

• 驱动能力相对较弱：输出电流有限，可能需要额外的晶体管或驱动器来驱动大电流负载。

7. 结论与选择建议

MAX7219和74HC595都是非常优秀的数字逻辑芯片，但在功能定位和适用场景上有着清晰的界限。

• 如果你需要驱动共阴极数码管或大量的共阴极LED（如8x8点阵），并且希望最大限度地简化硬件电路和软件编程，降低微控制器的负担，那么MAX7219是你的理想选择。 它提供了一站式的解决方案，让你能够快速、高效地实现高质量的LED显示。尽管其单位成本可能略高，但其带来的开发效率提升和系统简化是显而易见的。

• 如果你需要进行通用I/O扩展，控制的负载类型多样（不限于LED），或者你的项目对成本极其敏感，并且你愿意投入更多的软件开发来处理底层逻辑（如LED的译码、多路复用和刷新），那么74HC595将是更具性价比和灵活性的选择。 它可以作为构建复杂I/O系统或大型LED阵列的基础组件。

在实际项目中，甚至可以将两者结合使用。例如，在一个复杂的系统中，MAX7219负责关键的数字显示部分，而74HC595则用于扩展控制其他通用I/O，从而实现功能的最佳组合。

最终的选择应基于项目需求、成本预算、开发周期、微控制器资源以及工程师的熟悉程度。理解它们各自的优势和局限性，将有助于你在电子设计的道路上做出最明智的决策。
