基于AT89S52的远程报警和控制系统设计方案

　　在现代社会中，远程监控与控制的需求日益增长，从家庭安防到工业自动化，都对实时、可靠的远程操作提出了高要求。本文将详细阐述一个基于经典AT89S52单片机的远程报警和控制系统设计方案。该方案旨在实现对特定环境参数（如温度、湿度、烟雾等）的监测，并在异常情况下触发本地报警及远程通知，同时允许用户通过远程指令进行设备控制。我们将深入探讨系统架构、核心元器件选择、功能原理以及软硬件设计细节，以期构建一个稳定、经济且易于实现的应用系统。

　　系统概述与设计目标

　　本系统以AT89S52单片机为核心控制器，集成多种传感器、本地报警单元、通信模块以及执行机构，旨在实现以下核心功能：

　　数据采集与处理： 实时采集环境数据，如温度、湿度、烟雾浓度、人体移动等，并进行数字化处理。

　　异常事件检测与报警： 根据预设阈值判断数据是否异常，一旦超限立即触发本地声光报警，并通过通信模块发送远程报警信息。

　　远程控制： 用户可以通过远程终端（如手机短信、特定APP或上位机软件）向系统发送控制指令，实现对电器设备（如灯光、风扇、门锁等）的远程开关控制。

　　远程状态查询： 用户可以远程查询当前环境状态及设备运行状态。

　　本地显示与人机交互： 提供本地显示界面，实时显示当前环境数据和系统状态，并提供按键接口进行基本参数设置和模式切换。

　　系统稳定性与可靠性： 保证系统在长时间运行下的稳定性和数据传输的可靠性。

　　成本效益： 优先选择成熟、稳定且成本效益高的元器件。

　　系统总体架构

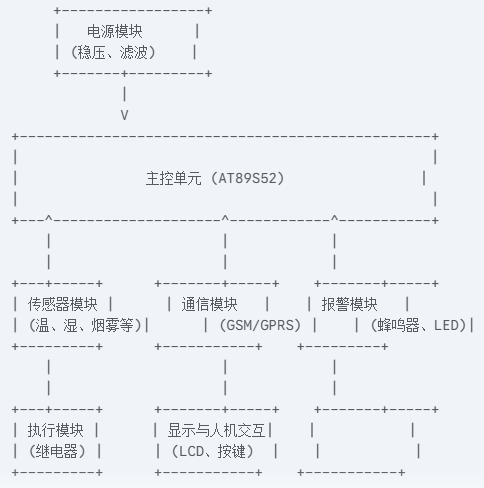

　　本系统可划分为以下几个主要功能模块：

　　主控单元： 以AT89S52单片机为核心，负责系统的数据采集、处理、逻辑判断、通信管理及外设控制。

　　传感器模块： 负责采集各种环境参数，包括温度传感器、湿度传感器、烟雾传感器、红外人体感应器等。

　　报警模块： 包含声光报警器，用于本地异常事件提示。

　　通信模块： 实现远程数据传输和指令接收，通常选用GSM/GPRS模块（如SIM800C）或Wi-Fi模块（如ESP8266）。考虑到短信作为报警的普适性和可靠性，本方案将优先考虑GSM/GPRS模块。

　　执行模块： 包含继电器等，用于接收主控单元指令，驱动外部电器设备。

　　显示与人机交互模块： 包含LCD显示屏和按键矩阵，提供本地信息显示和参数设置功能。

　　电源管理模块： 为系统各部分提供稳定可靠的电源。

　　核心元器件选择与详细解析

　　1. 主控单元：AT89S52 单片机

　　型号： AT89S52

　　作用： 作为整个系统的“大脑”，负责协调和控制所有模块的运行。它执行程序指令，接收传感器数据，处理数据，判断异常，驱动报警器，控制通信模块发送和接收数据，并响应用户控制指令。

　　选择理由：

　　成熟稳定： AT89S52是经典的8位CMOS微控制器，基于Intel 8051内核，技术成熟，资料丰富，开发工具齐全，学习曲线平缓，适合初学者和对成本敏感的项目。

　　高集成度： 片内集成8KB Flash可编程存储器，256字节RAM，32个可编程I/O口，3个16位定时/计数器，一个全双工UART串口，以及中断控制器。这些资源足以满足本系统的需求。

　　低功耗： CMOS技术使其在低功耗模式下具有优秀的表现，适用于需要长时间运行的应用。

　　ISP功能： 支持在系统编程（ISP），方便程序的烧录和更新，无需将芯片从电路板上取下。

　　价格低廉： 相比新型的32位微控制器，AT89S52的价格更具优势，符合成本效益的设计目标。

　　功能：

　　数据处理： 对来自ADC的传感器数据进行线性化、校准和阈值判断。

　　中断管理： 处理来自定时器、串口、外部中断等多种中断源，实现多任务处理。

　　I/O控制： 控制各种外设，如驱动继电器、控制LCD显示、读取按键状态等。

　　串行通信： 通过UART接口与GSM/GPRS模块进行AT指令通信，实现远程数据传输。

　　定时/计数： 实现系统时钟、数据采样周期、报警延时等功能。

　　2. 传感器模块

　　传感器的选择取决于需要监测的环境参数。以下列举几种常用的传感器：

　　a. 温度传感器：DS18B20

　　型号： DS18B20

　　作用： 精确测量环境温度。

　　选择理由：

　　单总线接口： 只需一根数据线即可与AT89S52通信，大大节省了I/O口资源。

　　宽测量范围与高精度： 测量范围通常为-55°C到+125°C，在-10°C到+85°C范围内精度为±0.5°C，满足一般应用需求。

　　数字化输出： 直接输出数字量，避免了模拟信号的误差和A/D转换的复杂性。

　　可编程分辨率： 用户可选择9位至12位的分辨率，权衡测量精度和转换时间。

　　多点测量： 在同一总线上可以连接多个DS18B20传感器，通过其唯一的64位序列号进行寻址，实现多点温度监测。

　　功能： 将感应到的温度转换为数字信号，通过单总线协议传输给AT89S52。

　　b. 湿度传感器：DHT11/DHT22

　　型号： DHT11 或 DHT22

　　作用： 测量环境湿度和温度（DHT22精度更高）。

　　选择理由：

　　数字输出： 同样提供数字输出，简化了电路设计和数据读取。

　　集成度高： 内部集成了温度和湿度传感器，以及ADC和数据处理单元。

　　单总线接口： 与DS18B20类似，也采用单总线通信协议，方便与单片机连接。

　　成本效益： DHT11价格非常亲民，DHT22则在精度和测量范围上有更好的表现，用户可根据项目需求选择。

　　功能： 将感应到的温湿度信息转换为数字信号，通过单总线协议传输给AT89S52。

　　c. 烟雾/可燃气体传感器：MQ-2

　　型号： MQ-2

　　作用： 检测环境中烟雾、液化石油气、丁烷、丙烷、甲烷、酒精、氢气等可燃气体的浓度。

　　选择理由：

　　高灵敏度： 对多种可燃气体具有较高的灵敏度。

　　快速响应与恢复： 能够在短时间内响应气体浓度变化，并在气体消散后迅速恢复。

　　模拟输出： 输出模拟电压信号，其电压大小与气体浓度成正比，需要配合ADC进行采集。

　　稳定性好： 长期稳定性较好，适合长时间在线监测。

　　功能： 感应气体浓度，并输出相应的模拟电压信号。AT89S52通过ADC将其转换为数字量进行处理。

　　d. 人体红外感应器：HC-SR501

　　型号： HC-SR501

　　作用： 检测范围内是否有人体移动。

　　选择理由：

　　被动红外检测： 不发射任何辐射，只接收人体发出的红外线，安全无害。

　　高灵敏度与稳定性： 具有良好的检测灵敏度和抗干扰能力。

　　数字输出： 当检测到人体移动时，输出高电平信号，可以直接连接到AT89S52的I/O口。

　　易于使用： 模块化设计，内置信号处理电路，用户只需接入电源和信号线即可。

　　可调节性： 具备灵敏度和延时时间调节电位器，方便根据实际应用场景进行配置。

　　功能： 检测人体移动，并输出高低电平信号。AT89S52通过外部中断或I/O口轮询方式获取其状态。

　　3. 模拟-数字转换器 (ADC)：PCF8591 (如果使用模拟输出传感器)

　　型号： PCF8591

　　作用： 将模拟传感器（如MQ-2）输出的电压信号转换为数字信号，供AT89S52处理。

　　选择理由：

　　I2C总线接口： 采用两线制I2C总线协议，与AT89S52的I/O口连接简单，节省I/O资源。

　　4路输入/1路输出： 提供4路8位模拟输入通道，可以同时连接多个模拟传感器，并带有一路8位DAC输出（虽然本系统主要用到ADC）。

　　集成度高： 内部集成了ADC、DAC和I2C接口，减少了外部元件数量。

　　价格适中： 是一款性价比高的ADC芯片。

　　功能： 接收模拟电压信号，并根据指令将其转换为8位数字量，通过I2C总线发送给AT89S52。

　　4. 通信模块：SIM800C GSM/GPRS模块

　　型号： SIM800C (或相似型号，如SIM900A)

　　作用： 实现系统与远程用户之间的双向通信，主要用于发送报警短信、接收控制指令和远程查询。

　　选择理由：

　　GSM/GPRS功能： 支持GSM四频段，在全球范围内广泛使用，能够发送和接收短信、进行数据通信（GPRS）。短信作为报警通知方式，具有高可靠性和普适性。

　　AT指令集： 采用标准的AT指令集进行控制，与AT89S52通过UART串口通信，编程简单。

　　集成度高： 模块内部集成了SIM卡接口、天线接口以及必要的电源管理电路。

　　稳定性好： SIMCOM的模块在市场上口碑良好，稳定性高。

　　低功耗模式： 支持低功耗模式，有助于延长系统在备用电源下的续航时间。

　　功能：

　　短信收发： 通过AT指令实现短信的发送和接收，用于报警通知和远程控制。

　　GPRS数据传输： 可以通过GPRS建立TCP/IP连接，实现更复杂的数据交互（如果需要更高级的功能）。

　　电话功能： 虽然本系统主要用于短信和数据，但GSM模块也支持语音通话。

　　注意事项： SIM800C模块通常需要较大的瞬时电流（峰值可达2A左右），因此需要一个单独的稳压电源模块为其供电，并确保电源纹波小。

　　5. 报警模块

　　a. 有源蜂鸣器

　　型号： 5V有源蜂鸣器

　　作用： 在检测到异常情况时发出声音报警。

　　选择理由：

　　使用简单： 有源蜂鸣器内部集成了震荡电路，只需接入DC电源即可发出声音，直接由AT89S52的I/O口驱动即可。

　　声音响亮： 能够产生足够响亮的声音，起到警示作用。

　　功能： 接收AT89S52的控制信号，发出连续或间歇的报警音。

　　b. LED指示灯

　　型号： 常用5mm LED (红、绿、黄等)

　　作用： 提供直观的视觉指示，表示系统状态（如正常、报警、通信中等）。

　　选择理由：

　　价格低廉，易于获取： 最常用的电子元件。

　　功耗低： 节省能源。

　　多种颜色： 可以根据不同状态选择不同颜色的LED，增强指示效果。

　　功能： 接收AT89S52的控制信号，点亮或闪烁，指示系统状态。

　　6. 执行模块：继电器模块

　　型号： 5V继电器模块 (如SRD-05VDC-SL-C)

　　作用： 作为执行机构，用于控制交流或大电流直流设备（如灯光、风扇、电动门锁等）的开关。

　　选择理由：

　　电隔离： 继电器通过电磁原理实现控制，将弱电控制电路与强电负载电路完全隔离，提高了系统的安全性和抗干扰能力。

　　高负载能力： 能够承受比单片机I/O口大得多的电流和电压，驱动高功率设备。

　　模块化： 继电器模块通常集成了驱动电路（如三极管）和光耦，可以直接由单片机I/O口驱动，简化了外围电路设计。

　　功能： 接收AT89S52发出的控制信号（通常是高电平或低电平），驱动继电器触点闭合或断开，从而控制外部电器设备的通断电。

　　7. 显示与人机交互模块

　　a. LCD显示屏：1602 LCD

　　型号： 1602 LCD (带I2C适配器更佳，可节省I/O口)

　　作用： 本地显示实时传感器数据、系统状态、报警信息、网络状态等。

　　选择理由：

　　价格低廉，易于获取： 1602 LCD是市场上最常见的字符型LCD。

　　字符显示： 可以显示两行共32个字符，足以显示关键信息。

　　编程简单： 有成熟的驱动库和例程，方便开发。

　　I2C接口适配器： 如果选择带I2C适配器的1602 LCD，可以大大减少AT89S52的I/O口占用（仅需2根I/O口，SDA和SCL），对于I/O资源有限的AT89S52非常有利。

　　功能： 接收AT89S52发送的字符数据，在屏幕上显示。

　　b. 按键矩阵

　　型号： 独立按键或4x4矩阵键盘

　　作用： 提供本地人机交互界面，用于设置报警阈值、布撤防、查询当前状态、进入调试模式等。

　　选择理由：

　　简单可靠： 按键是常用且可靠的输入设备。

　　灵活配置： 可以根据需求配置少量独立按键或多功能矩阵键盘。

　　成本低廉： 构成按键电路的元件（按键、电阻）成本极低。

　　功能： 当用户按下按键时，改变相应I/O口的电平状态，AT89S52通过检测这些电平变化来识别用户输入。

　　8. 电源管理模块

　　a. 稳压芯片：LM7805

　　型号： LM7805

　　作用： 将较高的输入电压（如9V/12V适配器输入）稳定转换为系统所需的5V直流电压，为AT89S52、传感器、LCD等大部分模块供电。

　　选择理由：

　　线性稳压： 输出纹波小，电源质量高，有利于敏感数字电路的稳定运行。

　　使用简单： 典型的三端稳压器，只需几个外部电容即可构成稳压电路。

　　成本低廉，易于获取： 广泛应用的稳压芯片。

　　可靠性高： 具有过热和过流保护功能。

　　功能： 接收输入电压，通过内部调整将其稳定在5V输出。

　　b. DC-DC降压模块：MP1584EN (或LMS1117-3.3V)

　　型号： MP1584EN (或LMS1117-3.3V)

　　作用： 为某些需要3.3V供电的模块（如某些版本的ESP8266或更低功耗的传感器）提供独立的3.3V电源。

　　选择理由：

　　高效率： MP1584EN是开关降压芯片，效率远高于线性稳压器，尤其是在输入电压较高时，发热量小，适用于需要较大电流或电池供电的场合。LMS1117-3.3V是低压差线性稳压器，适合小电流且需要精确3.3V的场合。

　　体积小巧： MP1584EN模块通常体积很小。

　　稳定性： 能够提供稳定的3.3V输出。

　　功能： 将5V或更高电压转换为稳定的3.3V，供相应模块使用。

　　c. 滤波电容

　　型号： 电解电容 (如100uF, 470uF, 1000uF)、陶瓷电容 (如0.1uF)

　　作用： 用于电源滤波，平滑电压，吸收瞬时电流冲击，抑制高频噪声，确保系统各模块供电稳定。

　　选择理由：

　　必要性： 任何数字电路和通信模块都对电源的稳定性有严格要求。

　　组合使用： 大容量电解电容用于低频滤波和储能，小容量陶瓷电容用于高频去耦。

　　功能： 储能和滤波。

　　系统软件设计

　　软件是实现系统功能的关键。基于AT89S52的系统软件通常采用C语言或汇编语言开发，并通过Keil uVision等IDE进行编译烧录。软件设计应遵循模块化、分层设计的原则，提高代码的可读性、可维护性和可扩展性。

　　1. 主程序流程

　　系统上电后，主程序会进行一系列初始化操作，然后进入主循环，不断执行以下任务：

　　系统初始化：

　　端口初始化（I/O口方向、电平）。

　　定时器/计数器初始化。

　　UART串口初始化（波特率、数据格式）。

　　LCD初始化。

　　传感器初始化（如果有）。

　　GSM/GPRS模块初始化（发送AT指令配置模块）。

　　主循环 (While(1))：

　　如果是控制指令（如“#开灯#”、“#关风扇#”），则驱动相应继电器动作。

　　如果是查询指令（如“#查询温度#”），则读取当前传感器数据并回复短信。

　　本地声光报警（蜂鸣器鸣叫、LED闪烁）。

　　通过GSM模块发送报警短信到预设手机号。

　　（可选）通过GPRS上传数据到服务器。

　　传感器数据采集： 定时读取各个传感器的数据。

　　数据处理与判断： 对采集到的数据进行单位转换、校准，并与预设阈值进行比较。

　　报警逻辑： 如果数据超出阈值（如温度过高、烟雾浓度超标、人体移动检测到），则触发报警流程。

　　远程控制指令解析： 定时检查GSM模块是否接收到新的短信。如果收到，解析短信内容，判断是否为有效控制指令。

　　本地显示更新： 定时更新LCD显示，显示当前环境数据、系统状态、通信状态等。

　　按键处理： 轮询或中断方式检测按键状态，响应用户操作（如设置阈值、布防/撤防）。

　　看门狗复位： 定时喂狗，防止程序跑飞。

　　2. 关键功能模块的软件实现

　　a. 传感器数据采集

　　DS18B20： 遵循OneWire协议，实现读ROM、跳过ROM、转换温度、读暂存器等操作。

　　DHT11/DHT22： 遵循其单总线协议，通过时序控制发送请求信号，然后接收传感器发送的40位数据（温度和湿度）。

　　MQ-2 (结合PCF8591)： 软件通过I2C协议读写PCF8591的寄存器，选择模拟输入通道，启动A/D转换，并读取转换后的数字值。需要进行AD值到实际气体浓度的映射。

　　HC-SR501： 直接读取相应I/O口的高低电平状态，结合定时器实现延时和防抖。

　　b. UART串口通信

　　与GSM模块通信： 通过AT89S52的串口发送AT指令控制GSM模块，接收模块返回的数据。需要实现发送字符串、接收单个字符、接收指定长度数据、判断结束符等函数。

　　中断驱动： 建议使用串口中断接收数据，避免主程序因等待数据而阻塞。

　　c. 短信收发协议

　　短信发送： 通过AT+CMGF=1 (Text模式) 或 AT+CMGF=0 (PDU模式) 设置短信模式，然后使用AT+CMGS指令发送短信。需要处理短信内容编码（如GSM 7-bit编码、UCS2编码）。

　　短信接收： 通过AT+CMGR=index读取指定索引的短信，或设置新短信到来时通过AT+CNMI指令上报给单片机。需要解析短信内容，提取发件人号码和短信文本。

　　d. LCD驱动

　　直接I/O驱动： 如果不使用I2C适配器，则需要编写软件模拟并行通信协议，控制LCD的E、RS、RW以及数据线。

　　I2C驱动： 如果使用I2C适配器，则编写I2C通信协议，通过发送命令和数据到适配器，由适配器转换后驱动LCD。

　　e. 按键处理

　　扫描方式： 定时扫描按键I/O口状态。

　　防抖： 软件延时或定时器中断方式实现按键消抖，避免误触。

　　长按/短按： 可以通过定时器判断按键按下时间，实现长按和短按功能。

　　f. 报警逻辑

　　根据设定的阈值，判断传感器数据是否异常。

　　一旦异常，立即触发本地蜂鸣器和LED报警。

　　启动定时器，延时一段时间后发送短信报警，防止瞬时波动引起的误报。

　　设置报警复位机制，如通过按键或远程指令解除报警。

　　系统供电与保护

　　电源适配器： 建议采用12V/1A或12V/2A的直流电源适配器作为主电源输入。

　　稳压电路： 使用LM7805将12V降压至5V，为AT89S52、大部分传感器、LCD等供电。

　　SIM800C独立供电： 由于SIM800C在发送数据时会有较大的瞬时电流，建议为其提供独立的DC-DC稳压模块（如MP1584EN模块，将其输出设为SIM800C所需电压，通常为3.4V-4.4V，模块一般工作在4V左右），以确保其稳定工作，并避免其瞬时大电流对AT89S52造成干扰。

　　电源滤波： 在电源输入端和各主要模块的电源引脚处，添加适当容量的电解电容和陶瓷电容进行滤波和去耦，确保供电稳定。

　　看门狗： 在AT89S52程序中启用看门狗定时器，防止程序跑飞，提高系统稳定性。

　　ESD保护： 在对外接口（如按键、通信接口）处可以考虑添加ESD保护器件。

　　熔丝保护： 在电源输入端串联自恢复熔丝，防止短路过流损坏电路。

　　系统调试与测试

　　分模块调试： 优先对各个独立模块进行调试，如先调试LCD显示、再调试传感器数据读取、最后调试GSM通信。

　　串口助手： 使用串口助手与GSM模块进行AT指令交互，验证模块功能是否正常。

　　LED指示： 利用LED指示灯作为调试辅助，显示程序运行状态或数据处理结果。

　　逐步集成： 待各模块功能验证无误后，逐步集成到主程序中进行整体联调。

　　压力测试： 对系统进行长时间运行测试，模拟各种异常情况（如断电、信号弱、传感器故障等），验证系统的稳定性和可靠性。

　　远程测试： 通过实际的手机短信发送控制指令和接收报警信息，验证远程功能。

　　未来扩展与优化方向

　　虽然AT89S52是一个成熟稳定的平台，但如果未来有更高要求，可以考虑：

　　更换主控芯片： 如果需要更复杂的网络功能、更快的处理速度、更多的I/O口或更丰富的外设接口，可以考虑升级到STM32等ARM Cortex-M系列微控制器。

　　网络通信： 除了短信，可以集成Wi-Fi模块 (如ESP8266/ESP32) 或以太网模块，实现基于MQTT/HTTP协议的数据上传到云平台，通过手机APP进行更友好的远程监控和控制。

　　语音提示： 集成语音播放模块，实现语音报警或语音播报系统状态。

　　电池备份： 增加备用电池和充电管理电路，确保在主电源中断时系统仍能持续工作一段时间。

　　SD卡存储： 增加SD卡模块，用于存储历史数据和事件日志。

　　多传感器融合： 增加更多类型的传感器，如光照传感器、火焰传感器、水浸传感器等，构建更全面的监控系统。

　　Web服务器： 如果使用带Wi-Fi或以太网的MCU，可以在设备上搭建简单的Web服务器，通过浏览器直接访问和控制。
