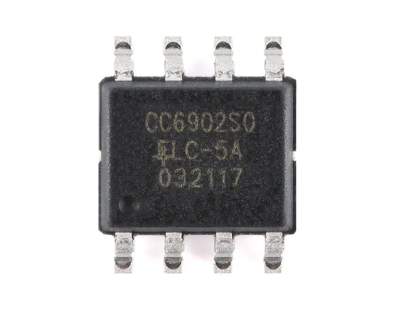

原标题：CC6902霍尔电流采集模块

CC6902霍尔电流采集模块的详细设计与元器件选型

CC6902霍尔电流采集模块是一款专为精确测量电流而设计的电子设备，广泛应用于工业自动化、电源管理、电池监测、电机控制以及新能源系统等多个领域。该模块的核心优势在于其采用非接触式霍尔效应原理进行电流测量，有效避免了传统分流器测量方式带来的功耗、隔离以及大电流发热等问题，同时具备出色的电气隔离性能和高线性度，确保了测量结果的准确性和可靠性。本篇文章将深入探讨CC6902霍尔电流采集模块的设计理念、关键元器件的选择及其功能，并详细阐述为何选择这些特定型号的元器件。

霍尔电流采集模块的工作原理概述

霍尔电流采集模块基于霍尔效应原理工作。当电流流过导线时，会在导线周围产生一个磁场。霍尔传感器放置在该磁场中，其内部的霍尔元件在垂直于电流方向和磁场方向的平面内产生一个与磁场强度成正比的霍尔电压。通过精确测量这个霍尔电压，并经过后续的信号处理和放大，就可以间接推导出流过导线的电流大小。这种非接触式测量方式避免了测量电路与被测电路之间的直接电气连接，从而实现了电气隔离，提高了系统的安全性和抗干扰能力。

CC6902霍尔电流采集模块的关键元器件选型与功能

CC6902霍尔电流采集模块的实现需要一系列精心选择的元器件协同工作，以确保其高性能、高可靠性和精确性。以下将详细介绍各个关键部分及其优选元器件。

1. 核心霍尔传感器

优选元器件型号：Allegro ACS712系列（如ACS712ELCTR-20A-T）

器件作用： 霍尔传感器是模块的核心，负责将电流产生的磁场转换为可测量的电压信号。其性能直接决定了模块的测量精度、线性度、响应速度以及温度稳定性。

为何选择这颗元器件： Allegro的ACS712系列霍尔传感器因其卓越的性能和广泛的应用而成为理想选择。

• 集成度高： ACS712系列是一款集成式霍尔效应电流传感器IC，内部集成了精密低偏移线性霍尔传感器电路和铜质电流路径。这意味着它直接将霍尔元件、信号调理电路和低阻抗电流路径封装在一起，大大简化了外部电路设计，减少了PCB空间，并降低了整体系统成本。

• 非接触式测量： 其内部电流路径与霍尔传感器电隔离，可承受高达2.1 kV的RMS隔离电压，为被测电路和测量电路之间提供了出色的电气隔离，提高了系统的安全性和抗干扰能力。

• 宽电流范围： ACS712系列提供多种电流测量范围（如±5A、±20A、±30A等），可以根据实际应用需求选择合适的型号，满足从几安培到数十安培的测量要求。以ACS712ELCTR-20A-T为例，其量程为±20A，能够满足大多数中等电流测量的需求。

• 高精度与线性度： 采用Allegro专有的霍尔IC技术，ACS712系列在整个工作温度范围内都保持高精度，通常在室温下具有1.5%的典型输出误差，并提供出色的线性度，确保测量结果与实际电流之间的良好线性关系。

• 低功耗： 静态电流消耗通常较低，有助于降低模块的整体功耗。

• 低噪声模拟输出： 输出是与交流或直流电流成比例的模拟电压，且输出噪声较低，便于后续的AD转换器进行高精度采样。

• 小封装： 采用SOIC-8表面贴装封装，便于自动化生产和集成到紧凑的设计中。

元器件的功能： ACS712系列霍尔传感器通过测量电流在内部铜质路径中产生的磁场，将其转换为一个与电流大小成比例的模拟电压信号。这个模拟电压信号作为模块的原始输出，将送往后续的信号调理和A/D转换电路。

2. 信号调理电路

霍尔传感器的输出信号通常比较微弱，且可能包含噪声，需要进行放大、滤波等处理，以便后续的模数转换器（ADC）能够准确采集。

2.1 精密运算放大器

优选元器件型号：Texas Instruments OPA344系列（如OPA344UA）或Analog Devices AD8605系列

器件作用： 运算放大器用于放大霍尔传感器的输出信号，使其电压范围与ADC的输入范围相匹配，并提供必要的缓冲和电平转换。同时，高精度运放能够减小信号放大过程中的误差。

为何选择这颗元器件：

• 高精度与低偏移电压： OPA344和AD8605系列都是轨到轨、CMOS高精度运算放大器，具有极低的输入失调电压（通常在几百微伏以内），这对于保持测量精度至关重要，因为任何偏移都会直接影响零点和线性度。

• 轨到轨输入/输出： 它们支持轨到轨输入和输出摆幅，这意味着它们的输入和输出电压可以接近电源电压轨，这对于单电源供电系统尤为重要，可以充分利用ADC的输入范围，提高信号动态范围。

• 低噪声： 低噪声特性有助于提高信号的信噪比，减少测量误差。

• 低功耗： 对于便携式或功耗敏感的应用，低功耗运放可以延长电池寿命或降低系统散热要求。

• 宽电源范围： 这些运放通常支持较宽的单电源或双电源供电范围，增加了设计的灵活性。

元器件的功能： 运算放大器通常配置为非反相放大器或差分放大器，对霍尔传感器的输出电压进行放大。放大倍数根据霍尔传感器的灵敏度和ADC的输入范围进行调整。例如，如果霍尔传感器输出每安培100mV，而ADC输入范围为0-3.3V，那么可能需要适当的放大以充分利用ADC的量程。

2.2 精密参考电压源

优选元器件型号：Analog Devices ADR3412或Texas Instruments REF5030

器件作用： 为ADC提供一个稳定、精确的参考电压。ADC的测量精度直接依赖于其参考电压的稳定性。任何参考电压的波动都会直接导致测量误差。

为何选择这颗元器件：

• 高精度与低温度漂移： ADR3412和REF5030都是高精度、低噪声、低温度漂移的参考电压源。低温度漂移确保了模块在不同环境温度下仍能保持高测量精度。

• 低噪声： 噪声对ADC的性能有直接影响，低噪声参考电压源有助于提高ADC的有效位数。

• 高长期稳定性： 优秀的长期稳定性确保模块在长期运行中性能不下降。

• 宽输入电压范围： 能够从一个相对宽泛的输入电压范围产生稳定的输出参考电压。

元器件的功能： 提供一个固定、精确的电压作为ADC的基准电压。例如，一个3.0V的参考电压意味着ADC将把输入信号的电压与3.0V进行比较，并将其转换为数字量。

2.3 滤波电容与电阻

优选元器件型号：多层陶瓷电容器（MLCC）如村田GRM系列，金属膜电阻器如厚声RGP系列

器件作用： 滤波电容和电阻构成RC低通滤波器，用于滤除信号中的高频噪声和毛刺，保证进入ADC的信号是平滑且干净的。电容用于旁路电源噪声，确保供电稳定。

为何选择这颗元器件：

• 稳定性： MLCC电容具有良好的温度稳定性和频率特性，适用于滤波和旁路。金属膜电阻具有低温度系数和高精度，确保滤波网络的稳定性。

• 可靠性： 知名品牌的产品在可靠性方面表现优异。

• 成本效益： 这些是通用的基础元器件，成本相对较低，易于获取。

元器件的功能： 构成模拟低通滤波器，抑制高频噪声。同时，在运放和ADC的电源引脚附近放置去耦电容，以滤除电源线上的高频噪声，为芯片提供稳定的工作电压。

3. 模数转换器（ADC）

优选元器件型号：Texas Instruments ADS1115或Microchip MCP342X系列（如MCP3424）

器件作用： ADC将经过调理的模拟电压信号转换为数字信号，以便微控制器进行处理和计算。其分辨率、采样率和精度直接影响模块的最终测量性能。

为何选择这颗元器件：

• 高分辨率： ADS1115是一款16位高精度ADC，而MCP3424是一款18位高分辨率Delta-Sigma ADC。更高的分辨率意味着能够捕捉更小的电压变化，从而提供更精细的电流测量。例如，16位ADC对于5V输入范围可以分辨到5V/216≈76μV，18位则更高。

• 低噪声： Delta-Sigma架构的ADC通常具有较低的噪声特性，有助于实现高精度测量。

• 集成PGA： ADS1115集成了可编程增益放大器（PGA），允许用户根据输入信号范围设置不同的增益，从而优化ADC的利用率和测量精度。MCP3424也提供增益设置选项。

• 多种输入通道： ADS1115通常提供4个单端或2个差分输入通道，MCP3424提供4个差分输入通道，使得一个ADC可以同时测量多个霍尔传感器或用于其他传感器的测量。

• I2C接口： 这些ADC通常采用I2C通信接口，与微控制器连接方便，所需的引脚数量少，简化了电路设计。

• 低功耗： 它们通常设计为低功耗器件，适用于功耗敏感的应用。

元器件的功能： ADC将霍尔传感器经过调理后的模拟电压信号转换为对应的数字值。这个数字值随后通过I2C总线发送给微控制器进行进一步的计算和处理。

4. 微控制器（MCU）

优选元器件型号：STMicroelectronics STM32F系列（如STM32F030C8T6）或Microchip PIC16F系列（如PIC16F887）

器件作用： 微控制器是模块的“大脑”，负责：

• 通过I2C接口与ADC通信，读取数字化的电流数据。

• 进行数据处理，包括单位换算、校准、滤波算法等。

• 实现通信接口（如UART、SPI、I2C等）与其他系统进行数据传输。

• 控制模块的工作状态和提供诊断功能。

为何选择这颗元器件：

• 强大的处理能力： STM32F系列基于ARM Cortex-M0/M3/M4内核，具有较强的处理能力，足以应对复杂的数字滤波和数据处理任务。PIC16F系列也是可靠的选择，尤其在成本和功耗敏感的应用中。

• 丰富的片上资源： 集成ADC接口、多种通信接口（I2C, SPI, UART）、定时器、GPIO等，方便外设连接和功能扩展。

• 成熟的开发生态系统： ST和Microchip都提供完善的开发工具、库和社区支持，加速开发进程。

• 低功耗模式： STM32系列提供多种低功耗模式，有助于优化模块的整体功耗。

• 成本效益： 这些MCU系列提供了不同性能和价格点的选择，可以根据具体需求进行平衡。

元器件的功能： 微控制器通过编程实现模块的各种功能。它从ADC获取原始数字数据，并根据预设的校准参数和算法将其转换为实际的电流值（例如，安培）。然后，这个电流值可以通过串口、SPI或其他方式输出给外部系统。MCU还可以实现过流保护、欠流报警等附加功能。

5. 隔离电源模块

优选元器件型号：Murata MGJ2系列或Recom RSE系列（如RSE-0505S/H）

器件作用： 虽然霍尔传感器本身提供了电气隔离，但在某些高精度或复杂系统中，为了进一步提高系统的抗干扰能力，或为数字处理部分提供独立的、干净的电源，会采用隔离电源模块。它将输入电源（通常是主电源）转换为一个与输入隔离的、稳定的输出电压，用于为模块的模拟或数字部分供电。

为何选择这颗元器件：

• 高隔离电压： 提供高耐压（通常为数千伏），确保输入和输出之间的电气隔离，有效防止地环路和共模噪声的干扰。

• 低纹波噪声： 输出电压纹波低，为精密模拟电路提供干净的电源，避免噪声引入测量误差。

• 效率： 较高的转换效率可以减少发热，提高模块的整体可靠性。

• 紧凑尺寸： 小型化封装有助于节省PCB空间。

元器件的功能： 将系统主电源（例如5V或12V）转换为霍尔传感器、运放、ADC等模拟器件所需的独立、隔离电源，确保模拟部分的电源纯净，不受数字部分的噪声干扰，进一步提升测量精度和系统稳定性。

6. 电源管理与保护电路

6.1 线性稳压器（LDO）

优选元器件型号：Microchip MCP1700或Analog Devices ADP150

器件作用： 将输入电压（可能来自隔离电源或直接来自外部供电）稳定到一个适合MCU、ADC和运放等器件工作的精确电压。

为何选择这颗元器件：

• 低噪声： 高性能LDO具有低输出噪声，这对于模拟电路的供电至关重要，能减少电源纹波对测量精度的影响。

• 高PSRR（电源抑制比）： 能够有效抑制输入电源中的噪声，提供更纯净的输出电压。

• 低压差： 在输入电压接近输出电压时也能正常工作，适用于电池供电等应用。

元器件的功能： 为模块的各个芯片提供稳定、干净的直流电源，例如，将5V或12V输入电压转换为3.3V或5V，供MCU、ADC和运放使用。

6.2 ESD保护器件

优选元器件型号：Littelfuse SP3022-04UTG或STMicroelectronics USBLC6-4SC6

器件作用： 在模块的输入/输出接口（如电源输入、通信接口）处提供静电放电（ESD）保护，防止静电击穿敏感的电子元器件。

为何选择这颗元器件：

• 快速响应时间： 能够在极短的时间内（纳秒级）钳位过电压，保护后级电路。

• 低钳位电压： 在ESD事件发生时，将电压钳位到一个足够低的水平，以保护敏感器件。

• 低电容： 特别是对于高速数据线，低寄生电容的ESD保护器件可以避免信号失真。

元器件的功能： 当外部发生静电放电时，ESD保护器件会迅速导通，将静电能量导入地线，保护模块内部的芯片免受损坏。

7. 通信接口

优选元器件型号：标准排针或接线端子

器件作用： 提供模块与其他系统（如PLC、上位机、其他控制器）进行数据交换和供电的物理接口。

为何选择这颗元器件：

• 通用性： 排针和接线端子是电子产品中最常见的接口形式，易于连接和兼容。

• 可靠性： 适当选择高质量的连接器可以确保连接的牢固和可靠。

• 成本效益： 这些是成本较低的通用元器件。

元器件的功能： 允许外部系统向CC6902模块供电，并接收模块输出的电流测量数据，或向模块发送控制指令（如果模块支持）。根据具体应用，接口可以是简单的GPIO、UART、SPI、I2C，甚至是CAN或RS485，以满足不同通信需求。

CC6902霍尔电流采集模块的整体设计考量

在设计CC6902霍尔电流采集模块时，除了上述元器件的选择，还需要考虑以下几个关键方面：

1. PCB布局设计

• 模拟与数字分离： 严格遵循模拟地和数字地分离的原则，并进行单点接地，以最大程度地减少噪声耦合。

• 电源完整性： 确保电源线宽，合理布置去耦电容，靠近芯片引脚，减少电源噪声。

• 信号完整性： 保持信号线短且直接，避免环路，尤其是高频信号和敏感的模拟信号。

• 散热设计： 如果模块需要测量大电流，霍尔传感器本身或电源管理部分可能会产生热量，需要考虑PCB的散热能力，必要时增加散热焊盘或散热片。

2. 软件算法

• 校准： 对模块进行精确的零点和增益校准，以消除元器件偏差和温度漂移带来的误差。这通常在生产过程中进行，并将校准参数存储在MCU的非易失性存储器中。

• 数字滤波： 在MCU中实现数字低通滤波（如滑动平均滤波、IIR/FIR滤波等），进一步平滑ADC采集到的数据，消除高频噪声。

• 温度补偿： 如果霍尔传感器的温度漂移较大，可以考虑通过NTC热敏电阻测量环境温度，并在软件中进行温度补偿，以提高模块在宽温度范围内的精度。

• 异常检测与保护： 软件可以实现过流报警、欠流报警、传感器故障检测等功能，提高系统的可靠性。

3. 环境适应性

• 工作温度范围： 选择满足预期工作温度范围的元器件，并进行相应的测试。

• 抗干扰能力： 在设计中加入必要的EMI/EMC防护措施，如共模扼流圈、铁氧体磁珠等，以提高模块在复杂电磁环境下的抗干扰能力。

• 机械强度： 考虑模块在实际应用中的振动、冲击等机械应力，选择合适的封装和固定方式。

结语

CC6902霍尔电流采集模块的设计是一个系统工程，涉及霍尔效应原理、模拟信号处理、数字信号处理、电源管理以及通信接口等多个领域的知识。通过精心选择Allegro ACS712系列霍尔传感器、TI/AD高精度运放、TI/Microchip高分辨率ADC以及STM32/PIC系列微控制器等核心元器件，并结合严谨的PCB布局、精确的软件算法以及全面的环境适应性考量，可以构建出性能卓越、稳定可靠的霍尔电流采集模块。这种模块不仅能够提供高精度的电流测量，更能通过其固有的电气隔离特性，为各种工业和消费电子应用提供安全、高效的解决方案。随着物联网和工业4.0的不断发展，对精确电流测量的需求日益增长，CC6902霍尔电流采集模块将继续在各个领域发挥其关键作用。
