原标题：电荷放大器原理

一、电荷放大器定义与核心功能

1.1 定义
电荷放大器（Charge Amplifier）是一种高输入阻抗、低输出阻抗的运算放大器电路，用于将压电传感器（如压电陶瓷、压电晶体）输出的微弱电荷信号转换为电压信号，并进行放大。

1.2 核心功能

• 电荷-电压转换：将压电传感器因机械应力产生的电荷（pC级）转换为可测量的电压（mV/V级）。

• 抑制电缆电容影响：通过反馈电容（Cf）抵消传感器与电缆的寄生电容，保证信号稳定性。

• 低频响应优化：通过反馈电阻（Rf）消除直流漂移，实现准静态力测量（如称重、振动长期监测）。

二、电荷放大器工作原理

2.1 基本电路结构
电荷放大器由运算放大器、反馈电容（Cf）、反馈电阻（Rf）组成，典型电路如下：

2.2 关键公式推导

• 电荷-电压关系：

• 压电传感器输出电荷 Q 与反馈电容 Cf 的关系为：

- 负号表示输出电压与输入电荷相位相反（反相放大）。

• 反馈电阻作用：

• Rf 用于泄放反馈电容上的电荷，防止直流饱和，其时间常数 τ=Rf⋅Cf 需远大于信号周期（如 τ>100T）。

2.3 信号传输过程

1. 压电效应：传感器受应力产生电荷 Q。

2. 电荷转移：电荷通过高阻抗输入端进入运放反相输入端（虚地，电压近似为0）。

3. 反馈平衡：运放输出电压 Vout 通过 Cf 产生反馈电荷 Qf=Cf⋅Vout，与输入电荷 Q 平衡。

4. 稳定输出：最终 Vout=−Q/Cf，实现电荷-电压转换。

三、电荷放大器关键参数与性能指标

四、电荷放大器设计要点

4.1 反馈电容（Cf）选择

• 增益匹配：根据传感器灵敏度（如10pC/N）选择 Cf：

• 若需输出1V/N，则 Cf=10pF（因 Vout=−Q/Cf=−10pC/10pF=−1V）。

• 稳定性：Cf 需采用高精度、低漏电的聚苯乙烯或NPO陶瓷电容。

4.2 反馈电阻（Rf）选择

• 时间常数：τ=Rf⋅Cf 需满足：

• 对于10Hz信号，τ>100/10=10s，即 Rf>10s/Cf（如 Cf=100pF，则 Rf>1011Ω）。

• 噪声抑制：Rf 过大会引入热噪声，需权衡噪声与稳定性。

4.3 噪声与干扰抑制

• 屏蔽设计：传感器与电荷放大器需采用同轴电缆连接，外层屏蔽接地。

• 电源滤波：运放电源需加去耦电容（如0.1μF陶瓷电容 + 10μF钽电容）。

• 共模抑制：选择高共模抑制比（CMRR）的运放（如>100dB）。

五、电荷放大器应用场景

5.1 振动与冲击测量

• 案例：桥梁振动监测、汽车碰撞测试。

• 要求：高频响应（>10kHz）、低噪声。

5.2 压电加速度计

• 案例：飞机发动机振动监测。

• 要求：高灵敏度（>1V/g）、抗冲击。

5.3 准静态力测量

• 案例：电子秤、材料压力测试。

• 要求：低频响应（<0.1Hz）、高稳定性。

5.4 声学与超声

• 案例：超声探伤、麦克风前置放大。

• 要求：宽带宽（20Hz~200kHz）、低失真。

六、电荷放大器优缺点对比

七、案例：基于AD8221的电荷放大器设计

1. 电路参数

• 传感器灵敏度：50pC/g

• 目标输出：1V/g

• 反馈电容 Cf：50pF（Vout=−Q/Cf=−50pC/50pF=−1V）

• 反馈电阻 Rf：1011Ω（满足 τ=10s）

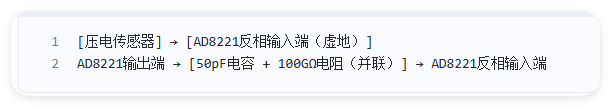

2. 电路图

3. 仿真结果

• 输入电荷：50pC（对应1g加速度）

• 输出电压：-1V（相位可通过反相器调整）

• 带宽：0.01Hz ~ 100kHz（由AD8221带宽决定）

4. PCB设计注意事项

• 反馈元件（Cf、Rf）需靠近运放引脚，减少寄生参数。

• 电源线加宽（>0.5mm），降低压降。

• 接地层采用单点接地，避免地环路干扰。

结语

电荷放大器是压电传感器信号处理的核心电路，其设计需综合考虑增益、稳定性、噪声、抗干扰等因素。通过合理选择反馈电容和电阻，可实现高精度、宽频带、低噪声的信号转换。未来，随着MEMS压电传感器、物联网的发展，电荷放大器将向集成化、低功耗、智能化方向演进，为工业测量、医疗健康等领域提供更可靠的解决方案。
