GD25Q127CS中文技术手册

一、产品概述

GD25Q127CS是兆易创新（GigaDevice）推出的一款高性能128Mbit（16MB）串行NOR闪存芯片，采用SPI（Serial Peripheral Interface）接口协议，支持标准SPI、双I/O（Dual SPI）和四I/O（Quad SPI）模式，最高时钟频率达104MHz。该芯片以低功耗、高可靠性和灵活的架构设计，广泛应用于消费电子、工业控制、汽车电子、物联网等领域，成为国产存储芯片的标杆产品。

作为第三代SPI NOR闪存，GD25Q127CS在传输速率、编程效率、安全功能等方面实现突破。其四I/O模式下数据传输速率高达416Mbits/s，是传统SPI接口的4倍；页编程时间仅0.5ms，扇区擦除时间50ms，显著提升系统响应速度；支持XIP（eXecute In Place，就地执行）功能，可直接从闪存运行代码，减少RAM占用，降低系统成本。

二、工作原理

GD25Q127CS基于浮栅（Floating Gate）NOR闪存技术，通过电荷存储在浮栅层来实现数据的非易失性存储。其核心工作原理可分为写入、擦除和读取三个阶段：

1. 写入（编程）
   芯片以页（Page）为单位进行编程，每页256字节。写入时，控制电路在选定的存储单元栅极施加高电压（约12V），使电子注入浮栅层，形成高阈值电压状态，代表逻辑“0”；未注入电子的单元保持低阈值电压，代表逻辑“1”。编程过程通过校验算法确保数据准确性，若校验失败则自动重试，最多重试3次。

2. 擦除
   擦除操作以扇区（Sector，4KB）或块（Block，32KB/64KB）为单位进行。擦除时，控制电路在衬底施加高电压，使浮栅层电子释放，恢复为全“1”状态。由于NOR闪存需先擦除后写入，GD25Q127CS的快速擦除能力（扇区擦除50ms，块擦除0.16-0.3s）显著提升系统效率。

3. 读取
   读取操作通过检测存储单元的阈值电压差异实现。标准SPI模式下，数据以单线串行输出；双I/O模式下，利用SI（输入）和SO（输出）引脚同时传输数据，速率提升至208Mbits/s；四I/O模式下，额外使用WP#（写保护）和HOLD#/RESET#引脚作为数据线，速率达416Mbits/s。芯片支持连续读取模式，可自动递增地址并输出数据，减少主机干预。

三、核心作用

GD25Q127CS在嵌入式系统中承担关键存储功能，具体作用包括：

1. 代码存储与执行
   存储操作系统、固件、驱动程序等核心代码，支持XIP功能，允许CPU直接从闪存读取并执行指令，无需加载至RAM，节省系统资源。

2. 数据存储
   存储配置参数、用户数据、日志文件等非易失性数据，支持按扇区或块擦除，满足灵活更新需求。

3. 安全保护
   提供硬件写保护（WP#引脚）、软件写保护（状态寄存器）和OTP（One-Time Programmable）锁功能，防止关键数据被篡改或泄露。

4. 系统加速
   高速读取能力缩短代码加载时间，提升系统启动速度；快速编程/擦除特性支持实时数据更新，增强系统响应能力。

四、产品特点

GD25Q127CS以多项技术优势脱颖而出，成为高性能存储解决方案的首选：

1. 高速传输
   支持四I/O模式，数据传输速率达416Mbits/s，是传统SPI接口的4倍，满足高清视频、实时数据处理等高速应用需求。

2. 低功耗设计
   典型待机电流20μA，掉电电流仅1μA，延长电池供电设备的使用时间，适用于可穿戴设备、物联网传感器等低功耗场景。

3. 高可靠性
   提供至少10万次编程/擦除周期，数据保留期长达20年，确保在极端温度（-40℃至+85℃）下稳定运行。

4. 灵活架构
   统一4KB扇区和32/64KB块设计，支持按需擦除，减少对无关数据的干扰；支持连续读取模式，可自动输出8/16/32/64字节数据，简化主机控制逻辑。

5. 安全增强
   每个设备配备128位唯一ID，支持SFDP（Serial Flash Discoverable Parameters）寄存器，便于主机快速识别芯片参数；3×1024字节安全寄存器带OTP锁，可存储加密密钥等敏感信息。

6. 封装多样

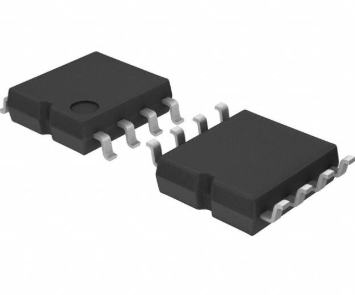

   提供SOP8（2.08mm×5.28mm）、VSOP8、SOP16、DIP8、WSON8（6×5mm/8×6mm）、TFBGA-24（6×4球阵列）等多种封装形式，适应不同PCB布局需求。

五、引脚功能详解

GD25Q127CS采用8引脚SOP封装，各引脚功能如下：

六、功能详解

GD25Q127CS提供丰富的功能指令集，支持多种操作模式，满足多样化应用需求：

1. 标准SPI模式
   使用SCLK、CS#、SI、SO四根线进行通信，兼容传统SPI接口。支持读、写、擦除、写使能、读状态寄存器等基本指令，适用于低速、低成本场景。

2. 双I/O模式
   利用SI和SO引脚同时传输数据，速率提升至208Mbits/s。需主机支持双I/O SPI协议，适用于对速度有一定要求的应用。

3. 四I/O模式
   额外使用WP#和HOLD#/RESET#引脚作为数据线，实现四线并行传输，速率达416Mbits/s。需主机支持Quad SPI协议，适用于高清视频、实时数据处理等高速场景。

4. XIP（就地执行）功能
   允许CPU直接从闪存读取并执行指令，无需加载至RAM。通过配置状态寄存器启用XIP模式后，芯片在读取操作时自动处理地址递增和数据输出，简化主机控制逻辑。

5. 安全功能

• 硬件写保护：通过WP#引脚低电平禁止对状态寄存器、配置寄存器和安全寄存器的编程操作。

• 软件写保护：通过状态寄存器中的WPEN、BP0-BP3位设置保护区域，可保护整个芯片、顶部/底部块或特定扇区。

• OTP锁：3×1024字节安全寄存器支持一次性编程，写入后无法修改，适用于存储加密密钥等敏感信息。

• 唯一ID：每个设备配备128位唯一ID，可用于设备认证、防伪等场景。

6. 状态寄存器
   芯片提供多个状态寄存器，用于监控操作状态、配置参数和安全设置。关键寄存器包括：

• 状态寄存器1（SR1）：包含写使能状态（WEL）、忙标志（BUSY）、块保护位（BP0-BP3）等。

• 状态寄存器2（SR2）：包含安全寄存器锁状态、唯一ID访问权限等。

• 配置寄存器：用于设置四I/O模式、XIP功能、时钟频率等参数。

七、典型应用场景

GD25Q127CS凭借其高性能和可靠性，广泛应用于以下领域：

1. 消费电子
   存储智能手机、平板电脑、智能手表等设备的操作系统、固件和用户数据，支持快速启动和实时数据更新。

2. 工业控制
   用于PLC、HMI、工业机器人等设备的代码存储和参数配置，适应恶劣工业环境，确保数据长期稳定。

3. 汽车电子
   存储车载娱乐系统、ADAS、车身控制模块等关键代码和数据，通过AEC-Q100认证（部分型号），满足车规级可靠性要求。

4. 物联网
   作为物联网终端设备的存储核心，存储传感器数据、通信协议栈和安全密钥，支持低功耗设计和远程固件升级（OTA）。

5. 通信网络
   用于基站、路由器、交换机等设备的配置文件存储和启动加载，确保网络设备快速启动和稳定运行。

6. 人工智能
   存储AI模型的参数和训练数据，支持边缘计算设备的本地推理，减少数据传输延迟。

八、可替代型号

GD25Q127CS在性能、接口和封装上与多款进口芯片兼容，可作为国产替代方案：

1. Winbond W25Q128JVSIQ

• 容量：128Mbit

• 接口：SPI/Dual SPI/Quad SPI

• 速率：双I/O 208Mbits/s，四I/O 416Mbits/s

• 封装：SOP8、WSON8、USON8等

• 特点：支持SFDP寄存器、128位唯一ID，与GD25Q127CS引脚兼容，可直接替换。

2. Micron MT25QL128ABB

• 容量：128Mbit

• 接口：SPI/Dual SPI/Quad SPI

• 速率：双I/O 208Mbits/s，四I/O 400Mbits/s

• 封装：SOP8、WSON8、TFBGA-8等

• 特点：支持XIP功能、安全寄存器，需调整时钟配置以匹配GD25Q127CS性能。

3. Cypress S25FL128LAGNFI001

• 容量：128Mbit

• 接口：SPI/Dual SPI/Quad SPI

• 速率：双I/O 208Mbits/s，四I/O 416Mbits/s

• 封装：SOP8、WSON8、DIP8等

• 特点：支持统一扇区架构、低功耗设计，与GD25Q127CS功能高度一致。

九、总结

GD25Q127CS作为兆易创新推出的第三代SPI NOR闪存芯片，以高速传输、低功耗、高可靠性和灵活架构为核心优势，广泛应用于消费电子、工业控制、汽车电子等领域。其支持四I/O模式和XIP功能，显著提升系统性能；提供硬件/软件写保护和唯一ID等安全机制，保障数据安全；兼容多款进口芯片，是国产存储替代的优选方案。随着物联网、人工智能等新兴技术的快速发展，GD25Q127CS将持续为嵌入式系统提供高效、可靠的存储支持，推动中国智造向高端化迈进。
