GD25Q16CSIG中文详细手册

一、产品概述

GD25Q16CSIG是兆易创新（GigaDevice）推出的一款16Mbit（2MB）串行NOR闪存芯片，采用SOP8封装形式，支持标准SPI接口及双/四线SPI模式，具备高可靠性、低功耗、高速读写等特性。该芯片广泛应用于汽车电子、安防监控、消费电子、通信设备等领域，为嵌入式系统提供非易失性数据存储解决方案。其核心优势在于兼容性强、性能稳定，可替代多家国际厂商的同类产品，成为国产化替代的重要选择。

产品定位

GD25Q16CSIG属于SPI NOR闪存芯片，适用于需要频繁读写且对数据安全性要求较高的场景。其非易失性特性确保数据在掉电后仍可长期保存，而SPI接口的通用性使其易于集成到各类MCU或SoC系统中。

核心参数

存储容量：16Mbit（2MB）
接口类型：SPI（支持标准模式、双I/O模式、四I/O模式）
工作电压：2.7V至3.6V
时钟频率：最高120MHz（四I/O模式下数据传输速率达480Mbps）
工作温度范围：-40℃至+85℃

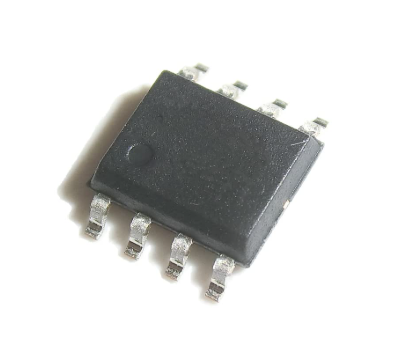

封装形式：SOP8（尺寸紧凑，适合高密度PCB设计）
擦写寿命：最少10万次编程/擦除周期
数据保留时间：20年（典型值）

二、工作原理

GD25Q16CSIG基于浮栅型NOR闪存技术，通过量子隧穿效应实现数据的存储与擦除。其内部结构由存储阵列、电荷泵、页缓冲器、控制逻辑等模块组成，各模块协同工作完成数据操作。

数据存储机制

存储单元由浮栅晶体管构成，通过控制浮栅中的电荷量表示二进制数据（0或1）。编程时，高压脉冲使电子注入浮栅；擦除时，通过电荷泵生成反向高压将电子从浮栅中移除。读取时，检测晶体管的阈值电压判断存储状态。

SPI接口协议

SPI接口采用主从架构，由时钟线（SCK）、片选线（CS#）、主出从入线（MOSI）、主入从出线（MISO）组成。GD25Q16CSIG支持以下操作模式：
标准SPI模式：单线数据传输，时钟极性（CPOL）和相位（CPHA）可配置。
双I/O模式：利用SI（输入）和SO（输出）引脚同时传输数据，速率提升至240Mbps。
四I/O模式：通过SI、SO、WP#（写保护）、HOLD#（保持）引脚实现并行数据传输，速率达480Mbps。

指令执行流程

芯片通过接收SPI指令触发相应操作，典型流程如下：
发送指令码（如0x02表示页编程）。
传输地址（指定操作位置）。
写入或读取数据（根据指令类型）。
等待操作完成（通过状态寄存器查询或固定延迟）。

三、产品作用

GD25Q16CSIG在嵌入式系统中承担非易失性存储核心功能，具体作用包括：

数据存储

存储固件代码：作为MCU的程序存储器，支持XIP（eXecute In Place）操作，直接从闪存执行代码。
保存配置参数：存储设备运行参数（如校准数据、用户设置），确保断电后不丢失。
记录日志信息：在安防监控、工业控制等领域记录事件日志，辅助故障排查。

系统功能扩展

固件升级：通过SPI接口接收新固件并更新存储内容，实现远程升级功能。
数据缓存：在通信设备中缓存临时数据，缓解主处理器存储压力。
安全存储：利用OTP（一次性可编程）区域存储加密密钥或设备唯一ID，增强系统安全性。

四、产品特点

GD25Q16CSIG凭借以下特性在市场中脱颖而出：

高性能

高速读写：四I/O模式下数据传输速率达480Mbps，显著缩短固件更新或数据加载时间。
快速编程：页编程时间仅50μs（典型值），块擦除时间2.4ms（典型值），提升开发效率。

低功耗设计

待机电流：典型值1μA，降低设备待机功耗，延长电池寿命。
深度休眠模式：通过HOLD#或WP#引脚进入低功耗状态，进一步节省能源。

高可靠性

宽温工作：支持-40℃至+85℃温度范围，适应恶劣工业环境。
数据保持：20年数据保留能力，确保关键信息长期可靠存储。
抗干扰能力：内置ECC校验和CRC校验功能，提升数据传输准确性。

灵活管理

分区擦除：支持4KB Sector擦除、32KB/64KB Block擦除，满足不同粒度需求。
写保护机制：通过软件指令或WP#引脚锁定存储区域，防止意外写入。
安全特性：提供128位唯一ID和OTP锁，支持设备身份认证和安全启动。

五、引脚功能

GD25Q16CSIG采用8引脚SOP封装，各引脚功能如下：

引脚配置建议

CS#引脚：建议通过10kΩ上拉电阻连接至VCC，防止上电期间误触发。
SCK引脚：串联22Ω电阻改善阻抗匹配，减少高频噪声。
电源去耦：在VCC与GND之间放置0.1μF电容，滤除1MHz至100MHz干扰。

六、核心功能

GD25Q16CSIG提供丰富的功能集，满足多样化应用需求：

标准SPI指令集

读指令：支持连续读（0x03）、快速读（0x0B）、双I/O读（0x3B）等模式。
编程指令：支持页编程（0x02）、双I/O页编程（0x32）、四I/O页编程（0x12）。
擦除指令：支持Sector擦除（0x20）、Block擦除（0xD8）、整片擦除（0xC7）。

高级安全功能

全局写保护：通过软件指令锁定整个存储器，防止任何修改操作。
分区保护：支持对特定Block或Sector设置写保护，灵活管理敏感数据。
唯一ID：每颗芯片内置128位唯一标识符，可用于设备认证或防克隆。

状态寄存器

通过读取状态寄存器（0x05）可获取以下信息：
BUSY位：指示芯片是否处于忙状态（0=空闲，1=忙）。
WEL位：写使能锁存状态（0=禁用，1=启用）。
BP位：块保护配置（BP0-BP4定义保护区域大小）。

七、典型应用产品

GD25Q16CSIG凭借其高性能和可靠性，被广泛应用于以下领域：

汽车电子

电子控制系统（ECU）：存储发动机控制、车身稳定等关键程序。
车载娱乐系统：保存导航地图、多媒体文件等大容量数据。
ADAS系统：记录传感器校准参数和事件日志，支持自动驾驶功能。

安防监控

网络摄像机（IPC）：存储视频流和配置参数，确保数据安全。
门禁系统：保存用户权限信息和事件记录，支持脱机运行。
报警主机：存储布防/撤防状态和报警历史，便于事后追溯。

消费电子

智能音箱：存储语音识别模型和用户偏好设置。
平板电脑：作为系统固件存储器，支持快速启动。
可穿戴设备：记录运动数据和健康指标，低功耗设计延长续航。

通信设备

基站控制器：缓存临时数据，缓解主处理器压力。
光网络单元（ONU）：存储配置文件和固件镜像，支持远程升级。
路由器：保存路由表和安全策略，确保网络稳定性。

八、可替代常见型号

GD25Q16CSIG在引脚、功能和性能上与多家厂商的同类产品兼容，可直接替代以下型号：

华邦电子（Winbond）

W25Q16BVSSIG：存储容量、工作电压和封装与GD25Q16CSIG一致，但时钟频率较低（104MHz vs 120MHz）。
W25Q16JVSSIQ：支持四I/O模式，但待机功耗较高（5μA vs 1μA）。

意法半导体（ST）

M25P16-VMW6：标准SPI接口，但频率仅为50MHz，读写速度明显低于GD25Q16CSIG。
M25PE16-VMN6：支持双I/O模式，但封装为SOIC16，占用PCB空间更大。

微芯科技（Microchip）

SST25VF016B：存储容量相同，但最大时钟频率仅80MHz，且不支持四I/O模式。
SST26VF016B：支持四I/O模式，但工作电压范围较窄（2.5V至3.6V）。

替代优势总结

性能提升：GD25Q16CSIG的120MHz时钟频率和四I/O模式显著优于多数替代型号。
功耗优化：1μA待机电流降低系统整体功耗，适合电池供电设备。
成本效益：国产化设计减少供应链风险，价格更具竞争力。
供货稳定：兆易创新作为全球第三大SPI NOR闪存供应商，产能充足，交期可靠。

GD25Q16CSIG凭借其高性能、低功耗和广泛兼容性，成为嵌入式系统存储解决方案的理想选择。无论是汽车电子、安防监控还是消费电子领域，该芯片均能提供可靠的数据存储支持，助力产品快速上市并降低长期维护成本。
