MC1495L引脚图及详细解析

MC1495L是摩托罗拉（Motorola）公司生产的一款宽带线性四象限模拟乘法器，在通信、信号处理及电子测量领域应用广泛。其核心功能是实现两个模拟信号的相乘运算，输出与输入信号乘积成正比的电压或电流信号。以下从引脚图、引脚功能、内部结构、技术参数、应用电路及设计要点六个方面进行详细解析。

一、MC1495L引脚图及封装形式

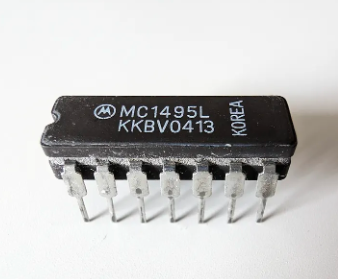

MC1495L采用14引脚双列直插式封装（DIP-14），引脚排列为标准直插式布局，引脚间距2.54毫米，适用于PCB板焊接及实验开发。引脚图如下：

引脚功能分类如下：

1. 电源引脚：1脚（V+）、14脚（V-）

2. 输入引脚：Y通道（2脚Y1、3脚Y2）、X通道（5脚X1、10脚X1、9脚X2、11脚X2）

3. 输出引脚：12脚（Iout+）、13脚（Iout-）

4. 调节引脚：6脚（Ry）、7脚（Rz）、8脚（Ry）

5. 接地引脚：4脚（GND）

二、引脚功能详解

1. 电源引脚

1脚（V+）为正电源输入，典型值+15V；14脚（V-）为负电源输入，典型值-15V。电源电压范围直接影响乘法器线性度，超出±15V可能导致性能下降或器件损坏。

2. Y通道输入

2脚（Y1）和3脚（Y2）为Y通道差分输入端，支持±10V输入电压范围。Y通道最大线性误差±2%，适用于低精度乘法运算。输入信号需通过耦合电容接入，以阻断直流分量。

3. X通道输入

X通道由5脚（X1）、10脚（X1）、9脚（X2）、11脚（X2）构成，支持±10V输入电压范围，最大线性误差±1%。X1与X2为差分输入对，通过外接电阻Ry（6脚与8脚之间）可调节输入阻抗及动态范围。

4. 输出引脚

12脚（Iout+）和13脚（Iout-）为电流输出端，输出电流与X、Y通道输入电压乘积成正比。输出电流需通过外接负载电阻转换为电压信号，典型负载电阻值500Ω至1kΩ。

5. 调节引脚

6脚（Ry）与8脚（Ry）之间外接电阻Ry，用于调节Y通道增益及输入阻抗；7脚（Rz）为备用调节端，通常接地或悬空。通过调整Ry阻值（典型值1kΩ至10kΩ），可优化乘法器线性度及温度稳定性。

三、内部结构与工作原理

MC1495L内部由四象限乘法器核心、偏置电路及输出缓冲级构成：

1. 四象限乘法器核心：采用双差分对结构，支持X、Y通道正负电压输入，实现Vout=K×Vx×Vy的乘法运算，其中K为比例系数，由外接电阻Ry及内部电路决定。

2. 偏置电路：提供稳定的静态工作点，确保晶体管工作在线性区。静态电流典型值6mA，可通过调节外接电阻Rz微调。

3. 输出缓冲级：将乘法器核心输出的电流信号转换为低阻抗电压信号，提高驱动能力。输出级采用推挽结构，支持±10mA输出电流。

四、关键技术参数

1. 输入电压范围：X/Y通道±10V（峰值）

2. 输出电流范围：±10mA（典型值）

3. 带宽：3MHz（-3dB）

4. 线性误差：X通道±1%，Y通道±2%

5. 电源电压：±15V（±10%容差）

6. 静态电流：6mA（典型值）

7. 工作温度范围：-40℃至+125℃（工业级）

8. 封装形式：14引脚DIP陶瓷封装

五、典型应用电路

1. 振幅调制（AM）电路

MC1495L可用于实现标准振幅调制，电路连接如下：

1. 载波信号接入X通道（X1、X2），调制信号接入Y通道（Y1、Y2）。

2. 输出端（Iout+、Iout-）外接500Ω负载电阻，将电流信号转换为电压信号。

3. 通过调节Ry电阻（6脚与8脚之间）优化调制深度，典型值2kΩ。

电路原理：乘法器输出电压Vout=K×Vc×Vm，其中Vc为载波信号，Vm为调制信号。经带通滤波器后，输出包含载波及上下边带的AM信号。

2. 同步检波电路

同步检波电路用于解调抑制载波的双边带（DSB）信号，电路连接如下：

1. 本地振荡器信号接入X通道，待解调信号接入Y通道。

2. 输出端接低通滤波器，滤除高频分量。

3. 调节Ry电阻使乘法器工作在线性区，典型值1kΩ。

电路原理：乘法器输出包含待解调信号与本地振荡信号的乘积项，经低通滤波后恢复原始调制信号。

3. 混频电路

混频电路用于频率变换，电路连接如下：

1. 本振信号接入X通道，射频信号接入Y通道。

2. 输出端接中频滤波器，选择所需差频或和频信号。

3. 通过调节Ry电阻优化混频效率，典型值3.3kΩ。

电路原理：乘法器输出包含本振与射频信号的和频（fLO+fRF）及差频（|fLO-fRF|）分量，通过滤波器选择目标频段。

六、设计要点与注意事项

1. 电源设计

电源需采用低噪声稳压电路，纹波电压小于10mV。正负电源需对称设计，避免直流偏置影响乘法器线性度。建议在电源输入端并联0.1μF及10μF去耦电容，滤除高频及低频噪声。

2. 输入信号处理

输入信号需通过耦合电容接入，阻断直流分量。耦合电容值根据信号频率选择，典型值0.1μF至1μF。输入端需加装限幅电路，防止电压超出±10V范围导致器件损坏。

3. 输出信号处理

输出端需接负载电阻将电流信号转换为电压信号，负载电阻值需根据输出电流范围选择（500Ω至1kΩ）。输出信号需通过缓冲器隔离，避免后级电路影响乘法器性能。

4. 温度补偿

MC1495L线性度受温度影响显著，建议采用温度补偿电路或选择温度系数低的电阻元件。在高温环境下工作时，需加强散热设计，避免器件结温超过125℃。

5. 布局与布线

PCB布局时需将电源、输入、输出及调节电路分区布置，减少信号干扰。电源线宽度需大于2mm，信号线宽度0.5mm至1mm。输入输出信号线需远离电源线及高频干扰源，必要时加装屏蔽罩。
