MC14069引脚功能详解

MC14069是一款CMOS六反相器集成电路，也被称为缓冲反相器。它由六个独立的非门（反相器）组成，广泛应用于各种数字逻辑电路中，例如振荡器、缓冲器和信号反相等。这款芯片的引脚功能相对简单明了，主要包括电源、接地和六组独立的输入/输出引脚。

引脚布局

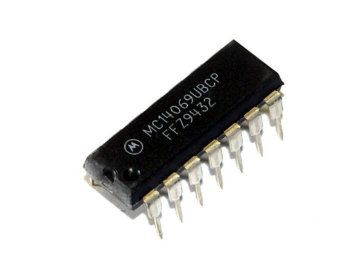

MC14069通常采用14引脚双列直插式封装（DIP-14）。引脚编号从左上角的标记（通常是一个小圆点或凹槽）开始，逆时针方向依次递增。

引脚功能说明

• 引脚1：1A (输入)这是第一个反相器的输入端。当该引脚接收到高电平（逻辑1）时，其对应的输出引脚1Y将变为低电平（逻辑0）。反之，当输入为低电平（逻辑0）时，输出为高电平（逻辑1）。

• 引脚2：1Y (输出)这是第一个反相器的输出端，与引脚1A的功能相反。

• 引脚3：2A (输入)第二个反相器的输入端。

• 引脚4：2Y (输出)第二个反相器的输出端，与引脚3A的功能相反。

• 引脚5：3A (输入)第三个反相器的输入端。

• 引脚6：3Y (输出)第三个反相器的输出端，与引脚5A的功能相反。

• 引脚7：VSS (接地)这是芯片的接地引脚，通常连接到电路的负电源（0V）。所有CMOS器件都必须正确接地才能正常工作，并防止静电损伤。

• 引脚8：4Y (输出)第四个反相器的输出端，与引脚9A的功能相反。

• 引脚9：4A (输入)第四个反相器的输入端。

• 引脚10：5Y (输出)第五个反相器的输出端，与引脚11A的功能相反。

• 引脚11：5A (输入)第五个反相器的输入端。

• 引脚12：6Y (输出)第六个反相器的输出端，与引脚13A的功能相反。

• 引脚13：6A (输入)第六个反相器的输入端。

• 引脚14：VDD (电源)这是芯片的正电源引脚，通常连接到电路的正电源电压。MC14069的工作电压范围相对较宽，通常为3V至18V，这使得它在各种应用中具有很高的灵活性。

工作原理与应用

每个MC14069内部的反相器都由一对互补的MOSFET（金属氧化物半导体场效应晶体管）组成，即一个P沟道MOSFET和一个N沟道MOSFET。这种CMOS结构使得MC14069具有低功耗的特点，因为它在静态时（输入电平稳定）几乎不消耗电流。当输入电平发生变化时，两个MOSFET会短暂地导通，从而产生一个尖锐的电流脉冲，但整体功耗仍然非常低。

MC14069的缓冲特性使其在驱动较大负载或较长线路时表现出色。它能够提供比非缓冲型CMOS反相器更强的驱动能力和更快的转换速率，因此在需要增强信号强度或提高信号完整性的场合非常有用。

常见应用场景：

• 振荡器：通过将反相器首尾相接，并串联一个RC（电阻电容）网络，可以构建简单的弛张振荡器，用于产生时钟信号或其他周期性波形。

• 缓冲器：用于隔离前级电路和后级电路，或者增强信号的驱动能力，使其能够驱动更多的后续级电路。

• 信号反相：这是它最基本的功能，用于将逻辑电平反转。

• 施密特触发器：虽然MC14069本身不是施密特触发器，但可以通过外部元件（如电阻和电容）将其配置成具有迟滞特性的施密特触发器，用于对噪声信号进行整形。
