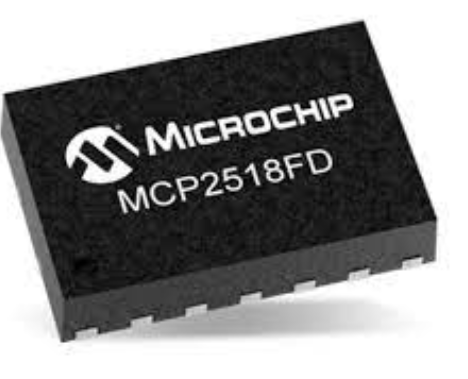

MCP2518芯片详细介绍

MCP2518是一款由Microchip公司推出的高性能、功能丰富的独立CAN FD控制器。它通过SPI接口与主控制器（如单片机）相连，为系统提供了一个灵活、高效的CAN FD（带灵活数据速率的控制器局域网）通信解决方案。这款芯片的出现极大地简化了需要在现有系统中增加CAN FD通信功能的开发工作，尤其适用于那些主控制器自身不带CAN FD模块的场合。它的设计不仅考虑了传统CAN通信的需求，更全面支持了CAN FD协议的增强特性，如更高的数据速率、更大的数据负载以及更灵活的仲裁过程，从而满足了现代汽车电子、工业自动化以及其他高实时性、大数据量传输应用的需求。

芯片主要特性

MCP2518的核心优势在于其对CAN FD协议的全面支持和其高度集成的特性。它完全符合ISO 11898-1:2015标准，确保了与各种CAN FD设备的互操作性。它支持高达8 Mbps的数据速率，这相比于传统的CAN协议（通常为1 Mbps）是一个巨大的飞跃，使得单位时间内可以传输更多的数据，极大地提升了通信效率。同时，它支持可变的数据场长度，最大可达64字节，这使得在单个报文中可以承载更多信息，减少了协议开销，提高了总线利用率。这些特性使得MCP2518非常适合需要高速、大容量数据传输的应用场景，例如车载诊断、高级驾驶辅助系统（ADAS）以及工业机器人控制等。

此外，MCP2518还集成了许多增强功能，以简化系统设计并提高可靠性。它内置了32位时间戳计数器，可以为每个接收或发送的报文提供精确的时间戳，这对于需要进行时序分析或事件同步的系统至关重要。芯片还提供了丰富的可编程中断功能，允许主控制器根据特定的事件（如接收到新的报文、发送完成、错误发生等）来做出响应，从而实现更高效的事件驱动型系统设计。其内部集成的SPI接口最高支持20 MHz的时钟频率，确保了主控制器与MCP2518之间的高速数据交换，不会成为整个通信系统的瓶颈。

内部结构与工作原理

MCP2518的内部结构可以分为几个主要功能模块：SPI接口、CAN FD协议引擎、发送缓冲区、接收缓冲区、中断控制器以及时钟和电源管理模块。这些模块协同工作，共同实现了CAN FD通信功能。

SPI接口是芯片与主控制器进行数据交互的唯一通道。主控制器通过SPI接口向MCP2518发送命令（如配置寄存器、发送数据等）和接收状态信息（如接收到的数据、错误标志等）。SPI接口的高速特性保证了数据传输的实时性。

CAN FD协议引擎是MCP2518的核心，负责处理所有的CAN FD协议细节。它负责对要发送的数据进行打包成CAN FD帧，并根据仲裁规则在总线上进行发送。同时，它也负责接收总线上的数据，并对接收到的CAN FD帧进行解包，然后将数据存储到接收缓冲区中。协议引擎还负责处理各种错误情况，如位错误、填充错误、CRC错误等，并根据CAN FD协议的规定进行错误恢复或通知主控制器。

MCP2518的发送缓冲区是一个FIFO（先进先出）队列，主控制器可以将多个待发送的报文数据一次性写入到发送缓冲区中。当发送缓冲区中有数据时，协议引擎会自动从队列中取出报文，并尝试在总线上进行发送。这使得主控制器可以专注于处理其他任务，而无需等待每个报文的发送完成。

接收缓冲区是用来存储从CAN总线接收到的有效报文的。MCP2518提供了两个独立的接收FIFO，并且每个FIFO都可以配置不同的过滤器和掩码。这个设计非常灵活，允许系统根据ID过滤掉不关心的报文，只接收对系统有用的数据，从而减轻了主控制器的处理负担。接收缓冲区的大小和结构都可以通过配置寄存器进行调整，以适应不同的应用需求。

中断控制器是MCP2518与主控制器进行异步通信的关键。当芯片内部发生特定事件（如接收到新报文、发送缓冲区为空、总线错误等）时，中断控制器会生成一个中断信号，通知主控制器进行相应的处理。这使得主控制器可以采用中断驱动的方式来处理CAN FD通信，而不需要频繁地轮询芯片状态，从而提高了系统的实时性和效率。

软件编程与配置

对MCP2518的编程主要包括对芯片内部寄存器的配置和对CAN FD通信数据的读写。Microchip公司提供了详细的芯片手册，其中包含了所有寄存器的地址、功能和位定义，这是进行软件开发的基础。

配置过程通常包括以下几个步骤：

1. SPI接口初始化： 首先需要初始化主控制器的SPI外设，包括设置时钟频率、数据传输模式（CPOL/CPHA）等，以确保与MCP2518的正确通信。

2. 芯片复位： 在进行任何配置之前，通常需要向MCP2518发送一个复位命令，将其恢复到初始状态。

3. 时钟源配置： MCP2518可以由外部晶振或外部时钟源提供时钟。需要根据硬件设计配置时钟源，并计算出CAN FD总线的时钟频率。

4. CAN FD位时间配置： 这是最关键的配置步骤之一。CAN FD协议的位时间由两个部分组成：仲裁段的位时间配置和数据段的位时间配置。这两个部分可以独立配置，以支持不同的波特率。需要根据CAN FD总线的物理特性（如总线长度、节点数量等）以及期望的波特率来计算出合适的位时间参数，并将其写入到相关的寄存器中。

5. 过滤器和掩码配置： 如果需要对接收的报文进行ID过滤，就需要配置接收FIFO的过滤器和掩码寄存器。过滤器用来指定感兴趣的报文ID，而掩码则用来指定哪些ID位需要进行匹配。

6. 中断配置： 根据应用需求，配置需要启用的中断源，例如接收中断、发送中断、错误中断等。

MCP2518的应用场景

MCP2518因其强大的功能和灵活的配置，在多个领域都有广泛的应用。

汽车电子：

在现代汽车中，CAN FD总线被广泛用于连接各种ECU（电子控制单元），实现高速数据交换。MCP2518可以作为网关设备，将传统的CAN网络与CAN FD网络连接起来，或者用于在不带CAN FD模块的单片机系统中添加CAN FD通信功能。例如，在车载信息娱乐系统中，可以使用MCP2518来处理来自CAN FD总线的高速诊断数据或控制信息。

工业自动化：

在工业控制领域，实时性和可靠性是至关重要的。CAN FD协议的高速和大容量特性使其成为连接机器人、PLC（可编程逻辑控制器）、传感器和执行器等设备的理想选择。MCP2518可以作为这些设备之间的通信接口，实现精确、快速的控制和数据采集。例如，在一个由多个机械臂组成的自动化生产线中，可以使用MCP2518来协调各个机械臂的动作，实现高精度的同步控制。

医疗设备：

医疗设备对数据传输的准确性和可靠性要求极高。MCP2518可以用于构建医疗设备中的通信网络，例如连接各种诊断设备、监护仪和控制单元。其错误检测和恢复机制可以确保数据传输的可靠性，而高速特性则可以满足实时数据采集和分析的需求。

智能家居：

随着智能家居设备的普及，设备之间的通信变得越来越重要。虽然大多数智能家居设备使用无线通信，但在某些需要高可靠性、高带宽的场景（如楼宇自动化）中，有线通信仍然是首选。MCP2518可以用于构建基于CAN FD总线的智能家居网络，连接智能门锁、安防系统、环境监测设备等，实现集中控制和数据管理。

与其他CAN FD解决方案的比较

在市场上，有多种方式可以实现CAN FD通信。其中一种是使用内部集成了CAN FD模块的单片机，另一种是使用像MCP2518这样的独立CAN FD控制器。

集成CAN FD模块的单片机：

这种方案的优点在于系统集成度高，无需额外的外部芯片，可以节省PCB空间和物料成本。软件开发也相对简单，因为CAN FD模块通常是作为单片机外设的一部分来访问和配置的。然而，这种方案的缺点是，如果需要更改CAN FD通信模块，可能需要更换整个单片机，这在某些情况下是不灵活的。此外，如果现有的系统中已经使用了不带CAN FD模块的单片机，为了增加CAN FD功能而更换单片机可能会带来巨大的软件和硬件重新设计成本。

独立CAN FD控制器（如MCP2518）：

这种方案的优点在于灵活性极高。它可以与任何带有SPI接口的单片机配合使用，无论该单片机是否自带CAN FD模块。这使得开发者可以在不更改现有主控制器的前提下，轻松地为系统增加CAN FD通信功能。此外，MCP2518作为一款专用的CAN FD控制器，其内部设计和功能都针对CAN FD协议进行了优化，通常会提供比集成模块更丰富的功能和更灵活的配置选项。缺点是需要额外的芯片和PCB空间，并且需要通过SPI接口进行通信，这会带来一定的软件开销。

总结：

MCP2518作为一款独立的CAN FD控制器，为系统设计提供了极大的灵活性和便利性。它不仅支持CAN FD协议的所有增强特性，还提供了丰富的功能和灵活的配置选项，使其成为需要CAN FD通信的各种应用场景的理想选择。

MCP2518的寄存器详解

MCP2518的强大功能很大程度上源于其内部丰富的寄存器配置。这些寄存器可以分为多个类别，每个类别负责不同的功能。

1. 控制与状态寄存器：

这部分寄存器用于对芯片进行总体控制和获取其当前状态。例如，C1CON寄存器用于设置芯片的工作模式（如配置模式、正常模式、低功耗模式等）、启用或禁用特定功能。C1STATUS寄存器则包含了芯片的当前状态信息，如总线是否处于空闲状态、是否有发送或接收错误等。

2. 位时间配置寄存器：

这部分寄存器用于配置CAN FD总线的位时间参数。C1NBTCFG寄存器用于配置仲裁段的位时间，包括同步跳转宽度（SJW）、传播段（PROPSEG）、相位缓冲段1（PHSEG1）和相位缓冲段2（PHSEG2）。C1DBTCFG寄存器则用于配置数据段的位时间，其参数与仲裁段类似，但可以独立配置以实现不同的波特率。

3. 发送寄存器：

MCP2518提供了多个发送缓冲区，每个缓冲区都有对应的配置寄存器。C1TXQCON寄存器用于配置发送FIFO的优先级、大小以及发送尝试次数等。C1TXQSTA寄存器则用于获取发送FIFO的状态，如是否为空、是否有发送错误等。此外，每个发送缓冲区都有一个独立的寄存器组来存储要发送的CAN ID、数据以及DLC（数据长度码）等信息。

4. 接收寄存器：

芯片提供了两个独立的接收FIFO，每个FIFO都有其专用的寄存器组。C1RXF0CON和C1RXF1CON寄存器分别用于配置两个接收FIFO的启用状态、工作模式等。C1RXF0STA和C1RXF1STA寄存器则用于获取接收FIFO的状态，如是否接收到新报文、缓冲区是否已满等。

5. 过滤器与掩码寄存器：

为了实现对接收报文的ID过滤，MCP2518提供了多个过滤器和掩码寄存器。每个过滤器都可以配置一个特定的CAN ID，只有当接收到的报文ID与该过滤器匹配时，报文才会被存储到对应的接收FIFO中。C1RXF0ID和C1RXF1ID等寄存器用于配置过滤器的ID值，而C1RXM0ID和C1RXM1ID等寄存器则用于配置掩码值，以指定ID的哪些位需要进行匹配。

6. 中断寄存器：

这部分寄存器用于控制和获取中断状态。C1INT寄存器用于启用或禁用特定的中断源，如接收中断、发送中断、错误中断等。C1VEC寄存器则用于获取当前发生的中断向量，以便主控制器可以快速定位中断源并进行处理。

MCP2518的固件开发流程与注意事项

开发基于MCP2518的固件需要遵循一定的流程，并且需要注意一些关键点。

1. 硬件连接：

首先，确保MCP2518与主控制器之间的SPI连接正确，包括SCK、MOSI、MISO和CS引脚。同时，需要将MCP2518的CAN_TX和CAN_RX引脚通过CAN收发器（如MCP2551或TJA1040等）连接到CAN总线上。还需要为MCP2518提供稳定的电源和时钟源。

2. 软件驱动开发：

开发MCP2518的软件驱动通常包括以下几个核心函数：

• 初始化函数： 这个函数负责完成上面提到的所有配置步骤，包括SPI初始化、芯片复位、位时间配置、过滤器和中断配置等。

• 发送函数： 这个函数负责将要发送的CAN FD报文数据（CAN ID、数据、DLC等）写入到MCP2518的发送缓冲区中，并触发发送。

• 接收函数： 这个函数负责从MCP2518的接收缓冲区中读取接收到的CAN FD报文数据。通常在接收中断服务程序（ISR）中调用。

• 状态查询函数： 这个函数可以用来查询芯片的当前状态，如总线状态、错误状态等。

• 中断服务程序（ISR）： 这是处理MCP2518中断的核心。在ISR中，需要读取中断向量寄存器来确定中断源，然后根据不同的中断源进行相应的处理，例如在接收中断发生时调用接收函数来读取报文。

3. 注意事项：

• 时钟源选择： 确保所选的外部晶振频率与软件配置的时钟频率一致，这是位时间配置正确的基础。

• SPI通信： 在进行SPI通信时，务必在片选（CS）引脚的控制下进行，确保每次通信的正确开始和结束。

• 位时间计算： CAN FD的位时间计算相对复杂，需要根据总线波特率、时钟频率以及总线物理特性进行精确计算。可以使用Microchip提供的在线工具或表格来辅助计算，以确保配置的正确性。

• 错误处理： 在固件中需要充分考虑各种错误情况，如总线错误、发送错误、接收缓冲区溢出等，并编写相应的错误处理代码，以提高系统的鲁棒性。

• 中断机制： 建议使用中断驱动的方式来处理MCP2518的通信，这样可以避免主控制器频繁地轮询芯片状态，从而提高系统的效率和实时性。

通过详细的介绍和深入的分析，我们对MCP2518这款芯片有了全面的了解。它作为一款功能强大的独立CAN FD控制器，为各种应用提供了灵活、高效的通信解决方案，是现代电子系统中不可或缺的重要组成部分。
