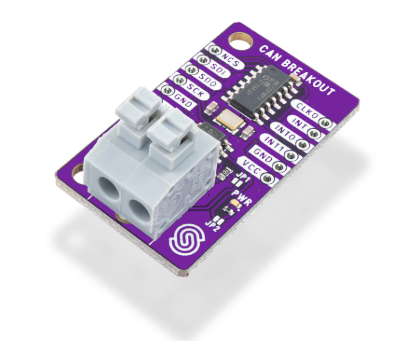

MCP2518 CAN FD控制器概述

Microchip Technology的MCP2518是一款独立的高速CAN FD（灵活数据速率）控制器。它通过SPI（串行外设接口）与微控制器（MCU）进行通信，将微控制器从繁重的CAN FD协议处理任务中解放出来。这款芯片的核心优势在于其对CAN FD协议的全面支持，包括灵活的数据速率和更大的数据帧。

MCP2518集成了CAN FD协议引擎，可以处理CAN FD数据帧的收发、错误检测和过滤等功能，极大地简化了系统设计。它不包含CAN收发器，需要与外部的CAN收发器（如MCP2561FD）配合使用，构成完整的CAN FD节点。这种分离式设计使得用户可以根据具体的应用需求，灵活选择合适的CAN收发器。

主要特性与功能

CAN FD协议支持

MCP2518完全符合ISO 11898-1:2015标准，支持CAN FD协议，其主要特点包括：

• 灵活数据速率： CAN FD允许在仲裁阶段使用传统的CAN波特率，而在数据阶段使用更高的波特率，从而大幅提高数据传输效率。

• 更大的数据帧： 传统CAN协议的数据载荷为8字节，而CAN FD支持最大64字节的数据载荷，这对于需要传输更多数据的应用至关重要。

SPI接口

MCP2518通过一个标准的SPI接口与微控制器进行通信。SPI接口具有以下特点：

• 高速通信： 支持最高20MHz的SPI时钟速率，确保微控制器可以快速读写MCP2518的寄存器，实现高效的数据交换。

• 简单易用： SPI接口通常只需要四根线（SCK, MISO, MOSI, CS），连接简单，且许多微控制器都集成了硬件SPI模块，方便开发。

报文收发管理

MCP2518提供了强大的报文收发管理功能，可以有效减轻微控制器的负担：

• 发送缓冲区： 芯片内置了多个发送缓冲区，微控制器只需将待发送的报文写入缓冲区，MCP2518就会自动完成仲裁和发送过程。

• 接收缓冲区与FIFO： MCP2518拥有多个接收缓冲区和一个可配置的接收FIFO（先进先出队列）。这使得芯片可以存储多个接收到的报文，防止数据丢失，并允许微控制器按顺序读取数据。

报文过滤

为了在繁忙的CAN网络中只接收感兴趣的报文，MCP2518提供了灵活的报文过滤机制：

• 2个验收滤波器和2个验收屏蔽器： 每个滤波器都可以与一个屏蔽器配合使用，用于匹配接收到的报文ID。

• 丰富的过滤模式： 支持标准ID和扩展ID的过滤，可以根据报文ID进行精确或范围匹配，从而有效减少微控制器的中断处理负担。

时钟源管理

MCP2518的时钟源可以由外部晶振或微控制器的时钟信号提供：

• 外部晶振： 通常使用一个20MHz的晶振，为芯片提供稳定的时钟源。

• 时钟输出引脚： 芯片提供一个时钟输出引脚，可以将时钟信号提供给外部设备，简化系统设计。

中断功能

MCP2518提供了多种中断源，用于通知微控制器有事件发生：

• RX中断： 当接收到新的报文时触发。

• TX中断： 当报文发送完成时触发。

• 错误中断： 当发生总线错误、错误计数器达到警告或错误被动状态时触发。

• CAN FD中断： 与CAN FD协议相关的中断，如比特速率切换中断等。

其他重要功能

• 低功耗模式： 芯片支持多种低功耗模式，可以有效降低系统的能耗，尤其适用于电池供电的应用。

• 总线健康状态监控： MCP2518内部的错误计数器可以实时监控总线的健康状态，帮助开发者诊断网络问题。

使用MCP2518进行开发时，通常需要遵循以下步骤：

1. 硬件连接： 将MCP2518的SPI接口连接到微控制器，并将MCP2518的CAN引脚（TXCAN和RXCAN）连接到外部的CAN收发器。

2. 初始化： 通过SPI接口向MCP2518的配置寄存器写入数据，设置波特率、工作模式、中断等。

3. 报文收发：

• 发送： 将要发送的报文数据和ID写入发送缓冲区。

• 接收： 轮询或通过中断机制，从接收缓冲区或FIFO中读取接收到的报文。

总结

MCP2518是一款功能强大、高度集成的CAN FD控制器，它通过提供灵活的配置选项和强大的报文管理功能，极大地简化了CAN FD网络的开发。其独立于微控制器的设计，使得它能够与各种微控制器配合使用，为汽车电子、工业自动化等领域提供了可靠的通信解决方案。通过理解和利用其各项功能，开发者可以高效地构建稳定、高性能的CAN FD通信系统。
